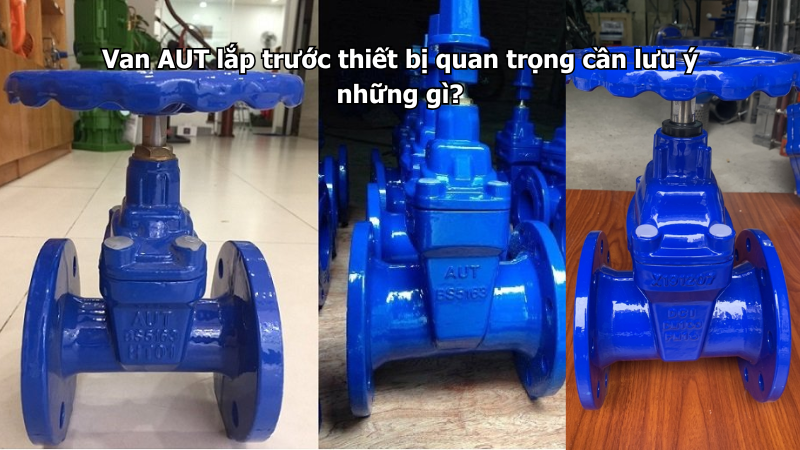

Van cổngVan AUT lắp trước thiết bị quan trọng cần được lựa chọn và bố trí cẩn thận để bảo vệ thiết bị phía sau, hạn chế cặn bẩn, kiểm soát dòng chảy, cô lập khi bảo trì và giảm nguy cơ sự cố trong quá trình vận hành. Các thiết bị quan trọng trong hệ thống đường ống có thể là máy bơm, đồng hồ nước, van điều khiển, van giảm áp, bộ trao đổi nhiệt, chiller, thiết bị xử lý nước, thiết bị làm mát, đầu tưới hoặc các cụm máy móc cần nguồn nước ổn định.
Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.
Khi lắp van trước thiết bị quan trọng, không nên chỉ quan tâm đến việc có van khóa hay không. Cần xem xét cả chức năng bảo vệ thiết bị, chiều dòng chảy, áp lực, DN, tiêu chuẩn mặt bích, khả năng vệ sinh lọc, không gian bảo trì và cách vận hành khi hệ thống gặp sự cố.
Vì sao cần chú ý khi lắp van AUT trước thiết bị quan trọng?
Thiết bị quan trọng thường có giá trị cao hơn van và ảnh hưởng trực tiếp đến hoạt động của toàn hệ thống. Nếu cặn bẩn đi vào máy bơm, đồng hồ, van điều khiển hoặc van giảm áp, thiết bị có thể bị kẹt, đo sai, giảm hiệu suất hoặc nhanh hư hỏng.
Ngoài ra, khi cần sửa chữa thiết bị, nếu không có van khóa phía trước, người vận hành có thể phải dừng nước toàn tuyến. Điều này gây bất tiện cho nhà máy, tòa nhà, bệnh viện, trường học, khu dân cư hoặc hệ thống đang vận hành liên tục.
Vì vậy, van AUT lắp trước thiết bị quan trọng cần được xem như một phần của cụm bảo vệ thiết bị, không chỉ là phụ kiện đóng mở nước thông thường.
Xác định thiết bị nào cần được bảo vệ
Trước khi chọn van AUT, cần xác định thiết bị phía sau có nhạy với cặn, áp lực, nước hồi hoặc rung động hay không. Những thiết bị như đồng hồ nước, van điều khiển, van giảm áp, bộ trao đổi nhiệt, chiller, máy bơm và thiết bị xử lý nước thường cần được bảo vệ kỹ hơn.
Nếu thiết bị có khe hẹp, cơ cấu chuyển động, màng điều khiển, cánh bơm hoặc bộ phận đo đếm, cặn nhỏ cũng có thể gây lỗi. Với các thiết bị này, chỉ lắp van khóa là chưa đủ, mà thường cần thêm Y lọc AUT trước thiết bị.
Với thiết bị cần tháo bảo trì định kỳ, nên bố trí van khóa trước và sau thiết bị để cô lập riêng cụm đó, giúp sửa chữa nhanh và hạn chế ảnh hưởng đến các tuyến khác.
Ưu tiên Y lọc AUT trước thiết bị dễ bị cặn ảnh hưởng
Y lọc AUT là thiết bị rất quan trọng khi lắp trước các thiết bị cần bảo vệ khỏi cặn bẩn. Y lọc giúp giữ lại cát, mạt hàn, rỉ sét, rác nhỏ và tạp chất trong đường ống trước khi chúng đi vào thiết bị phía sau.
Vị trí thường nên lắp Y lọc AUT gồm trước đồng hồ nước, trước van điều khiển, trước van giảm áp, trước máy bơm, trước bộ trao đổi nhiệt, trước thiết bị làm mát hoặc trước các cụm đầu tưới dễ tắc. Với hệ thống mới thi công hoặc vừa cải tạo, Y lọc càng cần được chú ý vì cặn trong đường ống thường xuất hiện nhiều khi chạy thử.
Khi lắp Y lọc, cần đặt đúng chiều mũi tên trên thân lọc và chừa đủ khoảng trống để tháo nắp, lấy lưới lọc ra vệ sinh. Nếu lắp đúng nhưng không thể vệ sinh, Y lọc sẽ nhanh chóng trở thành điểm gây tụt áp cho hệ thống.
Bố trí van khóa AUT để cô lập thiết bị khi bảo trì
Trước thiết bị quan trọng nên có van khóa AUT để ngắt nước khi cần sửa chữa. Tùy kích cỡ và không gian lắp đặt, có thể dùng van cổng AUT hoặc van bướm AUT.
Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, thường mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, không gian lắp đặt hạn chế, cần thiết kế gọn và thao tác nhanh.
Nếu thiết bị cần tháo ra bảo trì, nên có van khóa cả phía trước và phía sau thiết bị. Cách bố trí này giúp cô lập riêng thiết bị, tránh phải xả nước toàn tuyến và giúp việc thay thế, vệ sinh hoặc kiểm tra thuận tiện hơn.
Chú ý thứ tự lắp van và Y lọc trước thiết bị
Thứ tự bố trí thường gặp trước thiết bị quan trọng là van khóa → Y lọc → thiết bị. Van khóa đặt trước Y lọc giúp có thể đóng nước để tháo lưới lọc vệ sinh. Y lọc đặt trước thiết bị giúp giữ cặn trước khi nước đi vào thiết bị.
Trong một số cụm phức tạp, có thể bố trí thêm van khóa sau thiết bị để cô lập hai đầu. Với đồng hồ nước, van giảm áp hoặc van điều khiển, cách bố trí này giúp tháo thiết bị ra mà không phải dừng nước diện rộng.
Tuy nhiên, thứ tự cụ thể vẫn cần theo bản vẽ thiết kế và điều kiện thực tế. Điểm quan trọng là phải đảm bảo thiết bị phía sau được bảo vệ và cụm van có thể bảo trì dễ dàng.
Kiểm tra đúng chiều dòng chảy
Khi lắp van AUT trước thiết bị quan trọng, chiều dòng chảy là yếu tố bắt buộc phải kiểm tra. Y lọc AUT, van 1 chiều AUT, van giảm áp, đồng hồ nước và nhiều thiết bị khác đều có chiều lắp đặt rõ ràng.
Nếu Y lọc lắp ngược chiều, cặn không được giữ đúng cách và việc vệ sinh lọc có thể không đạt hiệu quả. Nếu van 1 chiều lắp ngược, nước có thể không đi qua được hoặc không chống được nước hồi. Nếu đồng hồ lắp sai chiều, thiết bị có thể đo không đúng.
Trước khi siết hoàn thiện mặt bích, cần kiểm tra mũi tên trên thân van và hướng nước thực tế trong đường ống. Với hệ thống nhiều nhánh, nên đánh dấu chiều dòng chảy để tránh nhầm khi bảo trì sau này.
Chọn đúng DN để không làm giảm lưu lượng vào thiết bị
Van AUT lắp trước thiết bị quan trọng phải chọn đúng DN theo đường ống và lưu lượng yêu cầu của thiết bị. Nếu chọn van hoặc Y lọc nhỏ hơn đường ống, dòng nước sẽ bị cản, gây tụt áp và làm thiết bị phía sau hoạt động không đủ lưu lượng.
Ví dụ, máy bơm có thể hút yếu, đồng hồ đo không ổn định, bộ trao đổi nhiệt giảm hiệu quả hoặc van điều khiển làm việc không chính xác nếu lưu lượng cấp vào không đủ. Với hệ thống áp lực thấp, việc chọn sai DN càng dễ gây ảnh hưởng rõ rệt.
Khi thay thế trên đường ống cũ, nên đo thực tế mặt bích, số lỗ bulong, đường kính ống và đối chiếu thông số thiết bị. Không nên chọn van theo cảm tính hoặc chỉ dựa vào kích thước nhìn bên ngoài.
Chọn đúng áp lực làm việc
Thiết bị quan trọng thường nằm ở các vị trí có áp lực đáng chú ý như sau máy bơm, trước van giảm áp, trên tuyến cấp chính hoặc trong phòng kỹ thuật. Van AUT lắp trước thiết bị cần phù hợp với áp lực vận hành và áp lực thử của hệ thống.
Nếu chọn van có cấp áp thấp hơn yêu cầu, khi hệ thống chạy bơm hoặc thử áp có thể phát sinh rò rỉ tại mặt bích, nắp van, thân van hoặc gioăng làm kín. Điều này không chỉ ảnh hưởng đến van mà còn có thể gây hư hại thiết bị phía sau.
Trước khi đặt van, cần kiểm tra thông số PN, áp lực bơm, áp lực lớn nhất của tuyến và yêu cầu của bản vẽ kỹ thuật.
Chú ý tiêu chuẩn mặt bích và kiểu kết nối
Với hệ thống dùng kết nối mặt bích, cần kiểm tra đúng tiêu chuẩn mặt bích của van AUT và thiết bị phía sau. Cùng một DN nhưng khác tiêu chuẩn mặt bích có thể khác số lỗ bulong, khoảng cách tâm lỗ và đường kính ngoài mặt bích.
Nếu chọn sai tiêu chuẩn, van có thể không lắp được hoặc phải xử lý lại mặt bích tại công trình. Trường hợp cố lắp khi mặt bích không khớp có thể gây rò, lệch gioăng hoặc làm thiết bị chịu lực không đều.
Khi lắp đặt, cần đặt gioăng đúng tâm, siết bulong đối xứng và kiểm tra độ đồng tâm giữa hai đầu ống. Không nên dùng van để kéo ép đường ống lệch vào vị trí.
Chú ý không gian vệ sinh Y lọc
Một lỗi rất thường gặp là có lắp Y lọc AUT trước thiết bị quan trọng nhưng không chừa không gian để tháo nắp lọc. Khi lưới lọc bị tắc, đội bảo trì không thể vệ sinh dễ dàng, dẫn đến nước yếu, tụt áp hoặc phải tháo cả cụm ống.
Y lọc cần có khoảng trống đủ để mở nắp, lấy lưới lọc ra, vệ sinh và lắp lại. Nếu lắp trong hố van, phòng kỹ thuật, tầng hầm hoặc tủ kỹ thuật, cần kiểm tra chiều tháo nắp trước khi cố định đường ống.
Đối với hệ thống nhiều cặn, sau khi chạy thử nên vệ sinh lưới lọc sớm. Đây là thời điểm mạt hàn, rỉ sét và rác nhỏ thường bị cuốn về nhiều nhất.
Chú ý rung động nếu thiết bị là máy bơm hoặc cụm máy móc
Nếu thiết bị quan trọng là máy bơm, cụm làm mát, thiết bị tuần hoàn hoặc máy móc có rung động, cần chú ý thêm khớp nối mềm AUT và giá đỡ đường ống. Rung động có thể làm lỏng bulong, rò mặt bích hoặc ảnh hưởng đến độ kín của van.
Khớp nối mềm AUT có thể được lắp gần máy bơm để giảm truyền rung sang đường ống. Tuy nhiên, thiết bị này không thay thế cho giá đỡ. Đường ống trước và sau van vẫn cần được cố định chắc chắn.
Nếu van lắp ngay trước thiết bị rung mà không có giá đỡ, thân van và mặt bích có thể chịu lực lệch, làm giảm tuổi thọ và dễ phát sinh rò rỉ.
Chú ý nước hồi nếu thiết bị liên quan đến máy bơm
Với các cụm máy bơm hoặc hệ thống có áp lực thay đổi, cần chú ý van 1 chiều AUT. Van 1 chiều thường lắp sau máy bơm để ngăn nước chảy ngược về bơm khi bơm dừng. Trong một số tuyến đặc biệt, van 1 chiều cũng có thể cần trước thiết bị để ngăn dòng chảy ngược từ phía sau.
Nếu thiếu van 1 chiều, nước hồi có thể gây tụt áp, tiếng đập trong ống, rung đường ống hoặc làm bơm quay ngược. Khi lắp, cần kiểm tra đúng chiều mũi tên trên thân van và vị trí lắp theo thiết kế.
Với hệ thống có cặn, cần kiểm tra định kỳ vì cặn có thể làm van 1 chiều đóng không kín.
Đánh dấu van và thiết bị để vận hành đúng
Trước các thiết bị quan trọng, nên đánh dấu rõ van nào dùng để khóa, van nào là Y lọc, hướng dòng chảy ra sao và thiết bị phía sau là gì. Việc đánh dấu giúp đội vận hành tránh đóng nhầm, mở nhầm hoặc tháo nhầm khi bảo trì.
Với công trình có nhiều tuyến như nhà máy, bệnh viện, trường học, tòa nhà hoặc khu kỹ thuật tầng hầm, nhãn van rất quan trọng. Khi có sự cố, đội bảo trì có thể nhanh chóng xác định van cần đóng để cô lập thiết bị.
Ngoài nhãn trực tiếp trên van, nên có sơ đồ hoặc bản vẽ hoàn công cập nhật để quản lý toàn bộ cụm thiết bị.
Checklist lắp van AUT trước thiết bị quan trọng
| Hạng mục cần kiểm tra | Nội dung cần lưu ý |
|---|---|
| Loại thiết bị phía sau | Máy bơm, đồng hồ, van điều khiển, van giảm áp, bộ trao đổi nhiệt |
| Van khóa | Nên có để cô lập thiết bị khi bảo trì |
| Y lọc AUT | Nên lắp trước thiết bị nhạy với cặn |
| Chiều dòng chảy | Kiểm tra mũi tên trên Y lọc, van 1 chiều, thiết bị |
| DN van | Đúng theo đường ống và lưu lượng thiết bị |
| Áp lực | Phù hợp áp lực vận hành và áp lực thử |
| Mặt bích | Đúng tiêu chuẩn, đúng gioăng, siết bulong đều |
| Không gian bảo trì | Đủ chỗ đóng mở, tháo lọc, thay thiết bị |
| Rung động | Kiểm tra khớp nối mềm và giá đỡ nếu gần máy bơm |
| Nhãn van | Ghi rõ chức năng, tuyến cấp và thiết bị được bảo vệ |
Những lỗi thường gặp khi lắp van trước thiết bị quan trọng
Lỗi đầu tiên là chỉ lắp van khóa mà không lắp Y lọc trước thiết bị nhạy với cặn. Khi đó, cặn có thể đi vào đồng hồ, van điều khiển, van giảm áp hoặc thiết bị trao đổi nhiệt.
Lỗi thứ hai là lắp Y lọc nhưng không chừa không gian vệ sinh. Sau một thời gian, lưới lọc tắc nhưng không thể tháo ra dễ dàng. Lỗi thứ ba là chọn sai DN, làm thiết bị phía sau thiếu lưu lượng.
Lỗi thứ tư là lắp sai chiều dòng chảy, đặc biệt với Y lọc và van 1 chiều. Lỗi thứ năm là không có van khóa trước và sau thiết bị, khiến việc tháo bảo trì phải dừng nước cả tuyến.
Kết luận
Van AUT lắp trước thiết bị quan trọng cần được chọn và bố trí theo nguyên tắc bảo vệ thiết bị, dễ cô lập, dễ bảo trì và không gây cản dòng không cần thiết. Các vị trí thường cần chú ý gồm trước máy bơm, đồng hồ nước, van điều khiển, van giảm áp, bộ trao đổi nhiệt, thiết bị làm mát và các cụm thiết bị có giá trị cao.
Khi lựa chọn, cần kiểm tra đúng loại van, DN, áp lực, tiêu chuẩn mặt bích, chiều dòng chảy, không gian vệ sinh Y lọc và khả năng thao tác khi bảo trì. Với thiết bị nhạy cảm với cặn, Y lọc AUT là thiết bị rất nên có để bảo vệ hệ thống phía sau vận hành ổn định hơn.
Nếu hệ thống cần bảo vệ máy bơm, đồng hồ, van điều khiển, van giảm áp hoặc thiết bị phía sau khỏi cặn bẩn trong đường ống, bạn có thể tham khảo thêm nhóm Y lọc AUT ↗ để chọn đúng kích cỡ, áp lực và kiểu kết nối phù hợp.
