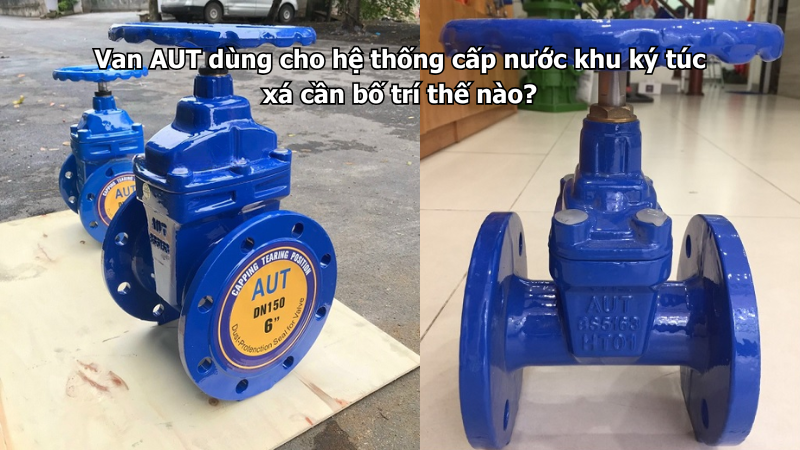

Van AUT dùng cho hệ thống cấp nước khu ký túc xá cần bố trí thế nào?

Van AUT dùng cho hệ thống cấp nước khu ký túc xá cần được bố trí theo nguyên tắc dễ kiểm soát từng khu, từng tầng, từng dãy phòng; có van khóa tổng, van khóa nhánh, đồng hồ nước nếu cần quản lý tiêu thụ, van 1 chiều nếu có bơm tăng áp, Y lọc nếu nguồn nước có cặn và van xả khí tại các điểm cao. Ký túc xá là khu vực có mật độ người sử dụng nước lớn, thời điểm dùng nước tập trung theo giờ sinh hoạt nên hệ thống cần ổn định, dễ bảo trì và dễ cô lập khi có sự cố.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với khu ký túc xá, việc bố trí van không nên chỉ dựa vào tuyến ống chính. Cần tính đến số tầng, số phòng, số khu vệ sinh, giờ cao điểm dùng nước, bể chứa, bơm tăng áp, đồng hồ quản lý và khả năng sửa chữa từng khu mà không làm mất nước toàn bộ tòa nhà.

Đặc điểm hệ thống cấp nước khu ký túc xá

Ký túc xá thường có nhiều phòng ở, nhiều khu vệ sinh, khu giặt, khu tắm, khu rửa, pantry hoặc khu sinh hoạt chung. Nhu cầu nước thường tăng mạnh vào buổi sáng, buổi tối, giờ tan ca, cuối tuần hoặc thời điểm nhiều người sử dụng cùng lúc.

Hệ thống cấp nước khu ký túc xá có thể lấy nước từ bể ngầm, bể mái, bơm tăng áp hoặc tuyến cấp nước chung của công trình. Nếu hệ thống không được chia nhánh hợp lý, các tầng cao có thể bị nước yếu, các phòng cuối tuyến có thể thiếu nước hoặc khi một khu bị rò phải dừng nước toàn bộ khu nhà.

Vì vậy, van AUT cần được bố trí theo từng cấp quản lý: van tổng, van theo tòa, van theo tầng, van theo khu vệ sinh, van trước thiết bị và van phục vụ bảo trì.

Nên có van khóa tổng AUT cho toàn khu ký túc xá

Đầu tuyến cấp nước vào khu ký túc xá nên có van khóa tổng AUT. Van này dùng để cô lập toàn bộ khu khi cần sửa tuyến chính, bảo trì bơm, thay đồng hồ tổng, súc rửa đường ống hoặc xử lý sự cố nghiêm trọng.

Van khóa tổng cần đặt ở vị trí dễ tiếp cận như phòng kỹ thuật, hố van đầu vào, gần bể chứa hoặc đầu tuyến cấp vào tòa nhà. Không nên đặt van ở vị trí bị che bởi hàng hóa, xe cộ, vật liệu hoặc khu vực khó thao tác.

Tùy DN và không gian lắp đặt, có thể chọn van cổng AUT hoặc van bướm AUT. Van cổng phù hợp với vị trí khóa chắc, ít đóng mở. Van bướm phù hợp với tuyến DN vừa và lớn, cần thao tác nhanh và không gian lắp gọn.

Nên chia van khóa theo từng tầng

Với ký túc xá nhiều tầng, mỗi tầng nên có van khóa riêng tại đầu nhánh cấp nước. Đây là cách bố trí rất quan trọng để khi một tầng cần sửa đường ống, thay thiết bị vệ sinh hoặc xử lý rò rỉ, các tầng khác vẫn có thể dùng nước bình thường.

Van tầng nên đặt trong hộp kỹ thuật, trục kỹ thuật hoặc phòng kỹ thuật tầng. Vị trí này cần dễ mở kiểm tra, đủ không gian thao tác và có nhãn rõ ràng.

Nếu không có van khóa từng tầng, chỉ một điểm rò tại tầng 4 cũng có thể khiến đội kỹ thuật phải đóng van tổng, làm mất nước toàn bộ ký túc xá. Điều này gây bất tiện lớn vì số lượng người sử dụng nước thường rất đông.

Nên chia van theo từng khu vệ sinh hoặc cụm phòng

Ngoài van theo tầng, nên chia thêm van theo từng khu vệ sinh, khu tắm, khu giặt hoặc cụm phòng nếu hệ thống lớn. Cách chia này giúp kiểm soát chi tiết hơn, giảm phạm vi mất nước khi bảo trì.

Ví dụ, một tầng có hai khu vệ sinh ở hai đầu hành lang thì nên có van khóa riêng cho từng khu. Nếu khu vệ sinh bên trái cần sửa vòi hoặc thay đường ống, khu bên phải vẫn có thể hoạt động.

Với ký túc xá có nhiều dãy phòng, có thể chia van theo dãy A, dãy B hoặc theo từng cụm phòng. Mỗi van cần có nhãn rõ để tránh đóng nhầm khu.

Đồng hồ nước AUT giúp quản lý tiêu thụ rõ hơn

Khu ký túc xá thường cần theo dõi lượng nước sử dụng theo tổng tòa, từng tầng, từng dãy phòng hoặc từng khu chức năng. Đồng hồ nước AUT có thể giúp quản lý tiêu thụ, phát hiện rò rỉ âm và hỗ trợ phân bổ chi phí nếu cần.

Đồng hồ tổng nên có van khóa trước và sau để thuận tiện kiểm định hoặc thay thế. Nếu cần quản lý chi tiết, có thể bố trí đồng hồ nhánh cho từng tầng, từng khu vệ sinh hoặc từng block ký túc xá.

Khi thấy đồng hồ vẫn quay mạnh ngoài giờ sử dụng, có thể hệ thống đang có rò rỉ, vòi chưa đóng kín hoặc van xả đang hở. Đây là lợi ích rất lớn trong khu vực đông người, nơi rò rỉ nhỏ có thể kéo dài nếu không theo dõi.

Y lọc AUT nên cân nhắc trước đồng hồ và thiết bị nhạy cặn

Nếu nguồn nước có cặn, rỉ sét, cát, mạt hàn hoặc đường ống đã sử dụng lâu năm, nên cân nhắc Y lọc AUT tại các vị trí phù hợp. Y lọc giúp bảo vệ đồng hồ nước, van giảm áp, van 1 chiều, thiết bị vệ sinh, đầu vòi và các phụ kiện phía sau.

Trong ký túc xá, cặn có thể làm tắc vòi sen, vòi rửa, bồn xả hoặc làm đồng hồ đo không ổn định. Nếu nhiều thiết bị bị tắc cùng lúc, việc bảo trì sẽ rất mất thời gian.

Khi lắp Y lọc, cần chừa không gian tháo nắp và vệ sinh lưới lọc. Không nên lắp lọc trong hộp kỹ thuật quá chật hoặc vị trí quá cao khiến việc bảo trì khó thực hiện.

Van 1 chiều AUT khi hệ thống có bơm hoặc bể chứa

Nếu khu ký túc xá dùng bơm tăng áp, bể mái, bể trung gian hoặc hệ thống có nhiều vùng áp lực, cần cân nhắc van 1 chiều AUT. Van 1 chiều giúp nước đi theo một chiều, hạn chế nước hồi về bơm hoặc chảy ngược giữa các vùng áp lực.

Trường hợp thường gặp là bơm cấp nước từ bể ngầm lên bể mái hoặc bơm tăng áp cấp trực tiếp cho các tầng. Khi bơm dừng, nếu không có van 1 chiều phù hợp, nước có thể hồi, gây tụt áp, tiếng đập hoặc làm bơm đóng ngắt bất thường.

Khi lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi thực tế từ bơm hoặc nguồn cấp vào hệ thống.

Van xả khí AUT cho tuyến ống đứng và điểm cao

Ký túc xá nhiều tầng thường có tuyến ống đứng, tuyến cấp lên bể mái hoặc các đoạn ống cao. Sau khi sửa chữa, xả cạn hoặc cấp nước lại, khí có thể tích tụ trong đường ống, làm nước chảy không đều, phát sinh tiếng lục bục hoặc khiến tầng cao bị nước yếu.

Van xả khí AUT nên được cân nhắc tại điểm cao của tuyến, đầu tuyến đứng hoặc vị trí dễ tích khí theo thiết kế. Khi khí được xả ra, hệ thống cấp nước ổn định hơn và giảm tình trạng áp lực dao động.

Vị trí van xả khí cần có lối kiểm tra. Không nên đặt ở nơi bị bọc kín trong trần kỹ thuật mà không có cửa thăm.

Chọn đúng DN theo lưu lượng sử dụng giờ cao điểm

Van AUT cho khu ký túc xá cần chọn đúng DN theo lưu lượng sử dụng thực tế. Đây là khu vực có nhiều người dùng nước cùng lúc nên không thể chỉ tính theo nhu cầu trung bình.

Tuyến chính cấp cho toàn tòa hoặc toàn khu cần DN đủ lớn. Nhánh cấp từng tầng, từng khu vệ sinh hoặc từng dãy phòng cần chọn theo số lượng thiết bị sử dụng đồng thời. Nếu chọn van nhỏ hơn đường ống, nước có thể yếu vào giờ cao điểm.

Khi thay van cũ, cần kiểm tra DN thực tế, tiêu chuẩn mặt bích, kiểu kết nối, chiều dài lắp đặt và không gian thao tác. Không nên chọn van chỉ theo quan sát bên ngoài vì dễ nhầm kích cỡ.

Chọn đúng áp lực theo số tầng và nguồn cấp

Áp lực nước trong ký túc xá phụ thuộc vào số tầng, chiều cao tòa nhà, bơm tăng áp, bể mái, bể ngầm và tổn thất đường ống. Tầng thấp có thể chịu áp cao hơn, còn tầng cao có thể bị yếu nước nếu bơm hoặc tuyến ống không phù hợp.

Van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu lắp gần bơm hoặc tuyến chính, cần chú ý áp lực cao và dao động áp. Nếu lắp ở tầng cao, cần đảm bảo van không gây cản trở lưu lượng quá mức.

Với hệ thống có nhiều vùng áp lực, cần ghi rõ từng vùng và lựa chọn van theo đúng điều kiện làm việc của từng vị trí.

Bố trí van trong hộp kỹ thuật cần dễ thao tác

Nhiều van trong ký túc xá được đặt trong hộp kỹ thuật, trục kỹ thuật hoặc trần kỹ thuật. Đây là không gian thường hẹp, nhiều đường ống đi chung nên cần bố trí van sao cho dễ đóng mở và dễ bảo trì.

Van cổng cần đủ không gian quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Đồng hồ nước cần quay mặt số về hướng dễ đọc. Y lọc cần có khoảng trống để tháo nắp lọc.

Không nên lắp van ở vị trí sau tường kín, quá cao hoặc bị ống khác che mất. Khi có sự cố vào giờ cao điểm, van khó thao tác sẽ làm thời gian xử lý kéo dài.

Cần có nhãn van rõ ràng theo tầng và khu vực

Hệ thống ký túc xá có nhiều tầng, nhiều phòng và nhiều khu vệ sinh nên nhãn van rất quan trọng. Mỗi van nên ghi rõ cấp cho tầng nào, khu nào, trạng thái bình thường là mở hay đóng và chức năng của van.

Ví dụ: van tổng ký túc xá, van cấp tầng 2, van khu vệ sinh tầng 3, van cấp khu giặt, van trước đồng hồ tầng 4, van sau bơm tăng áp. Nhãn rõ giúp đội kỹ thuật xử lý nhanh và tránh đóng nhầm tuyến.

Nếu có sơ đồ hệ thống, mã van trên nhãn nên khớp với sơ đồ để tiện quản lý lâu dài.

Cần có điểm xả áp khi bảo trì từng khu

Khi đóng van để sửa khu vệ sinh, thay đồng hồ, vệ sinh Y lọc hoặc thay thiết bị, trong đoạn ống phía sau van vẫn có thể còn nước và áp lực. Nếu tháo thiết bị ngay, nước có thể chảy tràn hoặc phun ra.

Vì vậy, các nhánh quan trọng nên có điểm xả áp hoặc phương án xả nước an toàn. Điểm xả nên dẫn về phễu thu, rãnh thoát hoặc khu vực thoát nước phù hợp.

Không nên xả nước vào trần kỹ thuật, khu điện, hành lang hoặc khu vực sinh hoạt. Sau khi xả, cần kiểm tra van xả đã đóng kín trước khi cấp nước lại.

Chú ý rò rỉ âm trong khu ký túc xá

Khu ký túc xá có nhiều thiết bị vệ sinh nên rò rỉ âm rất dễ xảy ra. Một vòi nước không đóng kín, một bồn xả rò, một van nhánh thấm hoặc đường ống âm tường bị rò đều có thể làm thất thoát nước kéo dài.

Đồng hồ nước và van khóa theo khu vực giúp phát hiện và khoanh vùng rò rỉ nhanh hơn. Khi nghi ngờ một tầng bị rò, có thể đóng van tầng để kiểm tra đồng hồ hoặc quan sát áp lực.

Nếu không có van chia khu, việc tìm rò rỉ trong ký túc xá sẽ rất khó vì có nhiều phòng và nhiều điểm dùng nước.

Chú ý giờ cao điểm sử dụng nước

Ký túc xá thường có giờ cao điểm rõ rệt như sáng sớm, buổi tối, sau ca làm, sau giờ học hoặc cuối tuần. Hệ thống cần được kiểm tra vào đúng thời điểm này để đánh giá áp lực thực tế.

Nếu chỉ kiểm tra khi ít người dùng nước, hệ thống có thể trông ổn. Nhưng khi nhiều người tắm, giặt, rửa cùng lúc, tầng cao hoặc cuối tuyến có thể bị yếu nước.

Khi chọn và bố trí van AUT, cần tính đến lưu lượng dùng đồng thời. Van và đường ống phải đảm bảo không gây nghẽn dòng tại các nhánh quan trọng.

Bảo trì định kỳ van AUT trong khu ký túc xá

Van AUT trong ký túc xá cần được kiểm tra định kỳ vì hệ thống hoạt động thường xuyên và có nhiều người sử dụng. Các hạng mục cần kiểm tra gồm khả năng đóng mở, rò rỉ, mặt bích, bulong, Y lọc, đồng hồ nước, van 1 chiều, van xả khí và tình trạng nhãn van.

Van ít thao tác cũng nên được đóng mở thử theo lịch để tránh kẹt. Y lọc cần vệ sinh khi nước yếu. Đồng hồ nước cần ghi chỉ số định kỳ để phát hiện tiêu thụ bất thường.

Bảo trì định kỳ giúp hệ thống cấp nước khu ký túc xá vận hành ổn định, giảm mất nước đột ngột và hạn chế phàn nàn từ người sử dụng.

Checklist bố trí van AUT cho hệ thống cấp nước khu ký túc xá

Những lỗi thường gặp khi bố trí van cho ký túc xá

Lỗi đầu tiên là chỉ có van tổng mà không có van khóa từng tầng. Khi một tầng cần sửa, toàn bộ ký túc xá có thể bị dừng nước. Lỗi thứ hai là không có đồng hồ nước theo khu vực, khiến khó phát hiện rò rỉ âm hoặc tiêu thụ bất thường.

Lỗi thứ ba là chọn DN tuyến nhánh quá nhỏ, làm nước yếu vào giờ cao điểm. Lỗi thứ tư là thiếu van 1 chiều trong hệ thống có bơm, gây tụt áp hoặc nước hồi khi bơm dừng.

Lỗi thứ năm là không đánh nhãn van rõ ràng. Khi sự cố xảy ra, đội bảo trì mất thời gian tìm đúng van, trong khi khu ký túc xá có rất nhiều người bị ảnh hưởng nếu mất nước lâu.

Kết luận

Van AUT dùng cho hệ thống cấp nước khu ký túc xá cần được bố trí theo hướng chia khu rõ ràng, dễ kiểm soát và dễ bảo trì. Nên có van khóa tổng, van khóa từng tầng, van theo khu vệ sinh hoặc cụm phòng, đồng hồ nước để theo dõi tiêu thụ, van 1 chiều nếu có bơm, Y lọc nếu nguồn nước có cặn và van xả khí tại điểm cao.

Khi lựa chọn, cần chú ý đúng DN, đúng áp lực, giờ cao điểm dùng nước, vị trí thao tác trong hộp kỹ thuật, nhãn van và khả năng cô lập từng khu khi có sự cố. Bố trí đúng giúp ký túc xá dùng nước ổn định hơn, giảm phạm vi mất nước khi sửa chữa và quản lý tiêu thụ nước hiệu quả hơn.

Nếu khu ký túc xá cần theo dõi lượng nước theo tổng tòa, từng tầng, từng dãy phòng hoặc từng khu vệ sinh để phát hiện rò rỉ và quản lý chi phí rõ ràng hơn, bạn có thể tham khảo thêm nhóm Đồng hồ nước AUT ↗ để chọn đúng kích cỡ, kiểu lắp và vị trí đo phù hợp.

Câu hỏi thường gặp về van AUT cho hệ thống cấp nước khu ký túc xá
