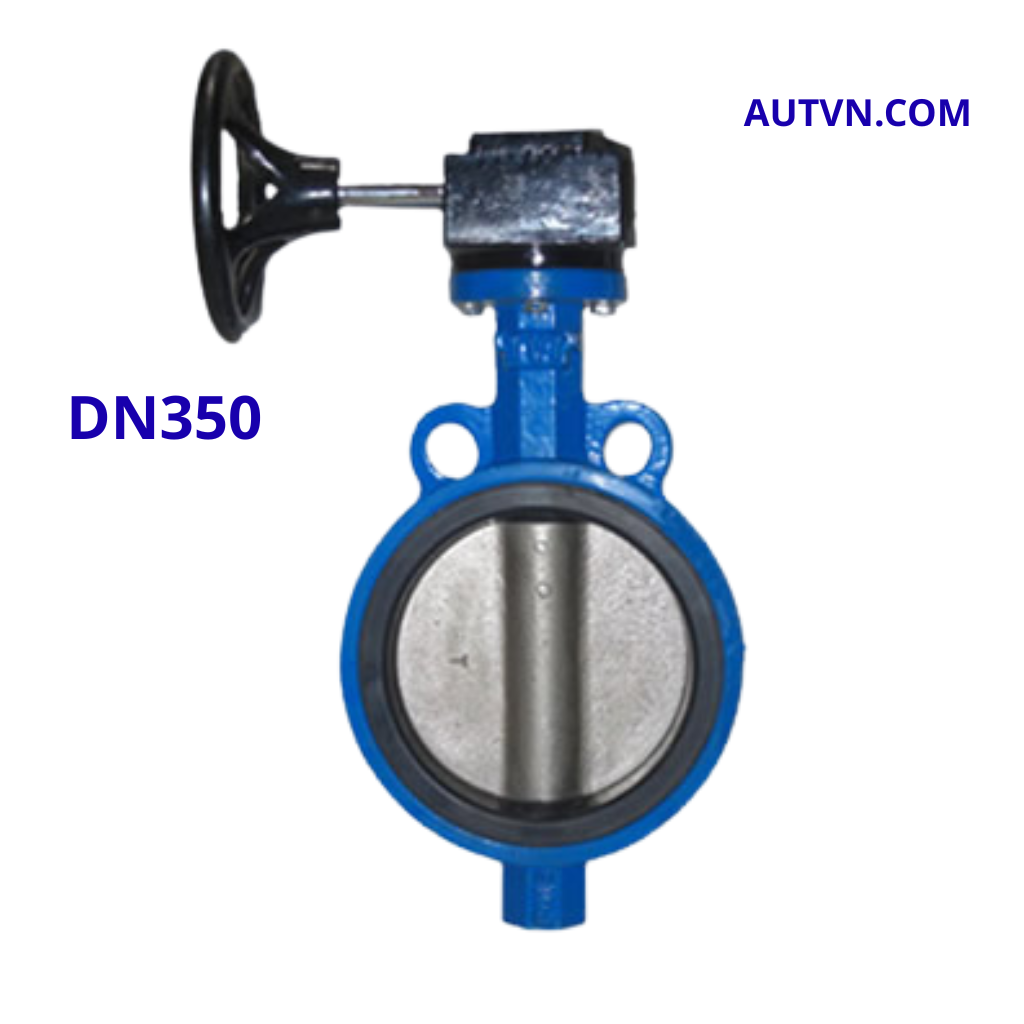

Van bướm tay quay AUT DN350

Van bướm tay quay AUT DN350 dùng cho hệ thống nào?

Van bướm tay quay AUT DN350 là thiết bị dùng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống lớn. Van hoạt động bằng cơ cấu đĩa xoay bên trong thân van. Khi người vận hành xoay tay quay, bộ hộp số sẽ truyền lực xuống ty van, làm đĩa van xoay theo góc từ 0–90 độ để mở, đóng hoặc mở một phần theo nhu cầu vận hành.

Với kích cỡ DN350 – khoảng 14 inch, sản phẩm thường được sử dụng tại các tuyến ống chính, tuyến cấp nước lưu lượng lớn, hệ thống bơm công suất cao, hệ thống PCCC, xử lý nước và các khu vực kỹ thuật trong nhà máy hoặc khu công nghiệp. Ở kích cỡ này, việc sử dụng tay quay hộp số là rất cần thiết vì lực đóng mở lớn hơn nhiều so với các size nhỏ. Bộ hộp số giúp thao tác nhẹ hơn, ổn định hơn và hạn chế tình trạng đóng mở đột ngột gây ảnh hưởng đến dòng chảy trong đường ống.

Dòng van bướm AUT DN350 có kiểu kết nối wafer, lắp kẹp giữa hai mặt bích. Kiểu thiết kế này giúp tiết kiệm chiều dài lắp đặt, thuận tiện hơn trong phòng bơm, hố kỹ thuật hoặc các tuyến ống có nhiều thiết bị. Với cấu hình thân gang dẻo phủ epoxy, đĩa inox, ty inox và gioăng EPDM, van phù hợp nhất với các hệ thống nước thông dụng, đặc biệt là công trình cần sản phẩm có thương hiệu, có hồ sơ CO, CQ, Packing list để phục vụ nghiệm thu.

Kích cỡ DN350 và cách hiểu khi chọn van

DN350 là kích cỡ danh nghĩa của van, tương đương khoảng 14 inch. Đây là size lớn, thường được dùng trên những hệ thống có lưu lượng cao hơn nhóm DN250, DN300. Khi chọn van bướm tay quay AUT DN350, không nên chỉ dựa vào tên gọi DN350 mà cần kiểm tra thêm tiêu chuẩn mặt bích, áp lực làm việc, không gian thao tác tay quay và điều kiện lắp đặt thực tế.

Một số cách gọi phổ biến của sản phẩm:

• Van bướm tay quay AUT DN350.
• Van bướm AUT DN350 tay quay hộp số.
• Van bướm wafer AUT DN350.
• Van bướm AUT 14 inch.
• Van bướm AUT model FIG062 DN350.

Do kích cỡ DN350 thuộc nhóm van lớn, khi đặt hàng nên đối chiếu theo catalogue hoặc bản vẽ kỹ thuật của từng lô hàng để xác nhận các thông số lắp đặt như chiều dài thân, đường kính lắp bích, số lỗ bích và top flange. Đây là bước quan trọng giúp tránh sai lệch khi lắp đặt tại công trình.

Cấu tạo và vật liệu của van bướm AUT DN350

Van bướm tay quay AUT DN350 có cấu tạo theo kiểu van bướm wafer, gồm các bộ phận chính phục vụ cho việc đóng mở, truyền động và làm kín dòng chảy. Dù là van kích cỡ lớn, cấu trúc tổng thể vẫn gọn hơn nhiều dòng van chặn thân dài.

• Thân van: Làm bằng gang dẻo, có khả năng chịu lực tốt khi lắp kẹp giữa hai mặt bích. Bề mặt thân được phủ epoxy bên trong và bên ngoài, giúp bảo vệ van tốt hơn trong môi trường nước.
• Đĩa van: Làm bằng inox, là bộ phận trực tiếp tiếp xúc với dòng chảy và xoay để đóng, mở hoặc điều tiết lưu lượng.
• Ty van: Làm bằng inox, có nhiệm vụ truyền lực từ bộ tay quay hộp số xuống đĩa van.
• Gioăng làm kín: Sử dụng EPDM, giúp ôm kín đĩa van khi đóng, hạn chế rò rỉ qua thân van.
• Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục, giảm ma sát trong quá trình vận hành.
• O-ring: Làm bằng EPDM, hỗ trợ làm kín tại các vị trí cần chống rò.
• Bộ tay quay hộp số: Làm bằng gang dẻo, giúp giảm lực thao tác, phù hợp với van kích cỡ lớn như DN350.

Thông số kỹ thuật

Ưu điểm của van bướm tay quay AUT DN350

Van bướm tay quay AUT DN350 phù hợp với các công trình cần van kích cỡ lớn, vận hành ổn định và không chiếm quá nhiều chiều dài lắp đặt. Ở nhóm size lớn như DN350, ưu điểm của tay quay hộp số và thiết kế wafer thể hiện rõ hơn so với các kích cỡ nhỏ.

• Phù hợp tuyến ống lưu lượng lớn: DN350 thường dùng cho tuyến ống chính, hệ cấp nước quy mô lớn, trạm bơm, PCCC và xử lý nước.
• Vận hành nhẹ hơn nhờ hộp số: Bộ tay quay hộp số giúp giảm lực đóng mở, hỗ trợ người vận hành kiểm soát van tốt hơn.
• Hạn chế đóng mở đột ngột: Cơ cấu hộp số giúp đĩa van xoay từ từ, giảm nguy cơ gây rung hoặc sốc dòng trong hệ thống.
• Thiết kế wafer gọn: Van lắp kẹp giữa hai mặt bích, tiết kiệm không gian hơn nhiều dòng van chặn thân dài.
• Thân gang dẻo phủ epoxy: Giúp thân van có độ bền cơ học tốt, bề mặt được bảo vệ tốt hơn trong môi trường nước.
• Đĩa và ty van bằng inox: Các bộ phận quan trọng trong quá trình đóng mở có độ bền tốt khi làm việc với nước sạch, nước kỹ thuật và nước tuần hoàn.
• Gioăng EPDM làm kín ổn định: Phù hợp với nhiều hệ thống cấp thoát nước thông dụng.
• Phù hợp hồ sơ công trình: Hàng AUT Malaysia có thể cung cấp CO, CQ, Packing list, thuận tiện cho dự án và nghiệm thu.

Khi nào nên chọn van bướm AUT DN350 tay quay hộp số?

Van bướm tay quay AUT DN350 nên được lựa chọn khi hệ thống cần van đóng mở trên tuyến ống lớn, yêu cầu thao tác nhẹ, khả năng làm kín ổn định và thiết kế gọn hơn so với nhiều loại van công nghiệp khác.

Nên chọn sản phẩm này khi:

• Đường ống sử dụng kích cỡ DN350 – khoảng 14 inch.
• Hệ thống cần van wafer lắp gọn giữa hai mặt bích.
• Tuyến ống có lưu lượng lớn, cần đóng mở từ từ và ổn định.
• Môi trường làm việc là nước sạch, nước kỹ thuật, nước tuần hoàn hoặc cấp thoát nước.
• Áp lực làm việc nằm trong dải PN10 – PN16.
• Nhiệt độ hệ thống không vượt quá 70°C.
• Công trình cần hàng AUT Malaysia có hồ sơ CO, CQ, Packing list phục vụ nghiệm thu.

Không nên dùng van cho môi trường hóa chất mạnh, dầu, dung môi hoặc nhiệt độ cao nếu chưa kiểm tra kỹ độ phù hợp của gioăng EPDM và vật liệu cấu tạo.

Ứng dụng thực tế của van bướm tay quay AUT DN350

Với kích cỡ DN350, sản phẩm thường được lắp tại những vị trí có lưu lượng lớn và yêu cầu đóng mở ổn định. Đây là size phù hợp cho các công trình hạ tầng kỹ thuật, nhà máy, khu công nghiệp và hệ thống cấp nước quy mô lớn.

Các ứng dụng phổ biến gồm:

• Tuyến ống cấp nước chính trong nhà máy, khu công nghiệp, xưởng sản xuất.
• Hệ thống cấp thoát nước cho khu đô thị, tòa nhà lớn, trung tâm thương mại.
• Trạm bơm nước, phòng bơm kỹ thuật, hệ thống bơm tăng áp công suất lớn.
• Hệ thống PCCC tại các tuyến ống có thông số phù hợp với bản vẽ thiết kế.
• Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
• Tuyến ống phân phối cần van khóa để chia khu vực vận hành hoặc bảo trì.
• Các vị trí cần van kích cỡ lớn nhưng vẫn ưu tiên thiết kế gọn, dễ lắp và dễ thay thế.

Lưu ý khi chọn mua van bướm DN350 AUT

Với van bướm DN350, việc kiểm tra thông số trước khi đặt hàng rất quan trọng vì đây là kích cỡ lớn, liên quan trực tiếp đến khả năng lắp đặt và nghiệm thu. Nếu chọn sai tiêu chuẩn mặt bích hoặc sai kích thước lắp đặt, việc xử lý tại công trình sẽ mất nhiều thời gian và chi phí.

• Kiểm tra đúng kích cỡ đường ống là DN350 – khoảng 14 inch.
• Xác định áp lực làm việc của hệ thống để chọn đúng dải PN10 hoặc PN16.
• Đối chiếu tiêu chuẩn mặt bích, số lỗ bích và đường kính lắp bích theo bản vẽ công trình.
• Kiểm tra nhiệt độ làm việc tối đa, vì dòng van này phù hợp mức 0–70°C.
• Đảm bảo có đủ không gian thao tác tay quay tại vị trí lắp đặt.
• Với nước có nhiều cặn, nên vệ sinh đường ống hoặc bố trí lọc rác phù hợp để bảo vệ gioăng và đĩa van.
• Với môi trường hóa chất, dầu hoặc lưu chất đặc biệt, cần kiểm tra lại độ phù hợp của EPDM.
• Nên yêu cầu CO, CQ, Invoice, Packing list đầy đủ nếu dùng cho công trình, dự án hoặc hồ sơ nghiệm thu.

Hướng dẫn lắp đặt và bảo trì van bướm AUT DN350

Van bướm AUT DN350 dạng wafer cần được lắp đúng tâm giữa hai mặt bích để đĩa van xoay không bị cạ và gioăng EPDM được ép đều. Với kích cỡ lớn, quá trình lắp đặt nên có thiết bị nâng đỡ phù hợp để tránh lệch tâm hoặc làm hỏng bề mặt làm kín.

• Vệ sinh sạch hai đầu đường ống trước khi lắp để loại bỏ cặn bẩn, mạt kim loại, đá hàn hoặc dị vật.
• Đặt van đúng tâm giữa hai mặt bích, không để thân van bị nghiêng so với trục đường ống.
• Nên để đĩa van mở nhẹ trong quá trình căn chỉnh để tránh mép đĩa bị ép vào mặt bích.
• Siết bulong đều theo đường chéo, không siết lệch một phía làm gioăng bị ép không đều.
• Với van DN350, nên dùng thiết bị nâng, dây treo hoặc giá đỡ phù hợp trong quá trình lắp đặt.
• Sau khi lắp xong, xoay tay quay kiểm tra toàn bộ hành trình đóng mở từ 0–90 độ.
• Không dùng lực quá mạnh để cố xoay nếu van có dấu hiệu kẹt hoặc vận hành bất thường.
• Nếu van đóng mở nặng, cần kiểm tra lại độ đồng tâm, cặn bẩn, bulong hoặc vị trí đĩa van.
• Nên vận hành định kỳ ở các vị trí ít sử dụng để tránh bó cơ cấu.
• Kiểm tra bulong, mặt bích, gioăng làm kín và bộ tay quay hộp số theo chu kỳ bảo trì của hệ thống.

Câu hỏi thường gặp về van bướm tay quay AUT DN350
