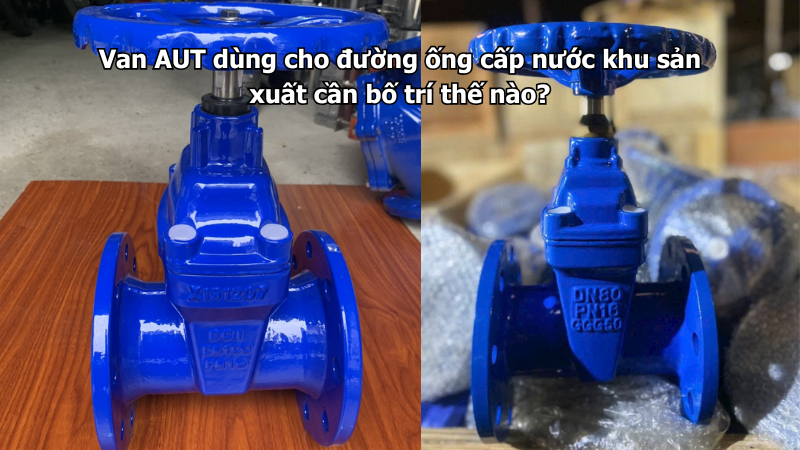

Van cổngVan AUT dùng cho đường ống cấp nước khu sản xuất cần được bố trí theo từng tuyến chính, tuyến nhánh, cụm máy móc, khu vệ sinh, khu rửa, khu làm mát và các điểm cần cô lập khi bảo trì. Khu sản xuất thường có nhu cầu dùng nước liên tục, lưu lượng thay đổi theo ca làm việc và nhiều thiết bị sử dụng nước cùng lúc. Nếu bố trí van không hợp lý, hệ thống có thể bị nước yếu, khó sửa chữa, khó cô lập khu vực, rung đường ống hoặc gián đoạn sản xuất khi có sự cố.
Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.
Với khu sản xuất, van không chỉ dùng để đóng mở nước. Van còn giúp kiểm soát từng nhánh cấp, bảo vệ máy bơm và thiết bị, chống nước hồi, lọc cặn, giảm rung, xả khí và hỗ trợ bảo trì nhanh mà không phải dừng toàn bộ hệ thống.
Đặc điểm đường ống cấp nước khu sản xuất
Đường ống cấp nước khu sản xuất thường phức tạp hơn hệ thống cấp nước sinh hoạt thông thường. Một tuyến có thể cấp cho nhiều vị trí như máy móc, khu rửa nguyên liệu, khu vệ sinh công nhân, khu làm mát, bể chứa, phòng kỹ thuật, trạm bơm hoặc khu xử lý nước.
Lưu lượng nước trong khu sản xuất cũng thường thay đổi theo thời điểm. Khi nhiều máy móc hoạt động cùng lúc, lưu lượng tăng cao. Khi nghỉ ca hoặc giảm tải, lưu lượng giảm. Sự thay đổi này có thể làm áp lực dao động và ảnh hưởng đến hoạt động của van nếu chọn hoặc bố trí không đúng.
Vì vậy, khi bố trí van AUT cho khu sản xuất, cần chia rõ tuyến chính, tuyến nhánh, tuyến cấp cho thiết bị quan trọng và tuyến cần bảo trì riêng.
Bố trí van khóa AUT tại tuyến chính
Tuyến chính cấp nước vào khu sản xuất nên có van khóa tổng để kiểm soát nguồn cấp. Van này giúp đóng nước khi cần bảo trì toàn bộ khu vực, sửa chữa tuyến chính hoặc xử lý sự cố lớn.
Tùy kích cỡ đường ống, có thể chọn van cổng AUT hoặc van bướm AUT. Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, thường mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, không gian lắp đặt hạn chế và cần thao tác nhanh.
Van khóa tổng nên đặt ở vị trí dễ tiếp cận, có nhãn rõ ràng và không bị che khuất bởi máy móc, hàng hóa hoặc kết cấu nhà xưởng.
Bố trí van khóa riêng cho từng khu vực sản xuất
Khu sản xuất thường được chia thành nhiều khu vực như khu gia công, khu rửa, khu đóng gói, khu vệ sinh, khu làm mát, khu bồn chứa hoặc khu máy phụ trợ. Mỗi khu vực quan trọng nên có van khóa riêng.
Cách bố trí này giúp khi một khu vực gặp sự cố, đội bảo trì chỉ cần đóng van của khu đó, các khu vực khác vẫn có thể tiếp tục sử dụng nước. Đây là yếu tố rất quan trọng với nhà máy cần duy trì sản xuất liên tục.
Không nên để nhiều khu vực dùng chung một van khóa nếu các khu đó có nhu cầu vận hành độc lập. Khi có sự cố, phạm vi ngắt nước sẽ quá rộng và ảnh hưởng đến tiến độ sản xuất.
Bố trí van khóa tại từng nhánh cấp cho máy móc
Nếu đường ống cấp nước cho từng máy hoặc từng cụm thiết bị, nên có van khóa tại đầu nhánh. Van này giúp cô lập máy khi cần sửa chữa, vệ sinh, thay thế ống mềm hoặc kiểm tra thiết bị phía sau.
Với các máy có giá trị cao hoặc vận hành liên tục, nên bố trí van khóa trước thiết bị và có thể thêm van khóa sau thiết bị nếu cần tháo rời cụm máy để bảo trì. Cách này giúp giảm thời gian dừng máy và tránh phải xả nước toàn tuyến.
Khi lắp van gần máy móc, cần chú ý không gian thao tác. Van phải dễ đóng mở, không bị vướng khung máy, sàn thao tác hoặc đường đi của công nhân.
Bố trí van 1 chiều AUT sau máy bơm
Nếu hệ thống cấp nước khu sản xuất có máy bơm, bơm tăng áp hoặc bơm tuần hoàn, van 1 chiều AUT nên được lắp sau bơm trên đường ống đẩy. Van 1 chiều giúp ngăn nước chảy ngược về bơm khi bơm dừng.
Nếu thiếu van 1 chiều, hệ thống có thể bị tụt áp, nước hồi, tiếng đập trong ống hoặc bơm quay ngược nhẹ. Với khu sản xuất có nhiều bơm chạy luân phiên, mỗi đường đẩy của bơm thường cần van 1 chiều riêng để tránh nước từ bơm đang chạy chảy ngược qua bơm đang dừng.
Khi lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi từ bơm ra hệ thống.
Bố trí Y lọc AUT trước thiết bị quan trọng
Y lọc AUT nên được bố trí trước các thiết bị quan trọng như máy bơm, đồng hồ nước, van điều khiển, van giảm áp, thiết bị làm mát, bộ trao đổi nhiệt hoặc cụm máy móc có khe nước nhỏ. Y lọc giúp giữ lại cát, mạt hàn, rỉ sét, rác nhỏ và tạp chất trong đường ống.
Trong khu sản xuất, cặn có thể xuất hiện do đường ống cũ, bể chứa, quá trình sửa chữa hoặc thi công mới. Nếu không có Y lọc, cặn có thể làm kẹt van, tắc thiết bị, giảm lưu lượng hoặc khiến đồng hồ đo không chính xác.
Khi lắp Y lọc AUT, cần chừa đủ khoảng trống để tháo nắp và vệ sinh lưới lọc. Nếu lắp Y lọc ở vị trí quá chật, sau này việc bảo trì sẽ rất khó khăn.
Bố trí khớp nối mềm AUT gần bơm và thiết bị rung
Trong khu sản xuất, máy bơm và một số thiết bị có thể tạo rung khi vận hành. Rung động truyền qua đường ống có thể làm lỏng bulong, rò mặt bích, gây tiếng ồn hoặc ảnh hưởng đến các van lắp gần đó.
Khớp nối mềm AUT có thể được lắp gần máy bơm hoặc cụm thiết bị rung để giảm truyền rung sang đường ống. Thiết bị này đặc biệt phù hợp với phòng bơm, hệ thống làm mát, hệ thống tuần hoàn hoặc khu vực có máy chạy liên tục.
Tuy nhiên, khớp nối mềm không thay thế giá đỡ. Đường ống và van hai bên vẫn cần được cố định chắc chắn để không dồn lực lên thân van, mặt bích hoặc khớp nối.
Bố trí van xả khí AUT tại điểm cao
Nếu tuyến cấp nước khu sản xuất có đoạn ống dài, ống đi lên cao, nhiều điểm đổi cao độ hoặc hệ thống thường xuyên xả cạn rồi nạp nước lại, khí có thể tích tụ trong đường ống. Khí trong ống làm nước chảy không đều, gây rung, tiếng ồn và tụt áp cục bộ.
Van xả khí AUT nên được cân nhắc tại các điểm cao dễ tích khí. Khi khí được xả ra ngoài, dòng nước sẽ ổn định hơn và hạn chế hiện tượng nước lúc mạnh lúc yếu.
Vị trí lắp van xả khí cần dễ kiểm tra, không bị che khuất và có phương án thoát nước phù hợp nếu phát sinh nước xả trong quá trình vận hành.
Bố trí điểm xả cặn, xả đáy cho khu sản xuất
Khu sản xuất thường có tuyến ống dài, nhiều nhánh và đôi khi nguồn nước có cặn. Vì vậy, nên xem xét điểm xả cặn tại vị trí thấp, cuối tuyến hoặc đáy bể chứa. Điểm xả cặn giúp loại bỏ nước bẩn, bùn, cát, mạt hàn và rỉ sét tích tụ trong đường ống.
Van xả cặn cần có đường thoát nước an toàn, không xả trực tiếp vào khu vực có thiết bị điện, nền trơn hoặc lối đi công nhân. Nếu nước xả có nhiều bùn cặn, nên có hố thu hoặc rãnh thoát phù hợp.
Van xả cặn ít vận hành nhưng cần được kiểm tra định kỳ để tránh kẹt khi cần sử dụng.
Chọn đúng DN theo từng tuyến ống
Đường ống cấp nước khu sản xuất thường có tuyến chính lớn và nhiều tuyến nhánh nhỏ hơn. Van AUT cần được chọn đúng DN theo từng đoạn ống thực tế, không nên dùng chung một kích cỡ cho tất cả vị trí.
Nếu chọn van nhỏ hơn đường ống, lưu lượng có thể bị giảm, gây nước yếu cho máy móc hoặc khu vực phía sau. Nếu chọn van quá lớn không cần thiết, chi phí tăng và việc bố trí trở nên cồng kềnh.
Khi thay thế van trên hệ thống cũ, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong và khoảng cách lắp đặt trước khi đặt hàng.
Chọn đúng áp lực làm việc
Khu sản xuất có thể dùng bơm tăng áp, bơm tuần hoàn hoặc cấp nước cho nhiều thiết bị cùng lúc. Vì vậy, áp lực trên từng tuyến có thể khác nhau. Van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống.
Không nên chỉ chọn van theo đường kính ống mà bỏ qua thông số áp lực. Nếu chọn sai cấp áp, van có thể rò tại mặt bích, nắp van hoặc gioăng khi hệ thống chạy bơm hoặc khi lưu lượng tăng cao.
Với tuyến gần máy bơm, tuyến cấp chính hoặc tuyến cấp cho thiết bị quan trọng, cần kiểm tra kỹ áp lực trước khi chọn van.
Chú ý không gian thao tác và bảo trì
Trong khu sản xuất, đường ống thường đi qua khu vực có nhiều máy móc, giá kệ, lối đi, sàn thao tác hoặc trần kỹ thuật. Vì vậy, van AUT cần được đặt ở vị trí dễ tiếp cận và không gây cản trở vận hành.
Van cổng cần đủ không gian quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Y lọc cần đủ không gian tháo nắp lọc. Van 1 chiều cần vị trí có thể kiểm tra khi có tiếng đập hoặc nước hồi.
Khi bố trí van, cần tính đến việc bảo trì sau này, không chỉ thuận tiện cho việc lắp đặt ban đầu.
Đánh dấu van theo từng tuyến sản xuất
Khu sản xuất thường có nhiều tuyến ống và nhiều van. Nếu không đánh dấu rõ, người vận hành rất dễ đóng nhầm van, mở nhầm tuyến hoặc mất thời gian khi xử lý sự cố.
Mỗi van nên có nhãn ghi rõ tuyến cấp, khu vực sử dụng, hướng dòng chảy và trạng thái vận hành bình thường. Với các van quan trọng như van tổng, van sau bơm, van cấp cho máy chính, Y lọc và van xả cặn, việc đánh dấu càng cần thiết.
Nên có sơ đồ tuyến ống tại phòng kỹ thuật hoặc khu vận hành để đội bảo trì tra cứu nhanh khi cần.
Checklist bố trí van AUT cho đường ống cấp nước khu sản xuất
| Hạng mục cần bố trí | Nội dung cần lưu ý |
|---|---|
| Van tổng | Lắp tại đầu nguồn cấp vào khu sản xuất |
| Van khóa khu vực | Mỗi khu sản xuất quan trọng nên có van riêng |
| Van khóa máy móc | Lắp tại đầu nhánh cấp cho từng máy hoặc cụm máy |
| Van 1 chiều | Lắp sau máy bơm, đúng chiều dòng chảy |
| Y lọc | Lắp trước máy bơm, đồng hồ, van điều khiển, thiết bị quan trọng |
| Khớp nối mềm | Lắp gần bơm hoặc thiết bị rung nếu cần |
| Van xả khí | Lắp tại điểm cao dễ tích khí |
| Van xả cặn | Lắp tại điểm thấp, cuối tuyến hoặc đáy bể |
| DN và áp lực | Chọn theo từng tuyến thực tế |
| Nhãn van | Ghi rõ khu vực, chức năng và hướng dòng chảy |
Những lỗi thường gặp khi bố trí van trong khu sản xuất
Lỗi đầu tiên là không có van khóa riêng cho từng khu vực, khiến khi sửa một nhánh nhỏ phải dừng nước toàn bộ khu sản xuất. Lỗi thứ hai là thiếu van 1 chiều sau máy bơm, gây nước hồi, tiếng đập và tụt áp.
Lỗi thứ ba là không lắp Y lọc trước thiết bị quan trọng, làm cặn đi vào máy móc hoặc van điều khiển. Lỗi thứ tư là chọn sai DN, khiến nước yếu khi nhiều thiết bị dùng cùng lúc.
Lỗi thứ năm là lắp van ở vị trí khó thao tác, bị máy móc che khuất hoặc không có không gian tháo Y lọc. Ngoài ra, việc không đánh dấu van cũng khiến đội vận hành khó kiểm soát hệ thống khi có sự cố.
Kết luận
Van AUT dùng cho đường ống cấp nước khu sản xuất cần được bố trí theo tuyến chính, tuyến nhánh, từng khu vực sản xuất và từng thiết bị quan trọng. Hệ thống nên có van khóa tổng, van khóa từng khu vực, van khóa từng nhánh máy móc, van 1 chiều sau bơm, Y lọc trước thiết bị quan trọng, khớp nối mềm nếu có rung, van xả khí tại điểm cao và van xả cặn tại điểm thấp nếu cần.
Khi lựa chọn, cần chú ý đúng DN, đúng áp lực, đúng chiều dòng chảy, đúng tiêu chuẩn mặt bích, không gian bảo trì và nhãn nhận diện từng van. Bố trí hợp lý ngay từ đầu sẽ giúp khu sản xuất vận hành ổn định, dễ bảo trì và hạn chế thời gian dừng máy khi có sự cố.
