Van xả khí bích AUT DN200

Model tham chiếu: AUT FIG072 – Single Sphere Air Valve.
Kích thước: DN200 tương đương khoảng 8 inch.
Kiểu van: Van xả khí tự động một bi phao.
Kiểu kết nối: Mặt bích.
Áp lực danh nghĩa: PN10 – PN16.
Môi trường sử dụng: Nước.
Áp lực thử thân: 24.0 bar / 37.5 bar.
Áp lực thử seat: 17.6 bar / 27.5 bar.
Nhiệt độ làm việc: ≤ 80°C.
Thân van: GG250.
Nắp / cup: GG250.
Bi phao: ABS.
Gioăng làm kín: EPDM.
Bulong: A2-70.
Mặt bích: Xác nhận theo PN10 hoặc PN16 thực tế.
Kích thước lắp đặt: Cần đối chiếu bản vẽ kỹ thuật.
Xuất xứ: AUT – Malaysia.
Hồ sơ đi kèm: CO, CQ, Invoice, Packing list.

📘 Xem và tải Catalogue AUT

Category: Van xả khí bích AUT

Liên hệ báo giá ( 8h - 17h )

0983 95 83 87

0963 83 87 95

0945 87 99 66

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

Chính hãng 100%

Giá rẻ nhất

Hàng có sẵn

Đầy đủ CO - CQ

Giao toàn quốc

Tư vấn miễn phí

Description

Van xả khí bích AUT DN200 là gì?

Van xả khí bích AUT DN200 là thiết bị được lắp trên hệ thống đường ống để tự động xả khí bị kẹt bên trong ra ngoài. Trong quá trình vận hành, không khí có thể đi theo dòng nước và tích tụ tại các điểm cao, đoạn ống thay đổi cao độ, sau máy bơm hoặc tại những tuyến ống dài. Nếu lượng khí này không được thoát ra, hệ thống có thể gặp tình trạng nước chảy không đều, rung ống, phát sinh tiếng ồn, giảm lưu lượng và làm áp lực vận hành thiếu ổn định.

Về nguyên lý, van xả khí sử dụng cụm bi phao bên trong thân van. Khi trong thân van có khí, bi phao hạ xuống để mở cửa xả, giúp không khí thoát ra ngoài. Khi nước dâng lên trong khoang van, bi phao nổi lên và đóng cửa xả lại, hạn chế nước thoát ra ngoài. Nhờ cơ chế này, van hoạt động tự động, không cần người vận hành đóng mở thủ công.

Với kích cỡ DN200 – khoảng 8 inch, sản phẩm thường được dùng cho các tuyến ống lớn, trạm bơm công suất cao, hệ thống cấp nước chính, PCCC, xử lý nước, khu công nghiệp và các công trình hạ tầng kỹ thuật cần kiểm soát khí trong đường ống.

Lưu ý quan trọng: theo ảnh catalogue bạn gửi, dòng AUT FIG072 – Single Sphere Air Valve Flange Type đang thể hiện dải kích cỡ DN50 – DN150. Vì vậy với Van xả khí bích AUT DN200, phần kích thước lắp đặt chi tiết như A, ØD, ØD1, ØD2, số lỗ bích và chiều cao H cần xác nhận thêm theo catalogue mở rộng, bản vẽ kỹ thuật hoặc báo giá thực tế từng lô hàng. Khách hàng đang cần lựa chọn dòng van xả khí cho hệ thống nước, trạm bơm hoặc PCCC có thể tham khảo thêm nhóm van xả khí AUT để đối chiếu kiểu ren, kiểu bích, kích cỡ và vị trí lắp đặt phù hợp.

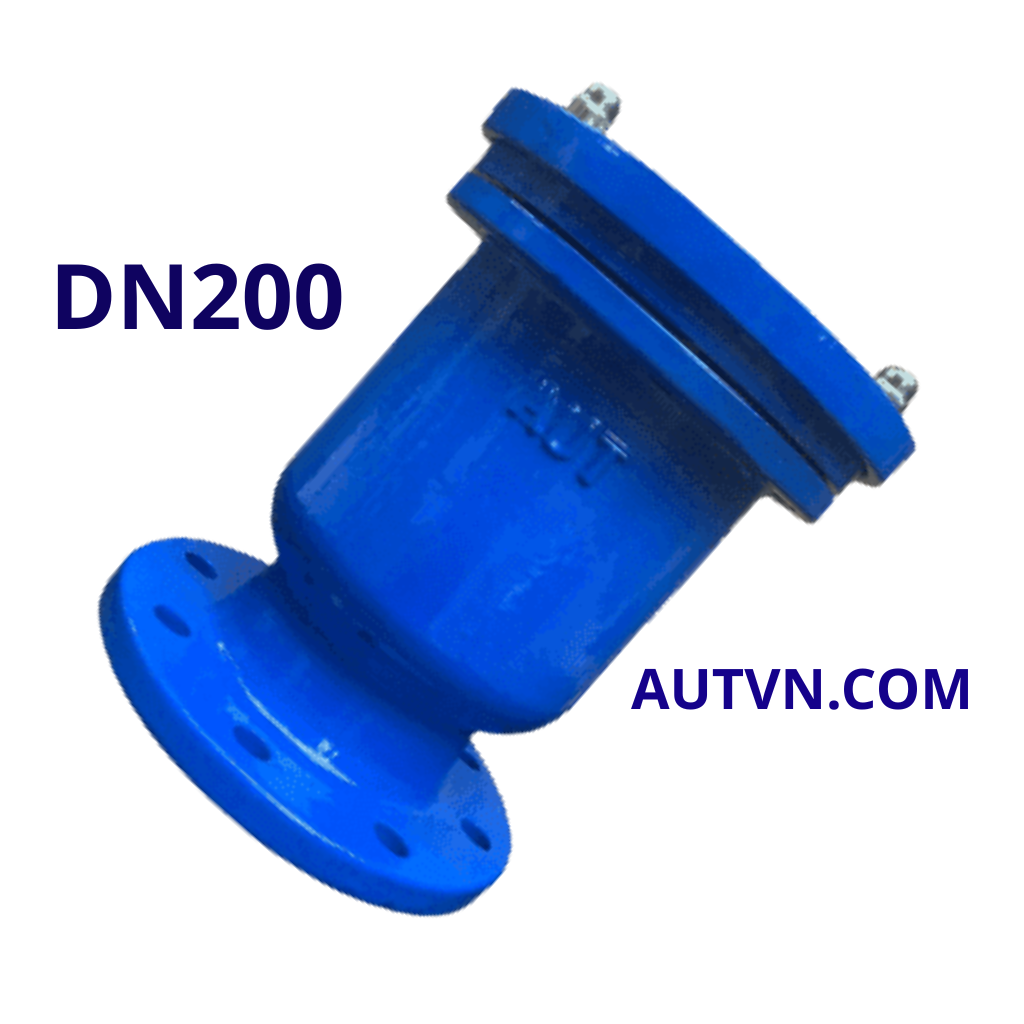

Van xả khí bích AUT DN200

Kích cỡ DN200 phù hợp với hệ thống nào?

DN200 là kích cỡ danh nghĩa của van, tương đương khoảng 8 inch. Đây là size lớn, thường dùng cho hệ thống đường ống chính hoặc các tuyến ống có lưu lượng cao. So với DN100, DN125 hoặc DN150, van xả khí bích DN200 thường được chọn cho những vị trí cần khả năng xả khí lớn hơn, đặc biệt trong các hệ thống trạm bơm, cấp nước tập trung và PCCC quy mô lớn.

Một số cách gọi thường gặp của sản phẩm:

Van xả khí bích AUT DN200.
Van xả khí mặt bích AUT DN200.
Van xả khí AUT DN200.
Van xả khí mặt bích AUT 8 inch.
Van xả khí tự động AUT DN200.
Air valve AUT DN200.

Với size DN200, khách hàng nên kiểm tra kỹ tiêu chuẩn mặt bích của hệ thống trước khi đặt hàng. Các thông số cần đối chiếu gồm đường kính ngoài mặt bích, đường kính tâm lỗ, số lỗ bulong, đường kính lỗ bulong, chiều cao tổng thể và không gian thao tác phía trên van.

Cấu tạo và vật liệu của van xả khí bích AUT DN200

Van xả khí bích AUT DN200 có cấu tạo gồm thân van, nắp van, bi phao, gioăng làm kín, bulong liên kết, nắp che bụi và các chi tiết làm kín bên trong. Cấu tạo này giúp van có thể tự động xả khí khi khí tích tụ và đóng kín khi nước dâng lên trong thân van.

Thân van: Thường sử dụng gang GG250, có độ cứng tốt, phù hợp cho hệ thống nước, trạm bơm và đường ống mặt bích.
Nắp van / cup: Làm bằng gang GG250, giúp bảo vệ khoang phao và cụm làm kín bên trong.
Bi phao: Sử dụng vật liệu ABS, có trọng lượng nhẹ, nổi theo mực nước để điều khiển quá trình đóng mở cửa xả khí.
O-ring: Vật liệu EPDM, hỗ trợ làm kín tại các vị trí liên kết bên trong van.
Seal: Làm bằng EPDM, giúp tăng độ kín khi bi phao đóng cửa xả.
Gasket: Sử dụng EPDM, hỗ trợ làm kín giữa các bề mặt lắp ghép.
Bulong: Vật liệu A2-70, dùng để liên kết các chi tiết thân, nắp và phụ kiện.
Dust cover: Làm bằng GG250, giúp che chắn khu vực xả khí.
Seal ring: Làm bằng EPDM, hỗ trợ độ kín trong quá trình vận hành.

Thông số kỹ thuật

Thông số	Giá trị
Model tham chiếu	AUT FIG072
Tên dòng sản phẩm	Single Sphere Air Valve – Flange Type
Kích thước	DN200 – khoảng 8 inch
Kiểu van	Van xả khí tự động một bi phao
Kiểu kết nối	Mặt bích
Áp lực danh nghĩa	PN10 – PN16
Nominal pressure tham chiếu	1.6 MPa / 2.5 MPa
Môi trường sử dụng	Water
Áp lực thử thân tham chiếu	24.0 bar / 37.5 bar
Áp lực thử seat tham chiếu	17.6 bar / 27.5 bar
Nhiệt độ làm việc	≤ 80°C
Tiêu chuẩn thiết kế	ISO Standard
Face to face	API 609, BS EN558, DIN3202
Tiêu chuẩn mặt bích	ANSI B16.5 / BS 4504 / EN 1092-2
Thân van	GG250
Cup / nắp	GG250
Bi phao	ABS
O-ring	EPDM
Seal	EPDM
Gasket	EPDM
Bulong	A2-70
Dust cover	GG250
Seal ring	EPDM
Kích thước lắp đặt DN200	Cần xác nhận theo catalogue mở rộng / bản vẽ kỹ thuật
Xuất xứ	AUT – Malaysia
Hồ sơ đi kèm	CO, CQ, Invoice, Packing list

Ưu điểm của van xả khí bích AUT DN200

Van xả khí bích AUT DN200 phù hợp cho các hệ thống đường ống lớn cần xả khí tự động và ổn định. Với kết nối mặt bích, sản phẩm có độ chắc chắn cao hơn so với kiểu lắp ren, phù hợp cho các công trình yêu cầu độ ổn định, dễ kiểm tra và dễ nghiệm thu.

Tự động xả khí trong đường ống: Van giúp đưa lượng khí tích tụ ra ngoài, hỗ trợ dòng chảy ổn định hơn.
Giảm hiện tượng e khí: Hạn chế tình trạng rung ống, tiếng ồn, nước chảy yếu và áp lực vận hành không đều.
Phù hợp đường ống DN200: Size 8 inch thường dùng cho tuyến ống lớn, trạm bơm, cấp nước chính và hệ thống PCCC.
Kết nối mặt bích chắc chắn: Dễ lắp đặt, dễ tháo bảo trì và phù hợp với các hệ thống công nghiệp.
Bi phao ABS nhẹ: Hỗ trợ quá trình đóng mở tự động theo mực nước bên trong thân van.
Gioăng EPDM làm kín tốt: Phù hợp cho môi trường nước sạch, nước kỹ thuật và nước cấp thoát thông dụng.
Thân gang GG250: Có độ cứng tốt, phù hợp cho hệ thống nước và đường ống kỹ thuật.
Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu nghiệm thu.

Khi nào nên chọn van xả khí bích AUT DN200?

Van xả khí bích AUT DN200 nên được chọn khi hệ thống cần xả khí tại điểm cao của tuyến ống DN200, đặc biệt ở các công trình có lưu lượng nước lớn, đường ống dài hoặc thường xuyên vận hành bằng bơm công suất cao.

Nên chọn sản phẩm này khi:

Tuyến ống hoặc vị trí lắp đặt sử dụng kích cỡ DN200 – 8 inch.
Hệ thống cần van xả khí kết nối mặt bích chắc chắn.
Vị trí lắp là điểm cao, đầu tuyến, sau bơm hoặc nơi dễ tích khí.
Môi trường làm việc là nước sạch, nước kỹ thuật hoặc nước cấp thoát thông dụng.
Công trình cần kiểm soát khí trong đường ống để ổn định lưu lượng và áp lực.
Hệ thống cần thiết bị có thông số rõ ràng để phục vụ nghiệm thu.
Không gian lắp đặt đủ để thao tác kiểm tra, tháo lắp và bảo trì.

Không nên dùng van cho hơi nóng, hóa chất mạnh, môi trường ăn mòn cao hoặc lưu chất đặc biệt nếu chưa kiểm tra kỹ độ phù hợp của thân gang, bi phao ABS và gioăng EPDM.

Ứng dụng thực tế của van xả khí bích AUT DN200

Van xả khí bích AUT DN200 được sử dụng trong nhiều hệ thống nước có nguy cơ tích khí trong quá trình vận hành. Đây là dòng van phù hợp cho các tuyến ống lớn, trạm bơm và công trình hạ tầng cần xả khí tự động để ổn định dòng chảy.

Các ứng dụng phổ biến gồm:

Hệ thống cấp nước chính trong nhà máy, khu công nghiệp, khu đô thị.
Trạm bơm nước sạch, bơm tăng áp, bơm cấp nước.
Hệ thống PCCC trong nhà máy, tòa nhà, khu kỹ thuật.
Đường ống cấp nước dài, có nhiều điểm thay đổi cao độ.
Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
Vị trí điểm cao của tuyến ống dễ tích khí.
Các công trình hạ tầng cần xả khí tự động để giảm rung, giảm tiếng ồn và ổn định áp lực.

Lưu ý khi chọn mua van xả khí bích AUT DN200

Khi chọn van xả khí bích AUT DN200, khách hàng cần kiểm tra đúng kích cỡ, áp lực, tiêu chuẩn mặt bích và không gian lắp đặt. Với size DN200, việc đối chiếu bản vẽ kỹ thuật là rất quan trọng vì sai lệch mặt bích có thể khiến van không lắp vừa với hệ thống.

Kiểm tra đúng kích cỡ kết nối là DN200 – 8 inch.
Xác định hệ thống dùng mặt bích PN10, PN16 hoặc tiêu chuẩn khác.
Đối chiếu đường kính ngoài bích, đường kính tâm lỗ, số lỗ và đường kính lỗ bulong.
Chọn vị trí lắp tại điểm cao hoặc nơi dễ tích khí trong hệ thống.
Kiểm tra môi trường sử dụng có phù hợp với bi phao ABS và gioăng EPDM hay không.
Nên lắp thêm van khóa bên dưới để thuận tiện cô lập khi bảo trì.
Cần có không gian thao tác phía trên để kiểm tra, vệ sinh hoặc thay thế.
Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.
Riêng size DN200, nên xác nhận lại catalogue hoặc bản vẽ kỹ thuật trước khi chốt đơn hàng.

Lưu ý khi lắp đặt và bảo trì

Van xả khí bích AUT DN200 cần được lắp đúng phương thẳng đứng để bi phao hoạt động ổn định. Nếu lắp nghiêng, lắp sai vị trí hoặc để cặn bẩn đi vào khoang phao, van có thể xả khí kém, đóng không kín hoặc rò nước tại cửa xả.

Lắp van ở vị trí cao nhất hoặc điểm dễ tích khí trên tuyến ống.
Lắp van theo phương thẳng đứng, không lắp nghiêng hoặc nằm ngang.
Nên lắp van khóa phụ phía dưới để cô lập khi cần tháo bảo trì.
Vệ sinh sạch đường ống trước khi lắp để hạn chế cặn bẩn đi vào thân van.
Căn chỉnh mặt bích đồng tâm, đặt gioăng đúng vị trí.
Siết bulong đều theo đường chéo, không siết lệch một phía.
Với size DN200, cần bố trí không gian đủ rộng để thao tác nâng hạ, căn chỉnh và bảo trì.
Sau khi lắp, chạy thử hệ thống để kiểm tra khả năng xả khí và độ kín.
Định kỳ kiểm tra cửa xả, bi phao, gioăng EPDM và cặn bẩn bên trong.
Nếu van bị rò nước liên tục, cần kiểm tra phao, seat, gioăng hoặc cặn bám trong khoang van.
Với hệ thống nước có nhiều cặn, nên kiểm tra thường xuyên hơn để tránh kẹt phao.

Câu hỏi thường gặp về van xả khí bích AUT DN200

Van xả khí bích AUT DN200 là model nào?

Van xả khí bích AUT DN200 thường được tham chiếu theo dòng AUT FIG072 – Single Sphere Air Valve Flange Type. Tuy nhiên, theo ảnh catalogue hiện có, dòng FIG072 thể hiện kích cỡ DN50 – DN150, nên size DN200 cần xác nhận thêm theo catalogue mở rộng hoặc bản vẽ kỹ thuật thực tế.

Van xả khí bích AUT DN200 dùng cho đường ống bao nhiêu?

Sản phẩm dùng cho đường ống DN200, tương đương khoảng 8 inch. Đây là kích cỡ lớn, thường dùng tại điểm cao của tuyến ống chính, trạm bơm, PCCC hoặc hệ thống cấp nước có lưu lượng cao.

Van xả khí AUT DN200 có áp lực làm việc bao nhiêu?

Van xả khí bích AUT DN200 thường được chọn theo cấp áp lực PN10 – PN16 hoặc theo tiêu chuẩn mặt bích thực tế của hệ thống. Trước khi đặt hàng, nên xác nhận lại áp lực và bản vẽ kỹ thuật của size DN200.

Van xả khí bích AUT DN200 có tác dụng gì?

Van có tác dụng xả lượng khí tích tụ trong đường ống, giúp hạn chế e khí, rung ống, tiếng ồn, giảm lưu lượng và tình trạng áp lực vận hành không ổn định trong hệ thống nước.

Van xả khí bích AUT DN200 nên lắp ở đâu?

Van thường được lắp tại điểm cao của tuyến ống, sau bơm, trên đường ống cấp nước chính hoặc các vị trí dễ tích khí. Khi lắp nên đặt van theo phương thẳng đứng để bi phao hoạt động ổn định.

Van xả khí bích AUT DN200 có cần xác nhận bản vẽ trước khi mua không?

Có. Với size DN200, nên xác nhận bản vẽ kỹ thuật, tiêu chuẩn mặt bích, kích thước lắp đặt và hồ sơ CO, CQ trước khi đặt hàng để tránh sai lệch khi thi công tại công trình.

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục van xả khí mặt bích AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn bích. Nếu cần tham khảo thêm các dòng van dùng cho hệ thống nước, trạm bơm hoặc PCCC, có thể xem nhóm van công nghiệp AUT để chọn thêm sản phẩm phù hợp.
