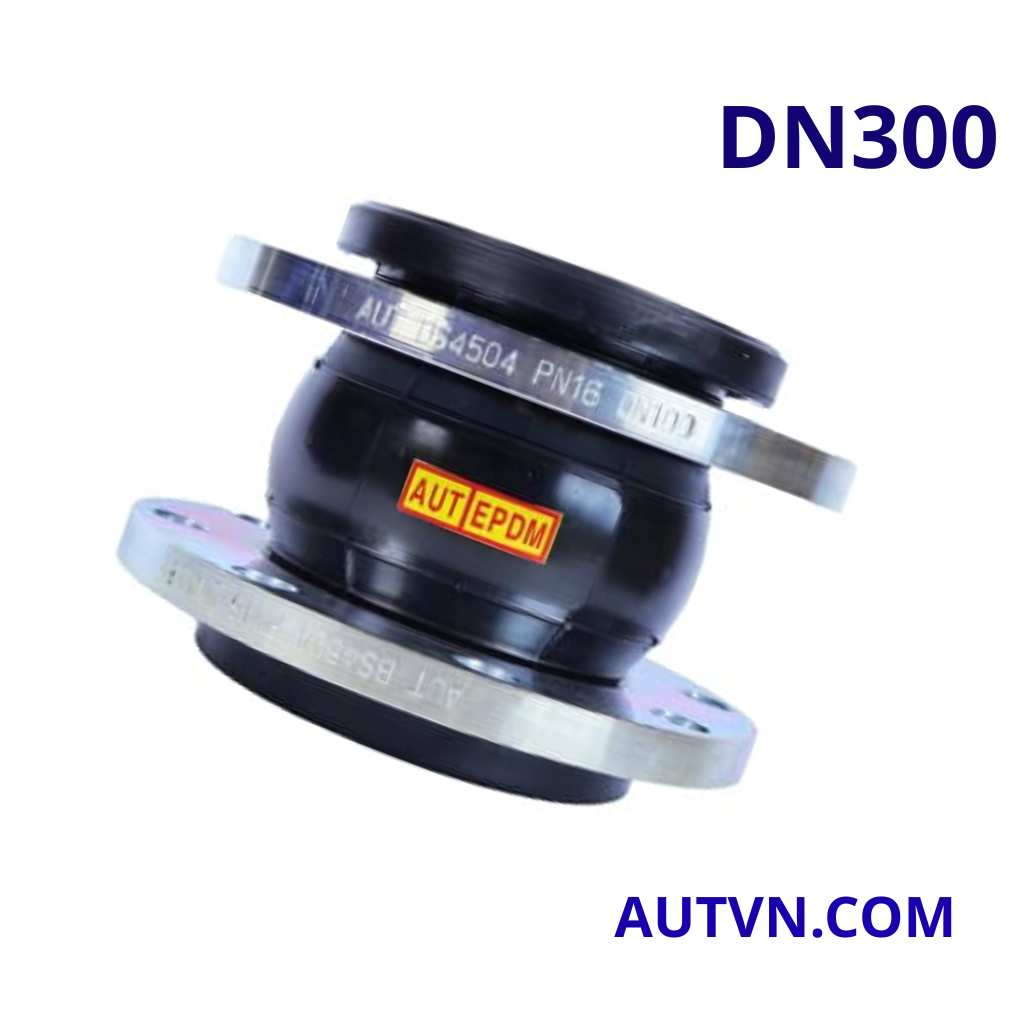

Khớp nối mềm AUT DN300

Khớp nối mềm AUT DN300 là gì?

Khớp nối mềm AUT DN300 là phụ kiện nối ống có phần thân bằng cao su đàn hồi, hai đầu kết nối mặt bích, dùng để lắp giữa hai đoạn đường ống hoặc giữa đường ống với thiết bị như máy bơm, van, chiller, tháp giải nhiệt, cụm trao đổi nhiệt và các hệ thống kỹ thuật có phát sinh rung động. Sản phẩm giúp giảm truyền rung, giảm tiếng ồn, bù giãn nở nhỏ và hạn chế lực tác động trực tiếp lên mặt bích, gioăng, bulong và thiết bị phía sau.

Trong các tuyến ống lớn, đặc biệt là hệ thống có máy bơm công suất cao, dao động cơ học có thể truyền dọc theo đường ống nếu toàn bộ hệ thống chỉ sử dụng kết nối cứng. Khi rung động kéo dài, các vị trí mặt bích, giá đỡ, van, đồng hồ hoặc cụm thiết bị có thể bị ảnh hưởng, dẫn đến lỏng bulong, rò rỉ gioăng, phát sinh tiếng ồn hoặc giảm tuổi thọ thiết bị.

Dòng AUT FIG05 – Rubber Expansion Joint được thiết kế để hỗ trợ xử lý các vấn đề này. Thân cao su EPDM có khả năng đàn hồi trong giới hạn cho phép, giúp hấp thụ một phần rung động và chuyển vị nhỏ của đường ống. Với kích cỡ DN300, sản phẩm thường được lắp gần máy bơm công suất lớn, giữa hai đoạn ống mặt bích hoặc tại các vị trí cần giảm rung, giảm ồn và bù sai lệch nhỏ khi hệ thống vận hành. Khách hàng cần chọn đúng loại khớp nối cho hệ thống có thể tham khảo thêm danh mục khớp nối mềm AUT để đối chiếu kích cỡ, kiểu kết nối, áp lực làm việc và thông số lắp đặt phù hợp trước khi đặt hàng.

Kích cỡ DN300 phù hợp với hệ thống nào?

DN300 là kích cỡ danh nghĩa của khớp nối mềm, tương đương khoảng 12 inch. Đây là size lớn, thường dùng trên tuyến ống chính, trạm bơm công suất cao hoặc các hệ thống có lưu lượng lớn. So với DN200 và DN250, khớp nối mềm DN300 có kích thước và lực tác động khi vận hành lớn hơn, do đó cần kiểm tra kỹ chiều dài lắp đặt, tiêu chuẩn mặt bích, áp lực làm việc và hệ giá đỡ đường ống.

Một số cách gọi thường gặp của sản phẩm:

• Khớp nối mềm AUT DN300.
• Khớp nối cao su AUT DN300.
• Khớp nối mềm cao su AUT DN300.
• Rubber Expansion Joint AUT DN300.
• Khớp nối mềm mặt bích AUT DN300.
• Khớp nối chống rung AUT DN300.
• Khớp nối mềm AUT 12 inch.

Theo bảng kích thước catalogue, khớp nối mềm AUT DN300 có D = 450 mm, D1 = 410 mm, số lỗ bulong 12 lỗ Ø26 mm, độ dày mặt bích b = 22 mm, chiều dài lắp đặt L = 245 mm, độ giãn dài cho phép 14 mm và độ nén cho phép 25 mm. Khi chọn mua, cần đối chiếu các thông số này với bản vẽ hệ thống để đảm bảo lắp đúng mặt bích, đúng chiều dài và không làm thân cao su bị kéo lệch hoặc ép nén sai kỹ thuật.

Cấu tạo và vật liệu của khớp nối mềm AUT DN300

Khớp nối mềm AUT DN300 có cấu tạo gồm thân cao su đàn hồi, lớp vải gia cường, vòng chịu áp bên trong và hai mặt bích thép carbon. Các bộ phận này kết hợp với nhau để tạo thành cụm nối mềm có khả năng chịu áp, đàn hồi, giảm rung và hỗ trợ bảo vệ đường ống trong quá trình vận hành.

• Thân cao su EPDM: Là phần chính của khớp nối, có độ đàn hồi tốt, phù hợp với môi trường nước sạch, nước kỹ thuật, nước tuần hoàn và nhiều hệ thống thông dụng.
• Lớp vải gia cường nylon: Nằm bên trong thân cao su, giúp tăng độ bền, hạn chế biến dạng quá mức khi khớp nối làm việc dưới áp lực.
• Vòng chịu áp steel wire rope: Hỗ trợ giữ form thân cao su, tăng khả năng chịu áp và giúp sản phẩm ổn định hơn khi hệ thống vận hành.
• Mặt bích carbon steel: Dùng để kết nối với mặt bích đường ống, van hoặc thiết bị. Bề mặt được bảo vệ bằng lớp sơn epoxy tĩnh điện.
• Thiết kế thân bầu cao su: Giúp khớp nối hấp thụ rung động, giảm tiếng ồn và bù chuyển vị nhỏ tốt hơn so với đoạn nối kim loại cứng.
• Kết nối mặt bích: Phù hợp cho các hệ thống công nghiệp, dễ lắp đặt, dễ tháo kiểm tra và thuận tiện cho bảo trì.

Thông số kỹ thuật

Ưu điểm của khớp nối mềm AUT DN300

Khớp nối mềm AUT DN300 được lựa chọn cho các hệ thống đường ống lớn nhờ khả năng giảm rung, giảm ồn và hỗ trợ bảo vệ thiết bị. Với thân EPDM đàn hồi, lớp gia cường nylon và mặt bích carbon steel chắc chắn, sản phẩm phù hợp cho những vị trí cần giảm truyền lực trong quá trình vận hành.

• Giảm rung động từ máy bơm: Khớp nối giúp hấp thụ một phần rung động phát sinh từ máy bơm, hạn chế truyền lực sang đường ống.
• Giảm tiếng ồn hệ thống: Khi rung động được giảm bớt, tiếng ồn do dao động cơ học và va đập trên tuyến ống cũng được hạn chế.
• Bù giãn nở nhỏ: Thân cao su EPDM có khả năng co giãn trong giới hạn cho phép, hỗ trợ bù chuyển vị nhỏ của đường ống.
• Bảo vệ van và thiết bị: Giúp giảm lực tác động lên van, mặt bích, đồng hồ, máy bơm và các cụm thiết bị phía sau.
• Phù hợp tuyến ống DN300: Size 12 inch đáp ứng tốt cho hệ thống lưu lượng lớn, trạm bơm và đường ống chính.
• Kết nối mặt bích chắc chắn: Dễ lắp đặt, dễ tháo kiểm tra và phù hợp với công trình cần nghiệm thu kỹ thuật.
• Thân EPDM phù hợp môi trường nước: Dùng tốt cho nước sạch, nước kỹ thuật, nước tuần hoàn và hệ PCCC.
• Có hồ sơ công trình: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu dự án.

Khi nào nên chọn khớp nối mềm AUT DN300?

Khớp nối mềm AUT DN300 nên được chọn khi hệ thống sử dụng đường ống DN300 và cần giảm rung, giảm ồn hoặc bù chuyển vị nhỏ giữa hai đoạn ống. Đây là phụ kiện rất nên có tại các vị trí gần máy bơm, cụm thiết bị tạo rung hoặc khu vực đường ống có nguy cơ chịu dao động trong quá trình vận hành.

Nên chọn sản phẩm này khi:

• Tuyến ống sử dụng kích cỡ DN300 – 12 inch.
• Hệ thống cần khớp nối mềm kết nối mặt bích.
• Vị trí lắp gần máy bơm, chiller, tháp giải nhiệt hoặc cụm thiết bị tạo rung.
• Cần giảm truyền lực từ thiết bị sang đường ống.
• Hệ thống làm việc với nước sạch, nước kỹ thuật, nước tuần hoàn hoặc nước PCCC.
• Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
• Cần thiết bị có khả năng co giãn, giảm ồn và dễ thay thế khi bảo trì.

Không nên dùng khớp nối mềm AUT DN300 cho hóa chất mạnh, dầu, dung môi, môi trường nhiệt độ cao hoặc áp lực vượt quá giới hạn cho phép nếu chưa kiểm tra kỹ độ phù hợp của vật liệu EPDM và cấu hình mặt bích.

Ứng dụng thực tế của khớp nối mềm AUT DN300

Khớp nối mềm AUT DN300 được sử dụng phổ biến trong các hệ thống đường ống có máy bơm hoặc thiết bị tạo rung. Với kích cỡ DN300, sản phẩm phù hợp cho các tuyến ống lớn trong công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

Các ứng dụng phổ biến gồm:

• Hệ thống trạm bơm cấp nước sạch.
• Hệ thống PCCC trong nhà máy, tòa nhà, khu công nghiệp.
• Hệ thống HVAC, chiller, tháp giải nhiệt, nước tuần hoàn.
• Hệ thống xử lý nước, nước kỹ thuật, nước sản xuất.
• Đường ống gần máy bơm cần giảm rung và giảm ồn.
• Tuyến ống có yêu cầu bù giãn nở hoặc bù sai lệch nhỏ.
• Các công trình cần bảo vệ mặt bích, van, đồng hồ và thiết bị khỏi rung động cơ học.

Lưu ý khi chọn mua khớp nối mềm AUT DN300

Khi chọn khớp nối mềm AUT DN300, khách hàng cần kiểm tra đúng kích cỡ, áp lực làm việc, tiêu chuẩn mặt bích, chiều dài lắp đặt và môi trường sử dụng. Với khớp nối mềm, nếu chọn sai chiều dài hoặc lắp sai khoảng cách, thân cao su có thể bị kéo căng, ép nén quá mức hoặc làm việc không ổn định.

• Kiểm tra đúng kích cỡ đường ống là DN300 – 12 inch.
• Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
• Kiểm tra tiêu chuẩn mặt bích BS4504 hoặc tiêu chuẩn thực tế của công trình.
• Đối chiếu kích thước D = 450 mm, D1 = 410 mm, 12 lỗ Ø26 mm.
• Kiểm tra chiều dài lắp đặt L = 245 mm trước khi thi công.
• Xác nhận môi trường sử dụng có phù hợp với cao su EPDM hay không.
• Không chọn khớp nối mềm để thay thế cho đoạn ống chịu lực chính nếu hệ thống chưa có giá đỡ phù hợp.
• Với size DN300, cần kiểm tra thêm không gian lắp đặt, thao tác siết bulong và phương án nâng đỡ khi thi công.
• Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.

Lưu ý khi lắp đặt và bảo trì

Khớp nối mềm AUT DN300 cần được lắp đúng chiều dài thiết kế, đúng tiêu chuẩn mặt bích và không được ép lệch quá mức. Nếu lắp sai, thân cao su có thể bị xoắn, bị kéo căng hoặc chịu tải không đều, làm giảm tuổi thọ sản phẩm.

• Căn chỉnh hai mặt bích đồng tâm trước khi lắp.
• Không dùng khớp nối mềm để kéo lệch hai đoạn ống không thẳng hàng.
• Không ép nén hoặc kéo giãn thân cao su vượt quá giới hạn cho phép.
• Siết bulong đều theo đường chéo, tránh siết lệch một phía.
• Không để thân cao su chịu lực treo của đường ống; hệ thống cần có giá đỡ riêng.
• Không để vật sắc nhọn, tia hàn hoặc nhiệt cao tác động trực tiếp lên thân cao su.
• Sau khi lắp, chạy thử áp để kiểm tra độ kín tại mặt bích.
• Định kỳ kiểm tra bề mặt cao su, mặt bích, bulong và dấu hiệu rò rỉ.
• Nếu thân cao su phồng, nứt, biến dạng bất thường hoặc rò rỉ, cần dừng hệ thống để kiểm tra và thay thế kịp thời.

Câu hỏi thường gặp về khớp nối mềm AUT DN300

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục khớp nối mềm AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van, Y lọc, rọ bơm hoặc thiết bị bảo vệ đường ống, có thể xem nhóm van công nghiệp AUT để chọn thêm sản phẩm phù hợp.
