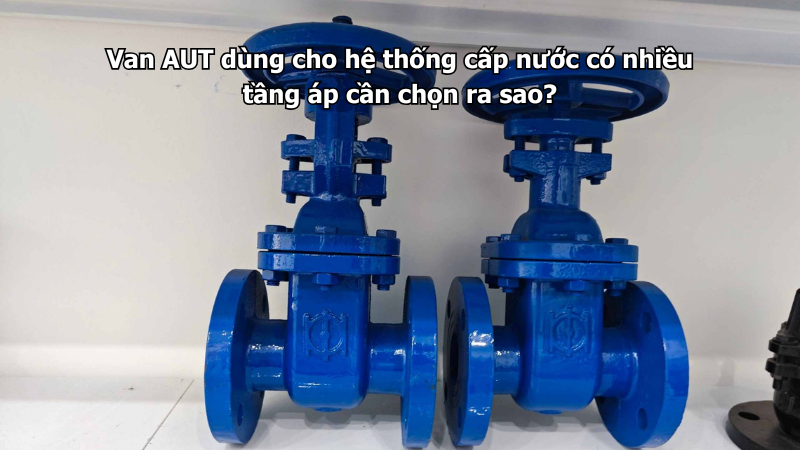

Van AUT dùng cho hệ thống cấp nước có nhiều tầng áp cần chọn ra sao?

Van AUT dùng cho hệ thống cấp nước có nhiều tầng áp cần được chọn theo đúng cấp áp lực từng khu vực, đúng vị trí lắp đặt, đúng loại van và đúng chức năng vận hành. Hệ thống nhiều tầng áp thường gặp trong tòa nhà cao tầng, khu dân cư, bệnh viện, trường học, nhà máy, khách sạn, trung tâm thương mại hoặc các công trình có nhiều khu vực dùng nước ở cao độ khác nhau. Nếu chọn van không phù hợp, hệ thống có thể bị tụt áp, nước hồi, rung đường ống, rò mặt bích hoặc khó kiểm soát khi bảo trì.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Với hệ thống cấp nước có nhiều tầng áp, không nên chọn toàn bộ van theo một thông số chung. Mỗi tầng áp có thể có áp lực khác nhau, lưu lượng khác nhau và yêu cầu vận hành khác nhau. Vì vậy, cần chia rõ khu vực áp thấp, áp trung bình, áp cao, tuyến sau bơm, tuyến hồi, tuyến cấp lên tầng và các nhánh cần cô lập riêng.

Hệ thống cấp nước có nhiều tầng áp là gì?

Hệ thống cấp nước có nhiều tầng áp là hệ thống được chia thành nhiều vùng áp lực khác nhau để cấp nước ổn định cho từng khu vực. Trong tòa nhà cao tầng, áp lực nước ở tầng thấp, tầng giữa và tầng cao thường không giống nhau. Nếu dùng một áp lực chung cho toàn bộ công trình, tầng cao có thể thiếu nước, còn tầng thấp có thể chịu áp quá lớn.

Trong nhà máy hoặc khu công nghiệp, nhiều tầng áp cũng có thể xuất hiện khi hệ thống có nhiều cụm bơm, nhiều khu sản xuất, nhiều thiết bị dùng nước ở áp lực khác nhau hoặc tuyến ống dài đi qua nhiều cao độ. Một số khu vực cần áp lực cao để vận hành thiết bị, trong khi khu vực sinh hoạt chỉ cần áp lực vừa phải.

Vì vậy, hệ thống thường được chia thành từng vùng áp lực riêng. Mỗi vùng cần van khóa, van 1 chiều, Y lọc, van xả khí hoặc thiết bị bảo vệ phù hợp theo điều kiện thực tế.

Vì sao hệ thống nhiều tầng áp cần chọn van AUT kỹ hơn?

Khi hệ thống có nhiều tầng áp, van không chỉ đóng mở nước mà còn liên quan trực tiếp đến an toàn áp lực, chống nước hồi, cô lập khu vực và bảo vệ thiết bị. Nếu chọn van có cấp áp lực thấp hơn yêu cầu, van có thể rò tại mặt bích, thân van hoặc gioăng khi bơm tăng áp hoạt động.

Nếu thiếu van 1 chiều, nước có thể chảy ngược từ vùng áp cao về vùng áp thấp hoặc hồi về bơm khi bơm dừng. Nếu thiếu van khóa từng vùng, mỗi lần sửa một khu vực có thể phải dừng nước nhiều tầng hoặc nhiều khu vực cùng lúc.

Ngoài ra, hệ thống nhiều tầng áp thường có tuyến ống đứng, tuyến dài và nhiều điểm cao. Khí trong đường ống, va đập nước và áp lực dao động là những vấn đề cần được kiểm soát bằng cách bố trí van đúng vị trí.

Chia rõ từng vùng áp lực trước khi chọn van

Trước khi chọn van AUT, cần xác định hệ thống có bao nhiêu vùng áp lực. Ví dụ, một tòa nhà có thể chia thành vùng tầng thấp, vùng tầng trung và vùng tầng cao. Một nhà máy có thể chia thành khu cấp nước sinh hoạt, khu sản xuất, khu làm mát và khu bơm tăng áp riêng.

Mỗi vùng áp lực cần được xem như một tuyến kỹ thuật riêng. Cần xác định áp lực vận hành, áp lực thử, lưu lượng, vị trí bơm, chiều dòng chảy, điểm cao, điểm thấp và thiết bị cần bảo vệ trong từng vùng.

Không nên dùng một loại van cùng cấp áp cho toàn bộ hệ thống nếu các vùng có áp lực khác nhau. Vùng áp cao cần van có thông số phù hợp áp lực cao hơn. Vùng áp thấp cần chú ý chọn van không gây cản dòng quá mức.

Chọn đúng cấp áp lực cho từng tầng áp

Cấp áp lực là tiêu chí rất quan trọng khi chọn van AUT cho hệ thống nhiều tầng áp. Van cần phù hợp với áp lực vận hành bình thường và áp lực thử của từng vùng. Với vùng gần máy bơm hoặc vùng cấp lên tầng cao, áp lực có thể lớn hơn nhiều so với tuyến cấp nước thông thường.

Trước khi đặt van, cần kiểm tra thông số PN trên bản vẽ hoặc theo yêu cầu kỹ thuật. Không nên chỉ dựa vào DN đường ống. Hai van cùng DN nhưng cấp áp lực khác nhau có thể phù hợp với các điều kiện vận hành khác nhau.

Nếu chọn van sai cấp áp, sự cố thường không xuất hiện ngay khi lắp đặt mà có thể phát sinh sau khi chạy bơm, thử áp hoặc vận hành lâu dài. Các dấu hiệu thường gặp là rò mặt bích, thấm nước tại nắp van, gioăng nhanh hỏng hoặc bulong bị lỏng do rung áp.

Chọn van khóa AUT cho từng vùng áp lực

Mỗi vùng áp lực nên có van khóa riêng để cô lập khi cần bảo trì. Van khóa có thể là van cổng AUT hoặc van bướm AUT tùy kích cỡ đường ống và không gian lắp đặt.

Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, thường mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, không gian hẹp, cần thao tác nhanh và thiết kế gọn trong phòng kỹ thuật, hố van hoặc tầng kỹ thuật.

Việc bố trí van khóa theo từng vùng áp giúp đội vận hành dễ kiểm soát hệ thống. Khi một vùng cần sửa chữa, có thể đóng van của vùng đó mà không ảnh hưởng đến toàn bộ công trình.

Van 1 chiều AUT rất quan trọng giữa các vùng áp

Van 1 chiều AUT là thiết bị cần được chú ý trong hệ thống nhiều tầng áp. Van giúp ngăn nước chảy ngược từ vùng áp cao về vùng áp thấp, ngăn nước hồi về bơm và hạn chế tụt áp khi bơm dừng.

Trong hệ thống có nhiều bơm chạy luân phiên, mỗi đường đẩy của bơm thường cần van 1 chiều riêng. Nếu thiếu van 1 chiều, nước từ bơm đang chạy có thể chảy ngược qua bơm đang dừng, gây rung, tiếng đập và mất ổn định áp lực.

Khi lắp van 1 chiều AUT, cần kiểm tra đúng chiều mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi thực tế từ bơm hoặc từ vùng cấp về khu vực sử dụng. Đây là lỗi rất cần tránh vì lắp ngược chiều có thể làm hệ thống không cấp được nước hoặc không chống hồi đúng chức năng.

Y lọc AUT giúp bảo vệ thiết bị trong từng tầng áp

Trong hệ thống nhiều tầng áp, mỗi vùng thường có thiết bị riêng như đồng hồ nước, van điều khiển, van giảm áp, bơm tăng áp, cảm biến áp lực hoặc bộ trao đổi nhiệt. Y lọc AUT nên được cân nhắc trước các thiết bị này để giữ lại cặn, mạt hàn, rỉ sét và rác nhỏ trong đường ống.

Đặc biệt với hệ thống mới thi công hoặc cải tạo, cặn trong ống có thể bị cuốn đi khi chạy thử. Nếu không có Y lọc, cặn có thể làm kẹt van điều khiển, tắc đồng hồ, kẹt van 1 chiều hoặc làm thiết bị đo hoạt động không chính xác.

Khi lắp Y lọc AUT, cần chừa đủ không gian tháo nắp lọc và vệ sinh lưới. Với hệ thống nhiều tầng áp, nếu Y lọc bị tắc ở một vùng, áp lực vùng đó có thể giảm rõ rệt, gây nước yếu hoặc vận hành không ổn định.

Van xả khí AUT tại điểm cao của tuyến áp

Hệ thống nhiều tầng áp thường có nhiều tuyến ống đứng, tuyến đi lên cao hoặc tuyến cấp cho nhiều tầng. Đây là các vị trí dễ tích khí trong quá trình nạp nước, vận hành hoặc sau khi bảo trì.

Khí tích tụ trong đường ống có thể làm dòng nước không đều, gây rung, tiếng ồn, tụt áp cục bộ hoặc nước lúc mạnh lúc yếu. Van xả khí AUT nên được bố trí tại điểm cao phù hợp theo thiết kế để giúp hệ thống thoát khí tốt hơn.

Khi lắp van xả khí, cần chọn vị trí dễ kiểm tra và bảo trì. Không nên đặt van xả khí ở nơi bị che kín, quá cao nhưng không có lối tiếp cận hoặc gần khu vực dễ bị nước xả ảnh hưởng đến thiết bị điện.

Khớp nối mềm AUT tại khu vực gần bơm tăng áp

Máy bơm trong hệ thống nhiều tầng áp thường hoạt động với áp lực và tần suất cao hơn hệ thống thông thường. Khi bơm chạy, rung động có thể truyền sang đường ống, van và mặt bích xung quanh.

Khớp nối mềm AUT có thể được lắp gần bơm để giảm truyền rung, hạn chế tiếng ồn và bảo vệ mối nối mặt bích. Thiết bị này đặc biệt hữu ích tại phòng bơm, cụm bơm tăng áp, tầng hầm kỹ thuật hoặc khu vực có nhiều bơm hoạt động luân phiên.

Tuy nhiên, khớp nối mềm không thay thế giá đỡ đường ống. Đường ống trước và sau khớp nối vẫn cần được cố định chắc chắn, không để toàn bộ trọng lượng van và ống dồn vào khớp nối mềm.

Chú ý van giảm áp và vị trí van AUT đi kèm

Trong hệ thống nhiều tầng áp, một số vùng có thể cần van giảm áp để bảo vệ thiết bị và đường ống phía sau. Van AUT không thay thế van giảm áp, nhưng các dòng van AUT như van khóa, Y lọc và van 1 chiều thường được bố trí đi kèm để hỗ trợ vận hành.

Trước van giảm áp nên có Y lọc để bảo vệ thiết bị khỏi cặn. Trước và sau van giảm áp nên có van khóa để dễ tháo bảo trì. Tùy thiết kế, có thể cần thêm đồng hồ áp để kiểm tra áp lực trước và sau thiết bị.

Nếu không bố trí van khóa và Y lọc đúng cách, khi van giảm áp gặp lỗi, việc sửa chữa sẽ khó hơn và nguy cơ cặn làm hỏng thiết bị cũng cao hơn.

Chú ý hiện tượng nước hồi giữa các tầng áp

Nước hồi là vấn đề rất cần quan tâm trong hệ thống có nhiều tầng áp. Khi một vùng áp cao liên thông với vùng áp thấp mà không có biện pháp kiểm soát, nước có thể chảy ngược, làm áp lực dao động hoặc gây tiếng đập trong đường ống.

Van 1 chiều AUT được dùng để hạn chế hiện tượng này tại các vị trí cần dòng chảy một chiều. Đặc biệt sau bơm, tại đường cấp lên bồn, đường đẩy vào vùng áp cao hoặc các nhánh có áp lực khác nhau, van 1 chiều cần được kiểm tra kỹ.

Nếu hệ thống có dấu hiệu áp tụt nhanh sau khi bơm dừng, tiếng đập trong ống hoặc bơm đóng ngắt bất thường, nên kiểm tra van 1 chiều trước tiên.

Chú ý áp lực thấp ở cuối vùng cấp nước

Trong hệ thống nhiều tầng áp, không phải vùng nào cũng gặp áp cao. Một số vị trí cuối tuyến, tầng cao hoặc nhánh xa bơm có thể gặp tình trạng áp lực thấp. Khi đó, van AUT cần được chọn sao cho không gây cản dòng thêm.

Không nên chọn van nhỏ hơn đường ống. Không nên lắp quá nhiều phụ kiện không cần thiết trên tuyến đã yếu áp. Y lọc nếu có cần được vệ sinh định kỳ để tránh tắc lọc làm nước yếu hơn.

Van khóa như van cổng AUT hoặc van bướm AUT nên mở hoàn toàn trong trạng thái vận hành bình thường. Nếu để mở lưng chừng, dòng nước có thể bị cản và làm áp lực phía sau giảm.

Chú ý chia tuyến và đánh dấu từng vùng áp

Hệ thống nhiều tầng áp thường phức tạp hơn hệ thống cấp nước đơn giản. Vì vậy, các van cần được đánh dấu rõ ràng theo từng vùng áp, từng tầng, từng khu vực hoặc từng cụm bơm.

Nhãn van nên thể hiện chức năng như van tổng vùng áp thấp, van cấp vùng áp trung, van sau bơm tăng áp, van 1 chiều đường đẩy, Y lọc trước van giảm áp hoặc van khóa từng tầng. Việc đánh dấu giúp đội vận hành tránh đóng nhầm, mở nhầm hoặc xử lý sai khu vực.

Ngoài nhãn van, nên có sơ đồ vận hành tại phòng kỹ thuật. Với công trình lớn, đây là yếu tố rất quan trọng để bảo trì nhanh và an toàn.

Checklist chọn van AUT cho hệ thống nhiều tầng áp

Những lỗi thường gặp khi chọn van cho hệ thống nhiều tầng áp

Lỗi đầu tiên là chọn cùng một cấp áp lực cho toàn bộ hệ thống mà không phân biệt vùng áp cao, áp thấp. Lỗi thứ hai là thiếu van 1 chiều sau bơm hoặc giữa các vùng áp, gây nước hồi và áp lực dao động.

Lỗi thứ ba là không có van khóa riêng từng vùng, khiến khi sửa chữa một khu vực phải dừng nước diện rộng. Lỗi thứ tư là thiếu Y lọc trước van giảm áp, đồng hồ hoặc thiết bị quan trọng, làm cặn gây kẹt và ảnh hưởng vận hành.

Lỗi thứ năm là không đánh dấu van theo vùng áp. Với hệ thống nhiều tầng áp, việc đóng nhầm van có thể làm mất nước một khu vực lớn hoặc gây áp lực bất thường cho tuyến khác.

Kết luận

Van AUT dùng cho hệ thống cấp nước có nhiều tầng áp cần được chọn theo từng vùng áp lực cụ thể. Cần kiểm tra đúng DN, đúng áp lực, đúng vị trí lắp đặt, đúng chiều dòng chảy và đúng chức năng từng loại van. Van khóa AUT dùng để cô lập từng vùng, van 1 chiều AUT dùng để chống nước hồi, Y lọc AUT dùng để bảo vệ thiết bị, van xả khí AUT dùng tại điểm cao và khớp nối mềm AUT dùng gần bơm nếu có rung động.

Với hệ thống nhiều tầng áp, yếu tố quan trọng nhất là không chọn van theo một thông số chung cho toàn bộ công trình. Cần chia vùng áp rõ ràng, kiểm tra áp lực vận hành, bố trí van khóa từng khu vực và đánh dấu van đầy đủ để vận hành an toàn, dễ bảo trì.
