Van bướm tín hiệu điện AUT DN250

Model: AUT FIG065 – signal gearbox.
Kích thước: DN250 tương đương 10 inch.
Áp lực làm việc: PN10 – PN16.
Nominal test: 1.6 MPa.
Áp lực thử thân: 2.4 MPa.
Áp lực thử kín: 1.76 MPa.
Nhiệt độ thiết kế: -10°C ~ 100°C.
Môi trường sử dụng: Water, Oil, Gas.
Tiêu chuẩn thiết kế: API609.
Tiêu chuẩn kết nối: EN1092-1 PN10/PN16.
Tiêu chuẩn kiểm tra: API598.
Vật liệu thân van: DI – gang dẻo.
Đĩa van: CF8.
Ty van: SS416.
Gioăng làm kín: EPDM.
Bushing: Polymer.
Gear box: DI – gang dẻo.
Hồ sơ đi kèm: CO, CQ, Invoice, Packing list.

📘 Xem và tải Catalogue AUT

Category: Van bướm tín hiệu điện AUT

Liên hệ báo giá ( 8h - 17h )

0983 95 83 87

0963 83 87 95

0945 87 99 66

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

Chính hãng 100%

Giá rẻ nhất

Hàng có sẵn

Đầy đủ CO - CQ

Giao toàn quốc

Tư vấn miễn phí

Description

Van bướm tín hiệu điện AUT DN250 là gì?

Van bướm tín hiệu điện AUT DN250 là loại van bướm vận hành bằng tay quay hộp số, được tích hợp thêm hộp tín hiệu điện để báo trạng thái đóng hoặc mở của van. Khi người vận hành xoay tay quay để thay đổi trạng thái, hộp tín hiệu sẽ ghi nhận vị trí làm việc và gửi tín hiệu phản hồi về tủ điều khiển hoặc hệ thống giám sát.

Điểm cần phân biệt rõ là dòng van này không phải van bướm điều khiển điện tự động. Van không tự đóng mở bằng motor điện. Người vận hành vẫn thao tác đóng mở bằng tay quay, còn phần tín hiệu điện chỉ dùng để báo trạng thái van đang đóng hay mở. Vì vậy, sản phẩm phù hợp với các hệ thống cần giám sát trạng thái van từ xa nhưng không yêu cầu điều khiển tự động hoàn toàn.

Với kích cỡ DN250 – 10 inch, van thường được lắp trên các tuyến ống chính, đường ống cấp nước lưu lượng lớn, hệ thống PCCC, trạm bơm, hệ thống xử lý nước và các khu vực kỹ thuật trong nhà máy. Theo catalogue AUT, model FIG065 sử dụng thân van bằng DI – gang dẻo, đĩa CF8, ty van SS416, seat EPDM, gear box DI và kết nối wafer theo tiêu chuẩn EN1092-1 PN10/PN16.

Với kích cỡ DN250, thiết kế wafer gọn và khả năng báo trạng thái đóng/mở, sản phẩm là lựa chọn phù hợp trong nhóm van bướm AUT cho các công trình cần quản lý trạng thái van rõ ràng tại phòng bơm, tủ điều khiển hoặc trung tâm giám sát kỹ thuật.

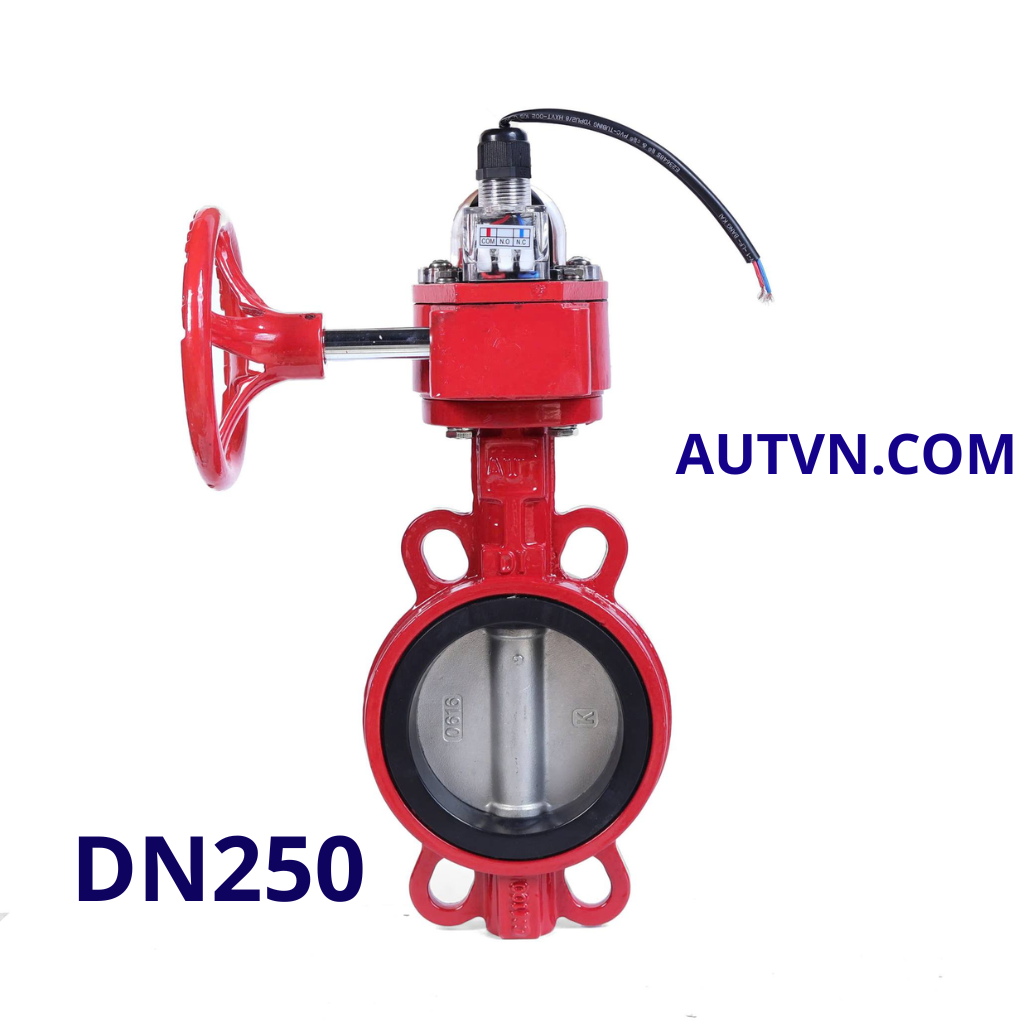

Van bướm tín hiệu điện AUT DN250

Kích cỡ DN250 phù hợp với vị trí lắp đặt nào?

DN250 là kích cỡ danh nghĩa của van, tương đương khoảng 10 inch. Đây là size lớn, thường dùng tại các tuyến ống có lưu lượng cao hơn DN150 và DN200. Trong thực tế, DN250 thường xuất hiện ở tuyến cấp nước chính, phòng bơm công suất lớn, hệ thống PCCC, xử lý nước hoặc các tuyến ống kỹ thuật cần theo dõi trạng thái van từ xa.

Một số cách gọi phổ biến của sản phẩm:

Van bướm tín hiệu điện AUT DN250.
Van bướm AUT DN250 có hộp tín hiệu điện.
Van bướm wafer AUT DN250 signal gearbox.
Van bướm AUT FIG065 DN250.
Van bướm tín hiệu điện AUT 10 inch.

Theo bảng kích thước catalogue, van DN250 có chiều dài thân L = 65.5 mm, kích thước A = 267 mm, B = 207 mm, H = 22 mm, top flange F10. Mặt bích PN10 có đường kính D = 350 mm, số lỗ bích 12 lỗ Ø23; mặt bích PN16 có đường kính D = 355 mm, số lỗ bích 12 lỗ Ø23. Khi chọn mua, cần kiểm tra kỹ tiêu chuẩn mặt bích PN10 hay PN16 để tránh sai lệch khi lắp đặt tại công trình.

Cấu tạo và vật liệu của van bướm tín hiệu điện AUT DN250

Van bướm tín hiệu điện AUT DN250 có cấu tạo gồm thân van wafer, đĩa van, ty van, seat làm kín, tay quay hộp số và hộp tín hiệu điện. Thiết kế này giúp van vừa có thể đóng mở tại chỗ bằng tay quay, vừa báo trạng thái về hệ thống giám sát.

Thân van: Làm bằng DI – gang dẻo, có độ bền cơ học tốt, phù hợp với kết cấu lắp kẹp giữa hai mặt bích.
Đĩa van: Làm bằng CF8, là bộ phận trực tiếp tiếp xúc với dòng chảy và xoay để đóng mở van.
Ty van: Sử dụng vật liệu SS416, giúp truyền lực từ tay quay hộp số xuống đĩa van.
Taper pin: Làm bằng SS304, có nhiệm vụ liên kết và cố định các chi tiết truyền động.
Seat làm kín: Sử dụng EPDM, giúp làm kín khi van đóng.
Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục và giảm ma sát khi vận hành.
O-ring: Làm bằng EPDM, hỗ trợ chống rò tại các vị trí cần làm kín.
Gear box: Làm bằng DI – gang dẻo, tích hợp cơ cấu tay quay và hộp tín hiệu điện để báo trạng thái van.

Thông số kỹ thuật

Thông số	Giá trị
Model	AUT FIG065 – Signal Gearbox
Tên dòng sản phẩm	Wafer Butterfly Valve with Signal Gearbox
Kích thước	DN250 – 10 inch
Áp lực làm việc	PN10 – PN16
Nominal test	1.6 MPa
Áp lực thử thân	2.4 MPa
Áp lực thử kín	1.76 MPa
Nhiệt độ thiết kế	-10°C ~ 100°C
Môi trường sử dụng	Water, Oil, Gas
Tiêu chuẩn thiết kế & sản xuất	API609
Tiêu chuẩn chiều dài	API609
Tiêu chuẩn mặt bích	EN1092-1 PN10/PN16
Tiêu chuẩn kiểm tra	API598
Thân van	DI – gang dẻo
Đĩa van	CF8
Ty van	SS416
Taper pin	SS304
Seat	EPDM
Bushing	Polymer
O-ring	EPDM
Gear box	DI – gang dẻo
Chiều dài thân L	65.5 mm
Kích thước A / B / H	267 mm / 207 mm / 22 mm
Top flange	F10
ISO5211 OD / C	125 mm / 102 mm
ISO5211 n1-Ød1	4-12
Mặt bích PN10	D = 350 mm, 12-Ø23
Mặt bích PN16	D = 355 mm, 12-Ø23
Xuất xứ	AUT – Malaysia
Hồ sơ đi kèm	CO, CQ, Invoice, Packing list

Ưu điểm của van bướm tín hiệu điện AUT DN250

Van bướm tín hiệu điện AUT DN250 phù hợp với các hệ thống đường ống lớn, nơi việc kiểm soát trạng thái đóng/mở của van có ý nghĩa quan trọng trong vận hành. So với van bướm tay quay thông thường, dòng có tín hiệu điện giúp người quản lý theo dõi trạng thái van thuận tiện hơn.

Báo trạng thái đóng/mở về tủ điều khiển: Hộp tín hiệu giúp người vận hành biết van đang mở hay đóng mà không cần kiểm tra trực tiếp tại vị trí lắp.
Vận hành tại chỗ bằng tay quay hộp số: Van vẫn thao tác thủ công, dễ chủ động khi vận hành, bảo trì hoặc xử lý tình huống tại công trình.
Phù hợp tuyến ống lớn DN250: Đây là kích cỡ thường dùng cho đường ống chính, trạm bơm, hệ PCCC và hệ cấp nước có lưu lượng cao.
Thiết kế wafer tiết kiệm không gian: Van lắp kẹp giữa hai mặt bích, chiều dài thân ngắn, phù hợp với phòng bơm hoặc khu vực kỹ thuật có nhiều đường ống.
Vật liệu rõ ràng theo catalogue: Thân DI, đĩa CF8, ty SS416, seat EPDM và gear box DI giúp dễ đối chiếu hồ sơ kỹ thuật.
Phù hợp mặt bích PN10/PN16: Đáp ứng nhiều hệ thống đường ống thông dụng trong công trình dân dụng, công nghiệp và PCCC.
Hỗ trợ hồ sơ nghiệm thu: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu dự án.

Khi nào nên chọn van bướm AUT DN250 có tín hiệu điện?

Van bướm tín hiệu điện AUT DN250 nên được lựa chọn khi hệ thống cần kiểm soát trạng thái đóng/mở của van nhưng vẫn muốn vận hành bằng tay quay hộp số. Đây là lựa chọn phù hợp cho các tuyến ống quan trọng, nơi việc van bị đóng hoặc mở sai trạng thái có thể ảnh hưởng đến hoạt động của toàn hệ thống.

Nên chọn sản phẩm này khi:

Đường ống sử dụng kích cỡ DN250 – 10 inch.
Cần van bướm wafer lắp gọn giữa hai mặt bích.
Hệ thống cần tín hiệu báo trạng thái đóng/mở của van.
Vị trí lắp thuộc hệ PCCC, trạm bơm, tuyến cấp nước chính hoặc phòng kỹ thuật.
Công trình cần vận hành thủ công nhưng vẫn có tín hiệu phản hồi về tủ điều khiển.
Môi trường sử dụng là nước, dầu, khí trong điều kiện phù hợp với vật liệu EPDM.
Hệ thống yêu cầu kết nối mặt bích theo EN1092-1 PN10/PN16.

Không nên nhầm dòng này với van bướm điều khiển điện. Nếu cần van tự động đóng/mở bằng motor điện, nên chọn dòng điều khiển điện thay vì dòng signal gearbox.

Ứng dụng thực tế của van bướm tín hiệu điện AUT DN250

Với kích cỡ DN250 và khả năng báo tín hiệu đóng/mở, sản phẩm thường được dùng trong các hệ thống kỹ thuật cần quản lý trạng thái van rõ ràng. Đây là size phù hợp cho các tuyến ống có lưu lượng lớn và cần kiểm soát vận hành chặt chẽ.

Các ứng dụng phổ biến gồm:

Hệ thống PCCC cần giám sát trạng thái van tại tủ điều khiển.
Phòng bơm kỹ thuật trong nhà máy, tòa nhà, khu công nghiệp.
Đường ống cấp nước chính, nước kỹ thuật, nước tuần hoàn.
Hệ thống xử lý nước, cấp thoát nước và tuyến ống phụ trợ.
Tuyến ống dầu hoặc khí trong điều kiện phù hợp với vật liệu và thông số làm việc.
Các vị trí cần truyền tín hiệu về trung tâm giám sát.
Công trình cần van vận hành thủ công nhưng vẫn kiểm soát được trạng thái đóng/mở.

Lưu ý khi chọn mua van bướm tín hiệu điện AUT DN250

Khi chọn van bướm tín hiệu điện AUT DN250, khách hàng cần kiểm tra đồng thời phần cơ khí, phần mặt bích và phần tín hiệu. Với kích cỡ DN250, sai lệch về đường kính mặt bích hoặc không gian lắp đặt có thể gây khó khăn khi thi công.

Kiểm tra đúng kích cỡ đường ống là DN250 – 10 inch.
Đối chiếu mặt bích theo tiêu chuẩn EN1092-1 PN10/PN16.
Lưu ý PN10 dùng D = 350 mm, 12 lỗ Ø23; PN16 dùng D = 355 mm, 12 lỗ Ø23 theo bảng catalogue.
Kiểm tra môi trường sử dụng có phù hợp với seat EPDM hay không.
Xác định rõ nhu cầu chỉ báo tín hiệu hay cần van điều khiển điện tự động.
Kiểm tra không gian lắp đặt để hộp tín hiệu và dây điện không bị vướng.
Đấu nối tín hiệu đúng theo hướng dẫn kỹ thuật để tránh báo sai trạng thái.
Với hệ thống PCCC hoặc công trình nghiệm thu, nên yêu cầu đủ CO, CQ, Invoice, Packing list.
Nên kiểm tra trạng thái đóng/mở và tín hiệu phản hồi trước khi bàn giao hệ thống.

Lưu ý khi lắp đặt và bảo trì

Van bướm tín hiệu điện AUT DN250 có thêm hộp tín hiệu điện nên khi lắp đặt cần chú ý cả phần căn chỉnh cơ khí và phần đấu nối tín hiệu. Với size DN250, cần căn chỉnh kỹ để van đóng mở nhẹ, không cạ đĩa và tín hiệu phản hồi đúng trạng thái.

Vệ sinh sạch hai đầu đường ống trước khi lắp để tránh cặn bẩn làm xước seat EPDM.
Đặt van đúng tâm giữa hai mặt bích để đĩa van xoay không bị cạ.
Nên để đĩa van mở nhẹ trong quá trình căn chỉnh và siết bulong.
Siết bulong đều theo đường chéo, không siết lệch một phía.
Kiểm tra đúng đường kính mặt bích và số lỗ bích theo PN10 hoặc PN16 trước khi lắp đặt.
Với van DN250, nên có biện pháp nâng đỡ phù hợp trong quá trình căn chỉnh để tránh lệch tâm.
Sau khi lắp, xoay tay quay kiểm tra hành trình đóng mở từ 0–90 độ.
Kiểm tra tín hiệu phản hồi ở cả trạng thái đóng và mở trước khi đưa vào sử dụng.
Không để hộp tín hiệu và dây điện bị va đập, ngập nước hoặc kéo căng.
Nếu tín hiệu báo sai trạng thái, cần kiểm tra lại công tắc hành trình, dây đấu nối và cơ cấu truyền tín hiệu.

Câu hỏi thường gặp về van bướm tín hiệu điện AUT DN250

Van bướm tín hiệu điện AUT DN250 là model nào?

Van bướm tín hiệu điện AUT DN250 thuộc model AUT FIG065 – Wafer Butterfly Valve with Signal Gearbox. Đây là dòng van bướm tay quay hộp số có thêm hộp tín hiệu điện để báo trạng thái đóng/mở.

Van bướm tín hiệu điện AUT DN250 có tự đóng mở bằng điện không?

Không. Dòng này vẫn vận hành bằng tay quay hộp số. Phần tín hiệu điện chỉ dùng để báo trạng thái đóng/mở của van. Nếu cần tự động đóng mở bằng motor điện, nên chọn van bướm điều khiển điện.

Van bướm AUT FIG065 DN250 dùng cho môi trường nào?

Theo catalogue, dòng van này có thể dùng cho Water, Oil, Gas trong điều kiện phù hợp với vật liệu cấu tạo, đặc biệt là seat EPDM và thông số áp lực, nhiệt độ của hệ thống.

Van bướm tín hiệu điện AUT DN250 chịu nhiệt bao nhiêu?

Theo thông số catalogue, nhiệt độ thiết kế của van là -10°C đến 100°C. Khi sử dụng thực tế, cần kiểm tra thêm môi trường, áp lực và điều kiện vận hành của hệ thống.

Van bướm tín hiệu điện AUT DN250 kết nối mặt bích tiêu chuẩn nào?

Van sử dụng kiểu kết nối wafer, lắp kẹp giữa hai mặt bích theo tiêu chuẩn EN1092-1 PN10/PN16. Với DN250, PN10 là D = 350 mm, 12 lỗ Ø23; PN16 là D = 355 mm, 12 lỗ Ø23 theo bảng catalogue.

Khi nào nên dùng van bướm tín hiệu điện thay vì van tay quay thường?

Nên dùng van bướm tín hiệu điện khi hệ thống cần biết trạng thái van đang đóng hay mở từ tủ điều khiển hoặc trung tâm giám sát. Nếu chỉ cần đóng mở tại chỗ và không cần tín hiệu phản hồi, có thể dùng van tay quay thông thường.

Khách hàng cần các size khác có thể xem thêm tại danh mục van bướm tín hiệu điện AUT để lựa chọn đúng kích cỡ theo bản vẽ, tiêu chuẩn mặt bích và yêu cầu giám sát của công trình. Trường hợp hệ thống cần van tự động đóng/mở bằng motor thay vì chỉ báo trạng thái, có thể tham khảo thêm nhóm van bướm điều khiển điện AUT để chọn đúng dòng sản phẩm phù hợp.
