Van bướm tín hiệu điện AUT DN100

Model: AUT FIG065 – signal gearbox.
Kích thước: DN100 tương đương 4 inch.
Áp lực làm việc: PN10 – PN16.
Nominal test: 1.6 MPa.
Áp lực thử thân: 2.4 MPa.
Áp lực thử kín: 1.76 MPa.
Nhiệt độ thiết kế: -10°C ~ 100°C.
Môi trường sử dụng: Water, Oil, Gas.
Tiêu chuẩn thiết kế: API609.
Tiêu chuẩn kết nối: EN1092-1 PN10/PN16.
Tiêu chuẩn kiểm tra: API598.
Vật liệu thân van: DI – gang dẻo.
Đĩa van: CF8.
Ty van: SS416.
Gioăng làm kín: EPDM.
Bushing: Polymer.
Gear box: DI – gang dẻo.
Hồ sơ đi kèm: CO, CQ, Invoice, Packing list.

📘 Xem và tải Catalogue AUT

Category: Van bướm tín hiệu điện AUT

Liên hệ báo giá ( 8h - 17h )

0983 95 83 87

0963 83 87 95

0945 87 99 66

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

Chính hãng 100%

Giá rẻ nhất

Hàng có sẵn

Đầy đủ CO - CQ

Giao toàn quốc

Tư vấn miễn phí

Description

Van bướm tín hiệu điện AUT DN100 là gì?

Van bướm tín hiệu điện AUT DN100 là loại van bướm vận hành bằng tay quay hộp số, được tích hợp thêm bộ tín hiệu điện để phản hồi trạng thái đóng hoặc mở của van. Khi người vận hành xoay tay quay để đóng/mở van, hộp tín hiệu sẽ nhận biết vị trí làm việc và gửi tín hiệu về tủ điều khiển, trung tâm giám sát hoặc hệ thống quản lý kỹ thuật của công trình.

Điểm cần phân biệt rõ là dòng van này không phải van bướm điều khiển điện tự động. Van không tự đóng mở bằng motor điện, mà vẫn đóng mở bằng tay quay. Phần tín hiệu điện có nhiệm vụ báo trạng thái, giúp người quản lý biết van đang đóng hay mở mà không cần kiểm tra trực tiếp tại vị trí lắp.

Với kích cỡ DN100 – 4 inch, sản phẩm thường được dùng trên các tuyến ống có lưu lượng trung bình, phổ biến trong hệ thống PCCC, trạm bơm, cấp nước nhà xưởng, đường ống kỹ thuật tòa nhà và các hệ thống cần giám sát trạng thái van rõ ràng. Theo catalogue AUT, model FIG065 có thân van bằng DI – gang dẻo, đĩa CF8, ty van SS416, seat EPDM, gear box DI và kiểu kết nối wafer theo tiêu chuẩn EN1092-1 PN10/PN16.

Với thiết kế wafer gọn, vận hành bằng tay quay hộp số và có khả năng báo tín hiệu đóng/mở, sản phẩm là lựa chọn phù hợp trong nhóm van bướm AUT dùng cho các công trình cần theo dõi trạng thái van tại tủ điều khiển hoặc phòng kỹ thuật.

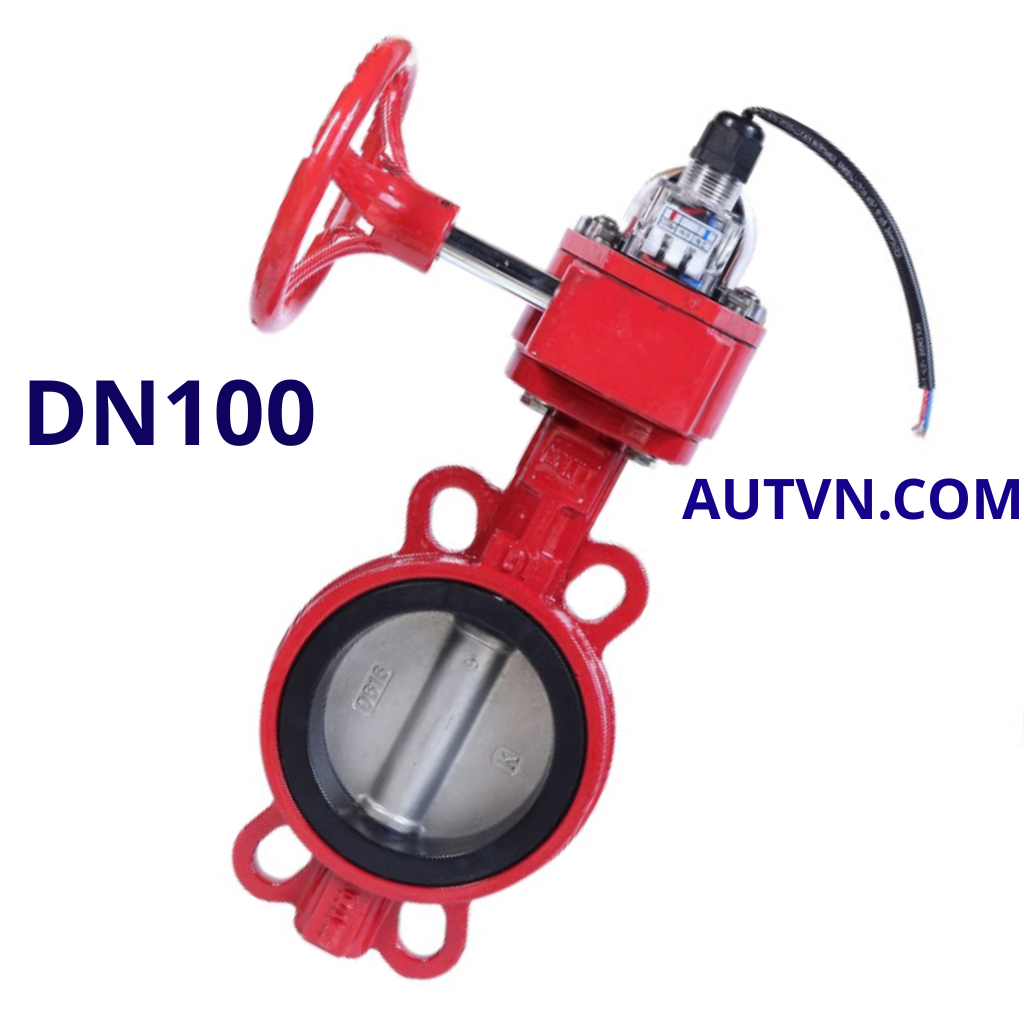

Van bướm tín hiệu điện AUT DN100

Kích cỡ DN100 phù hợp với vị trí lắp đặt nào?

DN100 là kích cỡ danh nghĩa của van, tương đương khoảng 4 inch. Đây là size rất phổ biến trong các hệ thống đường ống công trình, thường xuất hiện ở tuyến ống chính cỡ vừa, nhánh cấp nước lớn, phòng bơm kỹ thuật hoặc tuyến ống PCCC cần kiểm soát trạng thái đóng/mở.

Một số cách gọi phổ biến của sản phẩm:

Van bướm tín hiệu điện AUT DN100.
Van bướm AUT DN100 có hộp tín hiệu điện.
Van bướm wafer AUT DN100 signal gearbox.
Van bướm AUT FIG065 DN100.
Van bướm tín hiệu điện AUT 4 inch.

Theo bảng kích thước catalogue, van DN100 có chiều dài thân L = 51.5 mm, kích thước A = 164.5 mm, B = 110.5 mm, H = 11 mm, top flange F07. Mặt bích PN10 và PN16 có đường kính D = 180 mm, số lỗ bích 8 lỗ Ø19. Khi chọn mua, khách hàng nên kiểm tra tiêu chuẩn mặt bích, vị trí lắp đặt và không gian đấu nối tín hiệu để đảm bảo van lắp đúng và dễ vận hành.

Cấu tạo và vật liệu của van bướm tín hiệu điện AUT DN100

Van bướm tín hiệu điện AUT DN100 có cấu tạo gồm thân van wafer, đĩa van, ty van, seat làm kín, tay quay hộp số và hộp tín hiệu điện. Cấu tạo này giúp van vừa đóng mở thủ công tại chỗ, vừa phản hồi trạng thái van về hệ thống giám sát.

Thân van: Làm bằng DI – gang dẻo, có độ cứng tốt, phù hợp lắp kẹp giữa hai mặt bích.
Đĩa van: Làm bằng CF8, là bộ phận trực tiếp tiếp xúc với dòng chảy và xoay để đóng mở van.
Ty van: Sử dụng vật liệu SS416, giúp truyền lực từ bộ tay quay hộp số xuống đĩa van.
Taper pin: Làm bằng SS304, có nhiệm vụ liên kết và cố định các chi tiết truyền động.
Seat làm kín: Sử dụng EPDM, giúp làm kín khi van đóng.
Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục và giảm ma sát khi vận hành.
O-ring: Làm bằng EPDM, hỗ trợ chống rò tại các vị trí cần làm kín.
Gear box: Làm bằng DI – gang dẻo, tích hợp cơ cấu tay quay và hộp tín hiệu điện để báo trạng thái van.

Thông số kỹ thuật

Thông số	Giá trị
Model	AUT FIG065 – Signal Gearbox
Tên dòng sản phẩm	Wafer Butterfly Valve with Signal Gearbox
Kích thước	DN100 – 4 inch
Áp lực làm việc	PN10 – PN16
Nominal test	1.6 MPa
Áp lực thử thân	2.4 MPa
Áp lực thử kín	1.76 MPa
Nhiệt độ thiết kế	-10°C ~ 100°C
Môi trường sử dụng	Water, Oil, Gas
Tiêu chuẩn thiết kế & sản xuất	API609
Tiêu chuẩn chiều dài	API609
Tiêu chuẩn mặt bích	EN1092-1 PN10/PN16
Tiêu chuẩn kiểm tra	API598
Thân van	DI – gang dẻo
Đĩa van	CF8
Ty van	SS416
Taper pin	SS304
Seat	EPDM
Bushing	Polymer
O-ring	EPDM
Gear box	DI – gang dẻo
Chiều dài thân L	51.5 mm
Kích thước A / B / H	164.5 mm / 110.5 mm / 11 mm
Top flange	F07
ISO5211 OD / C	90 mm / 70 mm
ISO5211 n1-Ød1	4-10
Mặt bích PN10	D = 180 mm, 8-Ø19
Mặt bích PN16	D = 180 mm, 8-Ø19
Xuất xứ	AUT – Malaysia
Hồ sơ đi kèm	CO, CQ, Invoice, Packing list

Ưu điểm của van bướm tín hiệu điện AUT DN100

Van bướm tín hiệu điện AUT DN100 phù hợp với các công trình cần quản lý trạng thái van rõ ràng hơn so với van bướm tay quay thông thường. Đây là lựa chọn đáng chú ý cho các vị trí van quan trọng trong hệ thống PCCC, trạm bơm hoặc đường ống kỹ thuật.

Báo trạng thái đóng/mở về tủ điều khiển: Giúp người vận hành biết van đang mở hay đóng mà không cần kiểm tra trực tiếp tại vị trí lắp đặt.
Vẫn đóng mở thủ công bằng tay quay: Van không phụ thuộc vào motor điện, phù hợp với các hệ thống cần thao tác tại chỗ nhưng vẫn muốn có tín hiệu giám sát.
Phù hợp hệ thống PCCC: Những vị trí van quan trọng trong PCCC thường cần báo trạng thái để tránh tình trạng van bị đóng nhầm hoặc mở sai mà không phát hiện kịp.
Kích cỡ DN100 thông dụng: Phù hợp cho đường ống 4 inch, thường gặp trong tòa nhà, nhà máy, phòng bơm và hệ thống cấp nước.
Thiết kế wafer gọn: Van lắp kẹp giữa hai mặt bích, giúp tiết kiệm chiều dài lắp đặt.
Thông số vật liệu rõ ràng: Thân DI, đĩa CF8, ty SS416, seat EPDM, gear box DI, thuận tiện khi làm hồ sơ kỹ thuật.
Tiêu chuẩn kết nối và kiểm tra rõ: Sử dụng tiêu chuẩn EN1092-1 PN10/PN16 và kiểm tra theo API598, phù hợp cho công trình cần nghiệm thu vật tư.

Khi nào nên chọn van bướm AUT DN100 có tín hiệu điện?

Van bướm tín hiệu điện AUT DN100 nên được lựa chọn khi hệ thống cần vừa đóng mở thủ công, vừa giám sát trạng thái van từ xa. Dòng này đặc biệt phù hợp cho các vị trí mà việc biết van đang đóng hay mở có ý nghĩa quan trọng đối với vận hành và an toàn hệ thống.

Nên chọn sản phẩm này khi:

Đường ống sử dụng kích cỡ DN100 – 4 inch.
Cần van bướm wafer lắp gọn giữa hai mặt bích.
Hệ thống cần tín hiệu báo trạng thái đóng/mở của van.
Vị trí lắp thuộc hệ PCCC, trạm bơm, phòng kỹ thuật hoặc tuyến ống chính cỡ vừa.
Công trình cần vận hành thủ công nhưng vẫn có tín hiệu giám sát về tủ điều khiển.
Môi trường sử dụng là nước, dầu, khí trong điều kiện phù hợp với vật liệu EPDM.
Hệ thống yêu cầu kết nối mặt bích theo EN1092-1 PN10/PN16.

Không nên nhầm dòng này với van bướm điều khiển điện. Nếu hệ thống cần van tự động đóng/mở bằng motor điện, nên chọn dòng điều khiển điện thay vì dòng signal gearbox.

Ứng dụng thực tế của van bướm tín hiệu điện AUT DN100

Với kích cỡ DN100 và khả năng báo tín hiệu đóng/mở, sản phẩm phù hợp cho các tuyến ống có lưu lượng trung bình, cần kiểm soát trạng thái van rõ ràng trong quá trình vận hành.

Các ứng dụng phổ biến gồm:

Hệ thống PCCC cần giám sát trạng thái van tại tủ điều khiển.
Phòng bơm kỹ thuật trong tòa nhà, nhà máy, khu công nghiệp.
Đường ống nước sạch, nước kỹ thuật, nước tuần hoàn.
Hệ thống dầu hoặc khí trong điều kiện phù hợp với vật liệu và thông số làm việc.
Hệ thống cấp thoát nước, xử lý nước và đường ống phụ trợ.
Tuyến ống cần truyền tín hiệu về trung tâm giám sát.
Công trình cần van vận hành thủ công nhưng vẫn kiểm soát được trạng thái đóng/mở.

Lưu ý khi chọn mua van bướm tín hiệu điện AUT DN100

Khi chọn van bướm tín hiệu điện AUT DN100, khách hàng cần kiểm tra đồng thời phần cơ khí và phần tín hiệu. Nếu chỉ kiểm tra kích cỡ đường ống mà bỏ qua yêu cầu đấu nối tín hiệu, quá trình thi công và vận hành có thể gặp khó khăn.

Kiểm tra đúng kích cỡ đường ống là DN100 – 4 inch.
Đối chiếu mặt bích theo tiêu chuẩn EN1092-1 PN10/PN16.
Kiểm tra môi trường sử dụng có phù hợp với seat EPDM hay không.
Xác định rõ nhu cầu chỉ báo tín hiệu hay cần van điều khiển điện tự động.
Kiểm tra không gian lắp đặt để hộp tín hiệu và dây điện không bị vướng.
Đấu nối tín hiệu đúng theo hướng dẫn kỹ thuật để tránh báo sai trạng thái.
Với hệ thống PCCC hoặc công trình nghiệm thu, nên yêu cầu đủ CO, CQ, Invoice, Packing list.
Nên kiểm tra trạng thái đóng/mở và tín hiệu phản hồi trước khi bàn giao hệ thống.

Lưu ý khi lắp đặt và bảo trì

Van bướm tín hiệu điện AUT DN100 có thêm hộp tín hiệu điện nên khi lắp đặt cần chú ý cả phần cơ khí và phần đấu nối tín hiệu. Việc lắp đúng giúp van đóng mở nhẹ, tín hiệu báo chính xác và hạn chế lỗi trong quá trình vận hành.

Vệ sinh sạch hai đầu đường ống trước khi lắp để tránh cặn bẩn làm xước seat EPDM.
Đặt van đúng tâm giữa hai mặt bích để đĩa van xoay không bị cạ.
Nên để đĩa van mở nhẹ trong quá trình căn chỉnh và siết bulong.
Siết bulong đều theo đường chéo, không siết lệch một phía.
Sau khi lắp, xoay tay quay kiểm tra hành trình đóng mở từ 0–90 độ.
Kiểm tra tín hiệu phản hồi ở cả trạng thái đóng và mở trước khi đưa vào sử dụng.
Không để hộp tín hiệu và dây điện bị va đập, ngập nước hoặc kéo căng.
Nên kiểm tra định kỳ bulong, mặt bích, seat làm kín, hộp số và dây tín hiệu.
Nếu tín hiệu báo sai trạng thái, cần kiểm tra lại công tắc hành trình, dây đấu nối và vị trí cơ cấu truyền tín hiệu.

Câu hỏi thường gặp về van bướm tín hiệu điện AUT DN100

Van bướm tín hiệu điện AUT DN100 là model nào?

Van bướm tín hiệu điện AUT DN100 thuộc model AUT FIG065 – Wafer Butterfly Valve with Signal Gearbox. Đây là dòng van bướm tay quay hộp số có thêm hộp tín hiệu điện để báo trạng thái đóng/mở.

Van bướm tín hiệu điện AUT DN100 có tự đóng mở bằng điện không?

Không. Dòng này vẫn vận hành bằng tay quay hộp số. Phần tín hiệu điện chỉ có nhiệm vụ báo trạng thái đóng/mở của van. Nếu cần tự động đóng mở bằng motor điện, nên chọn van bướm điều khiển điện.

Van bướm AUT FIG065 DN100 dùng cho môi trường nào?

Theo catalogue, dòng van này có thể dùng cho Water, Oil, Gas trong điều kiện phù hợp với vật liệu cấu tạo, đặc biệt là seat EPDM và thông số áp lực, nhiệt độ của hệ thống.

Van bướm tín hiệu điện AUT DN100 chịu nhiệt bao nhiêu?

Theo thông số catalogue, nhiệt độ thiết kế của van là -10°C đến 100°C. Khi sử dụng thực tế, cần kiểm tra thêm môi trường, áp lực và điều kiện vận hành của hệ thống.

Van bướm tín hiệu điện AUT DN100 kết nối mặt bích tiêu chuẩn nào?

Van sử dụng kiểu kết nối wafer, lắp kẹp giữa hai mặt bích theo tiêu chuẩn EN1092-1 PN10/PN16. Với DN100, mặt bích PN10 và PN16 đều có D = 180 mm, 8 lỗ Ø19 theo bảng catalogue.

Khi nào nên dùng van bướm tín hiệu điện thay vì van tay quay thường?

Nên dùng van bướm tín hiệu điện khi hệ thống cần biết trạng thái van đang đóng hay mở từ tủ điều khiển hoặc trung tâm giám sát. Nếu chỉ cần đóng mở tại chỗ và không cần tín hiệu phản hồi, có thể dùng van tay quay thông thường.

Khách hàng cần các size khác có thể xem thêm tại danh mục van bướm tín hiệu điện AUT để lựa chọn đúng kích cỡ theo bản vẽ, tiêu chuẩn mặt bích và yêu cầu giám sát của công trình.
