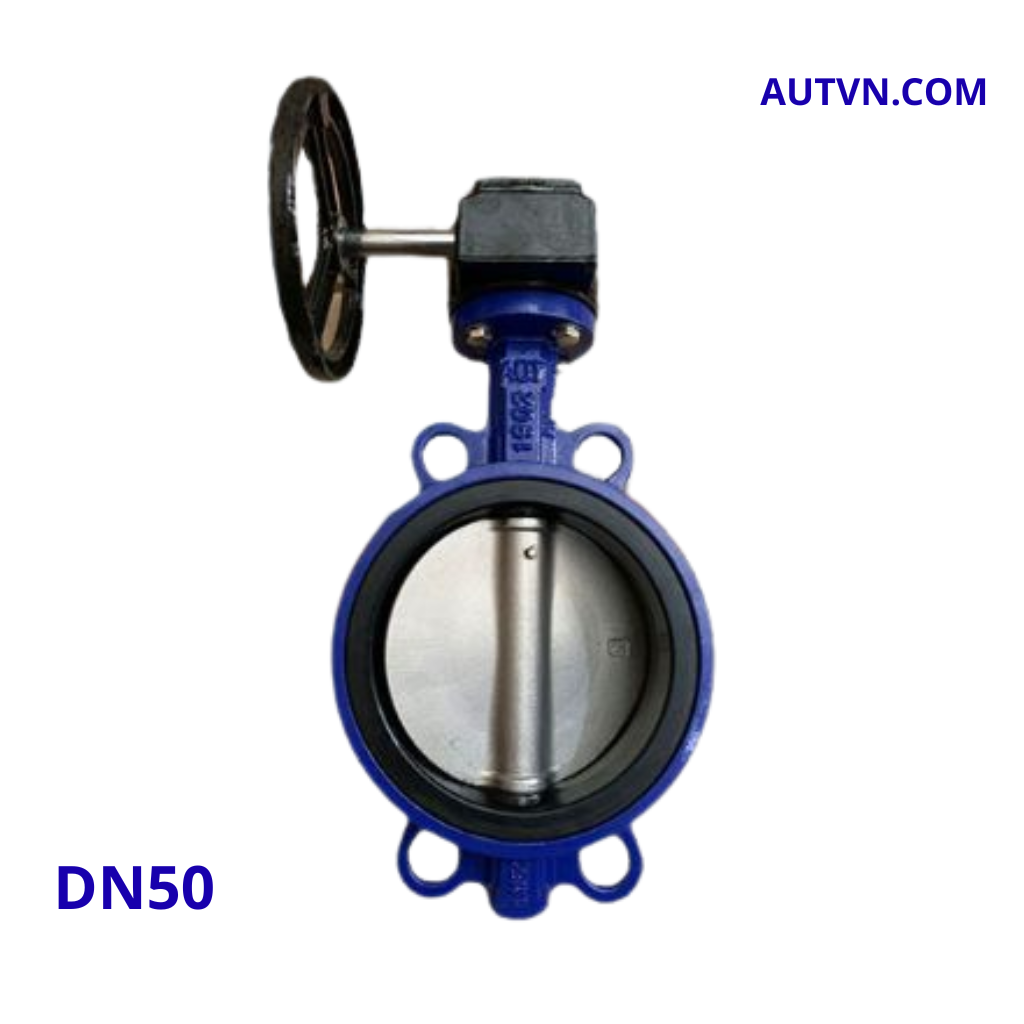

Van bướm tay quay AUT DN50

Giới thiệu van bướm tay quay AUT DN50

Van bướm tay quay AUT DN50 là loại van bướm lắp kẹp giữa hai mặt bích, có thiết kế thân mỏng, gọn và dễ bố trí trên đường ống. Với kích cỡ DN50, sản phẩm thường được sử dụng cho các tuyến ống nhỏ, ống nhánh, hệ thống bơm nước, đường cấp nước trong nhà máy, tòa nhà hoặc các vị trí cần đóng mở dòng chảy ổn định.

Khác với van bướm tay gạt, dòng van này sử dụng bộ tay quay hộp số. Khi xoay vô lăng, lực được truyền qua hộp số xuống trục van, giúp đĩa van xoay từ từ theo góc 0–90 độ. Cách vận hành này giúp người dùng đóng mở nhẹ hơn, kiểm soát góc mở tốt hơn và hạn chế tình trạng đóng mở quá nhanh gây rung đường ống.

Theo thông số catalogue, van bướm tay quay AUT DN50 có thân van bằng gang dẻo, đĩa van inox, ty van inox, gioăng làm kín EPDM và lớp phủ epoxy bên trong – bên ngoài với độ dày tối thiểu khoảng 250 µm. Đây là cấu hình phù hợp cho nhiều hệ thống nước thông dụng, đặc biệt là các công trình cần loại van dễ lắp, dễ vận hành và có mức chi phí hợp lý.

Kích cỡ DN50 của van bướm tay quay AUT

DN50 là kích cỡ danh nghĩa của van, thường dùng cho đường ống tương đương khoảng 2 inch. Đây là một trong những kích cỡ nhỏ và phổ biến trong hệ thống đường ống công nghiệp, dân dụng và cấp thoát nước.

Một số cách gọi thường gặp của sản phẩm này gồm:

• Van bướm tay quay AUT DN50.
• Van bướm AUT DN50 tay quay hộp số.
• Van bướm wafer AUT DN50.
• Van bướm AUT 2 inch.
• Van bướm AUT model FIG062 DN50.

Theo bảng kích thước catalogue, van DN50 có chiều dài thân L = 42 mm, kích thước lắp bích D = 125 mm, top flange F05. Khi chọn mua, khách hàng nên đối chiếu đúng kích cỡ đường ống, tiêu chuẩn mặt bích và áp lực làm việc để đảm bảo van lắp vừa, kín và vận hành ổn định.

Cấu tạo và vật liệu của van bướm tay quay AUT DN50

Van bướm tay quay AUT DN50 có cấu tạo đơn giản nhưng đầy đủ các bộ phận quan trọng để đảm bảo khả năng đóng mở và làm kín dòng chảy.

• Thân van: Làm bằng gang dẻo, có độ cứng tốt, chịu lực ổn định khi lắp kẹp giữa hai mặt bích. Bề mặt thân được phủ epoxy trong và ngoài giúp tăng khả năng bảo vệ khi dùng trong hệ thống nước.
• Đĩa van: Làm bằng inox, là bộ phận trực tiếp xoay để đóng, mở hoặc điều tiết dòng chảy trong thân van.
• Ty van: Làm bằng inox, có nhiệm vụ truyền lực từ bộ tay quay hộp số xuống đĩa van.
• Gioăng làm kín: Sử dụng vật liệu EPDM, giúp ôm kín đĩa van khi đóng, hạn chế rò rỉ trong quá trình sử dụng.
• Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục, giúp van vận hành ổn định hơn.
• O-ring: Làm bằng EPDM, hỗ trợ làm kín tại các vị trí cần chống rò.
• Bộ tay quay hộp số: Làm bằng gang dẻo, giúp giảm lực thao tác, đóng mở nhẹ và kiểm soát góc mở tốt hơn so với dạng tay gạt.

Thông số kỹ thuật

Ưu điểm của van bướm tay quay AUT DN50

Van bướm tay quay AUT DN50 được lựa chọn nhiều nhờ thiết kế gọn, vận hành nhẹ và phù hợp với nhiều hệ thống nước thông dụng.

• Đóng mở nhẹ hơn dạng tay gạt: Bộ hộp số giúp giảm lực thao tác, phù hợp với các vị trí cần vận hành ổn định và không muốn đóng mở quá đột ngột.
• Dễ kiểm soát góc mở: Người dùng có thể xoay tay quay từ từ để mở hoàn toàn, đóng hoàn toàn hoặc mở một phần khi cần điều tiết lưu lượng.
• Thân gang dẻo chắc chắn: Vật liệu gang dẻo giúp thân van có độ bền cơ học tốt, phù hợp cho hệ thống đường ống nước trong công trình.
• Đĩa và ty van bằng inox: Hai bộ phận quan trọng trong quá trình đóng mở được làm bằng inox, giúp tăng độ bền khi tiếp xúc với dòng nước.
• Gioăng EPDM làm kín tốt: Gioăng EPDM phù hợp với nước sạch, nước kỹ thuật, nước cấp và nhiều hệ thống cấp thoát nước phổ biến.
• Thiết kế wafer gọn: Van có chiều dài thân ngắn, dễ lắp trong phòng bơm, tủ kỹ thuật hoặc các vị trí không gian hạn chế.
• Có lớp phủ epoxy: Lớp phủ bên trong và bên ngoài giúp bảo vệ bề mặt thân van, hạn chế ảnh hưởng từ môi trường nước và điều kiện lắp đặt thực tế.

Khi nào nên chọn van bướm tay quay AUT DN50?

Van bướm tay quay AUT DN50 phù hợp khi hệ thống cần một loại van nhỏ gọn, dễ đóng mở và có khả năng kiểm soát dòng chảy tốt hơn dạng tay gạt.

Nên chọn sản phẩm này trong các trường hợp:

• Đường ống sử dụng kích cỡ DN50 – 2 inch.
• Hệ thống cần van đóng mở nhẹ, không cần dùng nhiều lực.
• Vị trí lắp đặt cần thao tác từ từ để hạn chế rung, giật hoặc va đập nước.
• Công trình cần van dạng wafer gọn, dễ lắp giữa hai mặt bích.
• Hệ thống làm việc với nước sạch, nước kỹ thuật hoặc nước cấp thoát thông dụng.
• Chủ đầu tư muốn dùng sản phẩm thương hiệu AUT, có thông số rõ ràng, dễ đồng bộ với các size lớn hơn.

Không nên chọn sản phẩm này nếu môi trường làm việc có nhiệt độ vượt quá 70°C, có hóa chất mạnh, dầu, dung môi hoặc chất ăn mòn chưa được kiểm tra độ phù hợp với gioăng EPDM.

Ứng dụng của van bướm tay quay AUT DN50

Van bướm tay quay AUT DN50 được sử dụng trong nhiều hệ thống đường ống vừa và nhỏ. Với áp lực PN10/PN16, thân gang dẻo, đĩa inox và gioăng EPDM, sản phẩm phù hợp nhất với các hệ thống nước thông dụng.

Các ứng dụng phổ biến gồm:

• Hệ thống cấp nước trong nhà máy, xưởng sản xuất, khu công nghiệp.
• Đường ống cấp thoát nước trong tòa nhà, khu dân cư, công trình dân dụng.
• Trạm bơm nước, phòng bơm kỹ thuật, hệ thống bơm tăng áp.
• Hệ thống PCCC tại các tuyến ống có thông số phù hợp với thiết kế.
• Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
• Tuyến ống nhánh cần đóng mở để chia khu vực vận hành hoặc phục vụ bảo trì.
• Các vị trí cần van gọn, thao tác nhẹ và dễ thay thế khi bảo dưỡng.

Lưu ý khi lựa chọn van bướm tay quay AUT DN50

Để van lắp đặt đúng và sử dụng ổn định, khách hàng không nên chỉ chọn theo tên sản phẩm mà cần kiểm tra thêm một số yếu tố kỹ thuật cơ bản.

• Kiểm tra đúng kích thước đường ống là DN50 – 2 inch.
• Xác định áp lực hệ thống để chọn đúng dải PN10 hoặc PN16.
• Đối chiếu kiểu kết nối wafer với mặt bích đang sử dụng trên đường ống.
• Kiểm tra nhiệt độ làm việc, vì dòng van này có nhiệt độ tối đa theo catalogue là 70°C.
• Với môi trường có hóa chất, dầu hoặc chất ăn mòn, cần kiểm tra lại độ phù hợp của gioăng EPDM.
• Nếu vị trí cần đóng mở nhanh, ít yêu cầu điều tiết, có thể cân nhắc thêm dòng tay gạt.
• Nếu vị trí cần thao tác nhẹ, đóng mở từ từ và ổn định hơn, dòng tay quay hộp số là lựa chọn phù hợp hơn.

Lưu ý khi lắp đặt và bảo trì

Van bướm tay quay AUT DN50 có cấu tạo không quá phức tạp, nhưng khi lắp đặt vẫn cần làm đúng để tránh rò rỉ, kẹt đĩa hoặc làm hỏng gioăng.

• Trước khi lắp, cần vệ sinh sạch hai đầu đường ống để loại bỏ cặn bẩn, dị vật, đá hàn hoặc vật cứng có thể làm xước gioăng EPDM.
• Khi đặt van giữa hai mặt bích, cần căn chỉnh van nằm đúng tâm để đĩa van không bị cạ vào thành ống khi đóng mở.
• Không nên siết bulong lệch một phía. Nên siết đều theo đường chéo để lực ép phân bổ đều quanh thân van.
• Trong quá trình lắp, nên để đĩa van ở trạng thái mở nhẹ, tránh để mép đĩa bị kẹt hoặc bị ép mạnh vào mặt bích.
• Sau khi lắp xong, cần xoay tay quay kiểm tra toàn bộ hành trình từ đóng đến mở để đảm bảo van vận hành trơn.
• Không dùng lực quá mạnh để cố xoay tay quay nếu van bị kẹt. Cần kiểm tra lại cặn bẩn, lệch tâm, mặt bích hoặc vị trí đĩa van trước khi tiếp tục vận hành.
• Nên vận hành van định kỳ, nhất là các vị trí ít sử dụng, để tránh tình trạng lâu ngày bị bó cứng.
• Kiểm tra định kỳ bulong, mặt bích, gioăng làm kín và bộ tay quay hộp số để đảm bảo van luôn hoạt động ổn định.

Câu hỏi thường gặp về van bướm tay quay AUT DN50
