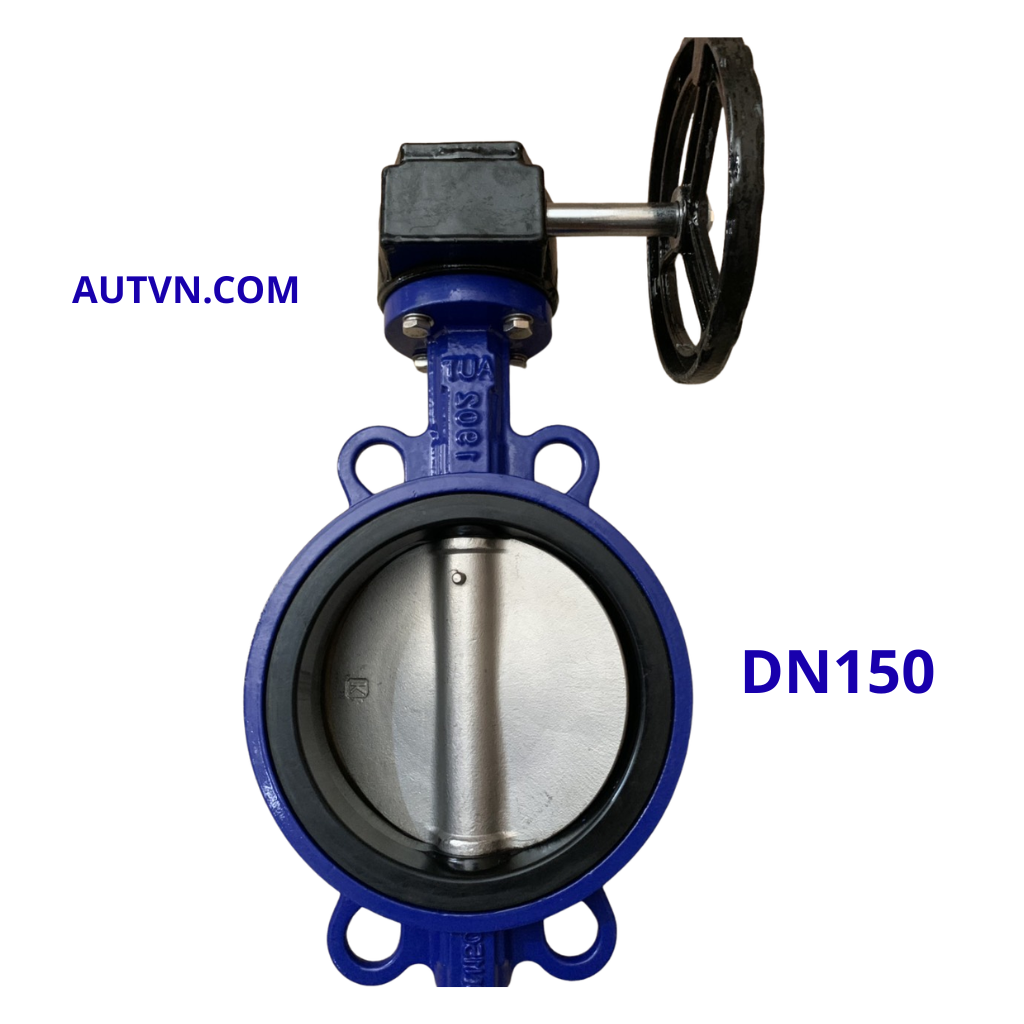

Van bướm tay quay AUT DN150

Van bướm tay quay AUT DN150 dùng cho hệ thống nào?

Van bướm tay quay AUT DN150 là thiết bị đóng mở dòng chảy bằng đĩa xoay, thường được lắp trên các tuyến ống DN150 trong hệ thống nước công nghiệp, tòa nhà, nhà máy, trạm bơm và PCCC. Khi xoay tay quay, lực sẽ đi qua bộ hộp số, truyền xuống ty van và làm đĩa van xoay trong thân van theo góc 0–90 độ.

Ở kích cỡ DN150 – 6 inch, lưu lượng qua đường ống đã lớn hơn khá nhiều so với các size DN50, DN65, DN80 hay DN100. Vì vậy, cơ cấu tay quay hộp số là lựa chọn hợp lý hơn dạng tay gạt, giúp người vận hành đóng mở nhẹ hơn, đều hơn và tránh thao tác quá đột ngột làm ảnh hưởng đến đường ống.

Dòng van bướm AUT DN150 có kiểu thân wafer, lắp kẹp giữa hai mặt bích nên tiết kiệm không gian hơn so với nhiều loại van chặn thân dài. Với cấu hình thân gang dẻo phủ epoxy, đĩa inox, ty inox và gioăng EPDM, sản phẩm phù hợp nhất cho hệ thống nước sạch, nước kỹ thuật, nước tuần hoàn, cấp thoát nước và các công trình cần van có thông số rõ ràng, dễ lắp đặt, dễ thay thế.

Kích cỡ DN150 và vị trí lắp đặt thường gặp

DN150 là kích cỡ danh nghĩa của van, tương đương khoảng 6 inch. Đây là size được sử dụng khá nhiều trong các tuyến ống chính cỡ vừa, đường ống cấp nước cho nhà máy, hệ thống bơm tăng áp, hệ thống PCCC, xử lý nước và các khu vực kỹ thuật cần lưu lượng ổn định.

Một số cách gọi phổ biến của sản phẩm:

• Van bướm tay quay AUT DN150.
• Van bướm AUT DN150 tay quay hộp số.
• Van bướm wafer AUT DN150.
• Van bướm AUT 6 inch.
• Van bướm AUT model FIG062 DN150.

Theo bảng kích thước catalogue, van bướm AUT DN150 có chiều dài thân L = 56 mm, kích thước lắp bích D = 240 mm, top flange F07. Khi chọn mua, cần kiểm tra đúng tiêu chuẩn mặt bích, số lỗ bích, áp lực hệ thống và không gian thao tác tay quay tại vị trí lắp đặt.

Cấu tạo và vật liệu trên van bướm AUT DN150

Van bướm tay quay AUT DN150 có cấu tạo gọn nhưng vẫn đảm bảo đầy đủ các bộ phận chính để đóng mở và làm kín dòng chảy. Thiết kế này giúp van dễ lắp đặt, dễ quan sát và thuận tiện hơn khi bảo trì.

• Thân van: Làm bằng gang dẻo, có độ cứng tốt, chịu lực ổn định khi lắp kẹp giữa hai mặt bích. Bề mặt thân được phủ epoxy bên trong và bên ngoài để tăng khả năng bảo vệ khi làm việc trong môi trường nước.
• Đĩa van: Làm bằng inox, trực tiếp tiếp xúc với dòng chảy và xoay trong thân van để đóng, mở hoặc điều tiết lưu lượng.
• Ty van: Làm bằng inox, truyền lực từ bộ tay quay hộp số xuống đĩa van.
• Gioăng làm kín: Sử dụng EPDM, giúp ôm kín đĩa van khi đóng, hạn chế rò rỉ qua thân van.
• Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục và giảm ma sát trong quá trình vận hành.
• O-ring: Làm bằng EPDM, hỗ trợ làm kín tại các vị trí cần chống rò.
• Tay quay hộp số: Làm bằng gang dẻo, giúp giảm lực thao tác, đóng mở chắc tay và kiểm soát góc mở tốt hơn.

Thông số kỹ thuật

Điểm đáng chú ý của van bướm AUT DN150 tay quay

Van bướm tay quay AUT DN150 được lựa chọn nhiều trong các hệ thống nước nhờ thiết kế gọn, vận hành nhẹ và phù hợp với các tuyến ống có lưu lượng tương đối lớn. Đây là size thường xuất hiện ở các đường ống chính, phòng bơm và hệ thống kỹ thuật của công trình.

• Phù hợp đường ống lưu lượng lớn: DN150 thường dùng cho tuyến ống chính cỡ vừa, giúp đóng mở dòng chảy trong hệ thống cấp nước, trạm bơm và PCCC.
• Tay quay hộp số dễ vận hành: Bộ hộp số giúp giảm lực xoay, phù hợp với van kích cỡ lớn hơn, nơi tay gạt trực tiếp sẽ khó thao tác hơn.
• Thân wafer tiết kiệm không gian: Van lắp kẹp giữa hai mặt bích, chiều dài thân ngắn, thuận tiện cho phòng bơm, hố kỹ thuật và khu vực đường ống dày đặc.
• Thân gang dẻo phủ epoxy: Giúp tăng độ bền cơ học và hỗ trợ bảo vệ bề mặt van khi sử dụng trong môi trường nước.
• Đĩa và ty inox: Các bộ phận chuyển động chính có khả năng chống gỉ tốt hơn so với vật liệu thép thông thường.
• Gioăng EPDM kín nước: Phù hợp cho nước sạch, nước kỹ thuật, nước tuần hoàn và hệ thống cấp thoát nước.
• Dễ đồng bộ theo dự án: Dòng AUT wafer PN10/PN16 có nhiều kích cỡ, thuận tiện khi công trình cần lắp đồng bộ từ DN50 đến DN300.

Khi nào nên chọn van bướm tay quay AUT DN150?

Van bướm tay quay AUT DN150 phù hợp với các hệ thống cần van đóng mở nhẹ, gọn và dễ kiểm soát trên đường ống 6 inch. Đây là lựa chọn hợp lý khi công trình cần một dòng van có chi phí vừa phải, thông số rõ ràng và phù hợp cho các hệ nước thông dụng.

Nên chọn sản phẩm này khi:

• Đường ống sử dụng kích cỡ DN150 – 6 inch.
• Hệ thống cần van wafer lắp gọn giữa hai mặt bích.
• Vị trí vận hành cần đóng mở nhẹ, đều và hạn chế thao tác đột ngột.
• Môi trường làm việc là nước sạch, nước kỹ thuật, nước tuần hoàn hoặc cấp thoát nước.
• Áp lực làm việc nằm trong dải PN10 – PN16.
• Nhiệt độ hệ thống không vượt quá 70°C.
• Công trình cần van AUT Malaysia có thể cung cấp đồng bộ nhiều kích cỡ.

Không nên sử dụng van cho môi trường hóa chất mạnh, dầu, dung môi hoặc nhiệt độ cao nếu chưa kiểm tra độ phù hợp của gioăng EPDM và vật liệu cấu tạo.

Ứng dụng thực tế của van bướm tay quay AUT DN150

Với kích cỡ DN150, sản phẩm thường được lắp tại các tuyến ống cần lưu lượng ổn định và thao tác đóng mở không quá phức tạp. Đây là dòng van phù hợp cho cả công trình dân dụng lớn, thương mại và công nghiệp.

Các ứng dụng phổ biến gồm:

• Hệ thống cấp nước trong nhà máy, khu công nghiệp, xưởng sản xuất.
• Đường ống chính trong hệ thống cấp thoát nước tòa nhà, chung cư, trung tâm thương mại.
• Trạm bơm nước, hệ thống bơm tăng áp, phòng bơm kỹ thuật.
• Hệ thống PCCC tại các tuyến ống có thông số phù hợp bản vẽ thiết kế.
• Hệ thống xử lý nước, nước tuần hoàn và nước kỹ thuật.
• Tuyến ống cần chia khu vực vận hành hoặc khóa nước để bảo trì.
• Các vị trí cần van gọn, vận hành nhẹ và dễ thay thế khi sửa chữa.

Lưu ý khi chọn mua van bướm wafer AUT DN150

Khi chọn van bướm tay quay AUT DN150, khách hàng cần kiểm tra kỹ các yếu tố lắp đặt và điều kiện làm việc thực tế. Với size DN150, nếu chọn sai tiêu chuẩn mặt bích hoặc lắp không đúng tâm, van có thể bị kẹt đĩa, rò nước hoặc vận hành nặng.

• Kiểm tra đúng kích cỡ đường ống là DN150 – 6 inch.
• Đối chiếu áp lực hệ thống với dải PN10 – PN16.
• Kiểm tra kiểu kết nối wafer và tiêu chuẩn mặt bích đang sử dụng.
• Chú ý nhiệt độ làm việc tối đa theo catalogue là 70°C.
• Với nước có nhiều cặn, nên có phương án lọc hoặc vệ sinh đường ống trước khi lắp.
• Với môi trường hóa chất, dầu hoặc lưu chất đặc biệt, cần kiểm tra lại độ phù hợp của gioăng EPDM.
• Cần đảm bảo có đủ không gian để thao tác tay quay tại vị trí lắp đặt.
• Nên chọn hàng có đủ chứng từ CO, CQ, Packing list để thuận tiện cho công trình và dự án.

Lắp đặt và bảo trì van bướm AUT DN150 đúng cách

Van bướm AUT DN150 dạng wafer cần được lắp chính xác giữa hai mặt bích để đĩa van vận hành trơn và gioăng làm kín đều. Đây là bước quan trọng ảnh hưởng trực tiếp đến độ kín, độ bền và tuổi thọ của van.

• Vệ sinh sạch hai đầu đường ống trước khi lắp để loại bỏ cặn bẩn, mạt kim loại, đá hàn hoặc dị vật.
• Đặt van đúng tâm giữa hai mặt bích, không để thân van bị lệch so với trục đường ống.
• Nên để đĩa van mở nhẹ trong quá trình căn chỉnh để tránh mép đĩa bị ép vào mặt bích.
• Siết bulong đều theo đường chéo, không siết lệch một phía làm gioăng bị ép không đều.
• Sau khi lắp xong, xoay tay quay kiểm tra toàn bộ hành trình đóng mở từ 0–90 độ.
• Không dùng lực quá mạnh để cố xoay khi van có dấu hiệu kẹt hoặc vận hành bất thường.
• Nếu van đóng mở nặng, cần kiểm tra lại độ đồng tâm, cặn bẩn hoặc vị trí đĩa van.
• Nên vận hành định kỳ ở các vị trí ít sử dụng để tránh bó cơ cấu.
• Kiểm tra bulong, mặt bích, gioăng làm kín và bộ tay quay hộp số theo chu kỳ bảo trì của hệ thống.
