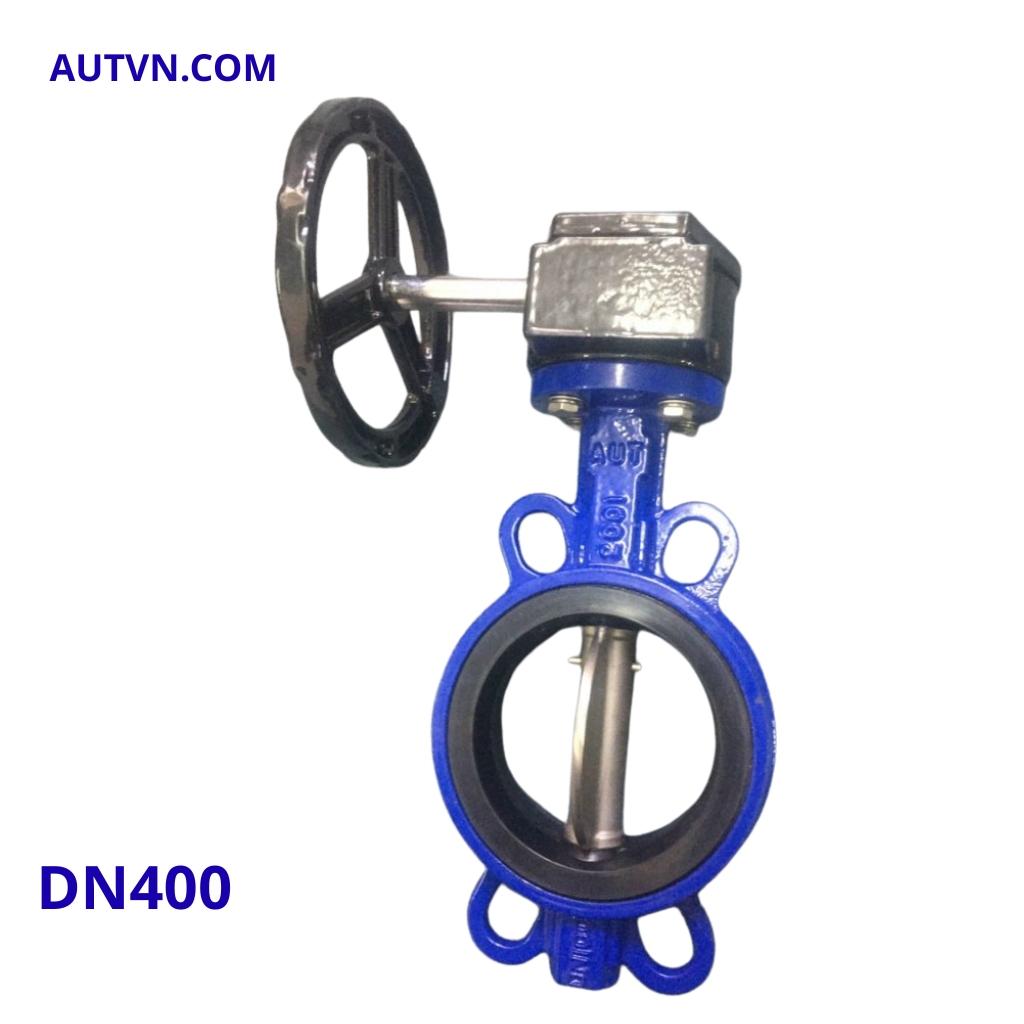

Van bướm tay quay AUT DN400

Van bướm tay quay AUT DN400 dùng cho hệ thống nào?

Van bướm tay quay AUT DN400 là loại van bướm kích cỡ lớn, được dùng để đóng mở hoặc điều tiết dòng chảy trên đường ống DN400. Van hoạt động bằng cơ cấu đĩa xoay bên trong thân van. Khi xoay tay quay, lực được truyền qua bộ hộp số xuống ty van, làm đĩa van xoay theo góc từ 0–90 độ để chuyển trạng thái đóng, mở hoặc mở một phần.

Với kích cỡ DN400 – khoảng 16 inch, sản phẩm thường được sử dụng trên các tuyến ống chính trong nhà máy, khu công nghiệp, hệ thống cấp nước tập trung, trạm bơm công suất lớn, hệ thống PCCC, xử lý nước và các công trình hạ tầng kỹ thuật. Ở size này, nếu dùng dạng tay gạt sẽ rất khó thao tác, vì vậy cơ cấu tay quay hộp số là lựa chọn phù hợp hơn để giúp người vận hành đóng mở nhẹ, đều và an toàn hơn.

Van bướm AUT DN400 có thiết kế wafer, lắp kẹp giữa hai mặt bích. Kiểu kết nối này giúp van có chiều dài thân ngắn, tiết kiệm không gian lắp đặt hơn so với nhiều loại van chặn thân dài. Với cấu hình thân gang dẻo phủ epoxy, đĩa inox, ty inox và gioăng EPDM, van phù hợp nhất cho các hệ thống nước thông dụng cần thiết bị có thông số rõ ràng, dễ lắp đặt và có thể cung cấp hồ sơ CO, CQ, Packing list phục vụ nghiệm thu.

Kích cỡ DN400 và những điểm cần kiểm tra khi chọn van

DN400 là kích cỡ danh nghĩa của van, tương đương khoảng 16 inch. Đây là size lớn, thường được dùng ở các tuyến ống có lưu lượng cao hơn nhóm DN250, DN300 và DN350. Khi chọn van bướm tay quay AUT DN400, khách hàng không nên chỉ dựa vào tên size mà cần kiểm tra thêm tiêu chuẩn mặt bích, áp lực làm việc, số lỗ bích, không gian thao tác tay quay và điều kiện nâng hạ khi lắp đặt.

Một số cách gọi phổ biến của sản phẩm:

• Van bướm tay quay AUT DN400.
• Van bướm AUT DN400 tay quay hộp số.
• Van bướm wafer AUT DN400.
• Van bướm AUT 16 inch.
• Van bướm AUT model FIG062 DN400.

Do DN400 là kích cỡ lớn, các thông số lắp đặt như chiều dài thân, đường kính lắp bích, số lỗ bích, top flange nên được đối chiếu theo catalogue hoặc bản vẽ kỹ thuật của từng lô hàng trước khi đặt. Việc kiểm tra này giúp hạn chế sai lệch khi lắp đặt tại công trình, đặc biệt với các hệ thống dùng mặt bích PN10 hoặc PN16.

Cấu tạo và vật liệu của van bướm AUT DN400

Van bướm tay quay AUT DN400 có cấu tạo theo dạng van bướm wafer, gồm các bộ phận chính phục vụ cho quá trình đóng mở, truyền động và làm kín dòng chảy. Dù là van kích cỡ lớn, thiết kế tổng thể vẫn gọn hơn nhiều dòng van công nghiệp thân dài.

• Thân van: Làm bằng gang dẻo, chịu lực tốt khi lắp kẹp giữa hai mặt bích. Bề mặt thân được phủ epoxy bên trong và bên ngoài, giúp bảo vệ van tốt hơn trong môi trường nước.
• Đĩa van: Làm bằng inox, là bộ phận trực tiếp tiếp xúc với dòng chảy và xoay để đóng, mở hoặc điều tiết lưu lượng.
• Ty van: Làm bằng inox, có nhiệm vụ truyền lực từ bộ tay quay hộp số xuống đĩa van.
• Gioăng làm kín: Sử dụng EPDM, giúp ôm kín đĩa van khi đóng, hạn chế rò rỉ qua thân van.
• Bushing: Làm bằng polymer, hỗ trợ chuyển động của trục và giảm ma sát trong quá trình vận hành.
• O-ring: Làm bằng EPDM, hỗ trợ làm kín tại các vị trí cần chống rò.
• Bộ tay quay hộp số: Làm bằng gang dẻo, giúp giảm lực đóng mở, phù hợp với van kích cỡ lớn như DN400.

Thông số kỹ thuật

Ưu điểm nổi bật của van bướm tay quay AUT DN400

Van bướm tay quay AUT DN400 phù hợp với các công trình cần van kích cỡ lớn, vận hành ổn định và không chiếm quá nhiều không gian lắp đặt. Ở nhóm size lớn như DN400, ưu điểm của thiết kế wafer và tay quay hộp số thể hiện rõ trong quá trình sử dụng.

• Phù hợp tuyến ống lưu lượng lớn: DN400 thường dùng cho tuyến ống chính, hệ thống cấp nước quy mô lớn, trạm bơm, PCCC và xử lý nước.
• Vận hành nhẹ hơn nhờ hộp số: Bộ tay quay hộp số giúp giảm lực thao tác, giúp người vận hành đóng mở van dễ hơn so với cơ cấu trực tiếp.
• Hạn chế thao tác đóng mở đột ngột: Đĩa van xoay từ từ hơn, hỗ trợ giảm rung và hạn chế ảnh hưởng đến đường ống khi vận hành.
• Thiết kế wafer tiết kiệm chiều dài lắp đặt: Van được lắp kẹp giữa hai mặt bích, phù hợp với phòng bơm, hố kỹ thuật và tuyến ống có nhiều thiết bị.
• Thân gang dẻo phủ epoxy: Giúp thân van có độ bền cơ học tốt và được bảo vệ tốt hơn khi làm việc trong môi trường nước.
• Đĩa và ty van bằng inox: Các bộ phận quan trọng khi tiếp xúc và truyền động có độ bền tốt, phù hợp cho hệ thống nước sạch, nước kỹ thuật và nước tuần hoàn.
• Gioăng EPDM làm kín ổn định: Hỗ trợ đóng kín dòng chảy, phù hợp với nhiều hệ thống cấp thoát nước thông dụng.
• Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Packing list, thuận tiện cho công trình cần nghiệm thu vật tư.

Khi nào nên chọn van bướm AUT DN400 tay quay hộp số?

Van bướm tay quay AUT DN400 nên được lựa chọn khi hệ thống có đường ống lớn, cần van đóng mở ổn định, dễ kiểm soát và phù hợp với môi trường nước. Ở kích cỡ DN400, việc chọn đúng van ảnh hưởng trực tiếp đến khả năng vận hành, độ kín và an toàn của toàn hệ thống.

Nên chọn sản phẩm này khi:

• Đường ống sử dụng kích cỡ DN400 – khoảng 16 inch.
• Hệ thống cần van wafer lắp gọn giữa hai mặt bích.
• Tuyến ống có lưu lượng lớn, cần đóng mở từ từ và ổn định.
• Môi trường làm việc là nước sạch, nước kỹ thuật, nước tuần hoàn hoặc cấp thoát nước.
• Áp lực làm việc nằm trong dải PN10 – PN16.
• Nhiệt độ hệ thống không vượt quá 70°C.
• Công trình cần hàng AUT Malaysia có CO, CQ, Packing list phục vụ hồ sơ nghiệm thu.

Không nên dùng van cho môi trường hóa chất mạnh, dầu, dung môi hoặc nhiệt độ cao nếu chưa kiểm tra độ phù hợp của gioăng EPDM và vật liệu cấu tạo.

Ứng dụng thực tế của van bướm tay quay AUT DN400

Với kích cỡ DN400, sản phẩm thường được lắp tại các tuyến ống chính có lưu lượng lớn. Đây là size phù hợp cho những hệ thống cần đóng mở dòng nước ổn định, ưu tiên thiết kế gọn và thuận tiện bảo trì.

Các ứng dụng phổ biến gồm:

• Tuyến ống cấp nước chính trong nhà máy, khu công nghiệp, xưởng sản xuất.
• Hệ thống cấp thoát nước cho khu đô thị, tòa nhà lớn, trung tâm thương mại.
• Trạm bơm nước, phòng bơm kỹ thuật, hệ thống bơm tăng áp công suất lớn.
• Hệ thống PCCC tại các tuyến ống có thông số phù hợp với bản vẽ thiết kế.
• Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
• Đường ống phân phối cần van khóa để chia khu vực vận hành hoặc phục vụ bảo trì.
• Các vị trí cần van kích cỡ lớn nhưng vẫn ưu tiên thiết kế ngắn, dễ lắp và dễ thay thế.

Lưu ý khi chọn mua van bướm DN400 AUT

Với van bướm DN400, khách hàng nên kiểm tra kỹ bản vẽ kỹ thuật và điều kiện lắp đặt trước khi đặt hàng. Đây là kích cỡ lớn, nếu chọn sai tiêu chuẩn mặt bích hoặc không kiểm tra không gian thao tác, việc lắp đặt tại công trình sẽ gặp nhiều khó khăn.

• Kiểm tra đúng kích cỡ đường ống là DN400 – khoảng 16 inch.
• Xác định áp lực làm việc của hệ thống để chọn đúng dải PN10 hoặc PN16.
• Đối chiếu đường kính lắp bích, số lỗ bích và tiêu chuẩn mặt bích trên công trình.
• Kiểm tra nhiệt độ làm việc tối đa, vì dòng van này phù hợp mức 0–70°C.
• Đảm bảo có đủ không gian để xoay tay quay tại vị trí lắp đặt.
• Với nước có nhiều cặn, nên vệ sinh đường ống hoặc bố trí lọc rác phù hợp để bảo vệ gioăng và đĩa van.
• Với môi trường hóa chất, dầu hoặc lưu chất đặc biệt, cần kiểm tra lại độ phù hợp của EPDM.
• Nên yêu cầu CO, CQ, Invoice, Packing list đầy đủ nếu dùng cho công trình, dự án hoặc hồ sơ nghiệm thu.

Hướng dẫn lắp đặt và bảo trì van bướm AUT DN400

Van bướm AUT DN400 dạng wafer cần được lắp đúng tâm giữa hai mặt bích để đĩa van xoay không bị cạ và gioăng EPDM được ép đều. Với kích cỡ lớn, quá trình lắp đặt cần có thiết bị nâng đỡ phù hợp để tránh lệch tâm, va đập hoặc làm hỏng bề mặt làm kín.

• Vệ sinh sạch hai đầu đường ống trước khi lắp để loại bỏ cặn bẩn, mạt kim loại, đá hàn hoặc dị vật.
• Đặt van đúng tâm giữa hai mặt bích, không để thân van bị nghiêng so với trục đường ống.
• Nên để đĩa van mở nhẹ trong quá trình căn chỉnh để tránh mép đĩa bị ép vào mặt bích.
• Siết bulong đều theo đường chéo, không siết lệch một phía làm gioăng bị ép không đều.
• Với van DN400, nên dùng thiết bị nâng, dây treo hoặc giá đỡ phù hợp trong quá trình lắp đặt.
• Sau khi lắp xong, xoay tay quay kiểm tra toàn bộ hành trình đóng mở từ 0–90 độ.
• Không dùng lực quá mạnh để cố xoay nếu van có dấu hiệu kẹt hoặc vận hành bất thường.
• Nếu van đóng mở nặng, cần kiểm tra lại độ đồng tâm, cặn bẩn, bulong hoặc vị trí đĩa van.
• Nên vận hành định kỳ ở các vị trí ít sử dụng để tránh bó cơ cấu.
• Kiểm tra bulong, mặt bích, gioăng làm kín và bộ tay quay hộp số theo chu kỳ bảo trì của hệ thống.
