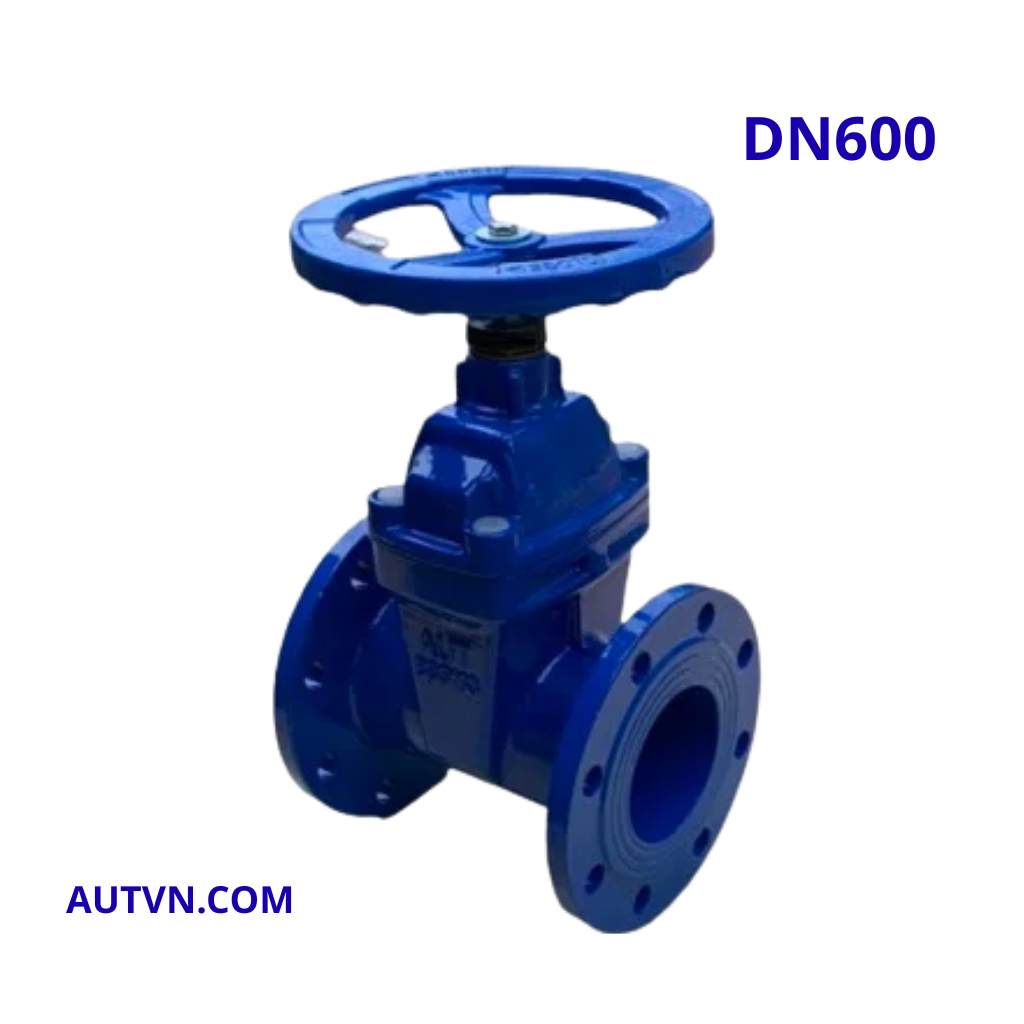

Giới thiệu van cổng tay quay DN600
Van cổng ty chìm tay quay AUT DN600 là dòng van công nghiệp kích thước cực đại, được thiết kế cho các hệ thống truyền tải nước lưu lượng rất lớn trong các dự án hạ tầng cấp quốc gia, nhà máy nước, công trình thủy lợi và hệ thống PCCC trung tâm. Với kích thước DN600 (φ610 mm ~ 24 inch), sản phẩm phù hợp cho các tuyến ống chính yêu cầu khả năng đóng ngắt ổn định, độ kín cao và tuổi thọ vận hành lâu dài trong điều kiện áp lực lớn.
Thiết kế ty chìm (non-rising stem) giúp phần trục van vận hành hoàn toàn bên trong thân, giảm chiều cao tổng thể và thuận tiện cho việc lắp đặt trong hố van hoặc khu vực hạn chế không gian. Tay quay tròn (handwheel) cỡ lớn hỗ trợ thao tác đóng mở nhẹ nhàng hơn đối với van có kích thước lớn và trọng lượng nặng. Toàn bộ thân van được chế tạo từ gang cầu phủ epoxy chống ăn mòn, kết hợp cùng đĩa van bọc EPDM và ty inox 304/431 giúp sản phẩm duy trì độ kín tuyệt đối, chống gỉ sét và hoạt động bền bỉ trong môi trường nước sạch, nước thải cũng như công nghiệp nặng. Van AUT DN600 được sản xuất theo tiêu chuẩn BS 5163 và EN 1171, đi kèm đầy đủ CO, CQ phục vụ nghiệm thu công trình và dự án lớn.
Kích cỡ DN600 nghĩa là gì?
- DN600 = đường kính danh nghĩa 600 mm.
- Đường kính ngoài ống tương ứng: φ610 mm.
- Hệ inch tương đương: 24 inch.
- Kết nối: mặt bích PN10 – PN16.
- Trọng lượng thực tế: khoảng 1.250 kg.
Thông số kỹ thuật (bảng chi tiết)
| Thông số | Giá trị |
|---|---|
| Model | AUT FIG01 – Handwheel |
| Kích thước | DN600 (24 inch) |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ tối đa | 0 ~ 70°C |
| Thiết kế | BS 5163:1993 / EN 1171 |
| Kết nối | Mặt bích BS 4504 / EN 1092-2 |
| Kiểm tra | BS 6755 / EN 12266-1 |
| Áp lực thử kín | 17.6 bar |
| Áp lực thử thân | 24 bar |
| Thân van | Gang cầu phủ epoxy ≥ 250 µm |
| Đĩa van | Gang cầu bọc EPDM |
| Ty van | Inox 304 / 431 |
| Gioăng làm kín | EPDM – EN 681-1 |
| Tay quay | Gang cầu (Ductile Iron) |
| Xuất xứ | AUT – Malaysia |
| Chứng chỉ | CO, CQ, Packing list |
Vật liệu cấu tạo
- Thân van: gang cầu EN GJS 500-7.
- Nắp van: gang cầu phủ epoxy + EPDM.
- Đĩa van: gang cầu bọc EPDM kín nước.
- Ty van: inox 304/431 chống ăn mòn.
- Gioăng kín: EPDM tiêu chuẩn EN 681-1.
- Bushing: đồng thau CZ132.
- Tay quay: gang cầu đúc nguyên khối.
- Bulong – ê-cu: inox 304/316.
Kích thước thực tế DN600
- Chiều dài (L): 508 mm.
- Đường kính bích (ØD): 840 mm.
- Khoảng cách lỗ bulong (ØK): 770 mm.
- Số lỗ bulong (n-Ød): 20 lỗ – Ø37 mm.
- Chiều cao (H1): 1720 mm.
- Trọng lượng: ~1.250 kg.
Ưu điểm
- Khả năng chịu lưu lượng và áp lực cực lớn.
- Đĩa van bọc EPDM giúp tăng độ kín và giảm thất thoát nước.
- Sơn epoxy dày bảo vệ thân van trong môi trường khắc nghiệt.
- Ty inox chống gỉ, vận hành ổn định trong thời gian dài.
- Thiết kế ty chìm tiết kiệm không gian lắp đặt.
- Tay quay lớn hỗ trợ thao tác vận hành nhẹ hơn cho van kích thước lớn.
Ứng dụng
- Nhà máy nước và hệ thống cấp nước đô thị quy mô lớn.
- Công trình thủy lợi, hồ chứa và trạm bơm công suất cao.
- Hệ thống PCCC trung tâm cho khu công nghiệp và đô thị.
- Nhà máy điện, xi măng, hóa chất và công nghiệp nặng.
- Các dự án hạ tầng kỹ thuật và truyền tải nước quy mô lớn.
Lưu ý lắp đặt và bảo trì
- Sử dụng thiết bị nâng hạ chuyên dụng do van có trọng lượng rất lớn.
- Kiểm tra đúng tiêu chuẩn mặt bích PN10/PN16 trước khi lắp đặt.
- Căn chỉnh đồng tâm đường ống để tránh rò rỉ và lệch mặt bích.
- Kiểm tra định kỳ lớp epoxy, gioăng kín và trục van.
- Bảo trì thường xuyên bằng cách bôi trơn ty van và siết bulong đúng lực.
