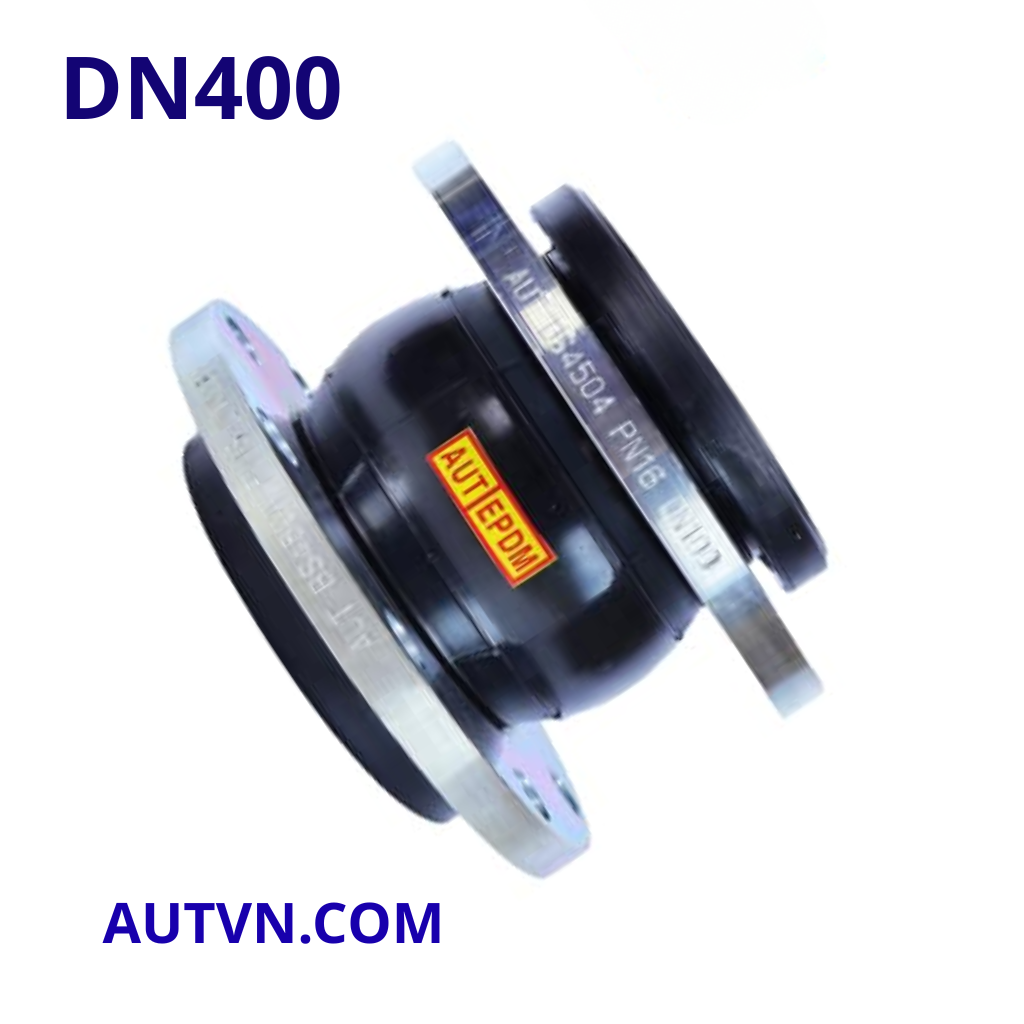

Khớp nối mềm AUT DN400

Khớp nối mềm AUT DN400 là gì?

Khớp nối mềm AUT DN400 là phụ kiện nối ống có phần thân bằng cao su đàn hồi, hai đầu kết nối mặt bích, dùng để lắp giữa hai đoạn đường ống hoặc giữa đường ống với các thiết bị như máy bơm, van, chiller, tháp giải nhiệt, cụm trao đổi nhiệt và hệ thống kỹ thuật có phát sinh rung động. Sản phẩm giúp giảm truyền rung, giảm tiếng ồn, bù giãn nở nhỏ và hạn chế lực tác động trực tiếp lên mặt bích, gioăng, bulong, giá đỡ và thiết bị phía sau.

Ở các tuyến ống DN400, lực nước, rung động từ máy bơm và dao động áp lực thường lớn hơn nhiều so với các size nhỏ. Nếu hệ thống chỉ dùng kết nối cứng, rung động có thể truyền dọc theo đường ống, làm tăng nguy cơ lỏng bulong, rò rỉ tại mặt bích, nứt gioăng hoặc ảnh hưởng đến van, đồng hồ và thiết bị điều khiển. Vì vậy, khớp nối mềm cao su thường được bố trí tại các vị trí cần giảm rung và tách lực cơ học giữa thiết bị với đường ống.

Dòng AUT FIG05 – Rubber Expansion Joint được thiết kế để hỗ trợ xử lý các vấn đề này. Thân cao su EPDM có khả năng đàn hồi trong giới hạn cho phép, lớp bố gia cường giúp tăng độ bền, vòng chịu áp giữ form thân cao su, còn mặt bích carbon steel giúp kết nối chắc chắn với hệ thống. Với kích cỡ DN400, sản phẩm thường được lắp trên tuyến ống chính, gần máy bơm công suất lớn hoặc tại các vị trí cần giảm rung, giảm ồn và bù chuyển vị nhỏ trong quá trình vận hành. Khách hàng cần chọn đúng loại khớp nối cho hệ thống có thể tham khảo thêm danh mục khớp nối mềm AUT để đối chiếu kích cỡ, kiểu kết nối, áp lực làm việc và thông số lắp đặt phù hợp trước khi đặt hàng.

Kích cỡ DN400 phù hợp với hệ thống nào?

DN400 là kích cỡ danh nghĩa của khớp nối mềm, tương đương khoảng 16 inch. Đây là size lớn, thường dùng trên tuyến ống chính, trạm bơm công suất cao, hệ thống cấp nước công nghiệp hoặc các tuyến ống có lưu lượng lớn. So với DN300 và DN350, khớp nối mềm DN400 có kích thước lớn hơn, trọng lượng cao hơn và yêu cầu kiểm tra kỹ hơn về khoảng cách lắp đặt, tiêu chuẩn mặt bích, vị trí giá đỡ và phương án căn chỉnh khi thi công.

Một số cách gọi thường gặp của sản phẩm:

• Khớp nối mềm AUT DN400.
• Khớp nối cao su AUT DN400.
• Khớp nối mềm cao su AUT DN400.
• Rubber Expansion Joint AUT DN400.
• Khớp nối mềm mặt bích AUT DN400.
• Khớp nối chống rung AUT DN400.
• Khớp nối mềm AUT 16 inch.

Theo bảng kích thước catalogue, khớp nối mềm AUT DN400 có D = 575 mm, D1 = 525 mm, số lỗ bulong 16 lỗ Ø30 mm, độ dày mặt bích b = 26 mm, chiều dài lắp đặt L = 255 mm, độ giãn dài cho phép 16 mm và độ nén cho phép 25 mm. Khi chọn mua, cần đối chiếu các thông số này với bản vẽ hệ thống để đảm bảo khớp nối lắp đúng mặt bích, đúng chiều dài và không bị kéo lệch hoặc ép nén quá mức khi vận hành.

Cấu tạo và vật liệu của khớp nối mềm AUT DN400

Khớp nối mềm AUT DN400 có cấu tạo gồm thân cao su đàn hồi, lớp bố gia cường, vòng chịu áp, mặt bích và bộ phận giới hạn chuyển vị. Với nhóm kích cỡ lớn từ DN350 đến DN600, catalogue thể hiện cấu hình có thêm control units bằng carbon steel, giúp hỗ trợ kiểm soát chuyển vị và tăng độ ổn định khi khớp nối làm việc trên tuyến ống lớn.

• Thân cao su EPDM: Là phần chính của khớp nối, có khả năng đàn hồi, hấp thụ rung động và phù hợp với môi trường nước sạch, nước kỹ thuật, nước tuần hoàn và nhiều hệ thống thông dụng.
• Lớp bố gia cường nylon cord fabric: Nằm bên trong thân cao su, giúp tăng độ bền, hạn chế biến dạng quá mức khi khớp nối chịu áp lực và dao động.
• Vòng chịu áp steel wire rope: Hỗ trợ giữ form thân cao su, tăng khả năng chịu áp và giúp sản phẩm ổn định hơn trong quá trình vận hành.
• Mặt bích carbon steel: Dùng để kết nối với mặt bích đường ống, van hoặc thiết bị. Bề mặt được bảo vệ bằng lớp sơn epoxy tĩnh điện.
• Control units carbon steel: Hỗ trợ giới hạn chuyển vị, đặc biệt cần thiết với các size lớn như DN400, nơi lực tác động trong hệ thống cao hơn.
• Thiết kế thân bầu cao su: Giúp khớp nối hấp thụ rung, giảm tiếng ồn và bù chuyển vị nhỏ tốt hơn so với đoạn nối kim loại cứng.

Thông số kỹ thuật

Ưu điểm của khớp nối mềm AUT DN400

Khớp nối mềm AUT DN400 được lựa chọn cho các hệ thống đường ống lớn nhờ khả năng giảm rung, giảm ồn và hỗ trợ bảo vệ thiết bị. Với thân EPDM đàn hồi, lớp bố gia cường nylon cord fabric, vòng chịu áp steel wire rope và mặt bích carbon steel chắc chắn, sản phẩm phù hợp cho những vị trí cần giảm truyền lực trong quá trình vận hành.

• Giảm rung động từ máy bơm: Khớp nối giúp hấp thụ một phần rung động phát sinh từ máy bơm, hạn chế truyền lực sang đường ống.
• Giảm tiếng ồn hệ thống: Khi rung động được giảm bớt, tiếng ồn do dao động cơ học và va đập trên tuyến ống cũng được hạn chế.
• Bù giãn nở nhỏ: Thân cao su EPDM có khả năng co giãn trong giới hạn cho phép, hỗ trợ bù chuyển vị nhỏ của đường ống.
• Bảo vệ van và thiết bị: Giúp giảm lực tác động lên van, mặt bích, đồng hồ, máy bơm và các cụm thiết bị phía sau.
• Phù hợp tuyến ống DN400: Size 16 inch đáp ứng tốt cho hệ thống lưu lượng lớn, trạm bơm và đường ống chính.
• Có control units: Hỗ trợ kiểm soát chuyển vị tốt hơn trên các size lớn, giúp khớp nối làm việc ổn định hơn.
• Kết nối mặt bích chắc chắn: Dễ lắp đặt, dễ tháo kiểm tra và phù hợp với công trình cần nghiệm thu kỹ thuật.
• Có hồ sơ công trình: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu dự án.

Khi nào nên chọn khớp nối mềm AUT DN400?

Khớp nối mềm AUT DN400 nên được chọn khi hệ thống sử dụng đường ống DN400 và cần giảm rung, giảm ồn hoặc bù chuyển vị nhỏ giữa hai đoạn ống. Đây là phụ kiện rất nên có tại các vị trí gần máy bơm, cụm thiết bị tạo rung hoặc khu vực đường ống có nguy cơ chịu dao động trong quá trình vận hành.

Nên chọn sản phẩm này khi:

• Tuyến ống sử dụng kích cỡ DN400 – 16 inch.
• Hệ thống cần khớp nối mềm kết nối mặt bích.
• Vị trí lắp gần máy bơm, chiller, tháp giải nhiệt hoặc cụm thiết bị tạo rung.
• Cần giảm truyền lực từ thiết bị sang đường ống.
• Hệ thống làm việc với nước sạch, nước kỹ thuật, nước tuần hoàn hoặc nước PCCC.
• Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
• Cần thiết bị có khả năng co giãn, giảm ồn và dễ thay thế khi bảo trì.
• Tuyến ống lớn cần kiểm soát chuyển vị tốt hơn bằng bộ control units.

Không nên dùng khớp nối mềm AUT DN400 cho hóa chất mạnh, dầu, dung môi, môi trường nhiệt độ cao hoặc áp lực vượt quá giới hạn cho phép nếu chưa kiểm tra kỹ độ phù hợp của vật liệu EPDM và cấu hình mặt bích.

Ứng dụng thực tế của khớp nối mềm AUT DN400

Khớp nối mềm AUT DN400 được sử dụng phổ biến trong các hệ thống đường ống có máy bơm hoặc thiết bị tạo rung. Với kích cỡ DN400, sản phẩm phù hợp cho các tuyến ống lớn trong công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

Các ứng dụng phổ biến gồm:

• Hệ thống trạm bơm cấp nước sạch công suất lớn.
• Hệ thống PCCC trong nhà máy, tòa nhà, khu công nghiệp.
• Hệ thống HVAC, chiller, tháp giải nhiệt, nước tuần hoàn.
• Hệ thống xử lý nước, nước kỹ thuật, nước sản xuất.
• Đường ống gần máy bơm cần giảm rung và giảm ồn.
• Tuyến ống chính có yêu cầu bù giãn nở hoặc bù sai lệch nhỏ.
• Các công trình cần bảo vệ mặt bích, van, đồng hồ và thiết bị khỏi rung động cơ học.
• Hệ thống có đường ống lớn cần kiểm soát lực tác động khi khởi động và dừng bơm.

Lưu ý khi chọn mua khớp nối mềm AUT DN400

Khi chọn khớp nối mềm AUT DN400, khách hàng cần kiểm tra đúng kích cỡ, áp lực làm việc, tiêu chuẩn mặt bích, chiều dài lắp đặt và môi trường sử dụng. Với khớp nối mềm size lớn, nếu chọn sai chiều dài hoặc lắp sai khoảng cách, thân cao su có thể bị kéo căng, ép nén quá mức hoặc làm việc không ổn định.

• Kiểm tra đúng kích cỡ đường ống là DN400 – 16 inch.
• Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
• Kiểm tra tiêu chuẩn mặt bích BS4504 hoặc tiêu chuẩn thực tế của công trình.
• Đối chiếu kích thước D = 575 mm, D1 = 525 mm, 16 lỗ Ø30 mm.
• Kiểm tra chiều dài lắp đặt L = 255 mm trước khi thi công.
• Xác nhận môi trường sử dụng có phù hợp với cao su EPDM hay không.
• Kiểm tra yêu cầu sử dụng control units để hạn chế chuyển vị trên tuyến ống lớn.
• Không chọn khớp nối mềm để thay thế cho đoạn ống chịu lực chính nếu hệ thống chưa có giá đỡ phù hợp.
• Với size DN400, cần kiểm tra không gian lắp đặt, thao tác siết bulong và phương án nâng đỡ khi thi công.
• Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.

Lưu ý khi lắp đặt và bảo trì

Khớp nối mềm AUT DN400 cần được lắp đúng chiều dài thiết kế, đúng tiêu chuẩn mặt bích và không được ép lệch quá mức. Nếu lắp sai, thân cao su có thể bị xoắn, bị kéo căng hoặc chịu tải không đều, làm giảm tuổi thọ sản phẩm.

• Căn chỉnh hai mặt bích đồng tâm trước khi lắp.
• Không dùng khớp nối mềm để kéo lệch hai đoạn ống không thẳng hàng.
• Không ép nén hoặc kéo giãn thân cao su vượt quá giới hạn cho phép.
• Siết bulong đều theo đường chéo, tránh siết lệch một phía.
• Với size DN400, cần kiểm tra kỹ bộ control units sau khi lắp đặt.
• Không để thân cao su chịu lực treo của đường ống; hệ thống cần có giá đỡ riêng.
• Không để vật sắc nhọn, tia hàn hoặc nhiệt cao tác động trực tiếp lên thân cao su.
• Sau khi lắp, chạy thử áp để kiểm tra độ kín tại mặt bích.
• Định kỳ kiểm tra bề mặt cao su, mặt bích, bulong, thanh giới hạn và dấu hiệu rò rỉ.
• Nếu thân cao su phồng, nứt, biến dạng bất thường hoặc rò rỉ, cần dừng hệ thống để kiểm tra và thay thế kịp thời.
