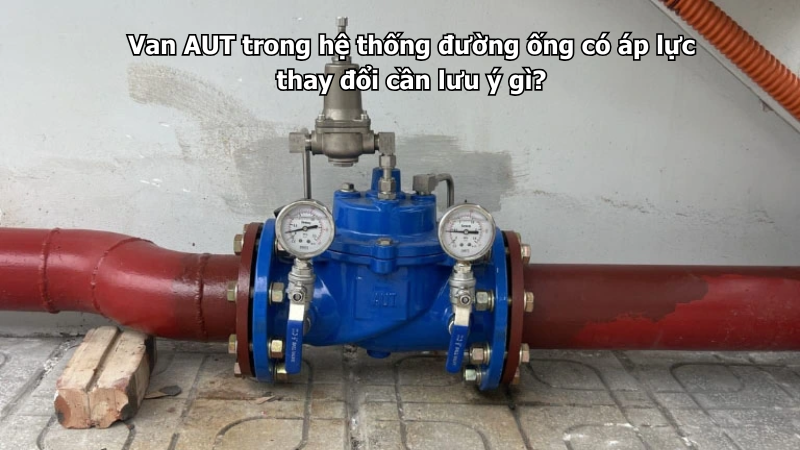

Van AUT trong hệ thống đường ống có áp lực thay đổi cần được lựa chọn kỹ về loại van, cấp áp lực, vị trí lắp đặt, chiều dòng chảy, gioăng làm kín, khả năng chống nước hồi và điều kiện bảo trì. Đây là nhóm hệ thống dễ phát sinh rung động, va đập nước, tụt áp, áp tăng đột ngột hoặc rò rỉ tại mặt bích nếu chọn van không phù hợp. Các hệ thống thường gặp gồm trạm bơm, bơm tăng áp, PCCC, cấp nước tòa nhà, khu công nghiệp, xử lý nước, tuyến ống dài hoặc đường ống có nhiều nhánh đóng mở luân phiên.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Với hệ thống áp lực ổn định, van chủ yếu chịu áp ở một mức tương đối đều. Nhưng với hệ thống áp lực thay đổi, van có thể phải chịu áp tăng giảm liên tục khi bơm khởi động, bơm dừng, van đóng mở, nước hồi ngược, khí tích tụ hoặc lưu lượng thay đổi theo nhu cầu sử dụng. Vì vậy, khi dùng van AUT trong môi trường này, không nên chỉ chọn theo kích cỡ DN mà cần xem xét cả điều kiện vận hành thực tế.

Hệ thống đường ống có áp lực thay đổi là gì?

Hệ thống đường ống có áp lực thay đổi là hệ thống mà áp lực nước không giữ nguyên một mức cố định, mà tăng giảm theo quá trình vận hành. Áp lực có thể tăng khi máy bơm chạy, giảm khi nhiều điểm dùng nước cùng mở, dao động khi bơm đóng ngắt hoặc thay đổi khi van trên tuyến được đóng mở.

Ví dụ, trong hệ thống bơm tăng áp, áp lực sẽ tăng khi bơm hoạt động và giảm khi nước được sử dụng nhiều. Trong hệ thống PCCC, áp lực có thể tăng cao khi bơm chữa cháy chạy thử hoặc vận hành thực tế. Trong tuyến ống dài, áp lực có thể khác nhau giữa đầu tuyến và cuối tuyến.

Khi áp lực thay đổi liên tục, các thiết bị trên đường ống như van, gioăng, mặt bích, bulong, khớp nối mềm, đồng hồ áp và máy bơm đều chịu tác động. Nếu chọn van không đúng cấp áp hoặc lắp sai vị trí, hệ thống dễ bị rung, rò rỉ hoặc giảm tuổi thọ thiết bị.

Vì sao cần chọn van AUT kỹ hơn trong hệ thống áp lực thay đổi?

Áp lực thay đổi làm van phải chịu điều kiện làm việc phức tạp hơn. Khi áp lực tăng đột ngột, mối nối mặt bích, gioăng và thân van phải chịu lực lớn hơn. Khi áp lực giảm nhanh, nước có thể chảy ngược, gây va đập nước hoặc làm van 1 chiều đóng mạnh.

Nếu van không đủ cấp áp lực, hệ thống có thể rò tại mặt bích, nắp van, ty van hoặc thân van khi bơm hoạt động. Nếu van 1 chiều không phù hợp, nước hồi ngược có thể làm bơm rung, gây tiếng đập và ảnh hưởng đến toàn tuyến ống.

Vì vậy, với hệ thống có áp lực thay đổi, cần chọn van AUT theo áp lực vận hành thực tế, áp lực cao nhất có thể xảy ra, vị trí lắp đặt và chức năng của từng van trong hệ thống.

Chọn đúng cấp áp lực của van AUT

Cấp áp lực là yếu tố đầu tiên cần kiểm tra. Van AUT phải phù hợp với áp lực làm việc và áp lực thử của hệ thống. Không nên chỉ chọn van theo DN mà bỏ qua thông số PN hoặc cấp áp lực thiết kế.

Ví dụ, cùng là van DN100 nhưng nếu hệ thống yêu cầu áp lực cao hơn, loại van thông thường có thể không phù hợp. Khi bơm chạy, áp lực tăng lên có thể làm gioăng mặt bích rò, bulong bị lỏng hoặc van phát sinh thấm nước.

Trước khi đặt hàng, cần xác định áp lực vận hành bình thường, áp lực cao nhất, áp lực thử và điều kiện bơm. Với hệ thống PCCC, bơm tăng áp, tòa nhà cao tầng hoặc khu công nghiệp, thông số áp lực cần được kiểm tra kỹ theo bản vẽ hoặc hồ sơ kỹ thuật.

Chú ý hiện tượng va đập nước trong đường ống

Va đập nước là hiện tượng áp lực thay đổi đột ngột khi dòng nước bị dừng hoặc đổi hướng nhanh. Hiện tượng này có thể xảy ra khi bơm dừng đột ngột, van đóng quá nhanh, nước hồi về hoặc van 1 chiều đóng mạnh.

Khi có va đập nước, đường ống có thể phát tiếng “đập”, rung mạnh, đồng hồ áp dao động hoặc mặt bích rò nhẹ. Nếu kéo dài, hiện tượng này có thể làm giảm tuổi thọ van, máy bơm và phụ kiện đường ống.

Trong hệ thống dùng van AUT, cần chú ý chọn đúng van 1 chiều, bố trí vị trí lắp phù hợp và tránh đóng mở van quá nhanh ở các tuyến có lưu lượng lớn. Với một số hệ thống phức tạp, cần kiểm tra thêm thiết kế giảm chấn, bình tích áp hoặc thiết bị chống va đập nước nếu cần.

Van 1 chiều AUT rất quan trọng khi áp lực thay đổi

Van 1 chiều AUT là thiết bị cần được chú ý đặc biệt trong hệ thống có áp lực thay đổi. Van thường được lắp sau máy bơm, trên tuyến ống đẩy hoặc các vị trí cần ngăn nước chảy ngược.

Khi bơm dừng, nếu không có van 1 chiều hoặc van đóng không kín, nước từ tuyến sau có thể hồi ngược về bơm. Điều này gây tụt áp, rung đường ống, tiếng đập và có thể làm bơm quay ngược.

Khi chọn van 1 chiều AUT, cần kiểm tra đúng chiều dòng chảy, đúng áp lực, đúng kích cỡ DN và điều kiện lưu lượng. Van nên lắp ở vị trí dễ kiểm tra, vì sau thời gian sử dụng có thể cần kiểm tra cánh van, gioăng, bản lề hoặc hiện tượng đóng không kín.

Chọn van khóa AUT phù hợp với tần suất đóng mở

Trong hệ thống áp lực thay đổi, van khóa như van cổng AUT hoặc van bướm AUT cần được chọn theo tần suất sử dụng. Nếu vị trí chỉ cần đóng mở để cô lập tuyến khi bảo trì, van cổng AUT có thể phù hợp. Nếu vị trí cần thao tác nhanh, không gian hẹp hoặc đường ống lớn, van bướm AUT có thể thuận tiện hơn.

Tuy nhiên, không nên dùng van khóa để điều tiết lưu lượng thường xuyên nếu van không được thiết kế cho nhiệm vụ này. Việc để van mở một phần trong dòng chảy mạnh có thể gây rung, xói mòn bộ phận làm kín hoặc tạo tiếng ồn.

Khi hệ thống có áp lực thay đổi, thao tác đóng mở van cần thực hiện từ từ. Đóng van quá nhanh có thể làm áp lực thay đổi đột ngột, gây rung đường ống hoặc va đập nước.

Y lọc AUT giúp bảo vệ van và thiết bị trong hệ thống áp lực dao động

Trong hệ thống có áp lực thay đổi, cặn bẩn có thể làm van hoạt động kém ổn định hơn. Cặn mắc vào van 1 chiều có thể làm van đóng không kín. Cặn đi vào van điều khiển hoặc van giảm áp có thể làm thiết bị phản ứng sai. Cặn trong y lọc nếu không được vệ sinh cũng có thể làm giảm lưu lượng và gây tụt áp phía sau.

Y lọc AUT nên được lắp trước các thiết bị quan trọng như máy bơm, đồng hồ, van điều khiển, van giảm áp hoặc van 1 chiều trong một số trường hợp. Thiết bị này giúp giữ lại cát, mạt hàn, rác nhỏ và tạp chất trong đường ống.

Khi lắp y lọc, cần chú ý đúng chiều dòng chảy và chừa không gian vệ sinh lưới lọc. Với hệ thống mới thi công, nên kiểm tra y lọc sau giai đoạn chạy thử vì đây là thời điểm cặn xuất hiện nhiều nhất.

Khớp nối mềm AUT giúp giảm rung gần máy bơm

Áp lực thay đổi thường đi kèm rung động, nhất là gần máy bơm, trạm bơm hoặc cụm bơm tăng áp. Khi bơm khởi động hoặc dừng, rung động có thể truyền sang đường ống, van, mặt bích và đồng hồ áp.

Khớp nối mềm AUT có thể được dùng ở vị trí phù hợp để giảm truyền rung từ bơm sang đường ống. Thiết bị này giúp hạn chế lực tác động lên mặt bích và giảm nguy cơ rò rỉ do rung động kéo dài.

Tuy nhiên, khớp nối mềm không thay thế cho giá đỡ đường ống. Đường ống và các van cỡ lớn vẫn cần được đỡ chắc chắn. Nếu để khớp nối mềm chịu tải trọng của cả tuyến ống, thiết bị có thể bị kéo căng, lệch tâm hoặc nhanh hỏng.

Van xả khí AUT giúp ổn định áp lực trong tuyến ống

Khí trong đường ống có thể làm áp lực dao động, nước chảy không đều, đường ống rung hoặc máy bơm hoạt động không ổn định. Với các tuyến ống dài, tuyến ống đứng, điểm cao hoặc hệ thống thường xuyên nạp xả nước, việc bố trí van xả khí AUT là rất đáng cân nhắc.

Van xả khí AUT giúp đưa lượng khí tích tụ ra ngoài, hỗ trợ dòng nước đi qua đều hơn và giảm hiện tượng rung do túi khí. Thiết bị này nên được lắp tại điểm cao hoặc vị trí dễ tích khí theo thiết kế.

Không nên lắp van xả khí ở vị trí quá thấp hoặc khó bảo trì. Nếu nước có nhiều cặn, cần kiểm tra định kỳ để tránh cặn làm kẹt cơ cấu xả khí.

Chú ý gioăng, mặt bích và bulong khi áp lực thay đổi

Khi áp lực trong đường ống thay đổi liên tục, các mối nối mặt bích cũng chịu tác động nhiều hơn. Nếu gioăng đặt lệch, bulong siết không đều hoặc mặt bích không đồng tâm, điểm rò có thể xuất hiện sau một thời gian vận hành.

Khi lắp van AUT, cần đặt gioăng đúng tâm, siết bulong đối xứng từng lượt và kiểm tra độ đồng tâm giữa hai mặt bích. Không nên dùng van để kéo ép hai đầu ống lệch về đúng vị trí vì lực lệch này sẽ làm gioăng nhanh hỏng hơn.

Sau khi chạy thử, nên kiểm tra lại các vị trí mặt bích, đặc biệt ở khu vực gần máy bơm, van 1 chiều, y lọc và khớp nối mềm. Nếu có dấu hiệu thấm nước, cần xử lý sớm trước khi điểm rò phát triển lớn hơn.

Chú ý vị trí lắp đặt và không gian bảo trì

Hệ thống áp lực thay đổi cần được kiểm tra định kỳ nhiều hơn hệ thống vận hành ổn định. Vì vậy, van AUT nên được lắp ở vị trí dễ tiếp cận, dễ đóng mở, dễ siết bulong và dễ kiểm tra rò rỉ.

Không nên lắp van ở vị trí quá sát tường, trong hố quá hẹp, bị che bởi thiết bị khác hoặc không đủ không gian tháo nắp y lọc. Khi sự cố xảy ra, việc khó tiếp cận sẽ làm thời gian sửa chữa kéo dài.

Với van 1 chiều, cần đủ không gian để kiểm tra nếu có tiếng đập hoặc nước hồi. Với y lọc, cần đủ khoảng trống để tháo lưới vệ sinh. Với van cỡ lớn, cần tính thêm phương án nâng hạ khi thay thế.

Theo dõi đồng hồ áp để phát hiện bất thường

Trong hệ thống áp lực thay đổi, đồng hồ áp là thiết bị hỗ trợ rất quan trọng. Khi đồng hồ áp dao động bất thường, tụt nhanh hoặc tăng đột ngột, người vận hành cần kiểm tra lại các van và thiết bị trên tuyến.

Nếu áp lực tụt nhanh sau khi bơm dừng, có thể liên quan đến van 1 chiều không kín hoặc rò rỉ trên tuyến. Nếu áp lực phía sau y lọc giảm, có thể lưới lọc bị tắc. Nếu áp lực dao động kèm tiếng rung, có thể có khí trong đường ống hoặc va đập nước.

Vì vậy, khi dùng van AUT trong hệ thống có áp lực thay đổi, nên bố trí đồng hồ áp ở vị trí dễ quan sát để theo dõi tình trạng vận hành.

Checklist chọn van AUT cho hệ thống áp lực thay đổi

Kết luận

Van AUT trong hệ thống đường ống có áp lực thay đổi cần được chọn đúng cấp áp lực, đúng loại van, đúng vị trí và đúng điều kiện vận hành. Các yếu tố cần chú ý gồm hiện tượng va đập nước, nước hồi ngược, rung động gần máy bơm, khí tích tụ trong đường ống, cặn bẩn làm kẹt van và rò rỉ tại mặt bích.

Trong các hệ thống như trạm bơm, bơm tăng áp, PCCC, cấp nước tòa nhà, xử lý nước hoặc khu công nghiệp, van 1 chiều AUT đóng vai trò rất quan trọng để chống nước hồi và giữ áp ổn định hơn. Bên cạnh đó, y lọc AUT, khớp nối mềm AUT, van xả khí AUT, van cổng và van bướm AUT cũng cần được bố trí đúng chức năng.

Nếu hệ thống của bạn có máy bơm, áp lực dao động hoặc cần chống nước chảy ngược, có thể tham khảo thêm nhóm van 1 chiều AUT ↗ để chọn đúng loại van và vị trí lắp đặt phù hợp.
