Van AUT dùng cho hệ thống nước tuần hoàn cần được lựa chọn theo đúng chức năng của từng vị trí trên đường ống, bao gồm van khóa tuyến, van chống chảy ngược, y lọc bảo vệ thiết bị, khớp nối mềm giảm rung và van xả khí tại các điểm cao. Hệ thống nước tuần hoàn thường hoạt động lặp lại liên tục, nước được bơm đi qua thiết bị rồi quay trở lại hệ thống, vì vậy van lắp trên tuyến này cần đảm bảo độ kín, ổn định áp lực, dễ bảo trì và phù hợp với điều kiện vận hành lâu dài.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong thực tế, hệ thống nước tuần hoàn có thể xuất hiện trong nhà máy, hệ thống làm mát, HVAC, chiller, tháp giải nhiệt, dây chuyền sản xuất, khu công nghiệp hoặc các cụm thiết bị cần nước lưu thông liên tục. Do nước chạy tuần hoàn nhiều vòng, nếu chọn sai van hoặc thiếu thiết bị bảo vệ, hệ thống có thể bị cặn bẩn tích tụ, tụt áp, rung đường ống, nước hồi ngược về bơm hoặc khó cô lập thiết bị khi bảo trì.

Hệ thống nước tuần hoàn là gì?

Hệ thống nước tuần hoàn là hệ thống mà nước không chỉ đi một chiều rồi xả bỏ ngay, mà được bơm qua các thiết bị, trao đổi nhiệt, làm mát, xử lý hoặc phục vụ sản xuất rồi quay trở lại để tiếp tục sử dụng. Nước trong hệ thống có thể đi qua máy bơm, bồn chứa, tháp giải nhiệt, bộ trao đổi nhiệt, chiller, đường ống chính, đường hồi và nhiều cụm van khác nhau.

Do nước di chuyển liên tục trong một vòng tuần hoàn, các thiết bị trên đường ống phải làm việc ổn định trong thời gian dài. Van lắp trên hệ thống này không chỉ cần đóng mở được dòng nước mà còn phải chịu được áp lực, lưu lượng, rung động, cặn bẩn và điều kiện vận hành lặp lại.

Vì vậy, khi chọn van AUT cho hệ thống nước tuần hoàn, cần xét theo từng vị trí cụ thể: vị trí khóa tuyến, vị trí sau bơm, vị trí trước thiết bị quan trọng, vị trí có rung động và vị trí dễ tích khí.

Vì sao hệ thống nước tuần hoàn cần chọn van AUT đúng loại?

Hệ thống nước tuần hoàn thường có yêu cầu vận hành ổn định. Nếu một van bị kẹt, rò rỉ, đóng không kín hoặc làm cản dòng quá nhiều, toàn bộ vòng tuần hoàn có thể bị ảnh hưởng. Áp lực giảm, lưu lượng không đủ, thiết bị làm mát kém hiệu quả hoặc máy bơm phải làm việc nặng hơn.

Ví dụ, nếu van 1 chiều sau bơm đóng không kín, nước có thể hồi ngược khi bơm dừng. Nếu y lọc bị thiếu hoặc không được vệ sinh, cặn có thể đi vào bộ trao đổi nhiệt, chiller, đồng hồ hoặc van điều khiển. Nếu không có van khóa ở vị trí cần thiết, việc bảo trì một thiết bị nhỏ có thể phải dừng cả hệ thống.

Chọn đúng van AUT giúp hệ thống nước tuần hoàn dễ vận hành hơn, giảm sự cố, dễ cô lập từng đoạn khi sửa chữa và bảo vệ tốt hơn cho máy bơm cùng thiết bị phía sau.

Chọn van cổng AUT cho vị trí khóa tuyến chính

Van cổng AUT phù hợp với các vị trí cần đóng mở tuyến chính hoặc cô lập một đoạn đường ống khi bảo trì. Dòng van này thường dùng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không nên dùng để điều tiết lưu lượng thường xuyên.

Trong hệ thống nước tuần hoàn, van cổng AUT có thể được lắp ở tuyến cấp, tuyến hồi, trước hoặc sau cụm thiết bị lớn, đầu vào bồn chứa, trước cụm bơm hoặc tại các vị trí cần khóa nước để sửa chữa. Khi mở hoàn toàn, dòng nước đi qua van tương đối thông thoáng, phù hợp với tuyến cần lưu lượng ổn định.

Khi chọn van cổng AUT, cần chú ý kích cỡ DN, áp lực làm việc, tiêu chuẩn mặt bích và không gian quay tay. Nếu van lắp ở phòng kỹ thuật hoặc khu vực có nhiều thiết bị, cần đảm bảo người vận hành có thể thao tác thuận tiện khi cần đóng mở.

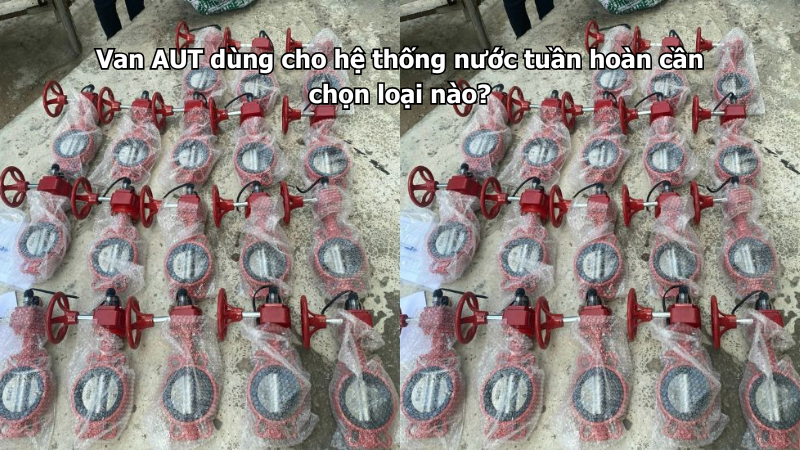

Chọn van bướm AUT cho tuyến ống cần thiết kế gọn

Van bướm AUT là lựa chọn rất phù hợp với nhiều hệ thống nước tuần hoàn, đặc biệt ở các tuyến ống kích cỡ vừa và lớn, vị trí cần đóng mở nhanh hoặc khu vực có không gian lắp đặt hạn chế. So với nhiều dòng van thân dài, van bướm có thiết kế gọn, trọng lượng nhẹ hơn và dễ bố trí trên hệ thống nhiều đường ống.

Trong hệ thống HVAC, chiller, nước làm mát hoặc tuần hoàn công nghiệp, van bướm AUT có thể dùng để khóa tuyến, chia nhánh, cô lập cụm thiết bị hoặc điều chỉnh thao tác đóng mở theo khu vực. Với các size lớn, van bướm tay quay thường dễ vận hành hơn tay gạt vì thao tác nhẹ và kiểm soát tốt hơn.

Tuy nhiên, khi lắp van bướm cần kiểm tra độ đồng tâm của đường ống, tiêu chuẩn mặt bích và không gian xoay của đĩa van. Nếu lắp lệch, đĩa van có thể bị cấn, khiến van đóng mở nặng hoặc không kín.

Chọn van 1 chiều AUT sau máy bơm tuần hoàn

Van 1 chiều AUT là thiết bị quan trọng trong hệ thống nước tuần hoàn có máy bơm. Van thường được lắp sau máy bơm, trên tuyến ống đẩy, để ngăn nước chảy ngược về bơm khi bơm dừng hoặc khi hệ thống thay đổi áp lực.

Nếu thiếu van 1 chiều hoặc van đóng không kín, nước có thể hồi ngược, gây tụt áp, tiếng đập, rung đường ống hoặc làm bơm quay ngược. Với hệ thống có nhiều bơm chạy luân phiên, van 1 chiều càng quan trọng để tránh dòng nước từ bơm đang chạy chảy ngược qua bơm đang dừng.

Khi chọn van 1 chiều AUT, cần kiểm tra đúng DN, đúng áp lực, đúng chiều mũi tên trên thân van và vị trí lắp đặt. Van nên được đặt ở nơi dễ kiểm tra vì sau thời gian sử dụng có thể cần kiểm tra cánh van, gioăng hoặc tiếng va đập khi bơm dừng.

Chọn Y lọc AUT trước thiết bị quan trọng

Y lọc AUT nên được lắp trước các thiết bị quan trọng trong hệ thống nước tuần hoàn như máy bơm, bộ trao đổi nhiệt, chiller, van điều khiển, van giảm áp, đồng hồ hoặc thiết bị đo. Mục đích là giữ lại cặn, mạt hàn, rác nhỏ, cát hoặc tạp chất trong đường ống.

Nước tuần hoàn có thể tích tụ cặn theo thời gian. Ngoài cặn từ nguồn nước ban đầu, hệ thống còn có thể phát sinh mạt kim loại, cặn đóng trong đường ống, rỉ sét hoặc tạp chất sau quá trình bảo trì. Nếu không có y lọc, các tạp chất này có thể đi vào thiết bị phía sau, gây tắc, kẹt hoặc giảm hiệu quả trao đổi nhiệt.

Khi lắp Y lọc AUT, cần chú ý đúng chiều dòng chảy và chừa không gian tháo nắp lọc. Sau khi hệ thống mới chạy thử hoặc sau bảo trì lớn, nên vệ sinh lưới lọc sớm vì đây là thời điểm cặn thường xuất hiện nhiều.

Chọn khớp nối mềm AUT tại khu vực gần bơm

Máy bơm tuần hoàn thường vận hành trong thời gian dài, có thể tạo rung động truyền sang đường ống, mặt bích và các thiết bị lắp gần đó. Nếu rung động kéo dài, mối nối có thể bị lỏng, gioăng dễ rò hoặc đường ống phát tiếng ồn.

Khớp nối mềm AUT có thể được bố trí gần máy bơm để giảm rung, hạn chế lực truyền trực tiếp sang hệ thống đường ống và giúp cụm bơm vận hành êm hơn. Thiết bị này đặc biệt hữu ích trong phòng bơm, trạm bơm tuần hoàn, hệ thống HVAC hoặc các cụm bơm công suất lớn.

Tuy nhiên, khớp nối mềm không thay thế cho giá đỡ đường ống. Khi lắp, cần có giá đỡ phù hợp trước và sau thiết bị, không để khớp nối mềm chịu toàn bộ tải trọng của van, đường ống hoặc thiết bị phía sau.

Chọn van xả khí AUT tại điểm cao của hệ thống

Trong hệ thống nước tuần hoàn, khí có thể tích tụ tại điểm cao, đoạn ống đứng, tuyến ống dài hoặc khu vực sau khi nạp nước, sửa chữa, xả cạn rồi vận hành lại. Nếu không xả khí, hệ thống có thể bị rung, phát tiếng ồn, lưu lượng không đều hoặc áp lực dao động.

Van xả khí AUT nên được lắp ở các điểm cao hoặc vị trí dễ tích khí để loại bỏ khí trong đường ống. Thiết bị này giúp dòng nước lưu thông đều hơn và giảm ảnh hưởng của túi khí đến máy bơm, đồng hồ và thiết bị phía sau.

Khi chọn van xả khí, cần chú ý áp lực làm việc, kích cỡ kết nối và vị trí bảo trì. Không nên đặt van ở nơi quá khó tiếp cận vì sau thời gian sử dụng vẫn cần kiểm tra, vệ sinh hoặc xử lý nếu có rò nước.

Chọn van AUT theo nhiệt độ nước tuần hoàn

Không phải mọi hệ thống nước tuần hoàn đều có cùng nhiệt độ. Có hệ thống tuần hoàn nước mát, có hệ thống nước làm mát thiết bị, có hệ thống nước nóng nhẹ hoặc nước tuần hoàn qua thiết bị trao đổi nhiệt. Vì vậy, nhiệt độ là yếu tố cần kiểm tra khi chọn van AUT.

Nếu nước tuần hoàn có nhiệt độ cao hơn nước sạch thông thường, cần kiểm tra vật liệu gioăng, thân van và giới hạn nhiệt độ cho phép. Gioăng không phù hợp có thể nhanh chai cứng, rò rỉ hoặc làm van đóng không kín sau một thời gian vận hành.

Với hệ thống nước nóng hoặc nước có phụ gia xử lý, không nên chọn van chỉ theo kích cỡ DN. Cần cung cấp rõ nhiệt độ, áp lực và môi trường làm việc để chọn đúng dòng van phù hợp.

Chọn van AUT theo áp lực và lưu lượng hệ thống

Hệ thống nước tuần hoàn thường có máy bơm, vì vậy áp lực và lưu lượng có thể thay đổi theo chế độ vận hành. Van AUT cần phù hợp với áp lực làm việc, áp lực thử và lưu lượng của tuyến ống.

Nếu chọn van nhỏ hơn đường ống hoặc không đúng cấp áp lực, hệ thống có thể bị tổn thất áp, rò mặt bích hoặc giảm lưu lượng qua thiết bị. Với các tuyến ống lớn hoặc hệ thống chạy liên tục, sai thông số có thể ảnh hưởng lớn đến hiệu quả vận hành.

Trước khi chọn van, cần xác định DN đường ống, áp lực thiết kế, tiêu chuẩn mặt bích và vị trí lắp đặt. Với các tuyến ống lớn, nên kiểm tra cả không gian bảo trì và phương án nâng hạ khi cần thay thế.

Lưu ý cặn bẩn trong hệ thống nước tuần hoàn

Nước tuần hoàn có đặc điểm là đi lại nhiều vòng, nên cặn bẩn nếu không được kiểm soát có thể tích tụ dần trong đường ống và thiết bị. Cặn có thể làm y lọc nhanh tắc, làm van 1 chiều đóng không kín, làm van điều khiển kẹt hoặc giảm hiệu quả trao đổi nhiệt.

Vì vậy, ngoài việc chọn van, cần có kế hoạch vệ sinh y lọc, kiểm tra chất lượng nước và bảo trì định kỳ. Nếu thấy áp lực sau y lọc giảm, lưu lượng yếu hoặc thiết bị làm mát kém hiệu quả, cần kiểm tra lưới lọc và tình trạng cặn trong hệ thống.

Với hệ thống mới thi công, nên súc rửa đường ống trước khi vận hành chính thức. Sau giai đoạn chạy thử, cần kiểm tra y lọc để loại bỏ mạt hàn, cát hoặc rác nhỏ còn sót lại.

Checklist chọn van AUT cho hệ thống nước tuần hoàn

Kết luận

Van AUT dùng cho hệ thống nước tuần hoàn cần được chọn theo đúng vị trí và chức năng. Van cổng AUT hoặc van bướm AUT dùng để khóa tuyến, van 1 chiều AUT lắp sau máy bơm để chống nước hồi, Y lọc AUT dùng trước thiết bị quan trọng để giữ cặn, khớp nối mềm AUT dùng gần máy bơm để giảm rung và van xả khí AUT dùng ở điểm cao để xả khí tích tụ.

Khi lựa chọn, cần kiểm tra thêm kích cỡ DN, áp lực, tiêu chuẩn mặt bích, nhiệt độ nước, mức độ cặn, vị trí bảo trì và tần suất vận hành. Với hệ thống nước tuần hoàn, bảo trì định kỳ rất quan trọng vì nước chạy nhiều vòng có thể làm cặn tích tụ dần trong đường ống và thiết bị.

Nếu hệ thống nước tuần hoàn cần dòng van khóa tuyến gọn, dễ thao tác và phù hợp với các đường ống kích cỡ vừa đến lớn, có thể tham khảo thêm nhóm van bướm AUT ↗ để lựa chọn đúng kích cỡ và kiểu vận hành phù hợp.
