Van 1 chiều cánh bướm AUT DN80

Model: AUT FIG022 – Wafer Check Valve.
Kích thước: DN80 tương đương 3 inch.
Áp lực làm việc: PN10 – PN16.
Kiểu van: Van 1 chiều cánh bướm.
Kiểu kết nối: Wafer, kẹp giữa hai mặt bích.
Vật liệu thân van: DI – gang dẻo.
Đĩa van: CF8.
Trục trên: SS410.
Trục dưới: SS410.
Lò xo: SS304.
Seat làm kín: EPDM.
Washer: PTFE.
Thread plug: Carbon steel.
Kích thước A: 142 mm.
Kích thước B: 94 mm.
Kích thước C: 64 mm.
Kích thước D: 85 mm.
Xuất xứ: AUT – Malaysia.
Hồ sơ đi kèm: CO, CQ, Invoice, Packing list.

📘 Xem và tải Catalogue AUT

Category: Van 1 chiều cánh bướm AUT

Liên hệ báo giá ( 8h - 17h )

0983 95 83 87

0963 83 87 95

0945 87 99 66

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

Chính hãng 100%

Giá rẻ nhất

Hàng có sẵn

Đầy đủ CO - CQ

Giao toàn quốc

Tư vấn miễn phí

Description

Van 1 chiều cánh bướm AUT DN80 là gì?

Van 1 chiều cánh bướm AUT DN80 là loại van một chiều có đĩa van dạng cánh bướm, tự động đóng mở theo áp lực dòng chảy trong đường ống. Khi nước hoặc lưu chất đi đúng chiều, áp lực dòng chảy sẽ đẩy hai cánh đĩa mở ra để lưu chất đi qua. Khi dòng chảy dừng, áp lực giảm hoặc có hiện tượng chảy ngược, lò xo kết hợp với áp lực ngược sẽ giúp đĩa van đóng lại, hạn chế nước quay ngược về phía sau.

Dòng van này thuộc model AUT FIG022 – Wafer Check Valve, thiết kế lắp kẹp giữa hai mặt bích. So với van 1 chiều lá lật, van 1 chiều cánh bướm có thân ngắn hơn, trọng lượng gọn hơn và phù hợp hơn với các vị trí cần tiết kiệm chiều dài lắp đặt. Với kích cỡ DN80 – 3 inch, sản phẩm thường được dùng cho đường ống nhánh, cụm bơm, hệ thống cấp nước phụ, PCCC nhánh, xử lý nước và các tuyến ống kỹ thuật trong công trình.

Theo catalogue AUT, van sử dụng thân DI – gang dẻo, đĩa CF8, trục trên và trục dưới SS410, lò xo SS304, seat EPDM và washer PTFE. Đây là cấu hình vật liệu phù hợp cho nhiều hệ thống nước thông dụng, đặc biệt ở các công trình cần van một chiều wafer gọn, dễ lắp giữa hai mặt bích và có thông số rõ ràng để nghiệm thu.

Với kích cỡ DN80, sản phẩm thường được dùng cho các tuyến ống nhánh lớn hơn DN65, cụm bơm, đường cấp nước phụ, hệ thống PCCC hoặc các vị trí cần chống dòng chảy ngược nhưng vẫn muốn tiết kiệm không gian lắp đặt. Khách hàng đang cần lựa chọn dòng van chống chảy ngược cho hệ thống có thể tham khảo thêm nhóm van 1 chiều AUT để đối chiếu các dòng van một chiều phù hợp theo kiểu kết nối, kích cỡ và vị trí lắp đặt.

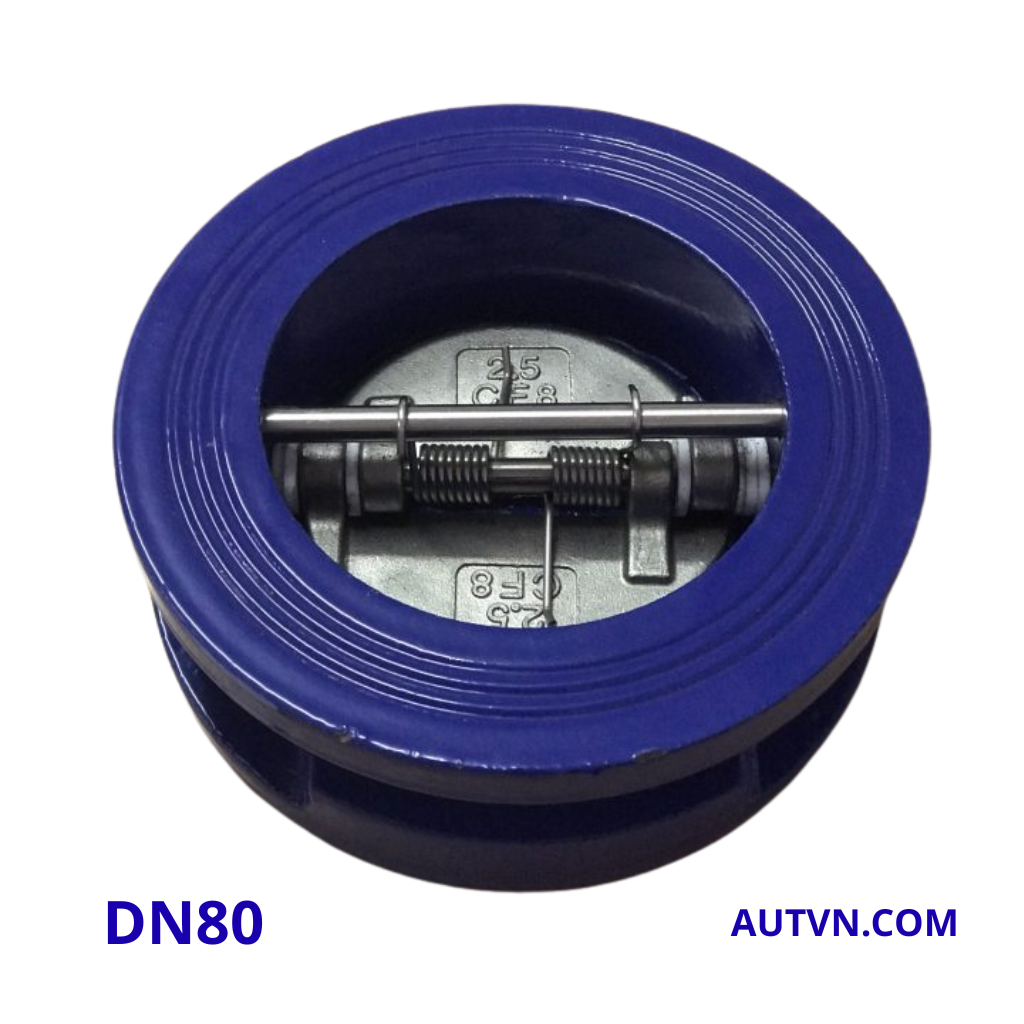

Van 1 chiều cánh bướm AUT DN80

Kích cỡ DN80 phù hợp với hệ thống nào?

DN80 là kích cỡ danh nghĩa của van, tương đương khoảng 3 inch. Đây là size trung gian giữa DN65 và DN100, thường dùng ở các tuyến ống nhánh có lưu lượng vừa, cụm thiết bị kỹ thuật, đường ống sau máy bơm hoặc các vị trí cần ngăn dòng chảy ngược trên hệ thống cấp nước và xử lý nước.

Một số cách gọi thường gặp của sản phẩm:

Van 1 chiều cánh bướm AUT DN80.
Van một chiều cánh bướm AUT DN80.
Van một chiều wafer AUT DN80.
Wafer check valve AUT DN80.
Van 1 chiều AUT FIG022 DN80.
Van 1 chiều cánh bướm AUT 3 inch.

Theo bảng kích thước catalogue, van DN80 có kích thước A = 142 mm, B = 94 mm, C = 64 mm, D = 85 mm, E = 71 mm, F = 26 mm, R = 43.4 mm và K = 71.6 mm. Khi chọn mua, khách hàng nên đối chiếu bản vẽ, tiêu chuẩn mặt bích và không gian lắp đặt thực tế để đảm bảo van được căn đúng giữa hai mặt bích của hệ thống.

Cấu tạo và vật liệu của van 1 chiều cánh bướm AUT DN80

Van 1 chiều cánh bướm AUT DN80 có cấu tạo gọn, gồm thân van, đĩa van, trục trên, trục dưới, lò xo, seat làm kín, washer và nút bịt ren. Cấu tạo này giúp van tự động đóng mở theo chiều dòng chảy mà không cần tay gạt, tay quay hoặc bộ điều khiển ngoài.

Thân van: Làm bằng DI – gang dẻo, có độ bền cơ học tốt, phù hợp với kiểu lắp wafer kẹp giữa hai mặt bích.
Đĩa van: Làm bằng CF8, là bộ phận trực tiếp tiếp xúc với lưu chất và đóng mở để ngăn dòng chảy ngược.
Trục dưới: Làm bằng SS410, giữ và dẫn hướng cho cụm đĩa van trong quá trình đóng mở.
Trục trên: Làm bằng SS410, liên kết với cụm đĩa và lò xo, giúp van vận hành ổn định.
Lò xo: Làm bằng SS304, hỗ trợ đĩa van đóng lại nhanh hơn khi dòng chảy dừng hoặc có áp lực ngược.
Seat làm kín: Sử dụng EPDM, giúp tăng khả năng làm kín khi đĩa van đóng.
Washer: Làm bằng PTFE, hỗ trợ giảm ma sát và tăng độ ổn định cho cụm chuyển động.
Thread plug: Làm bằng carbon steel, dùng tại vị trí nút bịt ren theo cấu tạo của van.

Thông số kỹ thuật

Thông số	Giá trị
Model	AUT FIG022
Tên dòng sản phẩm	Wafer Check Valve
Kích thước	DN80 – 3 inch
Áp lực làm việc	PN10 – PN16
Kiểu van	Van 1 chiều cánh bướm
Kiểu kết nối	Wafer – kẹp giữa hai mặt bích
Dải kích cỡ catalogue	DN50 – DN600
Thân van	DI – gang dẻo
Washer	PTFE
Trục dưới	SS410
Lò xo	SS304
Đĩa van	CF8
Trục trên	SS410
Seat	EPDM
Thread plug	Carbon steel
Lifting eyebolt	Carbon steel, áp dụng cho DN200 đến DN600
Kích thước A	142 mm
Kích thước B	94 mm
Kích thước C	64 mm
Kích thước D	85 mm
Kích thước E	71 mm
Kích thước F	26 mm
Kích thước R	43.4 mm
Kích thước K	71.6 mm
Xuất xứ	AUT – Malaysia
Hồ sơ đi kèm	CO, CQ, Invoice, Packing list

Ưu điểm của van 1 chiều cánh bướm AUT DN80

Van 1 chiều cánh bướm AUT DN80 được sử dụng nhiều ở các hệ thống cần chống chảy ngược nhưng không muốn dùng loại van một chiều thân dài. Với thiết kế wafer gọn, sản phẩm phù hợp cho nhiều tuyến ống nhánh, cụm bơm và hệ thống kỹ thuật trong công trình.

Chống dòng chảy ngược tự động: Van tự mở khi dòng chảy đi đúng chiều và tự đóng khi dòng chảy dừng hoặc đảo chiều.
Thiết kế wafer nhỏ gọn: Thân van ngắn, lắp kẹp giữa hai mặt bích, giúp tiết kiệm chiều dài lắp đặt.
Phù hợp đường ống DN80: Size 3 inch thường dùng trong hệ nước, PCCC, xử lý nước và cụm thiết bị kỹ thuật.
Đĩa van CF8: Đĩa tiếp xúc trực tiếp với lưu chất, có độ bền tốt trong các hệ thống nước thông dụng.
Lò xo SS304 hỗ trợ đóng nhanh: Giúp hạn chế nguy cơ nước hồi ngược khi bơm dừng hoặc áp lực dòng chảy giảm.
Seat EPDM làm kín ổn định: Phù hợp cho nước sạch, nước kỹ thuật, nước tuần hoàn và hệ cấp thoát nước thông dụng.
Dễ lắp đặt và thay thế: Kiểu wafer thuận tiện cho các công trình cần tối ưu không gian và thời gian thi công.
Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu nghiệm thu.

Khi nào nên chọn van 1 chiều cánh bướm AUT DN80?

Van 1 chiều cánh bướm AUT DN80 nên được lựa chọn khi hệ thống cần chống dòng chảy ngược trên đường ống DN80 nhưng không có nhiều không gian cho van một chiều thân dài. Đây là lựa chọn phù hợp cho các tuyến ống vừa, đường ống nhánh hoặc cụm bơm cần lắp van một chiều gọn, nhanh và dễ bảo trì.

Nên chọn sản phẩm này khi:

Đường ống sử dụng kích cỡ DN80 – 3 inch.
Hệ thống cần van một chiều dạng wafer nhỏ gọn.
Vị trí lắp đặt là sau máy bơm, tuyến cấp nước, PCCC hoặc xử lý nước.
Không gian lắp đặt hạn chế, cần tiết kiệm chiều dài thân van.
Môi trường làm việc là nước sạch, nước kỹ thuật hoặc nước cấp thoát thông dụng.
Hệ thống cần van có đĩa CF8, seat EPDM và lò xo SS304.
Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.

Không nên dùng van cho môi trường hóa chất mạnh, nhiệt độ quá cao hoặc lưu chất đặc biệt nếu chưa kiểm tra kỹ độ phù hợp của EPDM, CF8 và các vật liệu bên trong.

Ứng dụng thực tế của van 1 chiều cánh bướm AUT DN80

Van 1 chiều cánh bướm AUT DN80 được dùng tại các vị trí cần chống nước chảy ngược trong hệ thống đường ống nhỏ và vừa. Nhờ thiết kế wafer gọn, sản phẩm phù hợp với nhiều hệ thống kỹ thuật trong công trình dân dụng và công nghiệp.

Các ứng dụng phổ biến gồm:

Lắp sau máy bơm để hạn chế nước hồi ngược về bơm.
Tuyến ống cấp nước nhánh trong nhà máy, tòa nhà, khu kỹ thuật.
Hệ thống PCCC cần kiểm soát chiều dòng chảy.
Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
Đường ống cấp thoát nước trong công trình dân dụng và công nghiệp.
Các vị trí cần van một chiều nhỏ gọn, tiết kiệm không gian lắp đặt.
Tuyến ống cần bảo vệ thiết bị phía trước khỏi dòng hồi ngược.

Lưu ý khi chọn mua van 1 chiều cánh bướm AUT DN80

Khi chọn van 1 chiều cánh bướm AUT DN80, khách hàng cần kiểm tra đúng kích cỡ, áp lực, tiêu chuẩn mặt bích và điều kiện làm việc thực tế. Vì đây là kiểu wafer, việc căn đúng giữa hai mặt bích rất quan trọng để van làm việc ổn định.

Kiểm tra đúng kích cỡ đường ống là DN80 – 3 inch.
Đối chiếu áp lực làm việc của hệ thống với dải PN10 – PN16.
Kiểm tra tiêu chuẩn mặt bích và khoảng cách lắp đặt thực tế.
Đối chiếu các kích thước A, B, C, D, E, F, R, K theo bản vẽ catalogue.
Kiểm tra môi trường sử dụng có phù hợp với seat EPDM hay không.
Nên lắp đúng chiều dòng chảy theo ký hiệu hoặc hướng dẫn trên thân van.
Không chọn van quá nhỏ so với lưu lượng thực tế vì có thể làm tăng tổn thất áp lực.
Với công trình dự án, nên yêu cầu đủ CO, CQ, Invoice, Packing list để phục vụ nghiệm thu.

Lưu ý khi lắp đặt và bảo trì

Van 1 chiều cánh bướm AUT DN80 cần được lắp đúng chiều dòng chảy, đúng tâm giữa hai mặt bích và có đủ không gian để đĩa van đóng mở ổn định. Nếu lắp lệch hoặc để đĩa van bị cản trở, van có thể đóng không kín, gây rung hoặc phát sinh tiếng ồn khi vận hành.

Kiểm tra chiều dòng chảy trước khi lắp đặt.
Vệ sinh sạch hai đầu đường ống để loại bỏ cặn bẩn, đá hàn, mạt kim loại.
Căn chỉnh van đúng tâm giữa hai mặt bích.
Siết bulong đều theo đường chéo, không siết lệch một phía.
Không để đĩa van bị cạ vào gioăng, mặt bích hoặc vật cản trong đường ống.
Nên lắp van tại vị trí có dòng chảy ổn định, hạn chế lắp quá sát co, cút hoặc đầu ra bơm nếu không đủ đoạn ống thẳng.
Sau khi lắp, nên chạy thử hệ thống để kiểm tra rò rỉ và khả năng đóng mở của đĩa van.
Định kỳ kiểm tra tiếng ồn, độ rung và hiện tượng nước hồi ngược khi dừng bơm.
Nếu van đóng không kín, cần kiểm tra đĩa van, seat EPDM, lò xo và cặn bẩn bên trong thân van.

Câu hỏi thường gặp về van 1 chiều cánh bướm AUT DN80

Van 1 chiều cánh bướm AUT DN80 là model nào?

Van 1 chiều cánh bướm AUT DN80 thuộc model AUT FIG022 – Wafer Check Valve. Đây là dòng van một chiều dạng wafer dùng để ngăn dòng chảy ngược trong hệ thống đường ống.

Van 1 chiều cánh bướm AUT DN80 dùng cho đường ống bao nhiêu?

Sản phẩm dùng cho đường ống DN80, tương đương khoảng 3 inch. Theo bảng kích thước, van DN80 có A = 142 mm, B = 94 mm, C = 64 mm và D = 85 mm.

Van 1 chiều cánh bướm AUT DN80 có áp lực làm việc bao nhiêu?

Theo catalogue, dòng van AUT FIG022 có áp lực làm việc PN10 – PN16, phù hợp cho nhiều hệ thống cấp nước, trạm bơm, PCCC và xử lý nước có thông số tương ứng.

Van 1 chiều cánh bướm AUT DN80 khác gì van 1 chiều lá lật?

Van 1 chiều cánh bướm có thiết kế wafer thân ngắn, lắp kẹp giữa hai mặt bích nên gọn hơn. Van 1 chiều lá lật thường có thân dài hơn, phù hợp với vị trí có đủ không gian lắp đặt và cần dạng swing check truyền thống.

Van 1 chiều cánh bướm AUT DN80 có cần vận hành bằng tay không?

Không. Van hoạt động tự động theo áp lực dòng chảy. Khi dòng chảy đi đúng chiều, đĩa van mở; khi dòng chảy dừng hoặc chảy ngược, đĩa van tự đóng lại nhờ áp lực ngược và lực hỗ trợ từ lò xo.

Van 1 chiều cánh bướm AUT DN80 nên lắp ở đâu?

Van thường được lắp sau máy bơm, trên tuyến cấp nước nhánh, hệ thống PCCC, xử lý nước hoặc các vị trí cần chống dòng hồi ngược nhưng muốn tiết kiệm không gian lắp đặt.

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục van 1 chiều cánh bướm AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van chống chảy ngược khác, có thể xem nhóm van công nghiệp AUT để chọn thêm các sản phẩm phù hợp cho hệ thống cấp nước, PCCC và trạm bơm.
