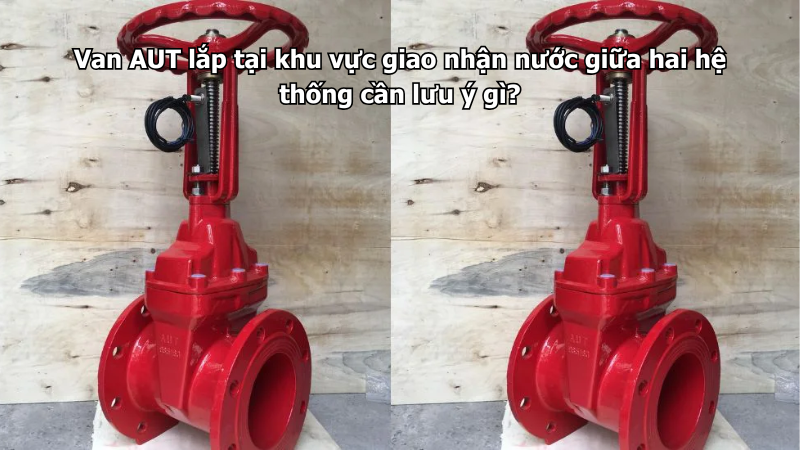

Van AUT lắp tại khu vực giao nhận nước giữa hai hệ thống cần lưu ý gì?

Van AUT lắp tại khu vực giao nhận nước giữa hai hệ thống cần chú ý đến điểm đấu nối, chiều dòng chảy, van khóa hai phía, van 1 chiều chống nước hồi, đồng hồ đo lưu lượng, áp lực, DN, khả năng cô lập khi bảo trì và trách nhiệm quản lý giữa các bên. Đây là vị trí rất quan trọng vì nó nằm tại ranh giới giữa hai hệ thống cấp nước, ví dụ giữa nguồn cấp bên ngoài và nhà máy, giữa trạm bơm và khu sử dụng, giữa hệ thống nước sạch và hệ thống xử lý, hoặc giữa hai khu vực vận hành độc lập.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Khu vực giao nhận nước thường là nơi cần đo đếm, kiểm soát, bàn giao trách nhiệm và xử lý sự cố nhanh. Nếu bố trí van không rõ ràng, khi xảy ra rò rỉ, nước hồi, tụt áp hoặc sai lệch lưu lượng, rất khó xác định lỗi nằm ở hệ thống nào.

Khu vực giao nhận nước giữa hai hệ thống là gì?

Khu vực giao nhận nước giữa hai hệ thống là điểm mà nước được chuyển từ một hệ thống sang hệ thống khác. Đây có thể là điểm đấu nối giữa mạng cấp nước bên ngoài và hệ thống nội bộ nhà máy, giữa bể chứa và tuyến phân phối, giữa trạm xử lý nước và khu sản xuất, hoặc giữa hai đơn vị sử dụng nước độc lập trong cùng một công trình.

Tại vị trí này thường có van khóa, đồng hồ nước, van 1 chiều, Y lọc, điểm xả, đồng hồ áp và đôi khi có van giảm áp hoặc van điều khiển. Tùy quy mô hệ thống, cụm giao nhận có thể nằm trong phòng kỹ thuật, hố van, nhà trạm, khu hàng rào hoặc khu vực gần bể chứa.

Vì là điểm ranh giới giữa hai hệ thống, cụm van tại đây cần được bố trí rõ ràng, dễ kiểm tra và có nhãn nhận diện cụ thể.

Vì sao điểm giao nhận nước cần bố trí van cẩn thận?

Điểm giao nhận nước thường liên quan đến trách nhiệm vận hành của nhiều bên. Một bên có thể chịu trách nhiệm cấp nước, bên còn lại chịu trách nhiệm sử dụng hoặc phân phối tiếp. Nếu không có van khóa và thiết bị kiểm soát phù hợp, khi có sự cố sẽ rất khó cô lập và xác định nguyên nhân.

Ví dụ, nếu nước phía sau yếu, nguyên nhân có thể do nguồn cấp yếu, van chưa mở hết, Y lọc tắc, đồng hồ bị cặn, van 1 chiều kẹt hoặc tuyến phía sau bị rò. Nếu cụm van giao nhận không được bố trí rõ, đội kỹ thuật sẽ mất nhiều thời gian kiểm tra.

Do đó, van AUT tại khu vực này cần giúp hệ thống dễ đóng mở, dễ đo đếm, dễ chống nước hồi, dễ bảo trì và dễ phân định phạm vi quản lý.

Cần xác định chiều dòng chảy chính xác

Chiều dòng chảy là yếu tố đầu tiên cần kiểm tra tại điểm giao nhận nước. Nước thường đi từ hệ thống cấp sang hệ thống nhận, nhưng trong một số trường hợp có thể có bơm phụ, bể trung gian hoặc vùng áp lực khác làm phát sinh nguy cơ nước chảy ngược.

Với van khóa như van cổng AUT hoặc van bướm AUT, chiều dòng chảy thường không phức tạp bằng thiết bị có hướng. Tuy nhiên, với van 1 chiều AUT, Y lọc AUT và đồng hồ nước, việc lắp đúng chiều là bắt buộc.

Khi lắp đặt, cần đối chiếu mũi tên trên thân thiết bị với hướng nước đi thực tế. Nếu lắp sai chiều, hệ thống có thể không cấp được nước, đo sai lưu lượng hoặc không chống hồi đúng chức năng.

Nên có van khóa AUT ở phía trước điểm giao nhận

Phía trước điểm giao nhận nên có van khóa AUT để cô lập nguồn nước đầu vào khi cần bảo trì đồng hồ, van 1 chiều, Y lọc hoặc xử lý rò rỉ tại cụm giao nhận. Van này cũng giúp bên cấp nước chủ động đóng tuyến khi cần kiểm tra.

Tùy DN và không gian lắp đặt, có thể dùng van cổng AUT hoặc van bướm AUT. Van cổng AUT phù hợp với vị trí cần khóa chắc, ít đóng mở. Van bướm AUT phù hợp với tuyến vừa và lớn, cần thao tác nhanh, thiết kế gọn và dễ bố trí trong hố van hoặc phòng kỹ thuật.

Van khóa phía trước cần có nhãn rõ ràng, ghi đúng chức năng như van khóa nguồn cấp, van đầu vào cụm giao nhận hoặc van trước đồng hồ.

Nên có van khóa AUT ở phía sau điểm giao nhận

Ngoài van phía trước, điểm giao nhận nước cũng nên có van khóa phía sau. Van này giúp cô lập hệ thống nhận nước khi cần tháo thiết bị, thay đồng hồ, vệ sinh lọc hoặc kiểm tra rò rỉ.

Nếu chỉ có van khóa phía trước, nước từ hệ thống phía sau có thể chảy ngược về cụm giao nhận khi tháo thiết bị. Điều này gây mất thời gian xả nước và có thể làm khu vực bảo trì bị tràn nước.

Bố trí van khóa trước và sau giúp cụm giao nhận được cô lập từ hai phía. Khi cần bảo trì, đội kỹ thuật chỉ xử lý một đoạn ống ngắn, giảm ảnh hưởng đến phần còn lại của hệ thống.

Van 1 chiều AUT giúp chống nước hồi giữa hai hệ thống

Van 1 chiều AUT là thiết bị rất nên cân nhắc tại khu vực giao nhận nước nếu có nguy cơ nước hồi từ hệ thống nhận về hệ thống cấp. Nguy cơ này thường xảy ra khi phía sau có bơm tăng áp, bể chứa đặt cao, vùng áp lực khác hoặc nhiều chế độ vận hành.

Van 1 chiều giúp nước đi theo một chiều, hạn chế dòng chảy ngược làm ảnh hưởng đến nguồn cấp, đồng hồ đo hoặc chất lượng nước. Với các hệ thống có yêu cầu phân tách rõ ràng giữa hai bên, van 1 chiều càng quan trọng.

Khi lắp van 1 chiều AUT, cần kiểm tra hướng mũi tên trên thân van. Mũi tên phải cùng chiều nước giao nhận. Nếu lắp ngược, nước có thể không qua được hoặc áp lực phía sau giảm bất thường.

Đồng hồ nước tại điểm giao nhận cần bố trí dễ đọc

Điểm giao nhận nước thường cần đo lưu lượng để quản lý tiêu thụ, tính chi phí, theo dõi bất thường hoặc đối chiếu giữa hai bên. Vì vậy, đồng hồ nước nên được bố trí ở vị trí dễ đọc, dễ kiểm tra và không bị che khuất.

Cụm đồng hồ nên có van khóa trước và sau để thuận tiện thay thế hoặc kiểm định. Nếu nguồn nước có cặn, có thể cân nhắc Y lọc phía trước đồng hồ để bảo vệ cơ cấu đo. Đồng hồ cũng cần lắp đúng chiều dòng chảy và đúng tư thế theo yêu cầu kỹ thuật.

Nếu đồng hồ lắp trong hố van, hố cần đủ rộng, có nắp chắc, không bị ngập nước và có ánh sáng hoặc khoảng nhìn phù hợp để ghi chỉ số.

Y lọc AUT có nên lắp trước đồng hồ hoặc van 1 chiều không?

Y lọc AUT nên được cân nhắc nếu nguồn nước có cát, rỉ sét, mạt hàn, cặn từ đường ống cũ hoặc cặn từ bể chứa. Tại điểm giao nhận, Y lọc có thể giúp bảo vệ đồng hồ, van 1 chiều, van giảm áp và thiết bị phía sau.

Tuy nhiên, Y lọc cần được lắp ở vị trí dễ vệ sinh. Nếu lắp Y lọc trong hố quá nhỏ hoặc vị trí không thể tháo nắp, sau một thời gian lưới lọc tắc sẽ làm nước phía sau yếu.

Với hệ thống quan trọng, nên có kế hoạch vệ sinh Y lọc sau khi súc rửa đường ống, sau khi cải tạo tuyến hoặc khi áp lực phía sau giảm bất thường.

Chọn đúng DN theo lưu lượng giao nhận

Van AUT tại khu vực giao nhận nước cần chọn đúng DN theo đường ống và lưu lượng thiết kế. Nếu van nhỏ hơn đường ống, lưu lượng giao nhận có thể bị hạn chế, gây nước yếu cho hệ thống phía sau.

Nếu điểm giao nhận cấp cho nhà máy, khu sản xuất, tòa nhà, khu dân cư hoặc nhiều nhánh lớn, DN cần được tính theo nhu cầu sử dụng đồng thời. Không nên chọn DN theo cảm tính hoặc chỉ dựa vào van có sẵn.

Khi thay thế van cũ, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong, chiều dài lắp đặt và không gian bảo trì. Đây là vị trí quan trọng nên việc chọn sai kích cỡ sẽ ảnh hưởng đến toàn bộ hệ thống nhận nước.

Chọn đúng áp lực làm việc của cả hai hệ thống

Điểm giao nhận là nơi hai hệ thống có thể có áp lực khác nhau. Hệ thống cấp có thể đến từ bơm, bể cao, mạng cấp ngoài hoặc trạm xử lý. Hệ thống nhận có thể có bơm tăng áp, bể chứa hoặc nhiều vùng áp lực phía sau.

Van AUT cần phù hợp với áp lực vận hành, áp lực thử và khả năng biến động áp giữa hai hệ thống. Nếu chọn sai cấp áp, van có thể rò mặt bích, thấm gioăng hoặc không đảm bảo an toàn khi áp lực thay đổi.

Với các điểm giao nhận quan trọng, nên bố trí đồng hồ áp hoặc điểm kiểm tra áp ở hai phía để dễ đánh giá tình trạng vận hành.

Chú ý van giảm áp hoặc điều tiết nếu hai hệ thống lệch áp

Nếu hệ thống cấp có áp lực cao hơn nhiều so với hệ thống nhận, cần xem xét thiết bị kiểm soát áp lực theo thiết kế. Trong một số công trình, có thể cần van giảm áp, van điều khiển áp hoặc cụm bảo vệ để tránh áp lực cao gây ảnh hưởng đến đường ống phía sau.

Ngược lại, nếu áp lực nguồn cấp thấp hơn nhu cầu hệ thống nhận, phía sau có thể cần bơm tăng áp. Khi đó, van 1 chiều và van khóa quanh bơm càng cần được bố trí hợp lý để tránh nước hồi.

Không nên đấu nối hai hệ thống có áp lực khác nhau mà không đánh giá thủy lực. Việc này có thể gây nước yếu, rung đường ống, tiếng đập hoặc làm thiết bị phía sau hoạt động không ổn định.

Chú ý điểm xả áp và xả nước khi bảo trì

Cụm giao nhận nước nên có điểm xả áp hoặc điểm xả nước phù hợp. Khi cần thay đồng hồ, vệ sinh Y lọc, tháo van 1 chiều hoặc sửa rò rỉ, người bảo trì cần xả áp đoạn ống giữa hai van khóa.

Nếu không có điểm xả, khi tháo thiết bị nước có thể phun ra hoặc chảy tràn trong hố van, phòng kỹ thuật hoặc khu vực đấu nối. Điều này gây mất vệ sinh, nguy hiểm và làm việc bảo trì khó kiểm soát.

Điểm xả cần có hướng thoát nước an toàn, không xả vào khu vực điện, nền trơn, hàng hóa hoặc khu vực người qua lại.

Chú ý không gian bảo trì cụm giao nhận

Cụm giao nhận thường có nhiều thiết bị nằm gần nhau như van khóa, đồng hồ, Y lọc, van 1 chiều, đồng hồ áp và mặt bích. Vì vậy, cần chừa đủ không gian để tháo lắp, thay gioăng, siết bulong, đọc chỉ số và vệ sinh lọc.

Van cổng cần đủ chỗ quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Y lọc cần đủ khoảng mở nắp. Đồng hồ nước cần đủ khoảng tháo ra khi kiểm định hoặc thay thế.

Không nên lắp cụm giao nhận quá sát tường, quá thấp, quá cao hoặc trong hố van quá chật. Một cụm giao nhận khó bảo trì sẽ gây nhiều bất tiện trong suốt quá trình vận hành.

Chú ý hố van nếu điểm giao nhận nằm ngoài trời

Nếu điểm giao nhận nước nằm ngoài trời, gần hàng rào, cổng nhà máy hoặc khu đấu nối bên ngoài, hố van cần được thiết kế chắc chắn. Hố cần có nắp chịu lực nếu nằm gần đường xe, có thoát nước để tránh ngập và đủ rộng để thao tác.

Hố van ngoài trời dễ bị bùn đất, rác, nước mưa và côn trùng xâm nhập. Nếu không bảo trì, van có thể bị kẹt, nhãn bị mất thông tin, bulong gỉ và đồng hồ khó đọc.

Nên kiểm tra hố van định kỳ, vệ sinh bùn đất và đảm bảo nắp hố không bị vỡ, lún hoặc mất an toàn.

Chú ý nhãn nhận diện và phân định trách nhiệm

Điểm giao nhận giữa hai hệ thống cần có nhãn rõ ràng để xác định thiết bị nào thuộc phía cấp, thiết bị nào thuộc phía nhận và thiết bị nào là ranh giới giao nhận. Điều này rất quan trọng khi có nhiều bên cùng vận hành.

Mỗi van nên có nhãn ghi chức năng, mã van, trạng thái thường mở hoặc thường đóng và hướng dòng chảy nếu cần. Đồng hồ nước cần ghi mã đồng hồ và khu vực đo. Van 1 chiều cần ghi chú chiều dòng chảy.

Nếu thiếu nhãn, khi có sự cố rò rỉ hoặc nước yếu, đội vận hành có thể mất nhiều thời gian xác định ai chịu trách nhiệm kiểm tra thiết bị nào.

Cần có quy trình bàn giao khi đóng mở van

Với điểm giao nhận nước, thao tác đóng mở van cần có quy trình rõ ràng. Không nên để nhiều người tự ý đóng mở van mà không ghi lại, vì điều này có thể gây tranh chấp, mất nước hoặc sai lệch dữ liệu đo.

Khi cần đóng van để bảo trì, nên ghi rõ thời gian, lý do, người thao tác, van nào đóng, van nào mở và khi nào cấp nước lại. Nếu có đồng hồ nước, cần ghi chỉ số trước và sau nếu việc bảo trì liên quan đến đo đếm.

Quy trình này đặc biệt cần thiết tại nhà máy, khu công nghiệp, tòa nhà cho thuê, khu dân cư hoặc hệ thống có nhiều đơn vị sử dụng chung nguồn nước.

Kiểm tra rò rỉ sau khi đưa cụm giao nhận vào vận hành

Sau khi lắp đặt hoặc bảo trì cụm giao nhận, cần kiểm tra rò rỉ tại tất cả mối nối. Các vị trí cần quan sát gồm hai đầu van khóa, nắp Y lọc, thân van 1 chiều, đầu nối đồng hồ, mặt bích, gioăng và điểm xả áp.

Nếu thấy thấm nước, cần xử lý sớm. Rò nhỏ tại điểm giao nhận có thể làm sai lệch theo dõi nước, gây thất thoát hoặc dẫn đến tranh cãi giữa hai bên vận hành.

Sau vài ngày vận hành đầu tiên, nên kiểm tra lại lần nữa, đặc biệt nếu cụm giao nhận vừa được lắp mới, thay đồng hồ hoặc súc rửa đường ống.

Checklist bố trí van AUT tại khu vực giao nhận nước

Những lỗi thường gặp tại điểm giao nhận nước

Lỗi đầu tiên là chỉ có một van khóa, khiến khi bảo trì đồng hồ hoặc van 1 chiều không thể cô lập từ cả hai phía. Lỗi thứ hai là thiếu van 1 chiều trong hệ thống có nguy cơ nước hồi, làm dòng nước có thể chảy ngược giữa hai hệ thống.

Lỗi thứ ba là lắp đồng hồ, Y lọc hoặc van 1 chiều sai chiều dòng chảy. Lỗi thứ tư là không có điểm xả áp, khiến việc tháo thiết bị bảo trì không an toàn.

Lỗi thứ năm là không ghi nhãn rõ ràng, làm các bên khó xác định phạm vi quản lý. Ngoài ra, nhiều cụm giao nhận được lắp trong hố quá nhỏ, khiến việc đọc chỉ số, vệ sinh lọc và thay thiết bị rất khó khăn.

Kết luận

Van AUT lắp tại khu vực giao nhận nước giữa hai hệ thống cần được bố trí rõ ràng, dễ cô lập và dễ quản lý. Nên có van khóa trước và sau, cân nhắc van 1 chiều AUT để chống nước hồi, bố trí đồng hồ nước dễ đọc, có Y lọc nếu nguồn nước có cặn, có điểm xả áp và có nhãn phân định trách nhiệm giữa các bên.

Khi lựa chọn, cần chú ý đúng DN, đúng áp lực, đúng chiều dòng chảy, đủ không gian bảo trì và có quy trình bàn giao khi thao tác van. Bố trí đúng ngay từ đầu giúp giảm tranh cãi khi có sự cố, bảo vệ thiết bị và giúp việc giao nhận nước ổn định hơn.

Nếu điểm giao nhận giữa hai hệ thống có nguy cơ nước chảy ngược, lệch áp hoặc phía sau có bơm tăng áp, bể chứa, vùng áp lực riêng, bạn có thể tham khảo thêm nhóm Van 1 chiều AUT ↗ để chọn đúng kích cỡ, áp lực và vị trí lắp phù hợp.

Câu hỏi thường gặp về van AUT tại khu vực giao nhận nước
