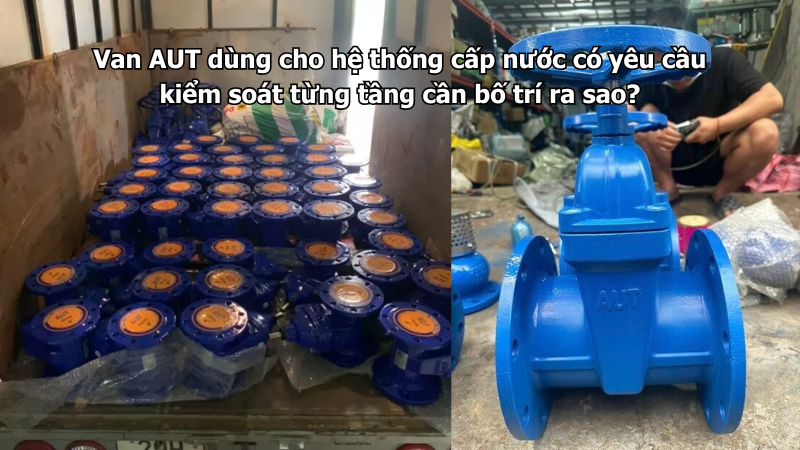

Van AUT dùng cho hệ thống cấp nước có yêu cầu kiểm soát từng tầng cần bố trí ra sao?

Van AUT dùng cho hệ thống cấp nước có yêu cầu kiểm soát từng tầng cần được bố trí theo nguyên tắc chia tầng rõ ràng, có van khóa riêng cho từng tầng, có đồng hồ nước hoặc điểm đo nếu cần quản lý lưu lượng, có nhãn nhận diện, có khả năng cô lập khi bảo trì và không làm ảnh hưởng đến các tầng khác. Đây là kiểu hệ thống thường gặp trong tòa nhà văn phòng, khách sạn, bệnh viện, trường học, nhà xưởng nhiều tầng, khu thương mại, chung cư, ký túc xá hoặc công trình có nhiều khu sử dụng nước độc lập theo tầng.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với hệ thống cần kiểm soát từng tầng, van không chỉ dùng để đóng mở nước. Van còn giúp quản lý khu vực sử dụng, xử lý rò rỉ nhanh, bảo trì từng tầng riêng biệt, theo dõi tiêu thụ nước và giảm phạm vi ảnh hưởng khi có sự cố.

Hệ thống cấp nước kiểm soát từng tầng là gì?

Hệ thống cấp nước kiểm soát từng tầng là hệ thống có tuyến ống chính cấp nước theo trục đứng hoặc trục kỹ thuật, sau đó chia nhánh ra từng tầng. Mỗi tầng có thể có van khóa riêng, đồng hồ nước riêng, Y lọc, van 1 chiều hoặc các thiết bị phụ trợ tùy theo yêu cầu thiết kế.

Mục tiêu của cách bố trí này là giúp người vận hành kiểm soát từng tầng độc lập. Khi tầng 3 cần sửa đường ống, tầng 4 và tầng 5 vẫn có thể dùng nước bình thường. Khi một tầng có lượng nước tiêu thụ bất thường, đội kỹ thuật có thể kiểm tra đúng khu vực thay vì phải dò toàn bộ tòa nhà.

Cách bố trí này đặc biệt quan trọng với công trình có nhiều người sử dụng, nhiều ca vận hành hoặc yêu cầu không được dừng nước toàn bộ hệ thống.

Vì sao cần kiểm soát nước theo từng tầng?

Kiểm soát từng tầng giúp giảm phạm vi ảnh hưởng khi bảo trì hoặc xử lý sự cố. Nếu không có van tầng riêng, chỉ một điểm rò nhỏ tại một tầng cũng có thể khiến đội kỹ thuật phải đóng van tổng, làm mất nước toàn bộ công trình.

Ngoài ra, kiểm soát từng tầng giúp quản lý lượng nước sử dụng chính xác hơn. Với khách sạn, văn phòng cho thuê, bệnh viện, trường học hoặc nhà xưởng nhiều tầng, mỗi tầng có thể có nhu cầu nước khác nhau. Nếu có đồng hồ và van quản lý theo tầng, việc theo dõi sẽ rõ ràng hơn.

Hệ thống cũng dễ vận hành hơn khi cần cải tạo từng tầng, thay thiết bị vệ sinh, vệ sinh bồn chứa phụ, súc rửa đường ống hoặc kiểm tra rò rỉ.

Nên có van khóa AUT tại đầu nhánh mỗi tầng

Mỗi tầng nên có ít nhất một van khóa AUT tại đầu nhánh cấp nước vào tầng đó. Đây là van quan trọng nhất để cô lập tầng khi cần sửa chữa, bảo trì hoặc kiểm tra sự cố.

Van khóa tầng nên đặt tại vị trí dễ tiếp cận như hộp kỹ thuật, phòng kỹ thuật tầng, trục kỹ thuật hoặc khu vực hành lang kỹ thuật. Không nên đặt van phía sau trần kín, sau tường hoàn thiện hoặc vị trí phải tháo dỡ nhiều hạng mục mới thao tác được.

Tùy DN nhánh tầng và không gian lắp đặt, có thể dùng van cổng AUT hoặc van bướm AUT. Van cổng phù hợp vị trí cần khóa chắc, ít đóng mở. Van bướm phù hợp tuyến ống vừa và lớn, cần thao tác nhanh và gọn.

Nên bố trí van khóa trước từng khu chức năng trong tầng

Nếu một tầng có nhiều khu sử dụng nước như khu vệ sinh, khu bếp, khu pantry, khu sản xuất, phòng kỹ thuật, khu rửa hoặc khu thiết bị phụ trợ, nên chia thêm van khóa theo từng khu chức năng.

Cách bố trí này giúp kiểm soát chi tiết hơn. Khi khu vệ sinh tầng 5 cần sửa, chỉ cần đóng van khu vệ sinh, không cần dừng nước toàn bộ tầng. Khi khu pantry bị rò, các khu khác trong tầng vẫn có thể sử dụng nước.

Tuy nhiên, không nên chia quá nhiều van nếu không có nhu cầu thực tế. Càng nhiều van thì việc quản lý càng cần nhãn rõ ràng, sơ đồ đầy đủ và lịch kiểm tra định kỳ.

Đồng hồ nước AUT giúp quản lý từng tầng rõ hơn

Nếu công trình cần theo dõi lượng nước sử dụng theo từng tầng, nên cân nhắc lắp đồng hồ nước tại đầu nhánh tầng. Đồng hồ giúp ghi nhận lưu lượng sử dụng, phát hiện tiêu thụ bất thường và hỗ trợ phân bổ chi phí nếu các tầng thuộc các bộ phận, khách thuê hoặc khu chức năng khác nhau.

Đồng hồ nước nên được bố trí sau van khóa đầu vào tầng và ở vị trí dễ đọc chỉ số. Nếu nguồn nước có cặn, có thể cân nhắc Y lọc phía trước đồng hồ để bảo vệ cơ cấu đo. Nếu cần tháo đồng hồ để kiểm định, nên có van khóa trước và sau đồng hồ.

Khi có đồng hồ theo tầng, đội vận hành dễ phát hiện rò rỉ âm. Ví dụ, ngoài giờ làm việc nhưng đồng hồ một tầng vẫn tăng chỉ số bất thường, có thể tầng đó đang có rò rỉ, van xả chưa đóng hoặc thiết bị sử dụng nước bị lỗi.

Y lọc AUT trước đồng hồ hoặc thiết bị quan trọng

Y lọc AUT nên được cân nhắc trước đồng hồ nước, van giảm áp, thiết bị cấp nước, cụm van điều khiển hoặc các thiết bị nhạy với cặn. Trong hệ thống nhiều tầng, cặn có thể đến từ đường ống cũ, bể chứa, quá trình thi công, mạt hàn hoặc rỉ sét trong tuyến chính.

Nếu cặn đi vào đồng hồ, cơ cấu đo có thể hoạt động không ổn định. Nếu cặn đi vào thiết bị vệ sinh, van điện từ hoặc thiết bị phụ trợ, hệ thống có thể bị tắc hoặc nước yếu cục bộ.

Khi lắp Y lọc, cần chừa không gian tháo nắp và vệ sinh lưới lọc. Không nên lắp lọc ở vị trí quá chật trong hộp kỹ thuật khiến việc bảo trì gần như không thể thực hiện.

Van 1 chiều AUT khi có nguy cơ nước hồi giữa các tầng

Trong hệ thống cấp nước thông thường, không phải tầng nào cũng cần van 1 chiều. Tuy nhiên, van 1 chiều AUT nên được cân nhắc nếu một tầng có bơm phụ, bể chứa riêng, thiết bị tạo áp, hệ thống nước nóng tuần hoàn hoặc vùng áp lực khác với tuyến chính.

Van 1 chiều giúp hạn chế nước chảy ngược từ tầng đó về trục cấp chung hoặc ảnh hưởng đến các tầng khác. Điều này đặc biệt quan trọng nếu các tầng có áp lực không đồng đều hoặc có thiết bị bơm tăng áp cục bộ.

Khi lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải cùng chiều nước đi từ trục chính vào tầng. Lắp sai chiều có thể làm tầng đó không có nước hoặc áp lực giảm bất thường.

Chú ý áp lực nước giữa các tầng

Áp lực nước trong tòa nhà thay đổi theo độ cao. Các tầng thấp thường có áp lực cao hơn tầng trên nếu dùng chung một tuyến cấp. Ngược lại, các tầng cao có thể bị yếu nước nếu bơm, đường ống hoặc vùng áp lực không được thiết kế đúng.

Khi bố trí van AUT theo tầng, cần kiểm tra áp lực vận hành tại từng khu vực. Van lắp ở tầng thấp, gần bơm hoặc chân trục đứng có thể chịu áp cao hơn so với van ở tầng trên. Vì vậy, không nên chỉ chọn van theo DN mà bỏ qua áp lực thực tế.

Nếu hệ thống có nhiều vùng áp lực, cần ghi rõ van thuộc vùng nào, áp lực thiết kế bao nhiêu và có thiết bị giảm áp hay không. Điều này giúp chọn van đúng và bảo trì an toàn hơn.

Chọn đúng DN van theo từng nhánh tầng

Van AUT cần chọn đúng DN theo đường ống nhánh của từng tầng. Tuyến trục đứng có thể là DN lớn, nhưng nhánh vào từng tầng thường nhỏ hơn. Không nên nhầm DN tuyến chính với DN nhánh tầng.

Nếu chọn van nhỏ hơn đường ống, lưu lượng cấp vào tầng có thể bị hạn chế, đặc biệt vào giờ cao điểm khi nhiều khu vệ sinh, bếp hoặc thiết bị cùng dùng nước. Nếu chọn van quá lớn cho nhánh nhỏ, chi phí tăng và việc bố trí trong hộp kỹ thuật sẽ khó hơn.

Khi thay thế van cũ, cần kiểm tra DN thực tế, tiêu chuẩn mặt bích, kiểu kết nối, chiều dài lắp đặt và không gian thao tác trong hộp kỹ thuật tầng.

Bố trí van trong hộp kỹ thuật cần dễ thao tác

Nhiều van tầng được đặt trong hộp kỹ thuật. Đây là không gian thường hẹp, nhiều đường ống đi chung như nước lạnh, nước nóng, thoát nước, PCCC hoặc ống kỹ thuật khác. Vì vậy, khi lắp van AUT cần ưu tiên khả năng thao tác.

Van cổng cần đủ không gian quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Đồng hồ nước cần quay mặt số về hướng dễ đọc. Y lọc cần đủ khoảng tháo nắp để vệ sinh.

Không nên lắp van quá sát tường, quá cao, quá thấp hoặc bị che bởi ống khác. Một van lắp đúng nhưng khó thao tác sẽ gây nhiều bất tiện khi có sự cố.

Cần có nhãn van theo từng tầng

Mỗi van AUT trong hệ thống kiểm soát tầng cần có nhãn rõ ràng. Nhãn nên ghi tầng, khu vực cấp nước, chức năng van và trạng thái vận hành bình thường.

Ví dụ: van cấp tầng 3, van khu vệ sinh tầng 4, van trước đồng hồ tầng 5, van sau Y lọc tầng 6, van cấp khu pantry tầng 7. Nếu có nhiều van trong cùng một hộp kỹ thuật, nhãn càng quan trọng.

Nhãn cần bền, dễ đọc và thống nhất với sơ đồ hệ thống. Nếu không có nhãn, người vận hành rất dễ đóng nhầm tầng hoặc mất thời gian dò tuyến khi có sự cố.

Nên có sơ đồ tuyến cấp nước theo tầng

Với công trình nhiều tầng, sơ đồ tuyến ống là tài liệu cần thiết. Sơ đồ nên thể hiện tuyến trục đứng, van từng tầng, đồng hồ nước, Y lọc, van 1 chiều, van giảm áp nếu có và các nhánh chính trong từng tầng.

Sơ đồ nên đặt tại phòng kỹ thuật, phòng trực vận hành hoặc lưu trong hồ sơ bảo trì. Khi có sự cố nước yếu, rò rỉ hoặc cần dừng một tầng, đội kỹ thuật có thể dựa vào sơ đồ để xử lý nhanh.

Nếu công trình cải tạo, thay đổi nhánh hoặc bổ sung tầng sử dụng nước, sơ đồ phải được cập nhật. Sơ đồ sai có thể làm người vận hành thao tác nhầm và gây mất nước ngoài ý muốn.

Cần có điểm xả áp khi bảo trì từng tầng

Khi đóng van tầng để bảo trì, đoạn ống phía sau van vẫn có thể còn nước và áp lực. Nếu tháo thiết bị ngay mà không xả áp, nước có thể chảy tràn trong hộp kỹ thuật hoặc phun ra khi tháo mặt bích.

Vì vậy, với các tầng có nhánh lớn hoặc nhiều thiết bị, nên có điểm xả áp hoặc điểm xả nước phù hợp. Điểm xả giúp bảo trì an toàn hơn, đặc biệt khi thay đồng hồ, vệ sinh Y lọc hoặc tháo van.

Nước xả cần được dẫn về vị trí thoát nước phù hợp. Không nên để nước xả chảy vào trần kỹ thuật, khu vực điện, hành lang hoặc khu vực đang sử dụng.

Quản lý trạng thái van thường mở và thường đóng

Van cấp nước vào tầng thường ở trạng thái mở. Van xả cặn, van bypass hoặc van dự phòng thường ở trạng thái đóng. Trạng thái này cần được ghi rõ trong nhãn, sơ đồ hoặc bảng quản lý.

Khi một tầng được cô lập để sửa chữa, cần ghi lại thời gian đóng van, lý do đóng, người thực hiện và thời điểm mở lại. Với hệ thống nhiều ca vận hành, việc ghi nhật ký càng cần thiết để tránh ca sau không biết tầng nào đang bị khóa nước.

Nhiều lỗi nước yếu xảy ra do van sau bảo trì chưa mở hết. Vì vậy, sau khi hoàn tất sửa chữa, cần kiểm tra lại trạng thái van và áp lực nước tại tầng.

Chú ý van xả khí tại tuyến ống đứng và tầng cao

Hệ thống cấp nước theo tầng thường có trục đứng và các đoạn ống cao. Khí có thể tích tụ tại điểm cao, nhất là sau khi xả cạn, sửa chữa hoặc cấp nước lại. Khí trong đường ống làm nước chảy không đều, áp lực dao động hoặc phát sinh tiếng lục bục.

Van xả khí AUT nên được cân nhắc tại các điểm cao hoặc vị trí dễ tích khí theo thiết kế. Khi khí được xả ra ngoài, hệ thống cấp nước đến các tầng sẽ ổn định hơn.

Vị trí van xả khí cần dễ kiểm tra, không bị bọc kín và có phương án xử lý nước xả nếu phát sinh.

Kiểm tra rò rỉ sau khi cô lập và cấp nước lại từng tầng

Sau khi bảo trì một tầng và mở nước lại, cần kiểm tra rò rỉ tại van khóa, đồng hồ, Y lọc, mặt bích, gioăng, điểm xả áp và các thiết bị vừa sửa. Không nên mở nước rồi rời khỏi khu vực ngay.

Nếu có rò nhỏ trong hộp kỹ thuật, nước có thể thấm xuống tầng dưới hoặc ảnh hưởng đến trần, tường và thiết bị điện. Vì vậy, sau khi cấp lại nước cần quan sát một thời gian ngắn để đảm bảo hệ thống ổn định.

Với các tầng có nhiều người sử dụng hoặc nhiều thiết bị, nên kiểm tra thêm áp lực tại điểm dùng nước xa nhất để chắc chắn van đã mở đủ và không có tắc lọc.

Checklist bố trí van AUT cho hệ thống kiểm soát từng tầng

Những lỗi thường gặp khi bố trí van theo tầng

Lỗi đầu tiên là không có van khóa riêng từng tầng, khiến khi một tầng cần sửa phải dừng nước nhiều tầng hoặc toàn bộ công trình. Lỗi thứ hai là có van nhưng không đánh nhãn, làm người vận hành dễ đóng nhầm tầng.

Lỗi thứ ba là không lắp đồng hồ khi cần quản lý tiêu thụ theo tầng, dẫn đến khó phát hiện rò rỉ hoặc dùng nước bất thường. Lỗi thứ tư là không có điểm xả áp, khiến việc bảo trì trong hộp kỹ thuật không an toàn.

Lỗi thứ năm là chọn sai DN hoặc không kiểm tra áp lực theo tầng. Tầng thấp có thể chịu áp cao, tầng cao có thể nước yếu, nếu không tính đúng sẽ ảnh hưởng vận hành lâu dài.

Kết luận

Van AUT dùng cho hệ thống cấp nước có yêu cầu kiểm soát từng tầng cần được bố trí theo từng nhánh tầng rõ ràng. Mỗi tầng nên có van khóa riêng, có nhãn nhận diện, có không gian thao tác, có điểm xả áp nếu cần và có sơ đồ tuyến để quản lý. Nếu công trình cần theo dõi lượng nước, nên bố trí đồng hồ nước theo tầng kết hợp van khóa trước và sau để thuận tiện bảo trì.

Ngoài ra, cần chú ý đúng DN, đúng áp lực, nguy cơ nước hồi, Y lọc trước thiết bị quan trọng, van xả khí tại điểm cao và quy trình kiểm tra sau khi cấp nước lại. Bố trí đúng giúp công trình dễ vận hành, dễ cô lập từng tầng, giảm phạm vi mất nước và phát hiện sự cố nhanh hơn.

Nếu hệ thống cần kiểm soát lượng nước sử dụng theo từng tầng, từng khu vực hoặc từng nhánh để phát hiện rò rỉ và quản lý chi phí rõ ràng hơn, bạn có thể tham khảo thêm nhóm Đồng hồ nước AUT ↗ để chọn đúng kích cỡ, kiểu lắp và vị trí đo phù hợp.
