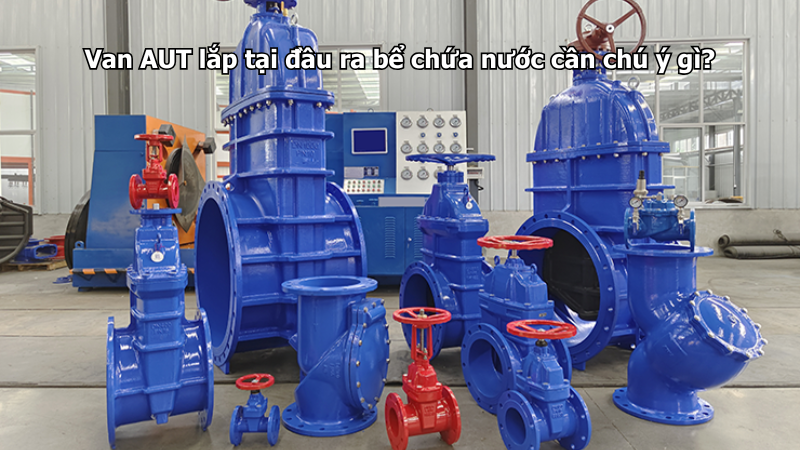

Van AUT lắp tại đầu ra bể chứa nước cần chú ý gì?

Van AUT lắp tại đầu ra bể chứa nước cần chú ý đúng loại van, đúng vị trí, đúng DN, đúng áp lực, khả năng chống nước hồi, bảo vệ máy bơm và thuận tiện khi bảo trì. Đầu ra bể chứa là vị trí nước từ bể đi vào hệ thống sử dụng, máy bơm, tuyến cấp chính, khu sản xuất, khu dân cư, tòa nhà hoặc thiết bị phía sau. Nếu bố trí van không hợp lý, hệ thống có thể bị nước yếu, tụt áp, máy bơm hút cặn, nước hồi, rò mặt bích hoặc khó khóa nước khi vệ sinh bể.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Khác với đầu vào bể chứa, đầu ra bể thường liên quan trực tiếp đến việc cấp nước cho hệ thống phía sau. Vì vậy, ngoài van khóa, cần quan tâm thêm rọ bơm, Y lọc, van 1 chiều, khớp nối mềm và điểm xả cặn nếu hệ thống có máy bơm hoặc nguồn nước có nhiều cặn lắng.

Đầu ra bể chứa nước có vai trò gì trong hệ thống?

Đầu ra bể chứa nước là vị trí nước rời khỏi bể để cấp đến máy bơm, tuyến ống chính hoặc các khu vực sử dụng nước. Đây là điểm rất quan trọng vì toàn bộ lưu lượng phía sau phụ thuộc vào khả năng lấy nước ổn định từ bể.

Nếu đầu ra bể bố trí không đúng, máy bơm có thể hút không đủ nước, đường ống bị tụt áp, cặn đáy bể bị cuốn vào hệ thống hoặc khó cô lập bể khi cần vệ sinh. Với các công trình như nhà máy, tòa nhà, bệnh viện, trường học, khu dân cư hoặc phòng bơm, lỗi tại đầu ra bể có thể ảnh hưởng đến nhiều khu vực cùng lúc.

Vì vậy, van AUT tại đầu ra bể cần được chọn theo mục đích vận hành thực tế: khóa nước, bảo vệ bơm, chống cặn, chống nước hồi và hỗ trợ bảo trì.

Nên có van khóa AUT tại đầu ra bể chứa

Van khóa là thiết bị nên có tại đầu ra bể chứa. Van này giúp đóng nước từ bể ra hệ thống khi cần vệ sinh bể, sửa đường ống, thay máy bơm, kiểm tra rò rỉ hoặc bảo trì thiết bị phía sau.

Tùy kích cỡ đường ống và không gian lắp đặt, có thể dùng van cổng AUT hoặc van bướm AUT. Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, ít đóng mở và thường vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, cần thiết kế gọn, thao tác nhanh và dễ bố trí trong phòng kỹ thuật.

Van khóa đầu ra bể nên đặt ở vị trí dễ tiếp cận, có đủ không gian quay tay hoặc thao tác tay gạt. Không nên đặt van quá sát thành bể, sát tường hoặc bị che khuất bởi máy bơm và đường ống khác.

Khi nào nên dùng van cổng AUT tại đầu ra bể?

Van cổng AUT phù hợp khi đầu ra bể chứa cần khóa chắc chắn, tuyến ống ít đóng mở và yêu cầu dòng chảy thông thoáng khi vận hành bình thường. Khi mở hoàn toàn, van cổng cho dòng nước đi qua ổn định, phù hợp với tuyến cấp chính hoặc tuyến hút từ bể đến máy bơm.

Vị trí đầu ra bể thường không nên dùng van để điều tiết lưng chừng trong thời gian dài. Nếu cần khóa thì đóng hẳn, nếu cấp nước thì mở hết. Đây là cách vận hành phù hợp với van cổng.

Tuy nhiên, van cổng cần không gian thao tác tay quay. Nếu đầu ra bể nằm trong hố kỹ thuật hẹp, phòng bơm chật hoặc sát tường, cần kiểm tra chiều cao và khoảng thao tác trước khi chọn.

Khi nào nên dùng van bướm AUT tại đầu ra bể?

Van bướm AUT phù hợp với đầu ra bể chứa có đường ống DN vừa và lớn, không gian lắp đặt hạn chế hoặc cần đóng mở nhanh. Với phòng bơm, tầng hầm kỹ thuật, bể chứa trong nhà máy hoặc tuyến cấp nước lớn, van bướm thường được ưu tiên vì thân van gọn và thao tác thuận tiện.

Van bướm AUT có thể dùng làm van khóa tại đầu ra bể để cô lập tuyến khi cần sửa chữa. Tuy nhiên, khi lắp cần chú ý đĩa van không bị cấn mặt bích, hai mặt bích phải đồng tâm và gioăng phải đặt đúng vị trí.

Nếu tuyến đầu ra bể có nhiều cặn, cần chú ý cặn có thể ảnh hưởng đến khả năng đóng kín của đĩa van. Sau khi vệ sinh bể hoặc súc rửa đường ống, nên kiểm tra lại trạng thái đóng mở và rò rỉ tại cụm van.

Rọ bơm AUT có cần tại đầu ra bể không?

Rọ bơm AUT rất nên được cân nhắc nếu đầu ra bể nối trực tiếp đến đường hút của máy bơm hoặc ống hút đặt trong bể. Rọ bơm giúp giữ lại rác, cặn lớn và hạn chế vật lạ đi vào máy bơm. Đồng thời, rọ bơm có thể giúp giữ nước trong đường hút, hỗ trợ bơm mồi tốt hơn trong một số hệ thống.

Với bể chứa có nguy cơ cặn lắng, lá cây, rác nhỏ, mảnh nhựa, bùn hoặc tạp chất, rọ bơm giúp bảo vệ cánh bơm và đường ống phía sau. Nếu không có rọ bơm, cặn lớn có thể đi vào bơm, làm kẹt cánh, giảm lưu lượng hoặc gây hư hỏng.

Khi lắp rọ bơm AUT, cần đặt ở vị trí đủ ngập nước, không sát đáy bể quá mức để tránh hút bùn cặn đáy. Đồng thời, cần chừa lối kiểm tra và vệ sinh rọ định kỳ.

Có nên lắp Y lọc AUT sau đầu ra bể không?

Y lọc AUT nên được cân nhắc trên tuyến sau đầu ra bể nếu nước có cặn nhỏ hoặc cần bảo vệ máy bơm, đồng hồ, van điều khiển, van giảm áp, thiết bị làm mát, bộ trao đổi nhiệt hoặc thiết bị phía sau. Y lọc giúp giữ lại cát, mạt hàn, rỉ sét và rác nhỏ trong đường ống.

Nếu bể chứa lâu ngày chưa vệ sinh, cặn đáy có thể bị cuốn theo dòng nước khi hệ thống chạy mạnh. Lúc này, Y lọc giúp hạn chế cặn đi sâu vào thiết bị. Tuy nhiên, Y lọc không thay thế hoàn toàn cho việc vệ sinh bể và không thay thế rọ bơm tại đầu hút.

Khi lắp Y lọc AUT, cần lắp đúng chiều dòng chảy, đúng tư thế và có đủ khoảng trống để tháo nắp lọc. Nếu lưới lọc tắc mà không vệ sinh được, hệ thống sẽ bị tụt áp và nước phía sau yếu dần.

Van 1 chiều AUT nên lắp ở đâu khi có máy bơm?

Nếu đầu ra bể cấp nước cho máy bơm, van 1 chiều AUT thường không đặt trước bơm trên đường hút, mà thường đặt sau bơm trên đường ống đẩy để chống nước chảy ngược về bơm khi bơm dừng. Đây là vị trí rất quan trọng để bảo vệ bơm và giữ áp cho hệ thống phía sau.

Nếu thiếu van 1 chiều sau bơm, nước có thể hồi ngược, gây tụt áp, tiếng đập trong ống, rung đường ống hoặc làm bơm quay ngược nhẹ. Với cụm nhiều bơm chạy luân phiên, mỗi bơm thường cần một van 1 chiều riêng trên đường đẩy.

Khi lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi từ bơm ra hệ thống.

Thứ tự bố trí van AUT tại đầu ra bể chứa

Tùy từng hệ thống, thứ tự bố trí có thể khác nhau. Với đầu ra bể cấp về máy bơm, có thể tham khảo bố trí: bể chứa → rọ bơm AUT nếu đầu hút nằm trong bể → van khóa AUT → khớp nối mềm nếu cần → máy bơm → van 1 chiều AUT → van khóa AUT → Y lọc AUT nếu cần bảo vệ thiết bị phía sau → tuyến cấp nước.

Nếu đầu ra bể cấp trực tiếp ra tuyến ống không qua bơm, có thể bố trí: bể chứa → van khóa AUT → Y lọc AUT nếu nước có cặn → tuyến cấp nước chính. Nếu hệ thống có yêu cầu chống nước hồi từ tuyến phía sau về bể, cần xem xét thêm van 1 chiều theo thiết kế.

Điểm quan trọng là cụm van phải dễ thao tác, dễ tháo lọc, dễ kiểm tra rò rỉ và không làm cản dòng quá mức.

Chọn đúng DN theo lưu lượng nước ra khỏi bể

Van AUT lắp tại đầu ra bể chứa cần chọn đúng DN theo đường ống và lưu lượng cấp ra hệ thống. Nếu chọn van nhỏ hơn đường ống, nước ra khỏi bể có thể bị nghẽn, máy bơm hút không đủ nước hoặc khu vực phía sau bị nước yếu.

Với bể chứa cấp cho nhiều khu vực, nhiều tầng, khu sản xuất hoặc hệ thống bơm tăng áp, DN van càng cần được chọn cẩn thận. Không nên tự ý giảm DN van để tiết kiệm chi phí vì đây là vị trí ảnh hưởng trực tiếp đến lưu lượng toàn tuyến.

Khi thay thế van cũ, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong, khoảng cách lắp đặt và thông số trên thân van trước khi chọn van mới.

Chọn đúng áp lực làm việc của tuyến đầu ra bể

Tuyến đầu ra bể có thể là tuyến hút trước bơm hoặc tuyến cấp sau bơm tùy cách bố trí hệ thống. Nếu van nằm trước bơm, áp lực có thể không cao nhưng cần đảm bảo không gây cản hút. Nếu van nằm sau bơm, áp lực có thể cao hơn nhiều và cần chọn đúng cấp áp lực.

Không nên chọn van chỉ theo DN mà bỏ qua áp lực thực tế. Với tuyến sau bơm, van cần phù hợp áp lực vận hành và áp lực thử. Nếu chọn sai cấp áp, van có thể rò mặt bích, nắp van hoặc gioăng khi bơm chạy.

Trước khi lắp, cần kiểm tra áp lực bơm, áp lực tuyến, chiều cao công trình và yêu cầu kỹ thuật của bản vẽ.

Chú ý cao độ hút và tránh hút cặn đáy bể

Đầu ra bể chứa cần bố trí sao cho không hút trực tiếp cặn đáy. Nếu miệng hút hoặc rọ bơm đặt quá sát đáy bể, bùn, cát và rác lắng có thể bị hút vào đường ống. Điều này làm Y lọc nhanh tắc, bơm nhanh mòn và van phía sau dễ kẹt.

Nên bố trí điểm lấy nước cao hơn đáy bể một khoảng phù hợp để hạn chế hút bùn lắng. Đồng thời, bể vẫn cần có điểm xả đáy riêng để vệ sinh cặn định kỳ.

Với bể chứa lớn hoặc nước có nhiều cặn, cần kiểm tra và vệ sinh đáy bể theo lịch. Không nên phụ thuộc hoàn toàn vào Y lọc hoặc rọ bơm để xử lý cặn.

Chú ý không gian thao tác và bảo trì quanh đầu ra bể

Cụm đầu ra bể thường có nhiều thiết bị như van khóa, rọ bơm, Y lọc, máy bơm, khớp nối mềm và van 1 chiều. Nếu bố trí quá sát nhau, việc bảo trì sau này sẽ rất khó.

Van cổng cần không gian quay tay. Van bướm cần không gian cho tay gạt hoặc tay quay. Y lọc cần chỗ tháo nắp. Rọ bơm cần có cách tiếp cận để vệ sinh. Van 1 chiều cần vị trí kiểm tra khi có tiếng đập hoặc nước hồi.

Khi bố trí, cần tính đến thao tác thực tế của đội bảo trì, không chỉ nhìn theo bản vẽ mặt bằng. Một cụm van dễ bảo trì sẽ giúp giảm thời gian dừng hệ thống khi có sự cố.

Chú ý giá đỡ đường ống và lực lên thành bể

Van và đường ống tại đầu ra bể có thể khá nặng, đặc biệt với các tuyến mặt bích DN lớn. Nếu không có giá đỡ phù hợp, trọng lượng đường ống và van có thể dồn lên thành bể, mặt bích bể hoặc thân van.

Điều này có thể gây lệch mặt bích, rò gioăng, nứt vị trí đấu nối hoặc làm van khó đóng mở. Vì vậy, đường ống sau đầu ra bể cần có giá đỡ chắc chắn, đặc biệt gần cụm van, máy bơm và khớp nối mềm.

Không nên dùng bulong mặt bích để kéo ép đường ống lệch vào vị trí. Cần căn chỉnh đường ống trước khi siết hoàn thiện.

Chú ý vệ sinh bể và vận hành thử van định kỳ

Van tại đầu ra bể chứa thường rất quan trọng nhưng đôi khi ít được thao tác. Nếu để lâu không đóng mở, van có thể bị kẹt, đặc biệt trong môi trường ẩm, nước có cặn hoặc bể ít vệ sinh.

Nên vận hành thử van định kỳ để đảm bảo khi cần khóa nước, van vẫn đóng mở được. Đồng thời, cần kiểm tra rò rỉ tại mặt bích, tình trạng bulong, gioăng, tay quay, tay gạt và mức độ cặn quanh đầu ra bể.

Sau khi vệ sinh bể, nên mở nước từ từ, quan sát Y lọc, áp lực bơm và tình trạng rò rỉ của cụm van.

Checklist lắp van AUT tại đầu ra bể chứa nước

Những lỗi thường gặp khi lắp van tại đầu ra bể chứa

Lỗi đầu tiên là không lắp van khóa đầu ra, khiến khi vệ sinh bể hoặc sửa tuyến hút phải dừng hệ thống phức tạp hơn. Lỗi thứ hai là chọn van nhỏ hơn đường ống, làm nước ra khỏi bể yếu và ảnh hưởng đến máy bơm.

Lỗi thứ ba là đặt rọ bơm hoặc miệng hút quá sát đáy bể, khiến bùn cặn bị hút vào hệ thống. Lỗi thứ tư là thiếu van 1 chiều sau bơm, gây nước hồi và tiếng đập khi bơm dừng.

Lỗi thứ năm là lắp Y lọc nhưng không vệ sinh định kỳ, làm lưu lượng giảm dần. Ngoài ra, thiếu giá đỡ đường ống cũng là lỗi phổ biến khiến mặt bích bể và cụm van bị chịu lực lệch.

Kết luận

Van AUT lắp tại đầu ra bể chứa nước cần chú ý van khóa, rọ bơm, Y lọc, van 1 chiều sau bơm, DN, áp lực, cao độ hút, giá đỡ và không gian bảo trì. Van khóa giúp cô lập bể khi vệ sinh hoặc sửa chữa. Rọ bơm giúp hạn chế rác và cặn lớn đi vào máy bơm. Y lọc bảo vệ thiết bị phía sau khỏi cặn nhỏ. Van 1 chiều sau bơm giúp chống nước hồi và giữ áp ổn định hơn.

Khi bố trí, cần tránh hút cặn đáy bể, không chọn van nhỏ hơn đường ống, không lắp cụm van quá chật và không để lực đường ống dồn lên thành bể. Một cụm van đầu ra bể được lắp đúng sẽ giúp hệ thống cấp nước ổn định, dễ bảo trì và an toàn hơn trong quá trình vận hành.
