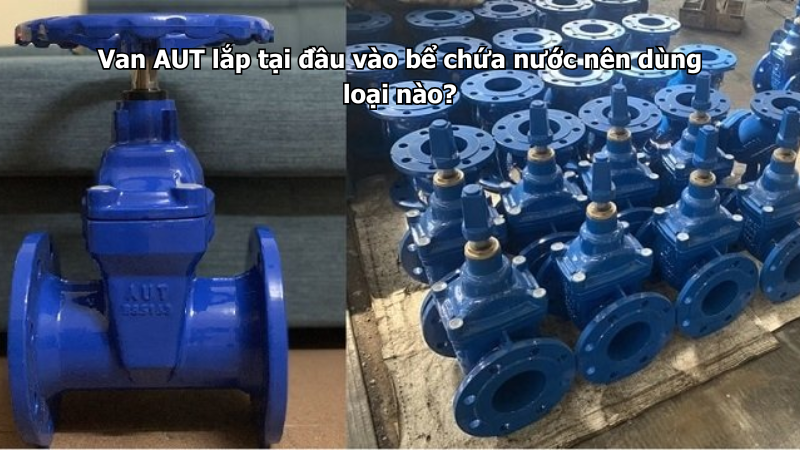

Van cổngVan AUT lắp tại đầu vào bể chứa nước nên chọn theo chức năng kiểm soát nguồn nước vào bể, khả năng đóng mở khi bảo trì, chống nước hồi, bảo vệ thiết bị phía sau và điều kiện vận hành thực tế. Tùy quy mô bể chứa, kích cỡ đường ống, áp lực cấp vào và mức độ tự động hóa, có thể dùng van cổng AUT, van bướm AUT, van 1 chiều AUT, Y lọc AUT hoặc kết hợp nhiều loại van trong cùng một cụm.
Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.
Vị trí đầu vào bể chứa nước rất quan trọng vì đây là điểm kiểm soát nguồn cấp trước khi nước đi vào bể. Nếu chọn van không đúng, hệ thống có thể khó khóa nước khi vệ sinh bể, nước hồi ngược, cặn đi vào bể nhiều, rò mặt bích hoặc khó bảo trì khi có sự cố.
Đầu vào bể chứa nước có nhiệm vụ gì trong hệ thống?
Đầu vào bể chứa nước là vị trí tiếp nhận nước từ tuyến cấp chính, máy bơm, trạm cấp nước hoặc hệ thống xử lý nước đưa vào bể. Đây là điểm cần kiểm soát tốt vì nó ảnh hưởng trực tiếp đến lượng nước vào bể, khả năng bảo trì bể và độ ổn định của hệ thống phía sau.
Trong công trình dân dụng, nhà máy, trường học, bệnh viện, khu dân cư hoặc phòng kỹ thuật, bể chứa thường đóng vai trò trung gian để tích nước và cấp lại cho hệ thống sử dụng. Nếu đầu vào bể không có van khóa phù hợp, khi cần vệ sinh bể hoặc sửa đường ống, việc cô lập nguồn nước sẽ rất khó.
Vì vậy, van AUT tại đầu vào bể không chỉ dùng để đóng mở thông thường mà còn giúp quản lý vận hành, kiểm soát sự cố và hỗ trợ bảo trì định kỳ.
Nên dùng van khóa AUT tại đầu vào bể chứa
Loại van quan trọng nhất tại đầu vào bể chứa là van khóa. Van khóa giúp đóng nguồn nước cấp vào bể khi cần vệ sinh, sửa phao, thay đường ống, kiểm tra rò rỉ hoặc bảo trì thiết bị liên quan.
Với tuyến ống kích cỡ nhỏ đến vừa, có thể cân nhắc loại van khóa phù hợp theo thiết kế. Với tuyến ống mặt bích, van cổng AUT hoặc van bướm AUT thường được dùng nhiều. Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, ít đóng mở và thường vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, cần thiết kế gọn, thao tác nhanh và không gian lắp đặt hạn chế.
Nếu bể chứa nằm trong phòng kỹ thuật, tầng hầm hoặc khu vực chật, van bướm AUT thường là lựa chọn đáng cân nhắc vì thân van gọn, đóng mở nhanh và dễ bố trí trên tuyến ống mặt bích.
Khi nào nên dùng van cổng AUT ở đầu vào bể?
Van cổng AUT phù hợp khi đầu vào bể chứa cần khả năng khóa chắc chắn, tuyến ống ít đóng mở và yêu cầu dòng chảy thông thoáng khi van mở hoàn toàn. Loại van này thường dùng cho tuyến cấp chính, tuyến cấp nước sạch, tuyến nước bể chứa lớn hoặc vị trí cần cô lập nguồn nước khi bảo trì.
Ưu điểm của van cổng là phù hợp với trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Khi mở hết, dòng nước đi qua tương đối ổn định, ít phù hợp cho điều tiết thường xuyên nhưng rất phù hợp cho nhiệm vụ khóa tuyến.
Tuy nhiên, van cổng cần không gian thao tác tay quay. Nếu khu vực đầu vào bể quá chật, trần thấp hoặc đường ống nằm trong hố kỹ thuật nhỏ, cần kiểm tra kỹ không gian trước khi chọn.
Khi nào nên dùng van bướm AUT ở đầu vào bể?
Van bướm AUT phù hợp với đầu vào bể chứa có tuyến ống vừa và lớn, không gian lắp đặt hạn chế, cần đóng mở nhanh hoặc cần bố trí gọn trong phòng kỹ thuật. Van bướm có chiều dài lắp đặt ngắn hơn, thao tác nhanh hơn và dễ quản lý trên các tuyến ống DN lớn.
Với bể chứa trong nhà máy, tòa nhà, khu dân cư, phòng bơm hoặc tầng hầm kỹ thuật, van bướm AUT có thể dùng làm van khóa đầu vào bể. Khi cần vệ sinh bể hoặc sửa đường ống, người vận hành có thể đóng van nhanh để cô lập nguồn nước.
Cần lưu ý van bướm không nên bị lắp lệch tâm mặt bích, vì đĩa van cần không gian quay trong thân van. Khi lắp, cần kiểm tra gioăng, mặt bích, độ đồng tâm và trạng thái đóng mở của đĩa van trước khi vận hành chính thức.
Có cần van 1 chiều AUT tại đầu vào bể không?
Van 1 chiều AUT có thể cần tại đầu vào bể chứa nếu hệ thống có nguy cơ nước chảy ngược từ bể về tuyến cấp hoặc về máy bơm. Trường hợp này thường gặp khi bể đặt cao, tuyến cấp có áp lực thay đổi, hệ thống có nhiều bơm hoặc có nhiều nguồn cấp nước khác nhau.
Van 1 chiều giúp nước chỉ đi theo một chiều vào bể, hạn chế nước hồi ngược khi bơm dừng hoặc khi áp lực tuyến cấp giảm. Nếu không có van 1 chiều trong hệ thống có nguy cơ nước hồi, có thể xảy ra tụt áp, tiếng đập trong ống hoặc dòng nước chảy ngược về nguồn.
Khi lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi vào bể. Không nên lắp theo cảm tính vì lắp ngược chiều sẽ làm nước không cấp vào bể được.
Có nên lắp Y lọc AUT trước đầu vào bể chứa không?
Y lọc AUT nên được cân nhắc nếu nguồn nước cấp vào bể có cặn, đường ống cũ, nước từ bồn trung gian, nước sau sửa chữa hoặc hệ thống mới thi công còn mạt hàn, cát, rỉ sét. Y lọc giúp giữ lại cặn trước khi nước đi vào bể hoặc trước khi đi qua thiết bị điều khiển mực nước.
Trong nhiều trường hợp, cặn đi vào bể chứa lâu ngày sẽ lắng xuống đáy bể, làm tăng tần suất vệ sinh bể và có thể bị hút vào hệ thống phía sau. Nếu trước bể có van phao, cảm biến, đồng hồ hoặc thiết bị điều khiển, Y lọc càng cần được cân nhắc để hạn chế kẹt thiết bị.
Tuy nhiên, Y lọc cần được vệ sinh định kỳ. Nếu lưới lọc bị tắc, lượng nước vào bể có thể giảm, làm bể nạp chậm hoặc không đủ nước vào giờ cao điểm.
Thứ tự bố trí van AUT tại đầu vào bể chứa
Một cụm đầu vào bể chứa thông thường có thể bố trí theo hướng: tuyến cấp nước → van khóa AUT → Y lọc AUT nếu cần → van 1 chiều AUT nếu cần chống nước hồi → thiết bị điều khiển mực nước hoặc đường ống vào bể.
Trong một số hệ thống, thứ tự có thể thay đổi theo bản vẽ thiết kế. Nếu có thiết bị điều khiển mực nước, cần bố trí van khóa phía trước để có thể sửa thiết bị mà không phải dừng toàn bộ tuyến cấp. Nếu có Y lọc, cần lắp sao cho dễ tháo nắp vệ sinh. Nếu có van 1 chiều, cần lắp đúng chiều dòng chảy.
Không nên lắp các thiết bị quá sát nhau đến mức không thể siết bulong, tháo lọc hoặc thay gioăng. Cụm van đầu vào bể cần vừa gọn, vừa đủ không gian bảo trì.
Chọn đúng DN theo đường ống cấp vào bể
Van AUT lắp tại đầu vào bể chứa cần chọn đúng DN theo đường ống cấp vào bể và lưu lượng nạp nước yêu cầu. Nếu chọn van nhỏ hơn đường ống, nước vào bể có thể chậm, gây thiếu nước khi nhu cầu sử dụng tăng.
Với bể chứa lớn hoặc hệ thống cấp nước cho nhiều khu vực, lưu lượng nạp vào bể cần đủ để bù lượng nước sử dụng. Van và phụ kiện lắp trước bể không nên tạo cản dòng quá mức. Đặc biệt nếu có Y lọc, cần vệ sinh định kỳ để không làm giảm lưu lượng.
Khi thay thế van cũ, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong, khoảng cách lắp đặt và áp lực làm việc trước khi chọn van mới.
Chọn đúng áp lực làm việc của tuyến cấp vào bể
Đầu vào bể chứa có thể nhận nước từ nguồn cấp thành phố, bơm tăng áp, bơm cấp trung gian hoặc trạm xử lý nước. Vì vậy, áp lực tại vị trí này không phải hệ thống nào cũng giống nhau.
Van AUT cần phù hợp với áp lực vận hành và áp lực thử của tuyến cấp. Nếu chọn van không đúng cấp áp, khi bơm chạy hoặc khi áp lực tăng đột ngột, van có thể rò tại mặt bích, nắp van hoặc gioăng làm kín.
Trước khi chọn, cần kiểm tra thông số PN, áp lực bơm, chiều cao bể, vị trí lắp đặt và yêu cầu của bản vẽ kỹ thuật. Không nên chỉ chọn theo DN mà bỏ qua áp lực thực tế.
Chú ý không gian thao tác quanh bể chứa
Đầu vào bể chứa thường nằm trong phòng kỹ thuật, trên thành bể, gần trần, trong hố van hoặc khu vực có nhiều đường ống giao nhau. Nếu van lắp quá sát tường, sát nắp bể hoặc bị che bởi thiết bị khác, việc vận hành sẽ rất khó.
Van cổng cần đủ không gian quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Y lọc cần đủ khoảng trống để tháo nắp lọc. Van 1 chiều cần có vị trí có thể kiểm tra khi nghi ngờ nước hồi.
Khi bố trí, nên ưu tiên vị trí dễ đứng thao tác, dễ quan sát rò rỉ và dễ đóng nhanh khi cần vệ sinh bể hoặc xử lý sự cố.
Chú ý chống rung và lực tác động lên mặt bích
Nếu đầu vào bể chứa nhận nước từ máy bơm, đường ống có thể bị rung khi bơm chạy. Rung động truyền đến cụm van có thể làm lỏng bulong, rò mặt bích hoặc ảnh hưởng đến độ kín của van.
Trong trường hợp tuyến cấp vào bể gần máy bơm, có thể cân nhắc khớp nối mềm AUT tại vị trí phù hợp để giảm rung. Ngoài ra, đường ống và cụm van cần có giá đỡ chắc chắn, không để trọng lượng ống, van và phụ kiện dồn lên mặt bích bể.
Không nên dùng van để kéo ép đường ống lệch vào vị trí. Nếu đường ống bị lệch tâm, cần căn chỉnh lại trước khi siết bulong.
Chú ý xả cặn và vệ sinh bể định kỳ
Đầu vào bể chứa là nơi nước đi vào, nhưng cặn có thể tích tụ trong bể theo thời gian. Nếu nguồn nước có nhiều cặn hoặc hệ thống mới thi công, nên kiểm tra Y lọc và đáy bể sau giai đoạn chạy thử.
Bể chứa nên có kế hoạch vệ sinh định kỳ. Khi vệ sinh bể, van khóa đầu vào cần đóng kín để ngăn nước tiếp tục cấp vào bể. Nếu van đóng không kín, quá trình vệ sinh sẽ khó thực hiện và có thể gây lãng phí nước.
Sau khi vệ sinh hoặc bảo trì, cần mở van từ từ, kiểm tra rò rỉ tại mặt bích và theo dõi lưu lượng nước vào bể.
Checklist chọn van AUT tại đầu vào bể chứa nước
| Hạng mục cần kiểm tra | Nội dung cần lưu ý |
|---|---|
| Van khóa đầu vào | Nên có để cô lập nguồn cấp khi vệ sinh bể |
| Loại van khóa | Van cổng AUT hoặc van bướm AUT tùy DN và không gian |
| Van 1 chiều | Cần nếu có nguy cơ nước hồi từ bể về tuyến cấp |
| Y lọc | Cần nếu nguồn nước có cặn hoặc có thiết bị điều khiển phía sau |
| DN van | Chọn đúng theo đường ống cấp vào bể |
| Áp lực | Phù hợp áp lực vận hành và áp lực thử |
| Chiều dòng chảy | Kiểm tra với Y lọc và van 1 chiều |
| Không gian bảo trì | Đủ chỗ đóng mở, tháo lọc, siết bulong |
| Giá đỡ | Không để van và ống dồn lực lên mặt bích bể |
| Vận hành | Đóng mở từ từ, kiểm tra rò sau khi chạy thử |
Những lỗi thường gặp khi lắp van tại đầu vào bể chứa
Lỗi đầu tiên là không lắp van khóa đầu vào, khiến khi vệ sinh bể hoặc sửa thiết bị điều khiển mực nước phải dừng nước từ xa hoặc xử lý rất bất tiện. Lỗi thứ hai là chọn van nhỏ hơn đường ống, làm nước vào bể chậm và không đủ cấp vào giờ cao điểm.
Lỗi thứ ba là không lắp van 1 chiều trong hệ thống có nguy cơ nước hồi, khiến nước có thể chảy ngược khi áp lực tuyến cấp giảm. Lỗi thứ tư là lắp Y lọc nhưng không có không gian vệ sinh, làm lọc tắc và giảm lưu lượng vào bể.
Lỗi thứ năm là lắp van quá sát thành bể, sát tường hoặc không có giá đỡ, khiến cụm van chịu lực lệch và khó bảo trì.
Kết luận
Van AUT lắp tại đầu vào bể chứa nước nên ưu tiên van khóa để kiểm soát nguồn cấp vào bể. Tùy DN, không gian và yêu cầu thao tác, có thể dùng van cổng AUT hoặc van bướm AUT. Nếu hệ thống có nguy cơ nước hồi, nên bổ sung van 1 chiều AUT. Nếu nguồn nước có cặn hoặc có thiết bị điều khiển phía sau, nên cân nhắc Y lọc AUT để bảo vệ hệ thống.
Khi lựa chọn và lắp đặt, cần chú ý đúng DN, đúng áp lực, đúng chiều dòng chảy, không gian thao tác, khả năng vệ sinh lọc, giá đỡ đường ống và lịch vệ sinh bể định kỳ. Một cụm van đầu vào bể được bố trí đúng sẽ giúp hệ thống cấp nước ổn định, dễ bảo trì và an toàn hơn khi vận hành lâu dài.
Nếu đầu vào bể chứa cần van khóa gọn, thao tác nhanh và phù hợp cho tuyến ống vừa đến lớn, bạn có thể tham khảo thêm nhóm van bướm AUT ↗ để chọn đúng kích cỡ và kiểu vận hành phù hợp.
