Khớp nối mềm AUT là thiết bị được lắp trên hệ thống đường ống để hỗ trợ giảm rung, giảm tiếng ồn, bù sai lệch nhỏ khi lắp đặt, hạn chế lực tác động lên mặt bích và bảo vệ các thiết bị như máy bơm, van, đồng hồ, đường ống hoặc cụm thiết bị kỹ thuật phía sau. Trong các hệ thống cấp nước, thoát nước, trạm bơm, PCCC, xử lý nước, HVAC hoặc đường ống công nghiệp, khớp nối mềm thường được sử dụng tại những vị trí có rung động, giãn nở, co ngót hoặc cần giảm chấn khi vận hành.
Nếu bạn đang tìm hiểu các dòng van và phụ kiện dùng cho hệ thống nước, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.
Việc sử dụng khớp nối mềm AUT không nên làm theo cảm tính. Không phải vị trí nào trên đường ống cũng cần lắp khớp nối mềm, nhưng ở những khu vực có máy bơm, rung động, thay đổi áp lực hoặc cần bảo vệ mối nối, thiết bị này có thể giúp hệ thống vận hành ổn định hơn và giảm rủi ro hư hỏng về lâu dài.
Khớp nối mềm AUT là gì?
Khớp nối mềm AUT là phụ kiện đường ống có khả năng đàn hồi hoặc biến dạng trong giới hạn cho phép để hấp thụ rung động, giảm chấn và bù trừ một phần sai lệch nhỏ trong quá trình lắp đặt. Thiết bị này thường được dùng giữa hai đoạn ống hoặc giữa đường ống với máy bơm, van, thiết bị đo hoặc cụm thiết bị kỹ thuật.
Khác với các đoạn ống cứng, khớp nối mềm có khả năng “mềm” hơn khi chịu rung động hoặc dao động áp lực. Nhờ đó, lực rung từ máy bơm hoặc thiết bị không truyền trực tiếp toàn bộ sang đường ống và các mối nối mặt bích.
Trong thực tế, khớp nối mềm AUT thường được dùng trong hệ thống nước sạch, nước kỹ thuật, nước tuần hoàn, trạm bơm, PCCC, HVAC, hệ thống xử lý nước và các công trình có tuyến ống vận hành liên tục. Khi chọn đúng kích cỡ và lắp đúng vị trí, khớp nối mềm giúp hệ thống êm hơn, giảm nguy cơ rò rỉ và bảo vệ thiết bị tốt hơn.

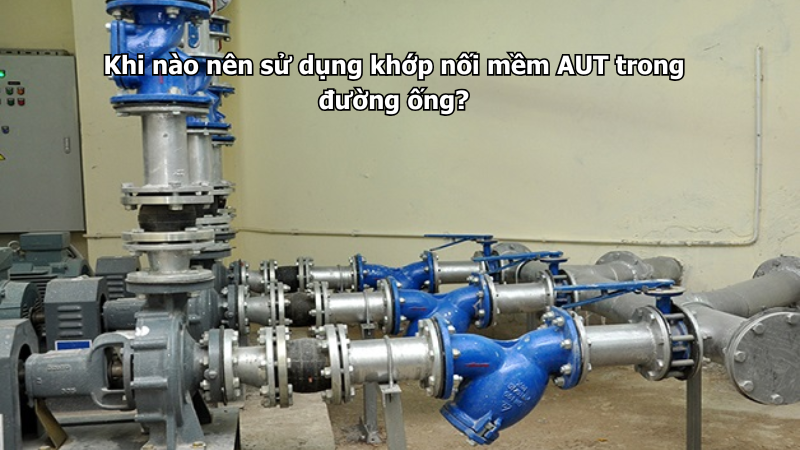

Khi đường ống gần máy bơm có rung động
Trường hợp nên dùng khớp nối mềm AUT phổ biến nhất là trên đường ống gần máy bơm. Khi máy bơm hoạt động, động cơ và cánh bơm tạo ra rung động. Rung động này có thể truyền qua mặt bích, đường ống, van và các thiết bị xung quanh.
Nếu không có bộ phận giảm rung, sau thời gian vận hành, hệ thống có thể xuất hiện các lỗi như lỏng bulong mặt bích, rò nước tại gioăng, rung đường ống, phát tiếng ồn hoặc làm các thiết bị gần bơm nhanh xuống cấp. Đặc biệt với các trạm bơm chạy liên tục, rung động là yếu tố cần được kiểm soát ngay từ đầu.
Lắp khớp nối mềm AUT gần đầu hút hoặc đầu đẩy của bơm giúp hấp thụ một phần rung động, giảm truyền chấn động sang đường ống. Tuy nhiên, vị trí lắp cần phù hợp với thiết kế, có giá đỡ đường ống đầy đủ và không dùng khớp nối mềm để thay thế cho việc căn chỉnh sai lệch quá lớn.
Khi cần giảm tiếng ồn trên hệ thống đường ống
Một số hệ thống đường ống phát tiếng ồn khi bơm chạy, khi dòng nước thay đổi áp lực hoặc khi thiết bị đóng mở liên tục. Tiếng ồn có thể đến từ rung động cơ học, dòng chảy va đập hoặc lực truyền qua đường ống cứng.
Khớp nối mềm AUT có thể hỗ trợ giảm một phần tiếng ồn do rung động truyền qua hệ thống. Khi được lắp ở vị trí phù hợp, thiết bị giúp hạn chế dao động cơ học từ máy bơm hoặc thiết bị sang đường ống, nhờ đó khu vực phòng bơm, phòng kỹ thuật hoặc tuyến ống vận hành êm hơn.
Tuy nhiên, nếu tiếng ồn đến từ nguyên nhân khác như van đóng mở sai cách, bơm cavitation, khí trong đường ống, áp lực quá cao hoặc dòng chảy bị cản, chỉ lắp khớp nối mềm là chưa đủ. Cần kiểm tra tổng thể hệ thống để xử lý đúng nguyên nhân.
Khi cần bảo vệ mặt bích, van và thiết bị phía sau
Trong hệ thống đường ống, các thiết bị như van cổng, van bướm, van 1 chiều, y lọc, đồng hồ nước, đồng hồ áp hoặc cụm bơm đều có các mối nối cơ khí. Nếu đường ống rung mạnh hoặc chịu lực kéo đẩy liên tục, mối nối có thể bị ảnh hưởng theo thời gian.
Khớp nối mềm AUT giúp giảm bớt lực tác động trực tiếp lên các thiết bị này. Khi đường ống có dao động nhỏ, khớp nối mềm có thể hấp thụ một phần lực thay vì để toàn bộ lực dồn vào thân van, gioăng mặt bích hoặc bulong.
Đây là lý do khớp nối mềm thường được bố trí gần máy bơm, gần cụm van hoặc tại những khu vực có rung động. Thiết bị này không làm thay nhiệm vụ của van, nhưng giúp các van và phụ kiện xung quanh làm việc trong điều kiện ổn định hơn.
Khi đường ống có sai lệch nhỏ trong quá trình lắp đặt
Trong thực tế thi công, đường ống có thể phát sinh sai lệch nhỏ về tâm, độ cao hoặc khoảng cách giữa hai mặt bích. Khớp nối mềm AUT có thể hỗ trợ bù trừ một phần sai lệch nhỏ trong giới hạn cho phép, giúp việc lắp đặt thuận tiện hơn và giảm lực ép cưỡng bức lên đường ống.
Tuy nhiên, cần hiểu đúng rằng khớp nối mềm không phải thiết bị dùng để “chữa cháy” cho đường ống lắp lệch quá nhiều. Nếu hai đầu ống lệch tâm lớn, không đồng trục hoặc khoảng cách sai nghiêm trọng, cần chỉnh lại đường ống trước khi lắp. Nếu cố dùng khớp nối mềm để kéo ép cho vừa, thiết bị có thể nhanh hỏng, rách thân, lệch mặt bích hoặc gây rò rỉ.
Vì vậy, khớp nối mềm AUT chỉ nên dùng để hỗ trợ bù sai lệch nhỏ, không thay thế cho việc thi công đúng kỹ thuật.
Khi hệ thống có giãn nở, co ngót hoặc thay đổi nhiệt độ
Đường ống có thể giãn nở hoặc co ngót khi nhiệt độ môi trường hoặc nhiệt độ dòng chảy thay đổi. Trong các hệ thống nước nóng nhẹ, nước tuần hoàn, HVAC hoặc tuyến ống dài, hiện tượng này có thể tạo thêm lực lên mối nối và thiết bị.
Khớp nối mềm AUT có thể hỗ trợ hấp thụ một phần chuyển vị nhỏ do giãn nở, co ngót hoặc dao động nhiệt trong giới hạn thiết kế. Nhờ đó, đường ống giảm bớt tình trạng căng cứng tại các mối nối và thiết bị.
Tuy nhiên, với hệ thống có giãn nở lớn, nhiệt độ cao hoặc yêu cầu bù giãn nở rõ ràng, cần tính toán kỹ và có thể phải dùng loại khớp nối hoặc thiết bị bù giãn nở chuyên dụng. Không nên dùng khớp nối mềm thông thường cho các điều kiện vượt giới hạn làm việc của sản phẩm.
Khi hệ thống trạm bơm cần vận hành ổn định hơn
Trạm bơm là khu vực rất nên cân nhắc sử dụng khớp nối mềm AUT. Tại đây, đường ống thường chịu rung động từ máy bơm, thay đổi áp lực khi bơm khởi động hoặc dừng, đồng thời có nhiều thiết bị lắp nối tiếp như van 1 chiều, van khóa, y lọc, đồng hồ áp và mặt bích.
Khớp nối mềm có thể được lắp ở vị trí phù hợp để giảm rung, giảm lực truyền sang đường ống và bảo vệ các mối nối. Với hệ thống có bơm công suất lớn, tần suất chạy cao hoặc yêu cầu vận hành êm, thiết bị này càng cần được xem xét kỹ.
Khi dùng khớp nối mềm AUT trong trạm bơm, cần đảm bảo có giá đỡ đường ống trước và sau thiết bị. Không nên để khớp nối mềm gánh toàn bộ trọng lượng của ống, van hoặc phụ kiện. Nếu không có giá đỡ, khớp nối có thể bị kéo căng, lệch tâm và giảm tuổi thọ.
Khi hệ thống PCCC có cụm bơm chữa cháy
Trong hệ thống PCCC, cụm bơm chữa cháy thường có công suất lớn và yêu cầu vận hành ổn định khi cần thiết. Khi bơm hoạt động, áp lực và rung động có thể tác động lên tuyến ống, van 1 chiều, van cổng, van bướm và các mối nối mặt bích.
Khớp nối mềm AUT có thể được cân nhắc tại một số vị trí phù hợp trong cụm bơm PCCC để giảm rung và bảo vệ đường ống. Tuy nhiên, vì PCCC là hệ thống yêu cầu nghiệm thu kỹ thuật, việc sử dụng khớp nối mềm cần bám theo bản vẽ thiết kế, áp lực làm việc, tiêu chuẩn kết nối và yêu cầu của công trình.
Không nên tự ý thay đổi vị trí hoặc bổ sung khớp nối mềm vào hệ thống PCCC nếu thiết kế chưa cho phép. Với công trình có yêu cầu hồ sơ, cần kiểm tra catalogue, CO/CQ và thông số kỹ thuật trước khi đưa vào lắp đặt.
Khi đường ống có thiết bị đo hoặc thiết bị điều khiển cần bảo vệ
Các thiết bị đo như đồng hồ nước, đồng hồ áp, cảm biến lưu lượng hoặc các thiết bị điều khiển thường không nên chịu rung động mạnh liên tục. Rung động có thể làm sai số, lỏng mối nối, ảnh hưởng tín hiệu hoặc làm thiết bị nhanh xuống cấp.
Nếu đường ống có rung động từ bơm hoặc thiết bị cơ khí, khớp nối mềm AUT có thể giúp giảm lực truyền đến khu vực phía sau. Nhờ đó, các thiết bị đo và thiết bị điều khiển làm việc ổn định hơn.
Tuy nhiên, cần bố trí khớp nối mềm đúng vị trí. Không nên lắp tùy tiện ngay sát thiết bị đo nếu không phù hợp với thiết kế dòng chảy. Trong nhiều trường hợp, cần kết hợp thêm đoạn ống thẳng, giá đỡ và van khóa để đảm bảo hệ thống vừa ổn định vừa dễ bảo trì.
Khi nào không nên lạm dụng khớp nối mềm AUT?
Khớp nối mềm AUT có nhiều lợi ích, nhưng không nên lạm dụng ở mọi vị trí. Nếu đường ống ổn định, không rung, không có thay đổi nhiệt độ đáng kể và không cần bù sai lệch, việc lắp quá nhiều khớp nối mềm có thể làm tăng chi phí mà không mang lại hiệu quả rõ rệt.
Không nên dùng khớp nối mềm để bù cho đường ống lắp sai lệch lớn, mặt bích không đồng tâm hoặc thiếu giá đỡ. Đây là lỗi khá phổ biến trong thi công. Khi bị kéo ép quá mức, khớp nối mềm có thể nhanh hỏng, biến dạng hoặc rò rỉ.
Cũng không nên chọn khớp nối mềm nếu môi chất, nhiệt độ hoặc áp lực vượt quá giới hạn sản phẩm. Với các hệ thống đặc biệt, cần kiểm tra kỹ thông số trước khi lựa chọn.
Lưu ý khi chọn khớp nối mềm AUT
Khi chọn khớp nối mềm AUT, cần xác định đúng kích cỡ DN theo đường ống. Thiết bị phải khớp với kích cỡ mặt bích và đường ống thực tế. Nếu chọn sai DN, khớp nối có thể không lắp được hoặc gây lệch tâm hệ thống.
Cần kiểm tra áp lực làm việc, tiêu chuẩn mặt bích, vật liệu thân mềm, vật liệu mặt bích và môi trường sử dụng. Với hệ thống nước sạch, nước kỹ thuật, PCCC, HVAC hoặc trạm bơm, điều kiện vận hành có thể khác nhau nên không nên chọn chung một thông số cho tất cả vị trí.
Ngoài ra, cần chú ý không gian lắp đặt. Khớp nối mềm cần được lắp đúng chiều dài thiết kế, không bị kéo căng hoặc nén quá mức. Sau khi lắp, cần kiểm tra độ kín, siết bulong đều và quan sát rung động khi hệ thống vận hành.
Checklist nhanh khi sử dụng khớp nối mềm AUT
| Hạng mục cần kiểm tra | Nội dung cần lưu ý |
|---|---|
| Vị trí lắp | Gần máy bơm, cụm thiết bị rung, tuyến cần giảm chấn |
| Kích cỡ DN | Phù hợp với đường ống và mặt bích |
| Áp lực làm việc | Đáp ứng áp lực vận hành và áp lực thử |
| Tiêu chuẩn mặt bích | Khớp số lỗ, khoảng cách lỗ và cấp áp lực |
| Môi trường sử dụng | Nước sạch, nước kỹ thuật, PCCC, HVAC, xử lý nước |
| Rung động | Xác định nguồn rung từ bơm hoặc thiết bị cơ khí |
| Giá đỡ đường ống | Có giá đỡ trước và sau, không để khớp nối chịu tải |
| Sai lệch lắp đặt | Chỉ bù sai lệch nhỏ trong giới hạn cho phép |
| Không gian bảo trì | Đủ chỗ siết bulong, kiểm tra rò rỉ và thay thế |
| Sau vận hành | Kiểm tra rung, rò nước, biến dạng và độ kín mối nối |
Kết luận
Nên sử dụng khớp nối mềm AUT trong đường ống khi hệ thống có máy bơm, rung động, tiếng ồn, thay đổi áp lực, sai lệch nhỏ khi lắp đặt hoặc cần bảo vệ van, mặt bích, đồng hồ và thiết bị phía sau. Đây là phụ kiện quan trọng giúp hệ thống vận hành êm hơn, hạn chế lực tác động lên đường ống và giảm rủi ro rò rỉ tại các mối nối.
Tuy nhiên, khớp nối mềm AUT chỉ phát huy hiệu quả khi được chọn đúng kích cỡ, đúng áp lực, đúng tiêu chuẩn mặt bích và lắp đúng vị trí. Không nên dùng khớp nối mềm để bù sai lệch đường ống quá lớn hoặc thay thế cho giá đỡ cơ khí. Với các hệ thống quan trọng như trạm bơm, PCCC, xử lý nước hoặc HVAC, nên kiểm tra kỹ bản vẽ và thông số kỹ thuật trước khi lắp đặt.
