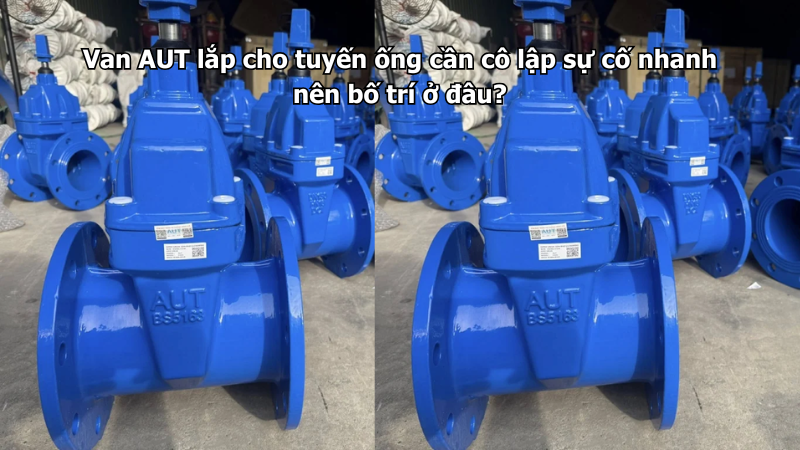

Van AUT lắp cho tuyến ống cần cô lập sự cố nhanh nên bố trí ở đâu?

Van AUT lắp cho tuyến ống cần cô lập sự cố nhanh nên được bố trí tại các vị trí chiến lược như đầu tuyến, đầu nhánh, trước và sau thiết bị quan trọng, hai bên khu vực dễ rò rỉ, gần bơm, gần đồng hồ, trước cụm lọc và tại các điểm giao giữa tuyến chính với tuyến phụ. Mục tiêu là khi có rò nước, vỡ ống, hỏng thiết bị, tắc lọc hoặc cần bảo trì khẩn cấp, đội vận hành có thể đóng đúng van trong thời gian ngắn nhất.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với hệ thống cần cô lập sự cố nhanh, bố trí van quan trọng không kém việc chọn đúng loại van. Một van tốt nhưng đặt quá xa, bị che khuất hoặc không có nhãn thì khi sự cố xảy ra vẫn không giúp xử lý nhanh được.

Cô lập sự cố nhanh nghĩa là gì?

Cô lập sự cố nhanh là khả năng đóng nước trong phạm vi nhỏ nhất khi xảy ra rò rỉ, vỡ ống, hỏng thiết bị, tắc nghẽn hoặc cần sửa chữa khẩn cấp. Thay vì phải dừng nước toàn bộ nhà máy, người vận hành chỉ cần đóng một hoặc vài van để tách riêng khu vực có vấn đề.

Ví dụ, nếu một nhánh cấp nước cho khu rửa bị rò, chỉ nên đóng nhánh đó. Khu văn phòng, khu vệ sinh, khu sản xuất khác vẫn có thể tiếp tục sử dụng nước.

Đây là nguyên tắc rất quan trọng trong nhà máy, tòa nhà, khu công nghiệp, trạm bơm, hệ thống cấp nước nhiều nhánh hoặc hệ thống vận hành liên tục.

Van tổng nên đặt tại đầu tuyến cấp nước

Vị trí đầu tiên cần có van AUT là đầu tuyến cấp nước chính. Đây là van tổng dùng để cô lập toàn bộ hệ thống hoặc một khu lớn khi có sự cố nghiêm trọng.

Van tổng nên đặt tại phòng kỹ thuật, hố van chính, sau đồng hồ tổng, sau bơm hoặc tại điểm nước đi vào nhà máy tùy cấu hình hệ thống. Vị trí này phải dễ tiếp cận, không bị khóa khuất, không bị hàng hóa che và có lối thao tác rõ.

Van tổng không phải lúc nào cũng dùng hằng ngày, nhưng khi cần thì phải đóng được ngay. Vì vậy, van tổng cần có nhãn rõ và được kiểm tra định kỳ.

Van đầu nhánh giúp cô lập từng khu

Sau van tổng, cần bố trí van tại đầu từng nhánh cấp nước. Mỗi khu vực quan trọng nên có van khóa riêng như khu sản xuất, khu rửa thiết bị, khu vệ sinh công nhân, khu căn tin, khu kho, khu văn phòng, khu sân ngoài trời hoặc khu kỹ thuật.

Van đầu nhánh giúp cô lập sự cố theo từng khu. Khi một khu bị rò hoặc cần sửa, chỉ đóng van khu đó, không làm ảnh hưởng đến các khu còn lại.

Đây là cách bố trí thực tế nhất để giảm phạm vi mất nước. Nếu toàn bộ hệ thống chỉ có van tổng, mỗi sự cố nhỏ cũng có thể làm dừng cả nhà máy.

Van trước và sau thiết bị quan trọng

Các thiết bị như bơm, đồng hồ nước, Y lọc, van 1 chiều, bộ điều áp, bình áp lực, thiết bị làm mát, máy rửa hoặc cụm cấp nước cho dây chuyền nên có van khóa trước và sau. Cách này giúp cô lập thiết bị khi cần tháo sửa hoặc thay thế.

Ví dụ, nếu Y lọc bị tắc, có van trước sau thì chỉ cần đóng hai van, xả áp đoạn giữa rồi vệ sinh lọc. Nếu không có van sau lọc, nước từ phía sau có thể chảy ngược lại khi tháo nắp.

Với thiết bị quan trọng, không nên tiết kiệm van khóa. Thiếu van cô lập sẽ làm mỗi lần bảo trì trở nên chậm và rủi ro hơn.

Van tại điểm giao tuyến chính và tuyến phụ

Điểm giao giữa tuyến chính và tuyến phụ là vị trí rất nên đặt van AUT. Đây là nơi dễ cần cô lập khi nhánh phụ có sự cố, khi mở rộng hệ thống hoặc khi thay đổi công năng khu vực.

Van nên đặt ngay sau điểm tách nhánh, càng gần tuyến chính càng tốt nhưng vẫn phải có không gian thao tác. Nếu đặt van quá xa điểm tách, khi sự cố xảy ra đoạn ống từ tuyến chính đến van vẫn còn nước và vẫn có nguy cơ rò.

Với các tuyến lớn, đầu nhánh có thể cần thêm đồng hồ nước, Y lọc hoặc van 1 chiều tùy mục đích sử dụng.

Van hai bên khu vực dễ bảo trì hoặc dễ hỏng

Những đoạn ống thường xuyên cần bảo trì nên được bố trí van ở hai phía. Ví dụ: đoạn qua thiết bị, đoạn có nhiều mặt bích, đoạn qua khu rung, đoạn gần bơm, đoạn đi qua trần kỹ thuật, đoạn trong hố van hoặc đoạn có Y lọc.

Khi có van hai phía, đội bảo trì có thể tách riêng đoạn đó để sửa mà không làm ảnh hưởng toàn bộ tuyến. Đây là cách làm rất cần thiết với hệ thống vận hành liên tục.

Nếu chỉ có một van phía trước, nước trong đoạn sau vẫn có thể chảy ngược hoặc còn áp, làm quá trình sửa chữa khó kiểm soát.

Van tại khu vực có nguy cơ va chạm

Tuyến ống đi qua khu xe nâng, xe đẩy, xe tải, khu giao nhận hàng, sân thao tác hoặc khu có pallet nên có van cô lập ở vị trí phù hợp. Nếu đoạn ống bị va chạm, cần đóng nước nhanh để tránh thất thoát và giảm thiệt hại.

Van không nên đặt ngay vị trí dễ bị va chạm. Tốt hơn là đặt van ở đầu đoạn nguy cơ, trong hố van, sát tường kỹ thuật hoặc trong khu có bảo vệ.

Nếu tuyến đi qua khu xe, nên có trụ chắn, khung bảo vệ hoặc hố van chịu lực để van vẫn an toàn khi vận hành lâu dài.

Van tại khu vực có nhiều thiết bị dùng nước

Các khu có nhiều thiết bị dùng nước như khu rửa, khu vệ sinh cuối ca, khu rửa xe, khu rửa khuôn, khu đóng gói, khu sản xuất thực phẩm hoặc khu bảo trì máy móc nên có van chia cụm rõ ràng.

Không nên để nhiều thiết bị dùng chung một nhánh mà không có van cô lập từng cụm. Khi một thiết bị rò, toàn bộ khu phải dừng nước để sửa.

Bố trí van theo từng cụm thiết bị giúp xử lý sự cố nhanh, giảm thời gian dừng và tránh ảnh hưởng dây chuyền khác.

Van tại điểm cao, điểm thấp của tuyến

Điểm cao của tuyến ống có thể tích khí, làm nước chảy không đều hoặc gây dao động khi cấp nước lại. Tại các điểm này, có thể cần van xả khí AUT để hỗ trợ vận hành ổn định.

Điểm thấp của tuyến thường là nơi cặn lắng và nước đọng. Tại đây nên có điểm xả cặn hoặc van xả phù hợp để súc rửa tuyến khi cần.

Dù đây không phải van khóa cô lập chính, nhưng chúng hỗ trợ xử lý sự cố nhanh hơn. Khi nước yếu, có khí hoặc có cặn, đội vận hành có điểm kiểm tra rõ ràng thay vì phải tháo ngẫu nhiên trên tuyến.

Van gần bơm và cụm bơm

Khu vực bơm cần bố trí van rất rõ. Thông thường, trước bơm nên có van khóa để cô lập đầu hút. Sau bơm nên có van khóa, van 1 chiều và có thể có thêm phụ kiện bảo vệ tùy thiết kế.

Khi bơm cần bảo trì, thay phớt, thay động cơ hoặc xử lý rò, van trước và sau bơm giúp tách bơm ra khỏi hệ thống. Nếu thiếu van, phải xả nước phạm vi lớn và mất nhiều thời gian.

Khu bơm cũng thường có rung và dao động áp. Vì vậy, cụm van gần bơm cần có giá đỡ chắc, không để lực đường ống dồn vào thân van.

Van tại đầu chờ mở rộng

Nếu hệ thống có đầu chờ mở rộng trong tương lai, nên bố trí van AUT ngay tại đầu chờ. Sau van cần có bích mù hoặc nắp bịt đúng kỹ thuật để đảm bảo an toàn khi đầu chờ chưa sử dụng.

Khi cần mở rộng, đội thi công chỉ cần đóng van đầu chờ, xả áp đoạn sau van, tháo bích mù và đấu nối tuyến mới. Không cần dừng nước toàn bộ tuyến chính.

Đầu chờ phải có nhãn rõ, ghi khu dự kiến cấp nước, DN và trạng thái van. Nếu không có nhãn, đầu chờ rất dễ bị quên sau một thời gian vận hành.

Chọn loại van nào để cô lập nhanh?

Tùy vị trí, có thể chọn van cổng AUT hoặc van bướm AUT. Van cổng phù hợp vị trí cần khóa chắc, ít đóng mở, thường dùng cho tuyến chính, hố van, tuyến chôn ngầm hoặc đầu chờ lâu dài.

Van bướm AUT phù hợp với tuyến DN vừa và lớn, cần đóng mở nhanh, không gian lắp gọn và dễ quan sát trạng thái tay gạt hoặc hộp số. Với yêu cầu cô lập sự cố nhanh, van bướm thường là lựa chọn đáng cân nhắc tại các nhánh cần thao tác nhanh.

Không nên chọn một loại van cho mọi vị trí. Tuyến chính, tuyến nhánh, thiết bị, bơm, Y lọc và điểm xả có chức năng khác nhau nên cần chọn loại van phù hợp từng vị trí.

Chọn đúng DN để không gây nghẽn tuyến

Van AUT dùng để cô lập sự cố nhanh vẫn phải chọn đúng DN theo đường ống. Nếu van nhỏ hơn đường ống, hệ thống có thể bị tổn thất áp và yếu nước ở khu phía sau.

Nếu van quá lớn cho nhánh nhỏ, chi phí tăng và bố trí cồng kềnh. Đặc biệt trong hố van hoặc trần kỹ thuật, van quá lớn sẽ gây khó thao tác và khó bảo trì.

Khi thay van cũ, cần kiểm tra DN thực tế, kiểu kết nối, tiêu chuẩn mặt bích hoặc ren, chiều dài lắp đặt và khoảng trống thao tác.

Chọn đúng áp lực làm việc

Van cô lập sự cố cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu hệ thống có bơm tăng áp, bồn áp lực hoặc nhiều nhánh đóng mở liên tục, cần chú ý dao động áp.

Van đúng DN nhưng không phù hợp áp lực có thể rò tại mặt bích, gioăng hoặc thân van. Khi xảy ra sự cố, van lại không đảm bảo khóa kín như mong muốn.

Vì vậy, khi chọn van AUT cần xem đồng thời DN, áp lực, kiểu kết nối, môi trường lắp đặt và tần suất thao tác.

Van phải dễ tiếp cận khi khẩn cấp

Một van dùng để cô lập nhanh nhưng đặt sau máy, sau kệ hàng, trong hố chật hoặc trên trần không có cửa thăm thì gần như mất tác dụng. Vị trí van phải được chọn theo tình huống khẩn cấp, không chỉ theo thuận tiện khi thi công.

Van tổng, van nhánh và van trước thiết bị quan trọng phải có lối tiếp cận rõ. Nếu van nằm trong hố, nắp hố phải mở được nhanh. Nếu van nằm trên trần, phải có cửa thăm đủ rộng.

Không nên để khu vực quanh van bị chiếm dụng làm nơi để hàng hóa, pallet, dụng cụ hoặc vật tư.

Cần có nhãn van rõ ràng

Nhãn van là điều bắt buộc nếu muốn cô lập sự cố nhanh. Nhãn nên ghi rõ chức năng như van tổng, van khu sản xuất, van khu rửa, van sau bơm, van trước Y lọc, van nhánh tầng 2, van cấp thiết bị số 1 hoặc van xả cặn cuối tuyến.

Khi có sự cố, người vận hành không có thời gian thử từng van. Nhãn rõ giúp đóng đúng van ngay từ đầu, tránh làm dừng nhầm khu khác.

Nhãn cần bền với môi trường lắp đặt. Van ngoài trời cần nhãn chịu nắng mưa. Van khu ẩm cần nhãn khó bong. Van khu hóa chất cần nhãn phù hợp hơn nhãn giấy thông thường.

Nên có sơ đồ tuyến và mã van

Với hệ thống nhiều nhánh, cần có sơ đồ tuyến nước và mã van. Sơ đồ nên thể hiện tuyến chính, tuyến nhánh, van tổng, van từng khu, thiết bị, Y lọc, van 1 chiều, đồng hồ, điểm xả và hướng dòng chảy.

Mã van trên sơ đồ phải khớp với nhãn thực tế. Ví dụ: V-01 là van tổng, V-02 là van nhánh khu sản xuất, V-03 là van khu rửa, V-04 là van trước thiết bị.

Sơ đồ giúp đội vận hành xử lý sự cố có hệ thống hơn. Khi có rò, chỉ cần xác định khu vực rồi đóng đúng van theo mã.

Cần kiểm tra định kỳ khả năng đóng mở

Van dùng để cô lập nhanh không thể để nhiều năm không thao tác. Nếu van bị kẹt, tay van hỏng, nhãn mất hoặc hố van ngập nước, khi có sự cố sẽ không đóng kịp.

Nên có lịch kiểm tra định kỳ. Các van quan trọng cần được đóng mở thử theo quy trình phù hợp để đảm bảo vẫn hoạt động. Sau khi thử, phải đưa van về đúng trạng thái vận hành.

Với van ít dùng như van tổng, van đầu chờ, van trong hố ngoài trời, việc kiểm tra càng quan trọng. Đừng đợi đến khi vỡ ống mới phát hiện van không đóng được.

Cần quy định quyền thao tác van

Trong hệ thống lớn, không phải ai cũng nên tự ý đóng mở van. Cần quy định rõ van nào công nhân được thao tác, van nào chỉ kỹ thuật hoặc trưởng ca được thao tác.

Van cô lập sự cố nên có quy trình rõ: khi nào được đóng, báo cho ai, ghi nhận thời gian đóng, khu vực bị ảnh hưởng và khi nào được mở lại.

Nếu không có quy định, một người có thể đóng nhầm van làm dừng nước dây chuyền, hoặc mở lại van khi sự cố chưa được xử lý xong.

Cần có checklist xử lý khi xảy ra sự cố

Hệ thống cần cô lập nhanh nên có checklist xử lý sự cố đơn giản. Khi phát hiện rò nước, cần xác định khu vực, đóng van gần nhất, báo kỹ thuật, xả áp nếu cần, kiểm tra phạm vi ảnh hưởng và ghi nhận lại sau xử lý.

Checklist giúp nhân sự mới hoặc ca đêm không lúng túng. Đặc biệt với nhà máy nhiều khu, chỉ dựa vào kinh nghiệm cá nhân là rất rủi ro.

Sau mỗi sự cố, nên cập nhật lại hồ sơ nếu phát hiện van đặt chưa hợp lý, nhãn chưa rõ hoặc cần bổ sung thêm van cô lập.

Checklist bố trí van AUT cho tuyến ống cần cô lập sự cố nhanh

Những lỗi thường gặp khi bố trí van cô lập sự cố

Lỗi đầu tiên là chỉ có van tổng mà không có van nhánh. Khi một điểm rò nhỏ xảy ra, toàn bộ hệ thống phải dừng nước.

Lỗi thứ hai là đặt van ở vị trí khó tiếp cận, bị hàng hóa hoặc máy móc che khuất. Lỗi thứ ba là không có nhãn van, khiến người vận hành phải thử từng van khi sự cố xảy ra.

Lỗi thứ tư là thiếu van trước và sau thiết bị quan trọng, làm bảo trì chậm. Lỗi thứ năm là không kiểm tra định kỳ, đến lúc cần đóng thì van kẹt hoặc không còn thao tác được.

Kết luận

Van AUT lắp cho tuyến ống cần cô lập sự cố nhanh nên được bố trí tại đầu tuyến, đầu nhánh, trước và sau thiết bị, gần bơm, tại điểm giao tuyến chính với tuyến phụ, hai bên đoạn dễ bảo trì, đầu chờ mở rộng, điểm thấp và các khu có nguy cơ va chạm. Ngoài vị trí lắp, cần chọn đúng DN, áp lực, kiểu van, có nhãn rõ, sơ đồ tuyến và lịch kiểm tra định kỳ.

Với những vị trí cần đóng mở nhanh, chia nhánh rõ và thao tác thuận tiện khi xảy ra sự cố, bạn có thể tham khảo thêm nhóm Van bướm AUT ↗ để chọn đúng kích cỡ, áp lực và kiểu kết nối phù hợp cho hệ thống cần cô lập sự cố nhanh.
