Van 1 chiều cánh bướm AUT DN100

Model: AUT FIG022 – Wafer Check Valve.
Kích thước: DN100 tương đương 4 inch.
Áp lực làm việc: PN10 – PN16.
Kiểu van: Van 1 chiều cánh bướm.
Kiểu kết nối: Wafer, kẹp giữa hai mặt bích.
Vật liệu thân van: DI – gang dẻo.
Đĩa van: CF8.
Trục trên: SS410.
Trục dưới: SS410.
Lò xo: SS304.
Seat làm kín: EPDM.
Washer: PTFE.
Thread plug: Carbon steel.
Kích thước A: 162 mm.
Kích thước B: 117 mm.
Kích thước C: 64 mm.
Kích thước D: 110 mm.
Xuất xứ: AUT – Malaysia.
Hồ sơ đi kèm: CO, CQ, Invoice, Packing list.

📘 Xem và tải Catalogue AUT

Category: Van 1 chiều cánh bướm AUT

Liên hệ báo giá ( 8h - 17h )

0983 95 83 87

0963 83 87 95

0945 87 99 66

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

Chính hãng 100%

Giá rẻ nhất

Hàng có sẵn

Đầy đủ CO - CQ

Giao toàn quốc

Tư vấn miễn phí

Description

Van 1 chiều cánh bướm AUT DN100 là gì?

Van 1 chiều cánh bướm AUT DN100 là loại van một chiều có đĩa van dạng cánh bướm, tự động đóng mở nhờ áp lực dòng chảy. Khi lưu chất đi đúng chiều, áp lực dòng chảy sẽ đẩy hai cánh đĩa mở ra để nước, khí hoặc lưu chất đi qua. Khi dòng chảy dừng hoặc có hiện tượng chảy ngược, lò xo và áp lực ngược sẽ giúp đĩa van đóng lại, hạn chế lưu chất quay về phía sau.

Dòng van này thuộc model AUT FIG022 – Wafer Check Valve, thiết kế dạng kẹp giữa hai mặt bích. So với van 1 chiều lá lật thân dài, van 1 chiều cánh bướm có thân ngắn hơn, gọn hơn và thường được lựa chọn ở các vị trí cần tiết kiệm chiều dài lắp đặt. Với kích cỡ DN100 – 4 inch, sản phẩm phù hợp cho tuyến ống vừa, hệ thống bơm, PCCC, cấp thoát nước, xử lý nước và các cụm đường ống kỹ thuật trong nhà máy hoặc tòa nhà.

Theo catalogue AUT, van sử dụng thân DI – gang dẻo, đĩa CF8, trục trên và trục dưới SS410, lò xo SS304, seat EPDM và washer PTFE. Đây là cấu hình vật liệu phù hợp cho nhiều hệ thống nước thông dụng, đặc biệt là các công trình cần van wafer gọn, dễ lắp giữa hai mặt bích.

Với kiểu lắp wafer nhỏ gọn, van phù hợp trong nhóm van 1 chiều AUT dùng cho các hệ thống cần tiết kiệm không gian lắp đặt, thao tác nhanh và vẫn đảm bảo khả năng chống chảy ngược ổn định.

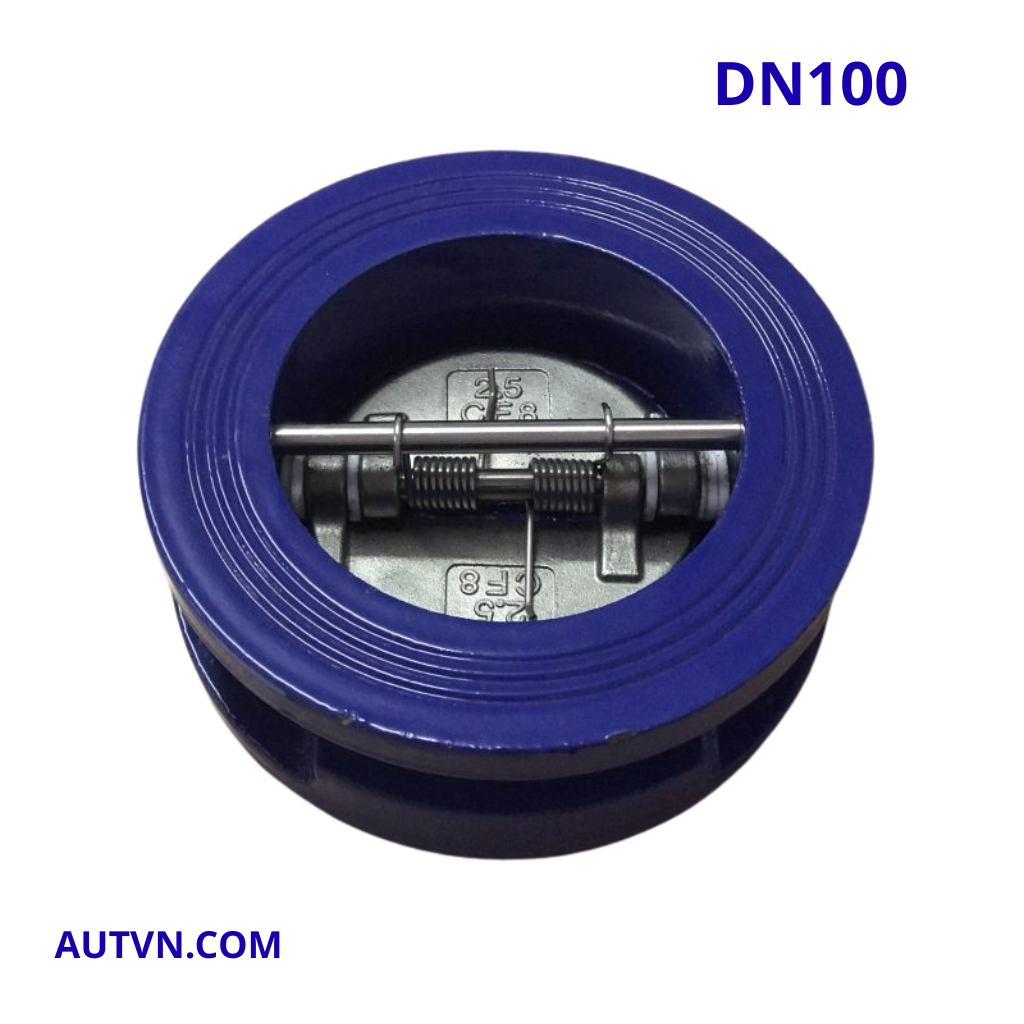

Van 1 chiều cánh bướm AUT DN100

Kích cỡ DN100 phù hợp với hệ thống nào?

DN100 là kích cỡ danh nghĩa của van, tương đương khoảng 4 inch. Đây là size rất phổ biến trong hệ thống cấp nước, PCCC, trạm bơm và đường ống kỹ thuật. Van 1 chiều cánh bướm AUT DN100 thường được lắp sau máy bơm, trên tuyến ống cấp nước, đường ống hồi, hệ thống xử lý nước hoặc các vị trí cần ngăn lưu chất chảy ngược.

Một số cách gọi thường gặp của sản phẩm:

Van 1 chiều cánh bướm AUT DN100.
Van một chiều cánh bướm AUT DN100.
Van một chiều wafer AUT DN100.
Wafer check valve AUT DN100.
Van 1 chiều AUT FIG022 DN100.
Van 1 chiều cánh bướm AUT 4 inch.

Theo bảng kích thước catalogue, van DN100 có kích thước A = 162 mm, B = 117 mm, C = 64 mm, D = 110 mm, E = 88 mm, F = 27 mm, R = 55.7 mm và K = 97.1 mm. Khi chọn mua, khách hàng nên đối chiếu bản vẽ, tiêu chuẩn mặt bích và không gian lắp đặt để đảm bảo van lắp đúng giữa hai mặt bích của hệ thống.

Cấu tạo và vật liệu của van 1 chiều cánh bướm AUT DN100

Van 1 chiều cánh bướm AUT DN100 có cấu tạo gọn hơn so với nhiều dòng van một chiều thân dài. Các bộ phận chính gồm thân van, đĩa van, trục trên, trục dưới, lò xo, seat làm kín, washer và nút bịt ren.

Thân van: Làm bằng DI – gang dẻo, có độ bền cơ học tốt, phù hợp với kiểu lắp wafer kẹp giữa hai mặt bích.
Đĩa van: Làm bằng CF8, là bộ phận trực tiếp đóng mở theo chiều dòng chảy.
Trục dưới: Làm bằng SS410, giữ và dẫn hướng cho cụm đĩa van khi đóng mở.
Trục trên: Làm bằng SS410, liên kết với cụm đĩa và lò xo, giúp van vận hành ổn định.
Lò xo: Làm bằng SS304, hỗ trợ đĩa van đóng lại nhanh hơn khi dòng chảy dừng hoặc có áp lực ngược.
Seat làm kín: Sử dụng EPDM, giúp tăng khả năng làm kín khi đĩa van đóng.
Washer: Làm bằng PTFE, hỗ trợ giảm ma sát và tăng độ ổn định cho cụm chuyển động.
Thread plug: Làm bằng carbon steel, dùng tại vị trí nút bịt ren theo cấu tạo của van.

Thông số kỹ thuật

Thông số	Giá trị
Model	AUT FIG022
Tên dòng sản phẩm	Wafer Check Valve
Kích thước	DN100 – 4 inch
Áp lực làm việc	PN10 – PN16
Kiểu van	Van 1 chiều cánh bướm
Kiểu kết nối	Wafer – kẹp giữa hai mặt bích
Dải kích cỡ catalogue	DN50 – DN600
Thân van	DI – gang dẻo
Washer	PTFE
Trục dưới	SS410
Lò xo	SS304
Đĩa van	CF8
Trục trên	SS410
Seat	EPDM
Thread plug	Carbon steel
Lifting eyebolt	Carbon steel, áp dụng cho DN200 đến DN600
Kích thước A	162 mm
Kích thước B	117 mm
Kích thước C	64 mm
Kích thước D	110 mm
Kích thước E	88 mm
Kích thước F	27 mm
Kích thước R	55.7 mm
Kích thước K	97.1 mm
Xuất xứ	AUT – Malaysia
Hồ sơ đi kèm	CO, CQ, Invoice, Packing list

Ưu điểm của van 1 chiều cánh bướm AUT DN100

Van 1 chiều cánh bướm AUT DN100 được lựa chọn nhiều ở các hệ thống cần chống chảy ngược nhưng không muốn dùng loại van thân dài. Thiết kế wafer giúp van gọn hơn, dễ lắp ở những vị trí có không gian hạn chế.

Chống dòng chảy ngược tự động: Van tự mở khi dòng chảy đi đúng chiều và tự đóng khi dòng chảy dừng hoặc đảo chiều.
Thiết kế wafer gọn: Thân van ngắn, lắp kẹp giữa hai mặt bích, giúp tiết kiệm chiều dài lắp đặt.
Phù hợp đường ống DN100 thông dụng: DN100 là kích cỡ phổ biến trong trạm bơm, PCCC, cấp nước và xử lý nước.
Đĩa van CF8: Đĩa tiếp xúc trực tiếp với lưu chất, có độ bền tốt trong các hệ thống nước thông dụng.
Lò xo SS304 hỗ trợ đóng nhanh: Giúp hạn chế hiện tượng nước hồi ngược khi bơm dừng.
Seat EPDM làm kín tốt: Phù hợp cho hệ thống nước sạch, nước kỹ thuật và nước cấp thoát.
Dễ lắp đặt và thay thế: Kiểu wafer thuận tiện cho các công trình cần tối ưu không gian và thời gian thi công.
Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu nghiệm thu.

Khi nào nên chọn van 1 chiều cánh bướm AUT DN100?

Van 1 chiều cánh bướm AUT DN100 nên được lựa chọn khi hệ thống cần chống dòng chảy ngược trên đường ống DN100 nhưng không có nhiều không gian lắp đặt cho van một chiều thân dài. Đây là lựa chọn phù hợp cho các tuyến ống kỹ thuật cần kết nối gọn, thao tác nhanh và dễ bảo trì.

Nên chọn sản phẩm này khi:

Đường ống sử dụng kích cỡ DN100 – 4 inch.
Hệ thống cần van một chiều dạng wafer nhỏ gọn.
Vị trí lắp đặt là sau máy bơm, tuyến cấp nước, PCCC hoặc xử lý nước.
Không gian lắp đặt hạn chế, cần tiết kiệm chiều dài thân van.
Môi trường làm việc là nước sạch, nước kỹ thuật hoặc nước cấp thoát thông dụng.
Hệ thống cần van có đĩa CF8, seat EPDM và lò xo SS304.
Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.

Không nên dùng van cho môi trường hóa chất mạnh, nhiệt độ quá cao hoặc lưu chất đặc biệt nếu chưa kiểm tra kỹ độ phù hợp của EPDM, CF8 và các vật liệu bên trong.

Ứng dụng thực tế của van 1 chiều cánh bướm AUT DN100

Van 1 chiều cánh bướm AUT DN100 được dùng tại các vị trí cần chống nước chảy ngược trong hệ thống đường ống. Nhờ thiết kế wafer gọn, sản phẩm phù hợp với nhiều hệ thống kỹ thuật trong công trình dân dụng và công nghiệp.

Các ứng dụng phổ biến gồm:

Lắp sau máy bơm để hạn chế nước hồi ngược về bơm.
Hệ thống cấp nước trong nhà máy, tòa nhà, khu kỹ thuật.
Hệ thống PCCC cần kiểm soát chiều dòng chảy.
Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
Đường ống cấp thoát nước trong công trình dân dụng và công nghiệp.
Các vị trí cần van một chiều nhỏ gọn, tiết kiệm không gian lắp đặt.
Tuyến ống cần bảo vệ thiết bị phía trước khỏi dòng hồi ngược.

Lưu ý khi chọn mua van 1 chiều cánh bướm AUT DN100

Khi chọn van 1 chiều cánh bướm AUT DN100, khách hàng cần kiểm tra đúng kích cỡ, áp lực, tiêu chuẩn mặt bích và điều kiện làm việc thực tế. Vì đây là kiểu wafer, việc căn đúng giữa hai mặt bích rất quan trọng để van làm việc ổn định.

Kiểm tra đúng kích cỡ đường ống là DN100 – 4 inch.
Đối chiếu áp lực làm việc của hệ thống với dải PN10 – PN16.
Kiểm tra tiêu chuẩn mặt bích và khoảng cách lắp đặt thực tế.
Đối chiếu các kích thước A, B, C, D, E, F, R, K theo bản vẽ catalogue.
Kiểm tra môi trường sử dụng có phù hợp với seat EPDM hay không.
Nên lắp đúng chiều dòng chảy theo ký hiệu hoặc hướng dẫn trên thân van.
Không chọn van quá nhỏ so với lưu lượng thực tế vì có thể làm tăng tổn thất áp lực.
Với công trình dự án, nên yêu cầu đủ CO, CQ, Invoice, Packing list để phục vụ nghiệm thu.

Lưu ý khi lắp đặt và bảo trì

Van 1 chiều cánh bướm AUT DN100 cần được lắp đúng chiều dòng chảy, đúng tâm giữa hai mặt bích và có đủ không gian để đĩa van đóng mở ổn định. Nếu lắp lệch hoặc để đĩa van bị cản trở, van có thể đóng không kín, gây rung hoặc phát sinh tiếng ồn khi vận hành.

Kiểm tra chiều dòng chảy trước khi lắp đặt.
Vệ sinh sạch hai đầu đường ống để loại bỏ cặn bẩn, đá hàn, mạt kim loại.
Căn chỉnh van đúng tâm giữa hai mặt bích.
Siết bulong đều theo đường chéo, không siết lệch một phía.
Không để đĩa van bị cạ vào gioăng, mặt bích hoặc vật cản trong đường ống.
Nên lắp van tại vị trí có dòng chảy ổn định, hạn chế lắp quá sát co, cút hoặc đầu ra bơm nếu không đủ đoạn ống thẳng.
Sau khi lắp, nên chạy thử hệ thống để kiểm tra rò rỉ và khả năng đóng mở của đĩa van.
Định kỳ kiểm tra tiếng ồn, độ rung và hiện tượng nước hồi ngược khi dừng bơm.
Nếu van đóng không kín, cần kiểm tra đĩa van, seat EPDM, lò xo và cặn bẩn bên trong thân van.

Câu hỏi thường gặp về van 1 chiều cánh bướm AUT DN100

Van 1 chiều cánh bướm AUT DN100 là model nào?

Van 1 chiều cánh bướm AUT DN100 thuộc model AUT FIG022 – Wafer Check Valve. Đây là dòng van một chiều dạng wafer dùng để ngăn dòng chảy ngược trong hệ thống đường ống.

Van 1 chiều cánh bướm AUT DN100 dùng cho đường ống bao nhiêu?

Sản phẩm dùng cho đường ống DN100, tương đương khoảng 4 inch. Theo bảng kích thước, van DN100 có A = 162 mm, B = 117 mm, C = 64 mm và D = 110 mm.

Van 1 chiều cánh bướm AUT DN100 có áp lực làm việc bao nhiêu?

Theo catalogue, dòng van AUT FIG022 có áp lực làm việc PN10 – PN16, phù hợp cho nhiều hệ thống cấp nước, trạm bơm, PCCC và xử lý nước có thông số tương ứng.

Van 1 chiều cánh bướm AUT DN100 khác gì van 1 chiều lá lật?

Van 1 chiều cánh bướm có thiết kế wafer thân ngắn, lắp kẹp giữa hai mặt bích nên gọn hơn. Van 1 chiều lá lật thường có thân dài hơn, phù hợp với các vị trí có đủ không gian lắp đặt và cần dạng swing check truyền thống.

Van 1 chiều cánh bướm AUT DN100 có cần vận hành bằng tay không?

Không. Van hoạt động tự động theo áp lực dòng chảy. Khi dòng chảy đi đúng chiều, đĩa van mở; khi dòng chảy dừng hoặc chảy ngược, đĩa van tự đóng lại nhờ áp lực ngược và lực hỗ trợ từ lò xo.

Van 1 chiều cánh bướm AUT DN100 nên lắp ở đâu?

Van thường được lắp sau máy bơm, trên tuyến cấp nước, hệ thống PCCC, xử lý nước hoặc các vị trí cần chống dòng hồi ngược nhưng muốn tiết kiệm không gian lắp đặt.

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục van 1 chiều cánh bướm AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van chống chảy ngược khác, có thể xem nhóm van 1 chiều AUT để chọn sản phẩm phù hợp với từng vị trí lắp đặt.
