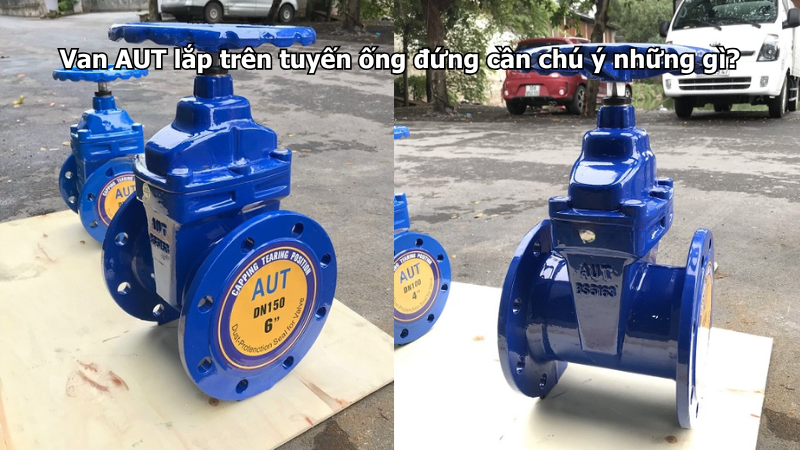

Van AUT lắp trên tuyến ống đứng cần chú ý những gì?

Van AUT lắp trên tuyến ống đứng cần chú ý đến chiều dòng chảy, áp lực cột nước, vị trí lắp đặt, giá đỡ đường ống, khả năng xả khí, chống nước hồi, không gian thao tác và phương án bảo trì. Tuyến ống đứng thường xuất hiện trong tòa nhà cao tầng, khách sạn, nhà xưởng, khu dân cư, bệnh viện, trường học, phòng kỹ thuật hoặc hệ thống bơm tăng áp. Đây là tuyến ống chịu ảnh hưởng rõ của chiều cao, áp lực và trọng lượng đường ống, nên việc chọn và lắp van cần cẩn thận hơn so với đoạn ống ngang thông thường.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Khi lắp van trên tuyến ống đứng, không chỉ cần chọn đúng loại van mà còn phải xác định van nằm ở tầng nào, dòng nước đi lên hay đi xuống, áp lực thực tế là bao nhiêu, có cần chống nước hồi không và có vị trí nào dễ tích khí hay không. Nếu bố trí sai, hệ thống có thể bị nước yếu, rung ống, tụt áp, nước hồi, khó xả khí hoặc khó bảo trì khi có sự cố.

Tuyến ống đứng trong hệ thống cấp nước là gì?

Tuyến ống đứng là đoạn ống đi theo phương thẳng đứng để đưa nước lên cao hoặc phân phối nước xuống các tầng, các khu vực sử dụng. Trong tòa nhà, tuyến ống đứng thường nằm trong hộp kỹ thuật, giếng kỹ thuật, phòng bơm, tầng hầm hoặc khu vực trục cấp nước chính.

Tuyến ống đứng có thể là tuyến cấp nước từ bơm lên bể mái, tuyến cấp nước từ bơm tăng áp lên các tầng, tuyến cấp nước phân vùng áp lực hoặc tuyến cấp cho từng khu chức năng. Vì có liên quan đến chiều cao công trình, áp lực trên tuyến ống đứng thường thay đổi theo từng vị trí.

Do đó, van AUT lắp trên tuyến ống đứng cần được chọn theo cả DN, áp lực, chức năng và khả năng thao tác thực tế tại vị trí lắp.

Chú ý chiều dòng chảy trước khi lắp van

Chiều dòng chảy là yếu tố rất quan trọng trên tuyến ống đứng. Nước có thể đi từ dưới lên trên, từ trên xuống dưới hoặc thay đổi theo từng chế độ vận hành của hệ thống. Trước khi lắp van AUT, cần xác định rõ chiều nước đi thực tế.

Với van khóa như van cổng AUT hoặc van bướm AUT, chiều dòng chảy thường không phức tạp như các thiết bị có hướng. Tuy nhiên, với van 1 chiều AUT, Y lọc AUT và van xả khí AUT, việc xác định chiều dòng chảy là bắt buộc. Lắp sai chiều có thể làm nước không đi qua được, không chống hồi đúng chức năng hoặc lọc cặn không hiệu quả.

Khi lắp đặt, cần đối chiếu mũi tên trên thân van với hướng nước đi. Nếu hệ thống có nhiều chế độ vận hành, nên kiểm tra theo bản vẽ kỹ thuật trước khi cố định van.

Chú ý áp lực cột nước trên tuyến ống đứng

Tuyến ống đứng chịu ảnh hưởng trực tiếp của chiều cao cột nước. Với công trình cao tầng, áp lực tại các tầng thấp có thể lớn hơn nhiều so với tầng trên. Nếu van lắp ở tầng hầm, phòng bơm hoặc chân ống đứng, áp lực thường cao hơn so với vị trí gần bể mái.

Van AUT cần phù hợp với áp lực vận hành và áp lực thử của vị trí lắp đặt. Không nên chỉ chọn theo DN mà bỏ qua áp lực thực tế. Nếu chọn van không đúng cấp áp lực, hệ thống có thể rò mặt bích, thấm tại gioăng, rung hoặc mất an toàn khi bơm tăng áp hoạt động.

Với tuyến ống đứng cấp nước cao tầng, cần kiểm tra kỹ thông số PN, áp lực bơm, chiều cao công trình, vùng áp lực và yêu cầu trong bản vẽ thiết kế.

Chọn đúng loại van AUT theo vị trí trên tuyến ống đứng

Trên tuyến ống đứng, mỗi loại van AUT có nhiệm vụ riêng. Van cổng AUT hoặc van bướm AUT thường dùng để khóa tuyến, cô lập từng đoạn ống hoặc từng tầng khi cần bảo trì. Van 1 chiều AUT dùng để chống nước hồi, đặc biệt sau bơm hoặc tại vị trí có nguy cơ dòng nước chảy ngược. Van xả khí AUT dùng tại điểm cao hoặc vị trí dễ tích khí. Y lọc AUT dùng trước thiết bị quan trọng nếu tuyến nước có cặn.

Không nên lắp một loại van cho mọi vị trí. Nếu cần khóa tuyến chính, ưu tiên van khóa phù hợp. Nếu cần chống nước hồi, phải dùng van 1 chiều. Nếu tuyến đứng thường bị khí, cần cân nhắc van xả khí tại điểm cao.

Việc chọn đúng chức năng giúp hệ thống vận hành ổn định hơn và giảm lỗi phát sinh sau khi đưa vào sử dụng.

Van khóa AUT trên tuyến ống đứng cần đặt ở đâu?

Van khóa AUT trên tuyến ống đứng nên được đặt tại các vị trí cần cô lập khi bảo trì. Các vị trí thường gặp gồm chân ống đứng, đầu mỗi vùng áp lực, đầu nhánh cấp từng tầng, trước và sau cụm thiết bị quan trọng hoặc tại vị trí chuyển tiếp giữa tuyến chính và tuyến nhánh.

Nếu tuyến ống đứng cấp cho nhiều tầng, nên có van khóa theo từng tầng hoặc từng khu vực để khi sửa chữa không phải dừng nước toàn bộ công trình. Cách bố trí này rất hữu ích trong khách sạn, bệnh viện, trường học, khu dân cư và tòa nhà văn phòng.

Van khóa cần đặt ở vị trí dễ thao tác, có cửa thăm nếu nằm trong hộp kỹ thuật và có nhãn rõ ràng để tránh đóng nhầm tuyến.

Van 1 chiều AUT trên tuyến ống đứng cần chú ý gì?

Van 1 chiều AUT có thể cần trên tuyến ống đứng nếu hệ thống có nguy cơ nước chảy ngược. Trường hợp phổ biến là tuyến sau máy bơm cấp nước lên cao, tuyến bơm lên bể mái, tuyến có nhiều bơm hoạt động luân phiên hoặc tuyến có nhiều vùng áp lực khác nhau.

Van 1 chiều giúp giữ dòng nước đi theo một chiều, hạn chế nước hồi về bơm khi bơm dừng. Nếu thiếu van 1 chiều, hệ thống có thể bị tụt áp, tiếng đập nước, rung đường ống hoặc bơm quay ngược nhẹ.

Khi lắp van 1 chiều trên tuyến đứng, cần kiểm tra hướng mũi tên trên thân van và kiểu lắp phù hợp theo thiết kế. Không nên lắp ngược chiều hoặc lắp tại vị trí khó kiểm tra khi có hiện tượng nước hồi.

Van xả khí AUT rất quan trọng ở điểm cao

Tuyến ống đứng dễ phát sinh khí tích tụ, đặc biệt tại các điểm cao, đoạn chuyển hướng, khu vực gần bể mái hoặc sau khi hệ thống xả cạn rồi nạp nước lại. Khí trong đường ống có thể làm dòng nước không đều, gây tiếng lục bục, rung, tụt áp cục bộ hoặc làm nước lúc mạnh lúc yếu.

Van xả khí AUT nên được cân nhắc tại các vị trí cao nhất của tuyến hoặc nơi khí dễ tập trung. Khi khí được xả ra ngoài, hệ thống cấp nước sẽ ổn định hơn và giảm hiện tượng rung ồn trong đường ống.

Vị trí lắp van xả khí cần có không gian kiểm tra, không bị bịt kín hoàn toàn trong trần hoặc hộp kỹ thuật. Nếu có nước xả kèm theo, cần có phương án thoát nước phù hợp.

Y lọc AUT trên tuyến ống đứng có cần không?

Y lọc AUT không phải lúc nào cũng cần trên toàn bộ tuyến ống đứng, nhưng nên cân nhắc trước các thiết bị quan trọng như đồng hồ nước, van giảm áp, van điều khiển, bơm tăng áp phụ, thiết bị làm nóng nước hoặc bộ trao đổi nhiệt. Y lọc giúp giữ lại cát, rỉ sét, mạt hàn và cặn nhỏ trong đường ống.

Trên tuyến ống đứng, cặn có thể bị cuốn theo khi hệ thống nạp nước lại hoặc khi bơm hoạt động mạnh. Nếu không có Y lọc trước thiết bị nhạy với cặn, thiết bị có thể bị kẹt, tắc hoặc hoạt động sai.

Khi lắp Y lọc trên tuyến đứng, cần chú ý tư thế lắp, chiều dòng chảy và khả năng tháo nắp lọc. Không nên đặt Y lọc ở vị trí không thể vệ sinh vì khi lưới lọc tắc, nước phía sau sẽ yếu dần.

Chú ý giá đỡ và kẹp treo đường ống đứng

Tuyến ống đứng chịu trọng lượng lớn theo phương thẳng đứng. Nếu không có giá đỡ, kẹp treo hoặc điểm neo phù hợp, trọng lượng đường ống có thể dồn lên thân van, mặt bích hoặc thiết bị nối. Điều này dễ gây lệch mặt bích, rò gioăng, rung ống hoặc làm van đóng mở nặng.

Van AUT không nên là điểm chịu lực chính của tuyến ống. Trước và sau van cần có giá đỡ hoặc kẹp giữ phù hợp, đặc biệt với tuyến DN lớn, tuyến sau bơm hoặc tuyến đi qua nhiều tầng.

Khi bảo trì, nếu thấy mặt bích van bị thấm nước, bulong lỏng hoặc đường ống bị võng, cần kiểm tra lại hệ giá đỡ chứ không chỉ kiểm tra riêng van.

Chú ý khoảng cách với co, tê, côn và nhánh rẽ

Trên tuyến ống đứng thường có các điểm rẽ nhánh sang từng tầng, co chuyển hướng hoặc côn thu mở rộng. Những vị trí này có thể tạo dòng chảy rối, đặc biệt khi nước đi qua với lưu lượng lớn.

Nếu lắp van quá sát co, tê hoặc côn, dòng nước qua van có thể không ổn định. Với van bướm, đĩa van có thể chịu lực lệch. Với van 1 chiều, dòng chảy rối có thể làm cánh van đóng mở không đều và gây tiếng đập nhẹ.

Nếu có đủ không gian, nên chừa đoạn ống thẳng hợp lý trước và sau van. Nếu không gian hạn chế, cần kiểm tra kỹ rung động, tiếng ồn, độ kín mặt bích và giá đỡ sau khi chạy thử.

Chú ý không gian thao tác trong hộp kỹ thuật

Nhiều tuyến ống đứng được đặt trong hộp kỹ thuật hoặc giếng kỹ thuật. Đây là không gian thường hẹp, nhiều ống đi song song và khó thao tác. Vì vậy, khi lắp van AUT cần tính trước không gian bảo trì.

Van cổng cần đủ chỗ quay tay. Van bướm cần đủ khoảng cho tay gạt hoặc tay quay. Y lọc cần có không gian tháo nắp lọc. Van 1 chiều cần vị trí có thể kiểm tra khi có tiếng đập hoặc nước hồi.

Nếu van nằm sau tường kỹ thuật, cần bố trí cửa thăm phù hợp. Không nên lắp van ở vị trí không thể tiếp cận, vì khi có sự cố sẽ phải đục phá hoặc tháo dỡ nhiều hạng mục.

Chú ý chống rung và va đập nước

Tuyến ống đứng có thể bị rung khi bơm khởi động, khi van đóng mở quá nhanh hoặc khi dòng nước thay đổi đột ngột. Hiện tượng va đập nước có thể gây tiếng đập, rung mạnh, rò mặt bích hoặc ảnh hưởng đến các thiết bị trên tuyến.

Khi thao tác van khóa trên tuyến đứng, nên đóng mở từ từ, nhất là với tuyến sau bơm hoặc tuyến cấp cho nhiều tầng. Không nên đóng van đột ngột khi hệ thống đang có lưu lượng lớn.

Nếu tuyến gần bơm bị rung nhiều, cần kiểm tra khớp nối mềm, giá đỡ, van 1 chiều và áp lực vận hành. Rung kéo dài có thể làm giảm tuổi thọ của cả van và đường ống.

Chú ý thoát nước khi bảo trì tuyến ống đứng

Khi bảo trì van trên tuyến ống đứng, lượng nước trong đoạn ống phía trên có thể chảy xuống nếu không xả áp và cô lập đúng. Vì vậy, cần có phương án xả nước, xả áp và khóa đúng các van liên quan trước khi tháo van hoặc thay gioăng.

Nên bố trí điểm xả cặn, xả đáy hoặc điểm xả nước tại vị trí thấp của tuyến nếu hệ thống yêu cầu. Điểm xả giúp bảo trì an toàn hơn và hạn chế nước chảy tràn vào khu vực kỹ thuật.

Trước khi tháo van, cần xác định van nào phải đóng, đoạn ống nào còn áp lực và nước sẽ thoát về đâu. Đây là bước rất quan trọng với tuyến đứng trong tòa nhà nhiều tầng.

Đánh dấu van theo tầng, tuyến và trạng thái vận hành

Tuyến ống đứng thường cấp cho nhiều tầng hoặc nhiều khu vực khác nhau. Vì vậy, mỗi van AUT nên có nhãn rõ ràng, ghi đúng chức năng, tầng cấp nước, hướng dòng chảy và trạng thái vận hành bình thường.

Ví dụ, có thể ghi: van khóa tuyến đứng khu A, van cấp tầng 5, van 1 chiều sau bơm tăng áp, van xả khí đỉnh tuyến, van trước Y lọc tầng kỹ thuật. Nhãn càng rõ thì đội vận hành càng dễ thao tác đúng khi có sự cố.

Ngoài nhãn tại van, nên có sơ đồ tuyến ống đứng trong phòng kỹ thuật để quản lý hệ thống tốt hơn.

Checklist lắp van AUT trên tuyến ống đứng

Những lỗi thường gặp khi lắp van AUT trên tuyến ống đứng

Lỗi đầu tiên là chọn van theo DN nhưng không kiểm tra áp lực cột nước, khiến van không phù hợp vị trí lắp ở tầng thấp hoặc sau bơm. Lỗi thứ hai là lắp van 1 chiều hoặc Y lọc sai chiều dòng chảy, làm nước không đi qua đúng chức năng.

Lỗi thứ ba là thiếu giá đỡ, khiến trọng lượng ống đứng dồn lên thân van và mặt bích. Lỗi thứ tư là lắp van trong hộp kỹ thuật nhưng không có cửa thăm hoặc không đủ không gian thao tác.

Lỗi thứ năm là không bố trí van xả khí tại điểm cao dễ tích khí, làm tuyến ống có tiếng lục bục, nước chảy không đều hoặc áp lực dao động. Ngoài ra, đóng mở van quá nhanh trên tuyến đứng cũng có thể gây va đập nước và rung đường ống.

Kết luận

Van AUT lắp trên tuyến ống đứng cần chú ý đúng chiều dòng chảy, đúng DN, đúng áp lực, đúng chức năng và đủ không gian bảo trì. Với tuyến cấp nước cao tầng, nhà xưởng, khách sạn hoặc khu dân cư, cần đặc biệt quan tâm đến áp lực cột nước, van 1 chiều sau bơm, van xả khí tại điểm cao, giá đỡ đường ống và khả năng cô lập từng tầng hoặc từng khu vực.

Khi lắp đặt, không nên để van chịu lực từ trọng lượng ống đứng, không lắp thiết bị có chiều sai hướng, không đặt van ở vị trí không thể bảo trì và không thao tác đóng mở quá nhanh khi hệ thống đang có lưu lượng lớn. Bố trí đúng sẽ giúp tuyến ống đứng vận hành ổn định, ít rung, dễ bảo trì và an toàn hơn trong quá trình sử dụng lâu dài.

Nếu tuyến ống đứng có điểm cao dễ tích khí, nước chảy không đều hoặc thường xuyên nạp xả lại hệ thống, bạn có thể tham khảo thêm nhóm van xả khí AUT ↗ để chọn đúng kích cỡ và vị trí lắp phù hợp.
