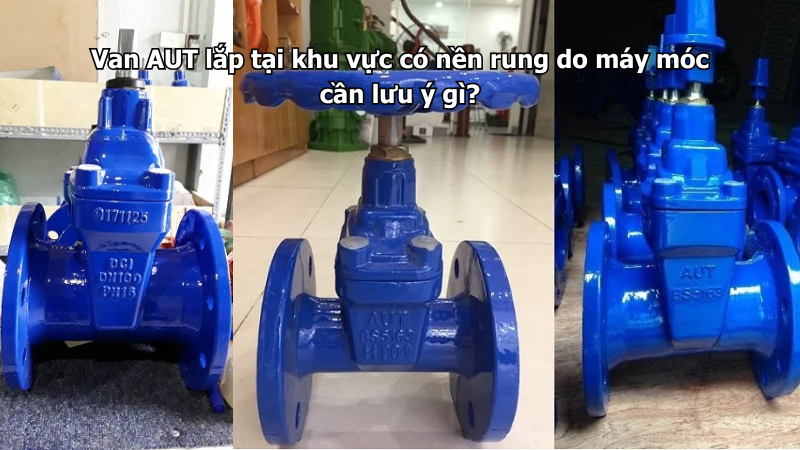

Van AUT lắp tại khu vực có nền rung do máy móc cần lưu ý gì?

Van AUT lắp tại khu vực có nền rung do máy móc cần chú ý đến mức độ rung, vị trí lắp đặt, giá đỡ đường ống, khớp nối mềm, độ đồng tâm mặt bích, lực siết bulong, áp lực vận hành và kế hoạch kiểm tra định kỳ. Khu vực có nền rung thường xuất hiện gần máy bơm, máy nén khí, máy ép, máy nghiền, máy giặt công nghiệp, dây chuyền sản xuất, thiết bị quay hoặc cụm máy hoạt động liên tục. Nếu van và đường ống không được bố trí đúng, rung động có thể làm lỏng bulong, rò gioăng, nứt mối nối, đóng mở van nặng hoặc giảm tuổi thọ của cả hệ thống.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Trong thực tế, nhiều sự cố rò rỉ tại van không xuất phát từ bản thân van mà do đường ống rung, nền máy rung, mặt bích bị lệch hoặc cụm van không có giá đỡ phù hợp. Vì vậy, khi lắp van AUT tại khu vực có nền rung, cần xem xét cả điều kiện lắp đặt xung quanh chứ không chỉ chọn đúng DN và áp lực.

Khu vực nền rung do máy móc là vị trí nào?

Khu vực nền rung do máy móc là nơi mặt sàn, bệ máy, khung đỡ hoặc đường ống chịu dao động trong quá trình thiết bị vận hành. Rung có thể đến từ máy bơm, động cơ, máy nén khí, máy ép thủy lực, máy nghiền, máy giặt công nghiệp, quạt công nghiệp, băng tải hoặc dây chuyền có thiết bị quay.

Rung động có thể truyền trực tiếp qua nền bê tông, qua bệ máy, qua giá đỡ hoặc qua chính đường ống. Nếu van AUT nằm gần các nguồn rung này, van có thể chịu dao động liên tục trong thời gian dài.

Mức rung nhỏ nhưng kéo dài cũng có thể gây ảnh hưởng. Ban đầu chỉ là thấm nhẹ tại mặt bích, sau đó có thể lỏng bulong, hở gioăng, lệch cụm ống hoặc làm tay van đóng mở nặng hơn.

Vì sao rung động ảnh hưởng đến van và đường ống?

Van và đường ống được thiết kế để làm việc ổn định khi được lắp đúng tâm, đúng giá đỡ và đúng điều kiện áp lực. Khi có rung động liên tục, các mối nối như mặt bích, gioăng, bulong, ren, trục van và giá đỡ đều chịu dao động lặp lại.

Dao động lặp lại có thể làm bulong tự lỏng dần, gioăng bị ép lệch, mặt bích bị rung vi sai hoặc đường ống bị kéo lệch khỏi vị trí ban đầu. Với tuyến có áp lực, chỉ cần một điểm hở nhỏ cũng có thể làm nước thấm ra ngoài.

Ngoài rò rỉ, rung động còn có thể gây tiếng ồn, làm van 1 chiều đóng mở bất thường, làm Y lọc rung tại nắp lọc hoặc làm van bướm chịu lực lệch trên đĩa van. Vì vậy, cần xử lý rung ngay từ thiết kế và lắp đặt.

Cần xác định nguồn rung trước khi lắp van AUT

Trước khi lắp van AUT, cần xác định nguồn rung chính đến từ đâu. Nếu rung đến từ máy bơm, cần kiểm tra bệ bơm, khớp nối mềm, độ đồng tâm đường ống và giá đỡ. Nếu rung đến từ máy sản xuất, cần xem đường ống có đi chung trên khung máy hoặc gần khu vực dao động mạnh hay không.

Không nên lắp van ngay sát thiết bị rung nếu không cần thiết. Nếu bắt buộc phải lắp gần, cần có biện pháp giảm rung như khớp nối mềm, giá đỡ độc lập, kẹp ống chắc chắn và khoảng cách phù hợp với thiết bị.

Việc xác định đúng nguồn rung giúp chọn giải pháp đúng. Nếu chỉ siết lại bulong mà không xử lý nguyên nhân rung, tình trạng rò rỉ có thể tiếp tục lặp lại.

Nên ưu tiên lắp van ở vị trí ít rung hơn

Khi có thể lựa chọn, van AUT nên được lắp tại đoạn ống ổn định hơn, tránh đặt trực tiếp trên nền rung mạnh hoặc sát thiết bị rung. Vị trí tốt là nơi có giá đỡ chắc, đường ống thẳng, dễ thao tác và ít chịu dao động từ máy móc.

Nếu van đặt quá gần máy bơm hoặc máy rung, mọi dao động sẽ truyền vào thân van và mặt bích. Điều này làm tăng nguy cơ rò nước, đặc biệt với các van mặt bích DN lớn hoặc cụm van có nhiều phụ kiện đi kèm.

Trong phòng máy hoặc khu sản xuất chật, đôi khi không thể tránh hoàn toàn rung động. Khi đó, cần bù lại bằng cách bố trí khớp nối mềm, giá đỡ đúng kỹ thuật và kiểm tra định kỳ chặt hơn.

Khớp nối mềm AUT giúp giảm truyền rung

Khớp nối mềm AUT là thiết bị rất nên cân nhắc khi van AUT lắp gần máy bơm, máy có rung hoặc khu vực nền dao động. Khớp nối mềm giúp hấp thụ một phần rung động, giảm truyền lực từ thiết bị sang đường ống và cụm van.

Trong nhiều hệ thống, khớp nối mềm được bố trí gần bơm hoặc giữa đoạn ống cứng và cụm thiết bị rung. Khi lắp đúng, thiết bị này giúp giảm tiếng ồn, giảm lực tác động lên mặt bích và hỗ trợ bảo vệ van phía sau.

Tuy nhiên, khớp nối mềm không thay thế giá đỡ. Nếu đường ống không có giá đỡ chắc, khớp nối mềm có thể bị kéo lệch, xoắn hoặc chịu lực ngoài thiết kế. Vì vậy, khớp nối mềm và giá đỡ phải được bố trí đồng bộ.

Giá đỡ đường ống là yếu tố bắt buộc

Tại khu vực có nền rung, giá đỡ đường ống rất quan trọng. Van AUT không nên là điểm chịu lực chính của đường ống. Trước và sau cụm van cần có giá đỡ, gối đỡ hoặc kẹp treo phù hợp để giảm tải lên thân van và mặt bích.

Nếu đường ống bị treo lơ lửng, bị võng hoặc dồn lực vào van, rung động sẽ làm tình trạng rò rỉ xuất hiện nhanh hơn. Với tuyến DN lớn, trọng lượng nước trong ống và trọng lượng phụ kiện càng làm lực tác động lên van lớn hơn.

Giá đỡ cần đặt sao cho giữ đường ống ổn định nhưng không ép lệch cụm van. Không nên dùng bulong mặt bích để kéo đường ống lệch vào vị trí, vì cách lắp này dễ làm gioăng bị ép không đều.

Chú ý độ đồng tâm của mặt bích

Khi lắp van AUT mặt bích tại khu vực rung, độ đồng tâm của hai mặt bích rất quan trọng. Hai mặt bích cần thẳng hàng, song song và không bị lệch tâm. Nếu mặt bích lệch, gioăng sẽ bị ép không đều, khi có rung sẽ rất dễ rò.

Một lỗi thường gặp là đường ống lắp chưa đúng vị trí nhưng vẫn cố dùng bulong để kéo ép vào van. Cách này có thể tạm thời lắp được, nhưng sau khi hệ thống chạy, rung động và áp lực sẽ làm mối nối nhanh xuống cấp.

Khi phát hiện mặt bích lệch, nên chỉnh lại đường ống, giá đỡ hoặc đoạn nối trước khi siết van. Lắp đúng ngay từ đầu sẽ giúp cụm van bền hơn rất nhiều.

Siết bulong đúng lực và đều theo đường chéo

Bulong mặt bích cần được siết đều, đúng trình tự và không siết lệch một phía. Với cụm van lắp ở nơi rung, việc siết không đều có thể làm gioăng bị ép lệch, sau đó rung động sẽ làm điểm yếu này rò nước.

Nên siết bulong theo đường chéo và kiểm tra lại sau khi chạy thử. Với hệ thống rung nhiều, sau vài ngày vận hành đầu tiên nên kiểm tra lại lực siết, tình trạng thấm nước và độ ổn định của cụm van.

Không nên siết quá mạnh để “chắc hơn” nếu điều đó làm biến dạng gioăng hoặc gây ứng suất lên mặt bích. Lắp đúng kỹ thuật quan trọng hơn siết thật chặt.

Van 1 chiều AUT gần máy bơm cần đặc biệt chú ý

Nếu khu vực nền rung nằm gần cụm bơm, van 1 chiều AUT sau bơm là thiết bị cần kiểm tra kỹ. Van 1 chiều có nhiệm vụ chống nước hồi, nhưng nếu rung mạnh, dòng chảy không ổn định hoặc có va đập nước, van có thể phát sinh tiếng đập, đóng mở không đều hoặc nhanh mòn bề mặt làm kín.

Khi lắp van 1 chiều, cần đảm bảo đúng chiều dòng chảy, có đoạn ống phù hợp theo thiết kế, không lắp trong vị trí bị kéo lệch và không để rung từ bơm truyền trực tiếp quá mạnh vào thân van.

Nếu nghe tiếng đập khi bơm dừng, áp lực tụt nhanh hoặc đường ống rung mạnh, cần kiểm tra cả van 1 chiều, khớp nối mềm, giá đỡ và chế độ vận hành của bơm.

Van bướm AUT tại khu vực rung cần chú ý đĩa van

Van bướm AUT thường được dùng cho tuyến vừa và lớn vì gọn, thao tác nhanh. Tuy nhiên, nếu lắp tại nơi rung hoặc dòng chảy rối, cần kiểm tra đĩa van có đóng mở nhẹ, không bị cản và không chịu lực lệch từ đường ống.

Khi rung động tác động liên tục, đĩa van có thể bị dao động nhẹ nếu van không mở hoàn toàn hoặc đang ở trạng thái mở một phần. Vì vậy, nếu van bướm chỉ dùng để khóa tuyến, nên vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, hạn chế để mở lưng chừng lâu dài nếu không có yêu cầu điều tiết.

Ngoài ra, cần kiểm tra tay gạt, hộp số hoặc vô lăng có bị rung lỏng không. Nếu tay van rung bất thường, cần kiểm tra lại lực dòng chảy và giá đỡ.

Van cổng AUT tại khu vực rung cần kiểm tra trục và tay quay

Van cổng AUT phù hợp với vị trí khóa tuyến chắc chắn, ít đóng mở. Khi lắp tại khu vực rung, cần kiểm tra tay quay, trục van, nắp van và mặt bích sau khi hệ thống chạy thử.

Nếu van cổng ít thao tác nhưng nằm trong khu vực rung mạnh, tay quay có thể bị lỏng, bulong nắp van có thể thấm nhẹ hoặc trục van đóng mở nặng hơn sau thời gian dài. Vì vậy, không nên bỏ qua nhóm van ít vận hành.

Van cổng nên được lắp tại vị trí có giá đỡ tốt, không chịu lực kéo từ đường ống và có đủ không gian quay tay. Khi vận hành, nên đóng mở từ từ để tránh va đập nước kết hợp với rung nền.

Chú ý Y lọc AUT tại khu vực rung

Y lọc AUT nếu lắp trong khu vực rung cần được kiểm tra nắp lọc, gioăng nắp, bulong và hướng lắp. Rung động có thể làm nắp lọc thấm nước nếu gioăng đã yếu hoặc bulong siết không đều.

Ngoài ra, nếu nguồn nước có cặn, lưới lọc bị tắc có thể làm tăng chênh áp qua lọc. Khi chênh áp tăng, rung động và áp lực tại cụm lọc cũng dễ rõ hơn. Do đó, cần vệ sinh lưới lọc định kỳ để tránh nước yếu và giảm tải cho cụm van.

Y lọc phải có đủ không gian tháo nắp. Không nên lắp lọc quá sát máy hoặc sát nền rung khiến việc vệ sinh khó khăn.

Chú ý tránh để đường ống gắn cứng vào máy rung

Một lỗi thường gặp là đường ống và van được lắp quá cứng vào thiết bị rung mà không có đoạn giảm rung. Khi máy hoạt động, rung động truyền trực tiếp vào toàn bộ tuyến ống và cụm van.

Đường ống gần máy nên có phương án tách rung hợp lý. Khớp nối mềm, giá đỡ độc lập, bệ đỡ chắc và khoảng cách lắp đặt phù hợp giúp giảm lực truyền vào van.

Không nên để toàn bộ cụm van “treo” trên đầu máy hoặc bám trực tiếp vào khung máy rung. Cách này làm van chịu dao động liên tục và rất khó ổn định lâu dài.

Chú ý va đập nước khi máy bơm khởi động hoặc dừng

Khu vực nền rung thường đi kèm thiết bị bơm hoặc thiết bị vận hành theo chu kỳ. Khi bơm khởi động, dừng hoặc van đóng mở nhanh, hệ thống có thể phát sinh va đập nước. Va đập nước kết hợp với rung nền có thể làm mối nối nhanh xuống cấp.

Để hạn chế, nên vận hành van từ từ, kiểm tra van 1 chiều, kiểm tra áp lực bơm và tránh đóng van đột ngột khi hệ thống đang có lưu lượng lớn. Nếu hệ thống thường có tiếng đập, cần kiểm tra nguyên nhân thay vì chỉ siết lại bulong.

Với tuyến quan trọng, có thể cần giải pháp kỹ thuật bổ sung theo thiết kế như bình tích áp, van điều khiển áp hoặc thiết bị giảm va đập tùy hệ thống.

Chú ý nền đặt máy và bệ đỡ thiết bị

Nếu nền hoặc bệ máy rung quá mạnh, việc xử lý riêng van có thể không đủ. Cần kiểm tra máy móc có được cân chỉnh đúng không, bệ máy có chắc không, bulong chân máy có lỏng không và thiết bị có bị lệch tâm hay không.

Nhiều trường hợp đường ống rung mạnh do máy bơm lệch trục, cánh bơm mất cân bằng, đế bơm không chắc hoặc khớp nối động cơ – bơm có vấn đề. Nếu chỉ thay van hoặc thay gioăng, sự cố vẫn có thể tái diễn.

Vì vậy, khi van AUT bị rò lặp lại tại khu vực có nền rung, cần kiểm tra cả thiết bị tạo rung, không chỉ kiểm tra van.

Chú ý không gian thao tác và an toàn bảo trì

Khu vực có máy móc rung thường có tiếng ồn, nhiệt, chuyển động cơ khí và nguy cơ va chạm. Van AUT cần đặt ở vị trí thao tác an toàn, không nằm quá sát bộ phận quay, dây curoa, băng tải, động cơ hoặc khu vực xe nâng hoạt động.

Van cổng cần đủ chỗ quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Khớp nối mềm và mặt bích cần có khoảng trống để kiểm tra biến dạng, rò rỉ và siết bulong.

Khi bảo trì van gần máy, cần dừng thiết bị nếu có nguy cơ mất an toàn, xả áp đường ống và đảm bảo người thao tác đứng ở vị trí chắc chắn, không bị trơn trượt do nước rò.

Kiểm tra sau khi chạy thử hệ thống

Sau khi lắp van AUT tại khu vực nền rung, cần chạy thử hệ thống và quan sát kỹ. Các vị trí cần kiểm tra gồm mặt bích hai đầu van, bulong, gioăng, thân van, tay van, giá đỡ, khớp nối mềm và đoạn ống gần máy.

Không nên chỉ kiểm tra khi hệ thống đứng yên. Cần quan sát khi máy chạy, khi bơm khởi động, khi bơm dừng và khi lưu lượng thay đổi. Nhiều lỗi chỉ xuất hiện khi có rung thực tế.

Sau vài ngày hoặc vài tuần vận hành đầu tiên, nên kiểm tra lại lần nữa. Nếu có dấu hiệu thấm nước, lỏng bulong hoặc rung tăng, cần xử lý sớm trước khi sự cố lớn hơn.

Bảo trì định kỳ van AUT tại khu vực rung

Van AUT lắp trong khu vực rung cần được bảo trì định kỳ chặt hơn so với vị trí ổn định. Các hạng mục cần kiểm tra gồm độ kín mặt bích, tình trạng bulong, gioăng, tay van, giá đỡ, khớp nối mềm, tiếng ồn, rung bất thường và khả năng đóng mở.

Van ít thao tác cũng nên được vận hành thử theo lịch để tránh kẹt. Khớp nối mềm cần kiểm tra xem có bị phồng, nứt, xoắn, lệch hoặc kéo giãn không. Giá đỡ cần kiểm tra xem có lỏng, gãy, võng hoặc mất liên kết với nền không.

Bảo trì định kỳ giúp phát hiện sớm những lỗi nhỏ do rung động gây ra và tránh dừng hệ thống đột ngột.

Checklist lắp van AUT tại khu vực nền rung do máy móc

Những lỗi thường gặp khi lắp van tại khu vực nền rung

Lỗi đầu tiên là lắp van quá sát máy rung mà không có khớp nối mềm hoặc giá đỡ giảm rung. Lỗi thứ hai là để đường ống chịu lực lệch rồi dùng bulong kéo mặt bích vào van, làm gioăng bị ép không đều.

Lỗi thứ ba là thiếu giá đỡ trước và sau cụm van, khiến toàn bộ trọng lượng ống và phụ kiện dồn lên thân van. Lỗi thứ tư là không kiểm tra lại bulong sau khi chạy thử, trong khi rung động có thể làm mối nối thấm nhẹ.

Lỗi thứ năm là chỉ xử lý van bị rò mà không kiểm tra nguồn rung từ máy móc. Nếu máy bơm lệch trục, bệ máy yếu hoặc nền rung mạnh, thay van mới vẫn có thể tiếp tục gặp lỗi rò sau một thời gian.

Kết luận

Van AUT lắp tại khu vực có nền rung do máy móc cần được bố trí kỹ hơn so với vị trí thông thường. Cần xác định nguồn rung, chọn vị trí lắp ít rung nhất có thể, dùng khớp nối mềm khi phù hợp, bố trí giá đỡ chắc chắn, căn đồng tâm mặt bích, siết bulong đúng kỹ thuật và kiểm tra lại sau khi chạy thử.

Rung động kéo dài có thể làm lỏng bulong, hở gioăng, rò mặt bích, ảnh hưởng van 1 chiều, làm van bướm rung hoặc khiến cụm van nhanh xuống cấp. Vì vậy, giải pháp đúng không chỉ là chọn van đạt DN và áp lực, mà còn phải kiểm soát rung từ thiết bị, đường ống và nền máy.
