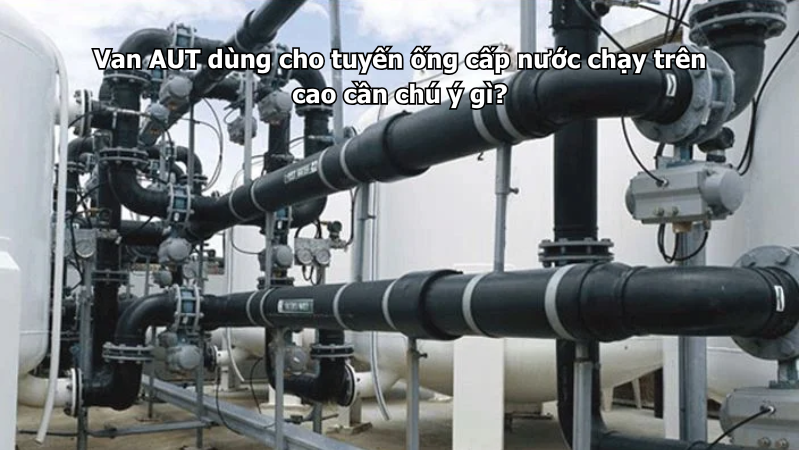

Van AUT dùng cho tuyến ống cấp nước chạy trên cao cần chú ý gì?

Van AUT dùng cho tuyến ống cấp nước chạy trên cao cần chú ý đến giá đỡ, tải trọng đường ống, độ rung, áp lực, chiều dòng chảy, vị trí van khóa, khả năng xả khí, không gian thao tác và an toàn bảo trì. Tuyến ống chạy trên cao thường gặp trong nhà xưởng, trần kỹ thuật, nhà máy, khu sản xuất, kho hàng, tầng hầm, hành lang kỹ thuật hoặc tuyến cấp nước đi dọc mái che. Nếu bố trí van không đúng, hệ thống có thể bị rung, võng ống, rò mặt bích, khó thao tác khi sửa chữa hoặc tích khí làm nước chảy không ổn định.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với tuyến ống trên cao, van không chỉ cần đúng DN và áp lực. Quan trọng hơn là phải lắp ở vị trí có thể tiếp cận, có sàn thao tác hoặc thang bảo trì, có giá đỡ chắc chắn và không để trọng lượng đường ống dồn trực tiếp lên thân van.

Tuyến ống cấp nước chạy trên cao là gì?

Tuyến ống cấp nước chạy trên cao là đoạn ống được treo hoặc đỡ phía trên mặt sàn, thường đi dưới mái nhà xưởng, trên trần kỹ thuật, dọc kết cấu thép, trên cao trong phòng bơm hoặc chạy ngang qua khu sản xuất. Tuyến này có thể cấp nước sinh hoạt, nước sản xuất, nước rửa, nước làm mát, nước kỹ thuật hoặc nước cấp cho từng khu vực trong nhà máy.

Khác với tuyến đi dưới sàn hoặc đi ngầm, tuyến ống trên cao chịu ảnh hưởng rõ của tải trọng treo, độ võng, rung động, giãn nở nhiệt và khả năng tiếp cận khi bảo trì. Nếu hệ treo ống yếu hoặc khoảng cách giá đỡ không hợp lý, cụm van có thể bị lệch tâm, rò gioăng hoặc rung khi hệ thống vận hành.

Vì vậy, khi lắp van AUT trên tuyến ống cấp nước chạy trên cao, cần xem xét đồng thời cả yếu tố thủy lực, kết cấu treo và phương án bảo trì lâu dài.

Cần xác định chức năng của van trên tuyến ống cao

Trước khi chọn van AUT, cần xác định van dùng để khóa tuyến, chia nhánh, chống nước hồi, xả khí, bảo vệ thiết bị hay phục vụ bảo trì. Mỗi chức năng sẽ cần loại van và vị trí lắp khác nhau.

Nếu van dùng để khóa một đoạn ống hoặc cô lập một khu vực, có thể chọn van cổng AUT hoặc van bướm AUT. Nếu tuyến đi qua điểm cao, dễ tích khí, cần cân nhắc van xả khí AUT. Nếu tuyến nằm sau bơm hoặc có nguy cơ nước hồi, cần xem xét van 1 chiều AUT. Nếu tuyến có thiết bị nhạy với cặn, có thể cần Y lọc AUT tại vị trí dễ vệ sinh.

Không nên lắp van theo thói quen mà không xác định rõ nhiệm vụ. Với tuyến trên cao, mỗi lần sửa chữa thường khó hơn tuyến dưới thấp, nên chọn đúng ngay từ đầu sẽ tiết kiệm nhiều công sức về sau.

Giá đỡ đường ống là yếu tố quan trọng nhất

Tuyến ống chạy trên cao bắt buộc phải có giá đỡ, kẹp treo hoặc gối đỡ phù hợp. Van AUT không nên là điểm chịu lực chính của tuyến ống. Nếu trọng lượng đường ống, nước trong ống và phụ kiện dồn vào thân van, mặt bích có thể bị lệch và rò nước sau một thời gian vận hành.

Trước và sau cụm van nên có điểm đỡ chắc chắn, đặc biệt với tuyến DN lớn, tuyến đi dài, tuyến gần bơm hoặc tuyến có rung động. Khoảng cách giữa các giá đỡ cần phù hợp với kích cỡ ống, vật liệu ống và tải trọng thực tế.

Khi lắp đặt, cần kiểm tra đường ống có bị võng, xoắn hoặc kéo lệch mặt bích hay không. Không nên dùng bulong mặt bích để kéo đường ống lệch vào van, vì cách này dễ làm gioăng bị ép không đều.

Chú ý tải trọng của van và phụ kiện trên cao

Van, mặt bích, bulong, Y lọc, đồng hồ, van 1 chiều và các phụ kiện đi kèm đều làm tăng tải trọng cho tuyến ống trên cao. Với van DN lớn, trọng lượng cụm van có thể đáng kể. Nếu không tính trước, đoạn ống quanh van có thể bị võng hoặc rung.

Khi bố trí van AUT trên cao, nên đặt cụm van gần vị trí có kết cấu treo chắc, khung thép, dầm chịu lực hoặc điểm đỡ riêng. Không nên treo cụm van nặng trên đoạn ống dài không có giá đỡ gần.

Nếu cụm van gồm nhiều thiết bị liên tiếp, như van khóa, Y lọc, đồng hồ và van 1 chiều, cần bố trí thêm điểm đỡ riêng cho cụm thiết bị thay vì chỉ đỡ hai đầu tuyến ống.

Chú ý không gian thao tác khi van nằm trên cao

Van lắp trên cao cần có cách thao tác an toàn. Nếu van đặt quá cao, người vận hành phải dùng thang, giàn giáo hoặc sàn thao tác mới đóng mở được. Điều này không thuận tiện khi cần xử lý sự cố nhanh.

Van cổng AUT cần đủ không gian quay tay. Van bướm AUT cần đủ hành trình tay gạt hoặc tay quay. Van xả khí cần có vị trí kiểm tra khi có rò nước. Y lọc cần có không gian tháo nắp và vệ sinh lưới lọc.

Không nên lắp van ở vị trí chỉ nhìn thấy nhưng không thể thao tác. Với các van quan trọng, nên bố trí sàn thao tác, thang cố định, cửa thăm trần hoặc kéo tay vận hành xuống vị trí thuận tiện nếu thiết kế cho phép.

Van khóa AUT trên tuyến ống cao nên bố trí ở đâu?

Van khóa AUT nên được bố trí tại đầu tuyến, đầu nhánh, trước thiết bị quan trọng và tại các khu vực cần cô lập khi bảo trì. Với tuyến ống chạy trên cao trong nhà xưởng, có thể cần van khóa theo từng khu sản xuất, từng dãy máy, từng tầng kỹ thuật hoặc từng nhánh cấp nước.

Nếu không có van khóa chia đoạn, khi một điểm trên tuyến cao bị rò hoặc cần sửa, có thể phải dừng nước phạm vi lớn. Điều này gây bất tiện cho nhà máy đang vận hành liên tục.

Van khóa trên cao nên đặt tại vị trí dễ nhận diện và có nhãn rõ. Nếu van nằm trong trần kỹ thuật, cần có cửa thăm đủ rộng để đóng mở và kiểm tra rò rỉ.

Van xả khí AUT rất nên cân nhắc tại điểm cao

Tuyến ống cấp nước chạy trên cao thường có nguy cơ tích khí, đặc biệt tại các đoạn cao nhất, đoạn đổi cao độ, đoạn cuối tuyến hoặc sau khi hệ thống xả cạn rồi cấp nước lại. Khí trong đường ống có thể làm nước chảy không đều, áp lực dao động, phát sinh tiếng lục bục hoặc làm một số nhánh bị yếu nước.

Van xả khí AUT nên được cân nhắc tại các điểm cao phù hợp để hỗ trợ đưa khí ra ngoài. Khi khí được xả, dòng nước ổn định hơn và hệ thống giảm hiện tượng rung, tiếng ồn hoặc tụt áp cục bộ.

Vị trí van xả khí cần dễ tiếp cận để kiểm tra. Không nên lắp ở nơi bị che kín hoàn toàn hoặc không có phương án xử lý nếu có nước xả kèm theo.

Van 1 chiều AUT trên tuyến cao cần chú ý chiều dòng chảy

Nếu tuyến ống trên cao nằm sau bơm, sau bể chứa, sau vùng áp lực khác hoặc có nguy cơ nước chảy ngược, cần cân nhắc van 1 chiều AUT. Van giúp nước đi theo một chiều, hạn chế nước hồi về bơm hoặc về tuyến cấp trước đó.

Khi lắp van 1 chiều trên tuyến cao, cần kiểm tra kỹ mũi tên trên thân van. Mũi tên phải cùng chiều nước đi thực tế. Nếu lắp sai chiều, hệ thống có thể không cấp được nước hoặc áp lực giảm bất thường.

Ngoài ra, cần tránh lắp van 1 chiều tại vị trí rung mạnh hoặc quá sát co cút nếu dòng chảy chưa ổn định. Dòng chảy rối có thể làm cánh van đóng mở không đều và phát sinh tiếng đập.

Y lọc AUT trên cao cần bố trí sao cho dễ vệ sinh

Y lọc AUT có thể cần trên tuyến ống cao nếu nước có cặn hoặc cần bảo vệ thiết bị phía sau như đồng hồ, van giảm áp, van điều khiển, đầu phun, thiết bị làm mát hoặc thiết bị phụ trợ. Tuy nhiên, khi lắp Y lọc trên cao, vấn đề quan trọng nhất là vệ sinh lọc.

Nếu Y lọc nằm quá cao, không có sàn thao tác hoặc không có không gian tháo nắp, việc vệ sinh lưới lọc sẽ rất khó. Khi lưới lọc tắc, nước phía sau sẽ yếu dần và có thể ảnh hưởng đến toàn bộ nhánh cấp nước.

Do đó, chỉ nên lắp Y lọc ở vị trí có thể tiếp cận an toàn. Nếu bắt buộc lắp trên cao, cần tính trước hướng tháo nắp, vị trí hứng nước và cách xả áp trước khi mở lọc.

Chọn đúng DN theo tuyến chính và nhánh trên cao

Van AUT trên tuyến ống cấp nước chạy trên cao cần chọn đúng DN theo đường ống thực tế. Tuyến chính trên cao có thể DN lớn, còn các nhánh rẽ xuống từng khu vực có thể DN nhỏ hơn. Không nên nhầm DN tuyến chính với DN nhánh.

Nếu chọn van nhỏ hơn đường ống, lưu lượng nước có thể bị hạn chế, đặc biệt khi nhiều nhánh sử dụng cùng lúc. Nếu chọn van quá lớn cho nhánh nhỏ, cụm van nặng hơn, khó treo đỡ và chi phí tăng không cần thiết.

Khi thay thế van cũ, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong, chiều dài lắp đặt, không gian thao tác và tình trạng giá đỡ hiện hữu.

Chọn đúng áp lực làm việc của tuyến trên cao

Tuyến ống trên cao có thể nằm sau bơm tăng áp, sau bể mái, sau trạm cấp nước hoặc sau tuyến phân phối chính. Áp lực tại vị trí van phụ thuộc vào nguồn cấp, chiều cao tuyến, tổn thất đường ống và số lượng điểm sử dụng.

Van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu chọn sai cấp áp lực, van có thể rò tại mặt bích, thấm gioăng hoặc không đảm bảo an toàn khi hệ thống tăng áp.

Với tuyến trên cao trong nhà xưởng hoặc tòa nhà, cần kiểm tra thêm áp lực tại điểm thấp và điểm cao của hệ thống để chọn van phù hợp, tránh chỉ dựa vào kích cỡ đường ống.

Chú ý rung động trên tuyến ống treo

Tuyến ống chạy trên cao có thể rung do máy bơm, dòng chảy, va đập nước, thiết bị sản xuất hoặc kết cấu treo không đủ cứng. Rung động kéo dài có thể làm lỏng bulong mặt bích, rò gioăng và gây tiếng ồn.

Nếu tuyến gần bơm hoặc thiết bị rung, nên kiểm tra khớp nối mềm, giá đỡ và điểm neo ống. Đối với cụm van nặng, cần có điểm đỡ riêng để tránh rung lắc theo đường ống.

Sau khi chạy thử, nên quan sát van khi hệ thống đang vận hành, không chỉ kiểm tra lúc hệ thống đứng yên. Nhiều lỗi rung chỉ xuất hiện khi bơm chạy hoặc khi lưu lượng thay đổi.

Chú ý giãn nở nhiệt của đường ống trên cao

Đường ống chạy trên cao có thể chịu thay đổi nhiệt độ do môi trường, nắng nóng dưới mái tôn, nước nóng hoặc khu vực sản xuất có nhiệt. Khi đường ống giãn nở, lực có thể tác động lên cụm van, mặt bích và giá đỡ.

Nếu tuyến dài, cần xem xét điểm neo, gối trượt, khớp nối mềm hoặc phương án bù giãn nở theo thiết kế. Không nên khóa cứng toàn bộ tuyến ống dài mà không tính đến chuyển vị nhiệt.

Van AUT nên được lắp tại vị trí không bị ép bởi lực giãn nở quá lớn. Nếu thấy mặt bích thường xuyên rò sau khi nhiệt độ thay đổi, cần kiểm tra lại cách đỡ và neo ống.

Chú ý an toàn khi bảo trì van trên cao

Bảo trì van trên cao có nguy cơ cao hơn so với van dưới thấp. Người thao tác có thể phải dùng thang, xe nâng người, giàn giáo hoặc sàn thao tác. Vì vậy, trước khi bảo trì cần có phương án an toàn rõ ràng.

Cần đóng van cô lập, xả áp, chuẩn bị hứng nước, kiểm tra khu vực bên dưới và đảm bảo người thao tác đứng vững. Không nên tháo mặt bích, mở Y lọc hoặc xả nước khi chưa kiểm soát được nước sẽ chảy về đâu.

Nếu van nằm phía trên khu vực máy móc, tủ điện, hàng hóa hoặc lối đi, cần che chắn hoặc thông báo khu vực bảo trì để tránh nước rơi xuống gây nguy hiểm.

Chú ý nhãn van và khả năng nhận diện từ dưới đất

Van trên cao cần có nhãn rõ ràng để người vận hành nhận biết từ dưới hoặc khi tiếp cận bằng thang. Nhãn nên ghi rõ mã van, khu vực cấp nước, trạng thái thường mở hoặc thường đóng và hướng dòng chảy nếu cần.

Nếu có nhiều tuyến ống chạy song song trên cao, nhãn càng quan trọng. Thiếu nhãn sẽ làm người vận hành dễ đóng nhầm nhánh hoặc mất thời gian xác định van cần thao tác.

Ngoài nhãn tại van, nên có sơ đồ tuyến ống treo trong hồ sơ kỹ thuật hoặc phòng vận hành để dễ tra cứu khi cần bảo trì.

Chú ý tránh đặt van trên cao ngay phía trên thiết bị quan trọng

Nếu có thể, không nên đặt van, Y lọc hoặc mặt bích ngay phía trên tủ điện, máy sản xuất, khu vực chứa hàng, lối đi chính hoặc khu vực có người làm việc thường xuyên. Khi có rò rỉ hoặc bảo trì, nước có thể chảy xuống gây ảnh hưởng.

Nếu bắt buộc phải đi tuyến trên cao qua khu vực quan trọng, cần có biện pháp bảo vệ như máng hứng, tấm che, điểm thoát nước hoặc quy trình kiểm tra thường xuyên hơn.

Với các van cần tháo lắp định kỳ, nên ưu tiên đặt ngoài vùng thiết bị nhạy cảm để việc bảo trì an toàn và sạch hơn.

Kiểm tra rò rỉ sau khi chạy thử tuyến ống trên cao

Sau khi lắp van AUT trên tuyến ống cao, cần chạy thử và kiểm tra rò rỉ kỹ tại hai đầu mặt bích, thân van, nắp van, trục van, Y lọc nếu có và các mối nối gần đó. Do tuyến trên cao khó quan sát, rò nhỏ có thể bị bỏ sót.

Nên kiểm tra khi hệ thống có áp lực, khi bơm chạy và sau một thời gian vận hành đầu tiên. Nếu thấy nước nhỏ giọt, vệt ẩm trên ống hoặc nước rơi xuống nền, cần xác định ngay vị trí rò.

Không nên chờ đến khi nước chảy rõ mới xử lý, vì rò trên cao có thể ảnh hưởng đến nhiều khu vực bên dưới.

Bảo trì định kỳ van AUT trên tuyến ống cao

Van AUT trên tuyến ống cao cần được kiểm tra định kỳ theo lịch. Các hạng mục gồm khả năng đóng mở, rò rỉ mặt bích, tình trạng bulong, giá đỡ, rung động, nhãn van, van xả khí, van 1 chiều và Y lọc nếu có.

Van ít thao tác cũng nên được vận hành thử định kỳ để tránh kẹt. Với các điểm có nguy cơ tích khí, cần kiểm tra van xả khí khi hệ thống có tiếng lục bục hoặc nước chảy không đều. Với Y lọc trên cao, cần vệ sinh đúng lịch để tránh tắc và giảm lưu lượng.

Bảo trì định kỳ giúp tuyến ống trên cao vận hành ổn định, giảm sự cố bất ngờ và đảm bảo an toàn cho khu vực phía dưới.

Checklist lắp van AUT cho tuyến ống cấp nước chạy trên cao

Những lỗi thường gặp khi lắp van trên tuyến ống cao

Lỗi đầu tiên là thiếu giá đỡ gần cụm van, làm đường ống võng và dồn lực vào mặt bích. Lỗi thứ hai là lắp van ở vị trí quá cao nhưng không có lối thao tác, khiến khi cần đóng nước khẩn cấp rất khó xử lý.

Lỗi thứ ba là không bố trí van xả khí tại điểm cao, làm hệ thống có tiếng lục bục, nước không đều hoặc áp lực dao động. Lỗi thứ tư là lắp Y lọc trên cao nhưng không có cách tháo vệ sinh, khiến khi lọc tắc rất khó bảo trì.

Lỗi thứ năm là không kiểm tra rò rỉ sau chạy thử. Với tuyến trên cao, rò nhỏ có thể rơi xuống khu vực bên dưới và gây hư hại thiết bị, hàng hóa hoặc nền sản xuất.

Kết luận

Van AUT dùng cho tuyến ống cấp nước chạy trên cao cần chú ý nhiều hơn so với tuyến thấp vì liên quan đến giá đỡ, tải trọng, rung động, an toàn thao tác và khả năng bảo trì. Cần chọn đúng loại van theo chức năng, đúng DN, đúng áp lực, bố trí van khóa tại các nhánh quan trọng, có van xả khí tại điểm cao nếu cần và đảm bảo cụm van không chịu lực từ đường ống.

Khi thiết kế và lắp đặt, cần tính trước việc kiểm tra, đóng mở, xả áp, vệ sinh lọc và xử lý rò rỉ. Một vị trí van dễ tiếp cận, có nhãn rõ và có giá đỡ chắc chắn sẽ giúp hệ thống vận hành ổn định hơn trong thời gian dài.

Nếu tuyến ống cấp nước chạy trên cao có nhiều điểm cao, tuyến dài, thường tích khí hoặc xuất hiện tiếng lục bục khi vận hành, bạn có thể tham khảo thêm nhóm Van xả khí AUT ↗ để chọn đúng kích cỡ, áp lực và vị trí lắp phù hợp.

Câu hỏi thường gặp về van AUT cho tuyến ống cấp nước chạy trên cao
