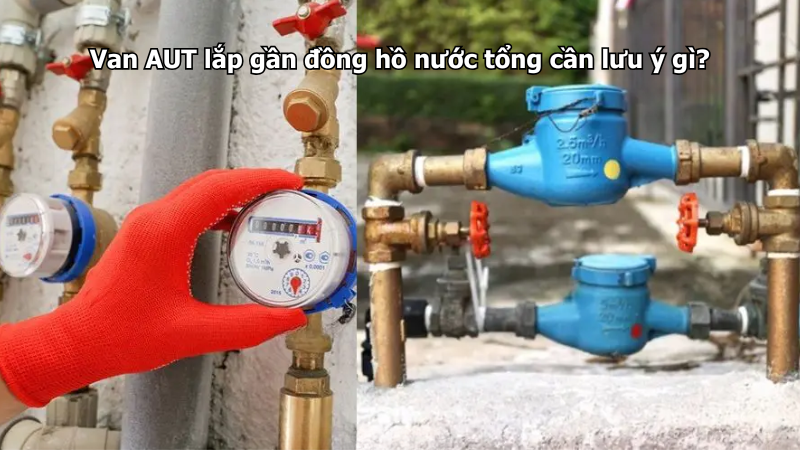

Van AUT lắp gần đồng hồ nước tổng cần được bố trí đúng vị trí, đúng chiều dòng chảy, đúng kích cỡ DN, đúng áp lực và thuận tiện cho quá trình kiểm tra, thay thế hoặc bảo trì sau này. Trong hệ thống cấp nước nhà máy, khu dân cư, tòa nhà, khu công nghiệp hoặc trạm cấp nước, đồng hồ nước tổng là thiết bị quan trọng để đo lưu lượng nước cấp vào toàn bộ hệ thống. Vì vậy, các van lắp gần đồng hồ nước tổng cần được chọn và bố trí hợp lý để vừa bảo vệ đồng hồ, vừa giúp cô lập tuyến khi cần sửa chữa.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Khu vực gần đồng hồ nước tổng thường có nhiều thiết bị đi kèm như van khóa trước đồng hồ, van khóa sau đồng hồ, y lọc, van 1 chiều, khớp nối, mặt bích, đồng hồ áp hoặc cụm đấu nối với tuyến cấp chính. Nếu lắp đặt không đúng, hệ thống có thể bị rò rỉ, đồng hồ đo không ổn định, khó tháo đồng hồ khi kiểm định hoặc không cô lập được tuyến nước khi cần bảo trì.

Vì sao cần chú ý khi lắp van AUT gần đồng hồ nước tổng?

Đồng hồ nước tổng thường nằm tại vị trí đầu vào hệ thống, nơi toàn bộ lượng nước cấp đi qua trước khi phân phối đến các khu vực phía sau. Nếu cụm van gần đồng hồ bố trí không hợp lý, việc vận hành và bảo trì sẽ gặp nhiều bất tiện.

Ví dụ, nếu không có van khóa trước đồng hồ, khi cần thay đồng hồ hoặc kiểm tra rò rỉ, người vận hành có thể phải dừng nước từ xa. Nếu không có van khóa sau đồng hồ, nước trong hệ thống phía sau có thể chảy ngược lại khi tháo thiết bị. Nếu không có y lọc trước đồng hồ, cặn bẩn trong đường ống có thể đi vào cơ cấu đo, làm đồng hồ nhanh hư hoặc đo không ổn định.

Vì vậy, khi dùng van AUT gần đồng hồ nước tổng, cần nhìn toàn bộ cụm lắp đặt chứ không chỉ nhìn riêng từng chiếc van. Mỗi thiết bị cần có nhiệm vụ rõ ràng và được bố trí theo thứ tự hợp lý.

Nên lắp van khóa AUT trước đồng hồ nước tổng

Van khóa trước đồng hồ nước tổng có nhiệm vụ cô lập nguồn nước cấp vào đồng hồ khi cần sửa chữa, thay thế hoặc kiểm định. Đây là vị trí rất quan trọng, đặc biệt với các hệ thống cấp nước chính, nơi việc dừng nước cần được thực hiện nhanh và an toàn.

Tại vị trí này có thể sử dụng van cổng AUT hoặc van bướm AUT tùy kích cỡ đường ống, không gian lắp đặt và yêu cầu vận hành. Van cổng AUT phù hợp với vị trí đóng mở không quá thường xuyên, yêu cầu khóa tuyến chắc chắn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, cần thiết kế gọn và thao tác nhanh hơn.

Khi lắp van khóa trước đồng hồ, cần đảm bảo van dễ tiếp cận, tay quay hoặc tay gạt không bị vướng tường, hố van hoặc thiết bị khác. Van nên được kiểm tra đóng mở định kỳ để tránh bị kẹt khi cần khóa nước khẩn cấp.

Nên lắp van khóa AUT sau đồng hồ nước tổng

Ngoài van khóa trước đồng hồ, nhiều hệ thống cũng nên bố trí thêm van khóa sau đồng hồ. Van này giúp cô lập phần hệ thống phía sau khi cần tháo đồng hồ, kiểm tra cụm đo hoặc xử lý rò rỉ tại khu vực đồng hồ.

Nếu chỉ có van khóa trước đồng hồ mà không có van sau, khi tháo đồng hồ, nước còn lại trong hệ thống phía sau có thể chảy ngược ra vị trí lắp đặt. Điều này gây khó khăn khi sửa chữa, nhất là với hệ thống có bồn chứa, tuyến ống cao hoặc áp lực dư phía sau.

Van khóa sau đồng hồ cũng giúp việc kiểm tra, thử kín và bảo trì trở nên chủ động hơn. Với các tuyến ống lớn, nên bố trí van ở vị trí đủ rộng để thao tác và có phương án đỡ đường ống phù hợp.

Có nên lắp Y lọc AUT trước đồng hồ nước tổng không?

Y lọc AUT nên được cân nhắc lắp trước đồng hồ nước tổng nếu nguồn nước hoặc đường ống có nguy cơ lẫn cặn, cát, mạt hàn, rác nhỏ hoặc tạp chất. Đây là vị trí rất hữu ích để bảo vệ đồng hồ nước khỏi cặn bẩn đi vào bên trong.

Trong nhiều công trình mới thi công, đường ống còn sót lại mạt hàn, cát, bụi kim loại hoặc rác nhỏ. Khi nước chạy qua, các tạp chất này có thể đi vào đồng hồ, làm kẹt cánh đo, ảnh hưởng độ chính xác hoặc làm đồng hồ nhanh xuống cấp.

Khi lắp Y lọc AUT trước đồng hồ, cần chú ý đúng chiều dòng chảy, đúng DN và chừa không gian tháo nắp lọc. Sau giai đoạn chạy thử hệ thống, nên vệ sinh lưới lọc sớm vì đây là thời điểm cặn trong đường ống thường xuất hiện nhiều nhất.

Van 1 chiều AUT có cần lắp gần đồng hồ nước tổng không?

Van 1 chiều AUT có thể được lắp gần khu vực đồng hồ nước tổng trong một số hệ thống cần chống nước chảy ngược. Thiết bị này giúp ngăn nước từ hệ thống phía sau hồi ngược về tuyến cấp trước đồng hồ, đặc biệt khi có bơm tăng áp, bể chứa, áp lực thay đổi hoặc tuyến nước có nguy cơ hồi dòng.

Tuy nhiên, không phải mọi hệ thống đều bắt buộc lắp van 1 chiều ngay sát đồng hồ tổng. Vị trí lắp cần dựa theo thiết kế kỹ thuật, hướng dòng chảy, yêu cầu của đơn vị cấp nước và cấu trúc hệ thống phía sau.

Nếu có lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi từ nguồn cấp qua đồng hồ vào hệ thống. Lắp ngược chiều có thể làm nước không đi qua được hoặc van không thực hiện đúng chức năng chống dòng chảy ngược.

Chú ý đúng thứ tự lắp đặt trong cụm đồng hồ tổng

Thứ tự lắp đặt gần đồng hồ nước tổng có thể thay đổi tùy thiết kế, nhưng về nguyên tắc cần đảm bảo dễ khóa nước, bảo vệ đồng hồ, kiểm soát chiều dòng chảy và thuận tiện tháo lắp. Một cụm cơ bản thường cần có van khóa trước đồng hồ, thiết bị bảo vệ như y lọc nếu cần, đồng hồ nước và van khóa sau đồng hồ.

Với hệ thống có yêu cầu chống nước hồi, có thể bổ sung van 1 chiều ở vị trí phù hợp. Với hệ thống có rung động hoặc bơm gần đó, cần xem xét thêm khớp nối mềm và giá đỡ đường ống.

Không nên lắp các thiết bị quá sát nhau đến mức không thể tháo bulong, thay gioăng hoặc lấy đồng hồ ra kiểm định. Khoảng cách thao tác cần được tính trước ngay từ giai đoạn lắp đặt.

Chọn đúng kích cỡ DN của van AUT

Van AUT lắp gần đồng hồ nước tổng phải có kích cỡ DN phù hợp với đường ống và đồng hồ nước. Nếu van nhỏ hơn đường ống, lưu lượng có thể bị hạn chế, gây tụt áp phía sau. Nếu van lớn hơn không cần thiết, chi phí tăng và cụm lắp đặt cồng kềnh hơn.

Khi thay thế van cũ, không nên chỉ nhìn bằng mắt để đoán DN. Cần kiểm tra thông số trên thân van, đường kính mặt bích, số lỗ bulong hoặc bản vẽ kỹ thuật. Với hệ thống đã vận hành lâu năm, thông số trên van cũ có thể bị mờ, nên cần đo kiểm cẩn thận trước khi đặt van mới.

Đồng hồ nước tổng thường là thiết bị đo lưu lượng chính, nên van đi kèm cần đồng bộ kích cỡ để không làm ảnh hưởng đến dòng chảy qua đồng hồ.

Chọn đúng áp lực và tiêu chuẩn mặt bích

Khu vực đồng hồ nước tổng thường nằm trên tuyến cấp chính, vì vậy áp lực làm việc cần được kiểm tra kỹ. Van AUT lắp tại đây phải phù hợp với áp lực vận hành và áp lực thử của hệ thống.

Ngoài áp lực, tiêu chuẩn mặt bích cũng rất quan trọng. Cùng một DN nhưng mặt bích PN10, PN16, JIS, BS, DIN hoặc ANSI có thể khác nhau về số lỗ bulong và khoảng cách tâm lỗ. Nếu chọn sai tiêu chuẩn, van có thể không lắp được hoặc bị rò tại mặt bích.

Trước khi lắp, nên đặt thử mặt bích, kiểm tra số lỗ, độ đồng tâm và gioăng làm kín. Không nên cố siết nếu lỗ bulong lệch hoặc hai đầu ống không thẳng hàng, vì dễ gây rò rỉ sau khi vận hành.

Chú ý chiều dòng chảy của Y lọc và van 1 chiều

Với van khóa thông thường, chiều lắp có thể không quá phức tạp tùy từng loại. Nhưng với Y lọc AUT và van 1 chiều AUT, chiều dòng chảy là yếu tố bắt buộc phải kiểm tra.

Trên thân Y lọc và van 1 chiều thường có mũi tên chỉ hướng nước đi. Khi lắp gần đồng hồ tổng, mũi tên phải trùng với chiều nước từ nguồn cấp đi vào hệ thống. Nếu lắp sai chiều, Y lọc có thể không giữ cặn đúng cách, còn van 1 chiều có thể không cho nước đi qua hoặc không chống được nước hồi.

Trước khi siết bulong hoàn thiện, nên kiểm tra lại mũi tên dòng chảy, đặc biệt ở các cụm lắp trong hố van hoặc phòng kỹ thuật có nhiều đường ống giao nhau.

Cần chừa không gian tháo lắp đồng hồ và vệ sinh lọc

Một lỗi rất phổ biến là lắp van, Y lọc và đồng hồ nước quá sát nhau. Khi mới thi công, cụm thiết bị có thể nhìn gọn, nhưng sau này việc tháo đồng hồ để kiểm định hoặc vệ sinh lưới lọc sẽ rất khó khăn.

Nếu có lắp Y lọc AUT trước đồng hồ, cần chừa khoảng trống theo hướng tháo nắp lọc. Người vận hành phải có đủ không gian để mở nắp, lấy lưới lọc ra, vệ sinh và lắp lại. Nếu đồng hồ nước cần tháo ra, hai đầu mặt bích cũng phải đủ không gian thao tác.

Với đồng hồ tổng cỡ lớn, cần tính thêm phương án nâng hạ, giá đỡ và khoảng trống để đưa thiết bị ra khỏi vị trí lắp đặt. Không nên để toàn bộ tải trọng đường ống dồn lên thân đồng hồ hoặc thân van.

Chú ý giá đỡ đường ống quanh cụm đồng hồ tổng

Cụm đồng hồ tổng thường gồm nhiều thiết bị liên tiếp như van khóa, Y lọc, đồng hồ nước, van 1 chiều và mặt bích. Nếu không có giá đỡ phù hợp, trọng lượng của cả cụm có thể dồn lên đồng hồ hoặc van, gây lệch mặt bích, rò gioăng hoặc nứt hỏng sau thời gian dài.

Đường ống trước và sau cụm đồng hồ cần được đỡ chắc chắn. Với tuyến ống lớn, giá đỡ càng quan trọng. Không nên dùng thân van hoặc thân đồng hồ làm điểm chịu lực cho đường ống bị lệch.

Sau khi lắp đặt, cần kiểm tra độ thẳng hàng của cụm thiết bị. Nếu thấy đường ống bị kéo căng, võng xuống hoặc lệch tâm, cần điều chỉnh lại trước khi thử áp.

Chú ý vị trí hố van hoặc phòng kỹ thuật

Đồng hồ nước tổng có thể được lắp trong hố van ngoài trời, phòng kỹ thuật, tủ kỹ thuật hoặc khu vực đầu nguồn cấp nước. Dù đặt ở đâu, vị trí này cần dễ tiếp cận để đọc chỉ số, kiểm tra rò rỉ, đóng mở van và bảo trì.

Nếu đặt trong hố van, hố cần đủ rộng, có nắp chắc chắn, hạn chế ngập nước và có không gian thao tác. Hố quá nhỏ sẽ gây khó khăn khi vận hành tay quay, tháo lọc hoặc thay đồng hồ.

Nếu đặt trong phòng kỹ thuật, cần đảm bảo lối đi không bị chắn, thiết bị không quá sát tường và có ánh sáng đủ để đọc chỉ số đồng hồ. Các van AUT gần đồng hồ nên được đánh dấu rõ trạng thái mở/đóng để người vận hành dễ quản lý.

Kiểm tra rò rỉ sau khi lắp đặt

Sau khi lắp van AUT gần đồng hồ nước tổng, cần thử áp và kiểm tra rò rỉ tại toàn bộ cụm thiết bị. Các vị trí cần quan sát gồm mặt bích van, gioăng đồng hồ, nắp Y lọc, thân van, ty van và mối nối đường ống.

Nếu có rò nhẹ, cần xử lý ngay trước khi bàn giao. Không nên để rò nhỏ kéo dài vì khu vực đồng hồ tổng thường là tuyến cấp chính, nước chảy liên tục và dễ gây thất thoát. Rò tại mặt bích cũng có thể làm gỉ bulong, bong sơn và khó tháo sau này.

Sau một thời gian vận hành đầu tiên, nên kiểm tra lại cụm đồng hồ vì gioăng có thể ổn định lại sau khi chịu áp. Nếu cần, có thể siết kiểm tra bulong theo đúng kỹ thuật.

Checklist lắp van AUT gần đồng hồ nước tổng

Kết luận

Van AUT lắp gần đồng hồ nước tổng cần được chọn và bố trí cẩn thận vì đây là khu vực đầu nguồn, ảnh hưởng trực tiếp đến khả năng đo lưu lượng, khóa nước, bảo trì và vận hành toàn hệ thống. Các vị trí quan trọng thường gồm van khóa trước đồng hồ, van khóa sau đồng hồ, Y lọc bảo vệ đồng hồ và van 1 chiều nếu hệ thống cần chống nước hồi.

Khi lắp đặt, cần kiểm tra đúng DN, áp lực, tiêu chuẩn mặt bích, chiều dòng chảy, không gian tháo lắp, giá đỡ đường ống và khả năng tiếp cận sau này. Không nên lắp thiết bị quá sát nhau hoặc bỏ qua bước thử áp, kiểm tra rò rỉ trước khi bàn giao.
