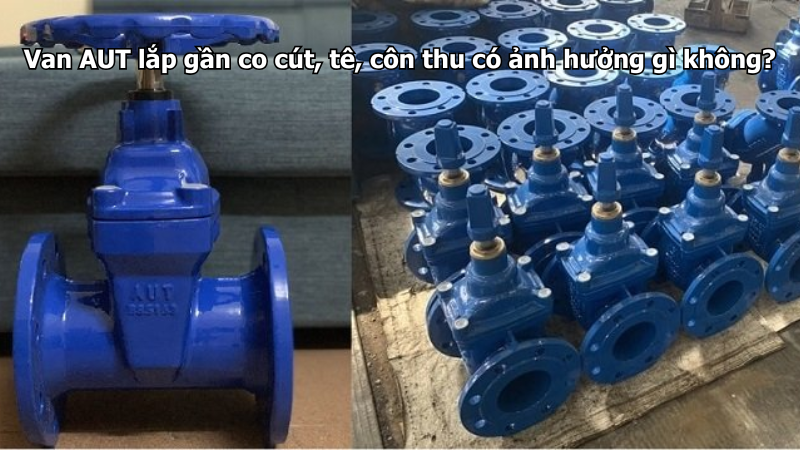

Van AUT lắp gần co cút, tê, côn thu có thể bị ảnh hưởng nếu vị trí lắp quá sát, dòng chảy chưa ổn định, áp lực thay đổi đột ngột hoặc đường ống bị lệch tâm. Trong hệ thống đường ống, các phụ kiện như co cút, tê chia nhánh và côn thu đều làm thay đổi hướng dòng chảy, chia dòng hoặc thay đổi tiết diện đường ống. Nếu lắp van ngay sát các vị trí này mà không tính toán kỹ, van có thể bị rung, ồn, tụt áp, đóng mở nặng, mòn gioăng hoặc rò mặt bích sau một thời gian vận hành.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Về nguyên tắc, van vẫn có thể lắp gần co cút, tê, côn thu trong một số trường hợp không gian hạn chế. Tuy nhiên, cần hiểu rõ ảnh hưởng của dòng chảy rối, lực lệch, áp lực cục bộ và không gian bảo trì để bố trí hợp lý hơn.

Co cút, tê, côn thu ảnh hưởng đến dòng chảy như thế nào?

Co cút là phụ kiện dùng để đổi hướng đường ống. Khi nước đi qua co, dòng chảy sẽ đổi hướng đột ngột, dễ tạo xoáy và lực va vào thành ống. Nếu ngay sau co là van, dòng nước vào van có thể không đều.

Tê là phụ kiện dùng để chia nhánh hoặc gom dòng. Tại vị trí tê, lưu lượng có thể phân bổ khác nhau giữa các nhánh. Nếu lắp van quá sát tê, van có thể chịu dòng chảy không ổn định, đặc biệt khi một nhánh đóng, một nhánh mở hoặc lưu lượng thay đổi liên tục.

Côn thu hoặc côn mở làm thay đổi đường kính ống. Khi dòng nước đi qua côn thu, vận tốc có thể tăng lên. Khi đi qua côn mở, dòng nước có thể bị giãn ra và tạo vùng xoáy. Nếu van đặt ngay sau côn, dòng chảy qua van có thể không đều, làm tăng rung hoặc tiếng ồn.

Van AUT lắp quá sát co cút có ảnh hưởng gì?

Van AUT lắp quá sát co cút có thể gặp hiện tượng dòng nước chưa kịp ổn định trước khi đi vào van. Điều này dễ xảy ra trên tuyến có lưu lượng lớn, áp lực cao, gần máy bơm hoặc đường ống đổi hướng liên tục.

Với van bướm AUT, đĩa van nằm trong dòng chảy. Nếu dòng nước từ co cút đi vào không đều, đĩa van có thể chịu lực lệch, gây rung tay gạt, rung tay quay hoặc tạo tiếng ồn khi vận hành. Với van 1 chiều AUT, dòng chảy không ổn định có thể làm cánh van đóng mở không đều, gây tiếng đập hoặc rung nhẹ.

Nếu bắt buộc phải lắp gần co, cần kiểm tra hướng dòng chảy, áp lực thực tế, khả năng rung và có giá đỡ đường ống chắc chắn. Không nên để van vừa chịu dòng chảy rối, vừa chịu lực kéo lệch từ đường ống.

Van AUT lắp gần tê chia nhánh cần chú ý gì?

Tại tê chia nhánh, dòng nước thường bị chia ra nhiều hướng. Nếu van AUT lắp ngay sát tê, đặc biệt ở nhánh rẽ, van có thể chịu lưu lượng thay đổi liên tục. Khi một nhánh đóng, áp lực có thể dồn sang nhánh khác. Khi nhiều nhánh mở cùng lúc, áp lực có thể giảm.

Với các hệ thống cấp nước nhà máy, khu dân cư, phòng bơm hoặc tuyến ống nhiều nhánh, nên bố trí van khóa trên từng nhánh nhưng cần chừa đủ khoảng cách và không gian thao tác. Van không nên đặt quá sát điểm tê đến mức khó siết bulong, khó thay gioăng hoặc không thể quay tay.

Nếu tại nhánh có thiết bị quan trọng phía sau như đồng hồ, van điều khiển, máy bơm nhỏ hoặc bộ lọc, có thể cần thêm Y lọc AUT. Khi đó, cần bố trí cụm van – lọc – thiết bị sao cho dễ bảo trì, không lắp dồn quá chật quanh tê.

Van AUT lắp gần côn thu, côn mở có ảnh hưởng gì?

Côn thu làm giảm kích cỡ đường ống, khiến vận tốc dòng nước có thể tăng lên tại đoạn sau côn. Nếu van AUT lắp ngay sau côn thu, dòng nước đi qua van có thể mạnh hơn, dễ tạo rung hoặc làm tăng tổn thất áp lực.

Côn mở làm tăng kích cỡ đường ống, dòng nước có thể phân tán và chưa ổn định ngay sau khi qua côn. Nếu van lắp sát sau côn mở, dòng chảy không đều có thể ảnh hưởng đến khả năng đóng mở, đặc biệt với van bướm và van 1 chiều.

Khi chọn vị trí van gần côn thu hoặc côn mở, cần kiểm tra đúng DN của van theo đoạn ống thực tế. Không nên chọn nhầm DN theo đầu lớn hoặc đầu nhỏ của côn nếu chưa xác định rõ vị trí lắp van nằm ở phía nào.

Ảnh hưởng đến van bướm AUT

Van bướm AUT là loại rất nhạy với dòng chảy tại khu vực gần co cút, tê, côn thu vì đĩa van nằm trực tiếp trong dòng nước. Nếu dòng chảy vào van bị xoáy hoặc lệch, đĩa van có thể chịu lực không đều.

Dấu hiệu thường gặp là van rung nhẹ khi nước chảy mạnh, tay gạt hoặc tay quay có cảm giác rung, tiếng ồn tăng lên hoặc van đóng mở nặng hơn sau một thời gian. Nếu mặt bích không đồng tâm, đĩa van còn có thể bị cấn khi đóng mở.

Khi lắp van bướm AUT gần phụ kiện đổi hướng hoặc đổi cỡ, nên đảm bảo đường ống đồng tâm, đĩa van không cấn mặt bích, van mở hết khi vận hành bình thường và có đủ giá đỡ để giảm lực tác động lên thân van.

Ảnh hưởng đến van 1 chiều AUT

Van 1 chiều AUT cần dòng chảy đủ ổn định để cánh van hoặc đĩa van hoạt động đúng. Nếu lắp quá gần co cút, tê hoặc côn thu, dòng nước có thể xoáy, lệch hoặc thay đổi áp lực nhanh, làm van 1 chiều đóng mở không đều.

Hiện tượng có thể gặp là tiếng đập khi bơm dừng, rung nhẹ khi nước chảy, nước hồi do van đóng không kín hoặc cánh van bị dao động liên tục. Tình trạng này thường rõ hơn ở hệ thống sau máy bơm, tuyến ống đẩy hoặc hệ thống có áp lực thay đổi.

Khi lắp van 1 chiều AUT, cần kiểm tra đúng chiều mũi tên trên thân van và nên bố trí ở vị trí có dòng chảy tương đối ổn định. Nếu hệ thống có cặn, cần kiểm tra thêm Y lọc vì cặn cũng có thể làm van 1 chiều đóng không kín.

Ảnh hưởng đến Y lọc AUT

Y lọc AUT lắp gần co cút, tê, côn thu vẫn có thể sử dụng được, nhưng cần chú ý hướng dòng chảy và không gian tháo lưới lọc. Nếu lắp quá sát co hoặc tê, việc tháo nắp lọc có thể bị vướng, gây khó vệ sinh sau này.

Ngoài ra, nếu dòng chảy vào Y lọc quá rối, cặn có thể phân bố không đều trong lưới lọc, làm một phần lưới nhanh bẩn hơn. Với hệ thống nhiều cặn, vị trí lắp Y lọc càng cần dễ tiếp cận để vệ sinh định kỳ.

Khi lắp Y lọc AUT, cần đặt đúng chiều mũi tên, đúng tư thế lắp theo thiết kế và chừa đủ khoảng trống để tháo nắp. Không nên lắp Y lọc ở vị trí mà sau này muốn vệ sinh phải tháo cả cụm ống.

Ảnh hưởng đến mặt bích, gioăng và bulong

Khu vực gần co cút, tê, côn thu thường có nhiều mối nối và lực tác động phức tạp hơn đoạn ống thẳng. Nếu đường ống không đồng tâm hoặc bị kéo lệch, van AUT có thể chịu lực không đều tại mặt bích.

Khi mặt bích lệch, gioăng có thể bị ép không đều. Ban đầu hệ thống có thể chưa rò, nhưng sau khi vận hành, rung động và áp lực thay đổi có thể làm nước thấm nhẹ tại mặt bích. Bulong cũng dễ bị lỏng nếu tuyến ống rung liên tục.

Vì vậy, khi lắp van gần các phụ kiện này, cần căn chỉnh đường ống trước khi siết. Không nên dùng bulong để kéo ép hai mặt bích lệch nhau về vị trí, vì cách này dễ làm van bị chịu lực và giảm tuổi thọ.

Có cần chừa đoạn ống thẳng trước và sau van không?

Nếu điều kiện lắp đặt cho phép, nên chừa một đoạn ống thẳng trước và sau van để dòng chảy ổn định hơn và giúp việc bảo trì dễ dàng hơn. Đoạn ống thẳng này đặc biệt có ý nghĩa với van bướm, van 1 chiều, Y lọc và các thiết bị đo như đồng hồ nước, đồng hồ lưu lượng.

Trong thực tế công trình, không phải lúc nào cũng có đủ không gian lý tưởng. Tuy nhiên, vẫn nên tránh lắp van ép sát ngay vào co cút, tê hoặc côn nếu còn phương án bố trí khác. Chỉ cần tăng thêm khoảng cách hợp lý cũng có thể giúp giảm rung, giảm tiếng ồn và thao tác dễ hơn.

Với hệ thống quan trọng, nên tuân thủ bản vẽ thiết kế hoặc yêu cầu kỹ thuật của từng loại thiết bị. Nếu không có bản vẽ rõ, cần ưu tiên vị trí có dòng chảy ổn định và dễ bảo trì.

Chú ý giá đỡ đường ống gần van

Khi van AUT lắp gần co cút, tê, côn thu, đường ống thường có nhiều thay đổi hướng và thay đổi kích cỡ. Đây là các vị trí dễ phát sinh lực lệch, rung hoặc võng ống. Nếu không có giá đỡ phù hợp, toàn bộ lực có thể dồn lên thân van và mặt bích.

Giá đỡ nên được bố trí sao cho đường ống trước và sau van ổn định, không để van chịu tải trọng của cả cụm phụ kiện. Với tuyến ống lớn, van nặng hoặc lắp trong phòng bơm, việc bổ sung giá đỡ gần cụm van là rất cần thiết.

Nếu thấy van rung khi bơm chạy hoặc đường ống võng tại vị trí gần co/tê/côn, cần kiểm tra giá đỡ trước khi kết luận van bị lỗi.

Chú ý không gian bảo trì quanh cụm van

Khu vực có co cút, tê, côn thu thường khá chật vì nhiều phụ kiện tập trung tại một điểm. Nếu lắp thêm van AUT mà không tính trước không gian thao tác, sau này việc đóng mở, siết bulong, thay gioăng hoặc tháo Y lọc sẽ khó khăn.

Van cổng AUT cần không gian quay tay. Van bướm AUT cần không gian cho tay gạt hoặc tay quay. Y lọc AUT cần khoảng trống để tháo nắp lọc. Van 1 chiều cần có thể tiếp cận khi cần kiểm tra tiếng đập hoặc nước hồi.

Khi bố trí, nên ưu tiên vị trí mà người vận hành có thể đứng thao tác an toàn, nhìn được chiều dòng chảy và có thể tháo lắp mà không phải cắt sửa quá nhiều đường ống.

Checklist lắp van AUT gần co cút, tê, côn thu

Những lỗi thường gặp khi lắp van gần co cút, tê, côn thu

Lỗi đầu tiên là lắp van quá sát co cút khiến dòng chảy vào van bị rối, gây rung hoặc tiếng ồn. Lỗi thứ hai là chọn sai DN khi van lắp gần côn thu, côn mở, làm van không khớp đúng với đoạn ống thực tế.

Lỗi thứ ba là lắp van 1 chiều hoặc Y lọc sai chiều dòng chảy do khu vực tê nhánh có nhiều hướng nước. Lỗi thứ tư là không có giá đỡ, khiến trọng lượng van và phụ kiện dồn lên mặt bích.

Lỗi thứ năm là bố trí van quá chật, khiến sau này không thể tháo Y lọc, không siết được bulong hoặc không quay được tay van. Đây là lỗi rất phổ biến trong phòng kỹ thuật và hố van nhỏ.

Kết luận

Van AUT lắp gần co cút, tê, côn thu vẫn có thể sử dụng được, nhưng cần chú ý nhiều hơn về dòng chảy rối, áp lực cục bộ, độ rung, mặt bích, giá đỡ và không gian bảo trì. Những loại van như van bướm AUT, van 1 chiều AUT và Y lọc AUT thường cần kiểm tra kỹ hơn vì chúng chịu ảnh hưởng trực tiếp từ hướng dòng chảy và trạng thái dòng nước.

Nếu có thể, nên chừa đoạn ống thẳng hợp lý trước và sau van để dòng chảy ổn định hơn. Khi bắt buộc phải lắp gần phụ kiện, cần đảm bảo đúng DN, đúng chiều dòng chảy, mặt bích đồng tâm, có giá đỡ chắc chắn và đủ không gian thao tác. Sau khi vận hành, nên kiểm tra rung, tiếng ồn, rò rỉ mặt bích và áp lực thực tế.

Nếu hệ thống có máy bơm, nhiều co cút hoặc rung động truyền mạnh qua đường ống, bạn có thể tham khảo thêm nhóm khớp nối mềm AUT ↗ để lựa chọn thiết bị giảm rung phù hợp cho cụm đường ống.

Câu hỏi thường gặp về van AUT lắp gần co cút, tê, côn thu
