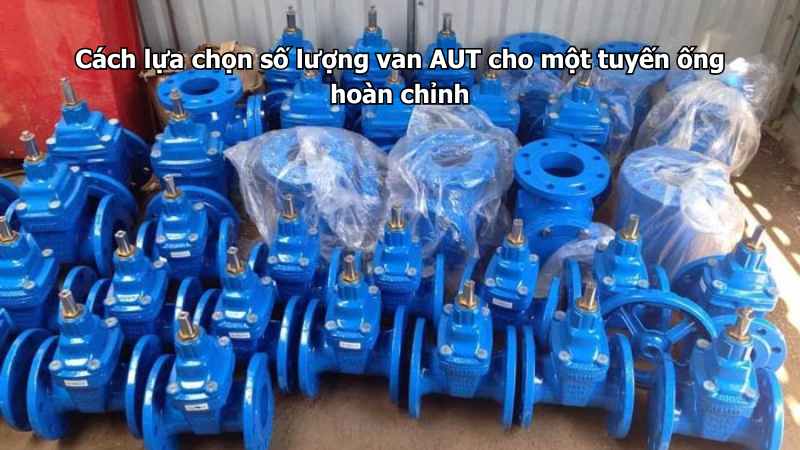

Cách lựa chọn số lượng van AUT cho một tuyến ống hoàn chỉnh cần dựa trên chiều dài tuyến, số điểm chia nhánh, vị trí máy bơm, thiết bị cần bảo vệ, yêu cầu cô lập khi bảo trì, điểm cao cần xả khí, điểm thấp cần xả cặn và điều kiện vận hành thực tế. Không nên tính số lượng van theo cảm tính hoặc chỉ đặt van ở đầu tuyến và cuối tuyến, vì mỗi vị trí trên đường ống có một nhiệm vụ khác nhau.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Một tuyến ống hoàn chỉnh có thể chỉ cần vài van nếu hệ thống đơn giản, nhưng cũng có thể cần nhiều van nếu tuyến dài, có nhiều nhánh, nhiều thiết bị, nhiều điểm cao thấp hoặc yêu cầu vận hành liên tục. Vì vậy, khi lập danh sách vật tư van AUT, cần xác định rõ chức năng từng van trước khi chốt số lượng.

Vì sao cần tính đúng số lượng van AUT cho tuyến ống?

Tính đúng số lượng van AUT giúp hệ thống vận hành ổn định, dễ sửa chữa và giảm chi phí phát sinh sau này. Nếu lắp thiếu van, khi có sự cố sẽ khó cô lập từng đoạn, phải dừng nước diện rộng hoặc xả nước toàn tuyến. Điều này rất bất tiện với nhà máy, khu dân cư, tòa nhà, trạm bơm, bệnh viện, trường học hoặc hệ thống cấp nước đang vận hành liên tục.

Ngược lại, nếu lắp quá nhiều van không cần thiết, hệ thống sẽ tăng chi phí, tăng điểm rò rỉ tiềm ẩn, tăng tổn thất áp lực và khó bảo trì hơn. Đặc biệt với tuyến áp lực thấp hoặc lưu lượng lớn, việc lắp quá nhiều thiết bị có thể làm dòng chảy bị cản và khiến nước cuối tuyến yếu hơn.

Vì vậy, nguyên tắc đúng là không lắp thiếu, không lắp thừa, mà lắp đủ theo chức năng vận hành và bảo trì.

Bước 1: Xác định chức năng của tuyến ống

Trước khi tính số lượng van AUT, cần xác định tuyến ống đó dùng để làm gì. Tuyến ống cấp nước sinh hoạt, tuyến nước làm mát, tuyến nước tuần hoàn, tuyến bơm tăng áp, tuyến PCCC, tuyến nước thải nhẹ, tuyến tưới tiêu hoặc tuyến xả cặn sẽ có cách bố trí van khác nhau.

Nếu tuyến có máy bơm, thường cần van khóa, van 1 chiều, Y lọc, khớp nối mềm và đồng hồ áp. Nếu tuyến có nhiều nhánh rẽ, cần van khóa riêng từng nhánh. Nếu tuyến dài và có điểm cao, cần xem xét van xả khí. Nếu tuyến có điểm thấp hoặc nước nhiều cặn, cần tính điểm xả đáy, xả cặn.

Việc hiểu đúng chức năng tuyến ống giúp tránh tình trạng chọn van theo thói quen mà không đúng nhu cầu thực tế.

Bước 2: Tính số van khóa đầu tuyến và cuối tuyến

Một tuyến ống cơ bản thường cần van khóa ở đầu tuyến để kiểm soát nguồn cấp. Van này giúp đóng nước khi cần bảo trì toàn tuyến, thay thiết bị hoặc xử lý sự cố. Tùy kích cỡ và yêu cầu vận hành, có thể chọn van cổng AUT hoặc van bướm AUT.

Cuối tuyến cũng có thể cần van khóa nếu tuyến đó cấp cho một khu vực riêng, một cụm thiết bị hoặc một nhánh có thể cần cô lập độc lập. Với tuyến vòng, tuyến chia khu vực hoặc tuyến cấp nước cho nhiều điểm sử dụng, van cuối tuyến giúp kiểm soát nước tốt hơn khi súc rửa, thử áp hoặc bảo trì.

Nếu tuyến đơn giản, số van khóa tối thiểu có thể là 1 van đầu tuyến. Nếu tuyến cần cô lập hai đầu khi sửa chữa, nên tính 2 van khóa ở đầu và cuối đoạn cần quản lý.

Bước 3: Tính van khóa tại các điểm chia nhánh

Mỗi điểm chia nhánh quan trọng nên có van khóa riêng cho từng nhánh. Đây là nguyên tắc rất cần thiết trong hệ thống cấp nước nhà máy, tòa nhà, khu dân cư, trường học, bệnh viện, phòng kỹ thuật hoặc tuyến ống có nhiều khu vực sử dụng nước khác nhau.

Ví dụ, nếu một tuyến chính chia thành 3 nhánh cấp cho 3 khu vực riêng, nên tính ít nhất 3 van khóa cho 3 nhánh. Khi một nhánh cần sửa chữa, chỉ cần đóng van của nhánh đó mà không ảnh hưởng toàn bộ tuyến chính.

Không nên để nhiều nhánh quan trọng dùng chung một van khóa duy nhất, vì khi có sự cố sẽ phải dừng nước diện rộng. Với tuyến ống vừa và lớn, van bướm AUT thường được dùng vì gọn và thao tác nhanh. Với vị trí cần khóa chắc chắn, ít thao tác, van cổng AUT là lựa chọn phù hợp.

Bước 4: Tính van 1 chiều AUT tại vị trí có máy bơm

Nếu tuyến ống có máy bơm, gần như luôn cần xem xét van 1 chiều AUT sau bơm. Van 1 chiều giúp ngăn nước chảy ngược về bơm khi bơm dừng, hạn chế tụt áp, tiếng đập, rung đường ống và nguy cơ bơm quay ngược.

Nếu hệ thống có nhiều bơm chạy song song hoặc luân phiên, mỗi bơm thường cần một van 1 chiều riêng trên đường đẩy. Điều này giúp tránh nước từ bơm đang chạy chảy ngược qua bơm đang dừng.

Khi tính số lượng, cần đếm theo số cụm bơm hoặc số đường đẩy cần chống nước hồi. Không nên chỉ tính một van 1 chiều chung cho cả cụm nếu từng bơm cần bảo vệ riêng.

Bước 5: Tính van khóa trước và sau thiết bị quan trọng

Các thiết bị quan trọng như máy bơm, đồng hồ nước, van điều khiển, van giảm áp, bộ trao đổi nhiệt, bồn lọc, thiết bị xử lý nước hoặc cụm máy móc nên có van khóa trước và sau nếu cần tháo bảo trì.

Cách bố trí này giúp khi cần sửa thiết bị, người vận hành có thể cô lập riêng thiết bị đó mà không phải dừng toàn bộ tuyến. Ví dụ, trước và sau một cụm bơm có thể cần van khóa để tháo bơm. Trước và sau van điều khiển có thể cần van khóa để bảo trì van mà không ảnh hưởng toàn tuyến.

Khi lập danh sách van AUT, cần kiểm tra từng cụm thiết bị và hỏi: nếu thiết bị này hỏng, có cần tháo ra không? Nếu có, nên tính van khóa cô lập phù hợp.

Bước 6: Tính Y lọc AUT tại vị trí cần bảo vệ thiết bị

Y lọc AUT không cần lắp quá nhiều trên toàn tuyến, nhưng nên có trước các thiết bị nhạy cảm với cặn. Các vị trí thường cần Y lọc gồm trước máy bơm, đồng hồ nước, van điều khiển, van giảm áp, bộ trao đổi nhiệt, đầu tưới, thiết bị làm mát hoặc hệ thống có nước nhiều cặn.

Khi tính số lượng Y lọc, không nên đếm theo số đoạn ống mà nên đếm theo số thiết bị cần bảo vệ. Nếu một Y lọc đặt trước cụm thiết bị có thể bảo vệ toàn bộ cụm phía sau, không cần lắp thêm quá nhiều Y lọc trùng chức năng.

Tuy nhiên, Y lọc phải được bố trí ở vị trí dễ vệ sinh. Nếu tính Y lọc nhưng lắp ở nơi không tháo được nắp lọc, sau này hệ thống vẫn gặp khó khi bảo trì.

Bước 7: Tính van xả khí AUT tại điểm cao

Với tuyến ống dài, tuyến ống đứng, tuyến đi qua nhiều cao độ hoặc tuyến thường bị khí tích tụ, cần tính van xả khí AUT tại các điểm cao. Khí trong đường ống có thể làm nước chảy không đều, gây rung, tiếng ồn, tụt áp cục bộ hoặc giảm hiệu quả vận hành.

Số lượng van xả khí phụ thuộc vào số điểm cao thực tế trên tuyến. Không phải tuyến nào cũng cần nhiều van xả khí, nhưng nếu có nhiều đỉnh cao hoặc đoạn ống lên xuống liên tục, nên bố trí theo từng vị trí dễ tích khí.

Khi tính số lượng, cần xem bản vẽ cao độ hoặc khảo sát thực tế. Không nên chỉ nhìn mặt bằng đường ống mà bỏ qua cao độ, vì khí thường tích ở điểm cao chứ không phụ thuộc hoàn toàn vào chiều dài tuyến.

Bước 8: Tính van xả đáy, xả cặn tại điểm thấp

Nếu tuyến có nhiều cặn, tuyến dài, tuyến mới thi công, tuyến nước thô, nước tuần hoàn hoặc đường ống có điểm thấp, cần tính van xả đáy, xả cặn. Van xả cặn giúp loại bỏ bùn, cát, rỉ sét, mạt hàn và nước bẩn lắng trong đường ống.

Số lượng van xả cặn phụ thuộc vào số điểm thấp hoặc số đoạn tuyến cần súc rửa độc lập. Với tuyến ngắn, có thể chỉ cần một điểm xả cuối tuyến. Với tuyến dài hoặc nhiều đoạn thấp, có thể cần nhiều điểm xả hơn.

Van xả cặn cần có đường thoát nước an toàn, không xả trực tiếp vào khu vực có thiết bị điện, phòng bơm hoặc nền dễ trơn trượt.

Bước 9: Tính khớp nối mềm AUT nếu có máy bơm hoặc rung động

Khớp nối mềm AUT thường được tính tại các vị trí gần máy bơm, cụm thiết bị rung hoặc nơi cần giảm truyền rung sang đường ống. Nếu một tuyến có một cụm bơm, có thể cần khớp nối mềm ở phía hút, phía đẩy hoặc cả hai tùy thiết kế.

Không nên dùng khớp nối mềm để thay thế giá đỡ hoặc để bù lệch đường ống quá mức. Khi tính số lượng, cần xem cụm bơm có bao nhiêu đầu nối cần giảm rung và không gian lắp đặt có phù hợp không.

Với hệ thống bơm tăng áp, phòng bơm, tầng hầm, nhà xưởng hoặc tuyến nước làm mát máy móc, khớp nối mềm giúp giảm rung, giảm tiếng ồn và bảo vệ mặt bích tốt hơn.

Bước 10: Tính van theo yêu cầu bảo trì và vận hành thực tế

Ngoài các vị trí kỹ thuật cơ bản, số lượng van AUT còn phụ thuộc vào yêu cầu vận hành của từng công trình. Một nhà máy cần chạy liên tục có thể cần nhiều van cô lập hơn để bảo trì từng khu vực. Một tuyến cấp nước sinh hoạt đơn giản có thể chỉ cần số lượng van vừa đủ.

Cần trao đổi với đội vận hành để biết khu vực nào cần đóng riêng, thiết bị nào hay bảo trì, tuyến nào không được dừng nước lâu và vị trí nào khó tiếp cận. Đây là thông tin rất quan trọng mà bản vẽ đôi khi chưa thể hiện hết.

Một tuyến ống hoàn chỉnh không chỉ đúng về kỹ thuật, mà còn phải thuận tiện cho người vận hành sau này.

Ví dụ cách tính số lượng van AUT cho một tuyến ống đơn giản

Giả sử một tuyến cấp nước có 1 máy bơm, 1 tuyến chính, 3 nhánh rẽ, 1 đồng hồ nước, 1 điểm cao và 1 điểm xả cặn cuối tuyến. Số lượng van có thể tính sơ bộ như sau:

Như vậy, tuyến này có thể cần khoảng 10 van hoặc thiết bị liên quan đến van. Tuy nhiên, số lượng thực tế có thể thay đổi tùy bản vẽ, áp lực, vị trí thiết bị và yêu cầu vận hành.

Checklist lựa chọn số lượng van AUT cho tuyến ống hoàn chỉnh

Những lỗi thường gặp khi tính số lượng van AUT

Lỗi đầu tiên là chỉ tính van khóa đầu tuyến mà quên van khóa nhánh. Khi một nhánh gặp sự cố, toàn bộ hệ thống phải dừng nước. Lỗi thứ hai là quên van 1 chiều sau máy bơm, gây nước hồi, tụt áp và tiếng đập khi bơm dừng.

Lỗi thứ ba là không tính Y lọc trước thiết bị quan trọng, khiến cặn đi vào máy bơm, đồng hồ hoặc van điều khiển. Lỗi thứ tư là không tính van xả khí tại điểm cao, làm hệ thống bị rung, ồn hoặc nước chảy không đều.

Lỗi thứ năm là lắp quá nhiều van nhưng không có không gian bảo trì. Van có đủ số lượng nhưng nếu không đóng mở, tháo lọc hoặc siết bulong được thì vẫn là bố trí chưa hợp lý.

Kết luận

Cách lựa chọn số lượng van AUT cho một tuyến ống hoàn chỉnh cần dựa trên chức năng tuyến, số nhánh rẽ, số máy bơm, số thiết bị cần bảo vệ, điểm cao, điểm thấp, yêu cầu xả cặn và nhu cầu cô lập khi bảo trì. Không nên tính số lượng van theo cảm tính, cũng không nên lắp quá nhiều van gây cản dòng và tăng chi phí không cần thiết.

Một tuyến ống cơ bản thường cần van khóa đầu tuyến, van khóa nhánh, van 1 chiều sau bơm nếu có máy bơm, Y lọc trước thiết bị quan trọng, van xả khí tại điểm cao và van xả cặn tại điểm thấp. Với hệ thống phức tạp, cần bổ sung van cô lập trước/sau thiết bị để bảo trì thuận tiện hơn.

Nếu tuyến ống cần van khóa chắc chắn, dùng để cô lập từng đoạn, từng nhánh hoặc từng cụm thiết bị khi bảo trì, bạn có thể tham khảo thêm nhóm van cổng AUT ↗ để chọn đúng kích cỡ và tiêu chuẩn kết nối phù hợp.

Câu hỏi thường gặp về cách tính số lượng van AUT
