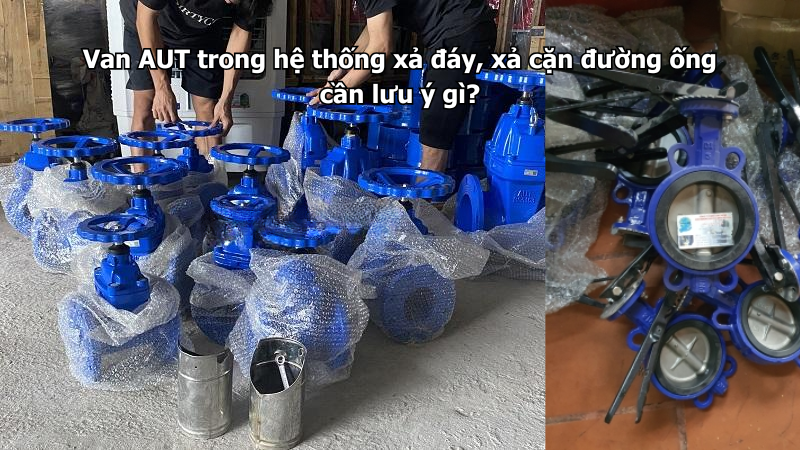

Van AUT trong hệ thống xả đáy, xả cặn đường ống cần được chọn và bố trí theo đúng vị trí thấp của tuyến, đúng kích cỡ DN, đúng áp lực, đúng chức năng xả và phải thuận tiện cho việc vận hành định kỳ. Đây là nhóm van thường không đóng mở liên tục hằng ngày, nhưng lại rất quan trọng khi cần xả nước bẩn, cặn lắng, bùn, mạt hàn, rỉ sét hoặc xả nước trong đường ống trước khi bảo trì.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong thực tế, hệ thống xả đáy, xả cặn thường xuất hiện tại bể chứa, tuyến ống dài, trạm bơm, hệ thống cấp nước, xử lý nước, nước tuần hoàn, PCCC, thủy lợi, nhà máy hoặc khu kỹ thuật tầng hầm. Nếu bố trí van xả không hợp lý, cặn có thể tích tụ lâu ngày, làm giảm lưu lượng, gây kẹt van, nước yếu, tắc thiết bị hoặc khó vệ sinh khi hệ thống cần bảo trì.

Hệ thống xả đáy, xả cặn đường ống là gì?

Hệ thống xả đáy, xả cặn là các điểm xả được bố trí tại vị trí thấp của đường ống, bể chứa, hố thu hoặc cụm thiết bị để loại bỏ nước bẩn, bùn cặn và tạp chất tích tụ trong quá trình vận hành. Khi nước chảy trong đường ống, các hạt nặng như cát, mạt hàn, rỉ sét, bùn hoặc rác nhỏ thường có xu hướng lắng xuống các đoạn thấp, điểm cuối tuyến hoặc khu vực dòng chảy chậm.

Nếu không có điểm xả cặn, các tạp chất này sẽ tích tụ lâu ngày. Khi hệ thống tăng lưu lượng hoặc bơm chạy mạnh, cặn có thể bị cuốn ngược vào van, máy bơm, đồng hồ, van điều khiển hoặc thiết bị phía sau.

Vì vậy, hệ thống xả đáy không chỉ giúp làm sạch đường ống mà còn hỗ trợ bảo vệ thiết bị, giảm tắc nghẽn và giúp công tác bảo trì chủ động hơn.

Vì sao cần chọn van AUT phù hợp cho vị trí xả đáy?

Vị trí xả đáy thường tiếp xúc với nước bẩn hơn các tuyến cấp thông thường. Khi mở van, dòng nước có thể kéo theo cặn, bùn, cát, rỉ sét hoặc mạt hàn. Nếu chọn van không phù hợp, van có thể bị kẹt, đóng không kín hoặc nhanh mòn bề mặt làm kín.

Ngoài ra, nhiều van xả đáy ít được vận hành. Nếu để lâu không đóng mở, van có thể bị kẹt tay quay, bám cặn hoặc rò nhẹ sau khi mở xả. Vì vậy, ngoài thông số kỹ thuật, cần chú ý cả tần suất vận hành thử và khả năng vệ sinh khu vực xả.

Chọn đúng van AUT giúp thao tác xả cặn thuận tiện hơn, giảm nguy cơ kẹt van và hạn chế ảnh hưởng đến các thiết bị quan trọng trong hệ thống.

Nên bố trí van xả cặn ở vị trí thấp của tuyến ống

Van xả đáy, xả cặn nên được bố trí tại các điểm thấp nhất hoặc gần điểm thấp của tuyến ống, nơi cặn có xu hướng lắng lại. Với tuyến ống dài, có thể cần nhiều điểm xả cặn theo từng đoạn thay vì chỉ xả ở cuối tuyến.

Các vị trí thường cần cân nhắc gồm đáy bể chứa, cuối tuyến ống, đoạn thấp trước khi lên cao, đáy cụm lọc, hố thu, sau quá trình sửa chữa đường ống hoặc tại các điểm mà dòng nước thường chảy chậm.

Nếu van xả đặt sai vị trí, cặn vẫn có thể nằm lại trong đường ống dù đã mở xả. Khi đó, việc xả cặn không đạt hiệu quả, hệ thống vẫn có nguy cơ tắc nghẽn hoặc nước bẩn bị cuốn đi khi vận hành mạnh.

Chọn van cổng AUT hay van bướm AUT cho xả đáy?

Van cổng AUT và van bướm AUT đều có thể được cân nhắc tùy kích cỡ đường ống, không gian lắp đặt và cách vận hành. Van cổng AUT phù hợp với vị trí cần đóng mở chắc chắn, thường mở hoàn toàn khi xả và đóng hoàn toàn sau khi xả. Dòng van này phù hợp với các điểm xả cần khóa kín, ít thao tác điều tiết.

Van bướm AUT phù hợp với tuyến xả kích cỡ vừa và lớn, cần thiết kế gọn, thao tác nhanh và không gian lắp đặt hạn chế. Tuy nhiên, nếu nước xả có nhiều rác thô, bùn đặc hoặc cặn lớn, cần chú ý cặn có thể mắc tại đĩa van và gioăng.

Khi chọn loại van, cần xác định nước xả là nước sạch có cặn nhẹ, nước nhiều bùn, nước sau súc rửa đường ống hay nước tuần hoàn có tạp chất. Mức độ cặn càng cao thì càng cần chú ý khả năng đóng kín sau khi xả.

Chọn đúng DN cho tuyến xả cặn

DN của van xả cặn cần phù hợp với kích cỡ tuyến xả và lượng nước cần xả. Nếu van quá nhỏ, việc xả cặn sẽ chậm, dòng nước không đủ mạnh để kéo cặn ra ngoài. Nếu van quá lớn nhưng hệ thống không cần lưu lượng xả lớn, chi phí tăng và việc bố trí có thể cồng kềnh.

Với đường xả đáy bể chứa, DN thường được chọn theo dung tích bể, lượng cặn và yêu cầu thời gian xả. Với tuyến ống dài, điểm xả cặn có thể nhỏ hơn tuyến chính nhưng vẫn phải đủ để xả nước bẩn và cặn lắng hiệu quả.

Không nên tự ý giảm kích cỡ van xả quá nhiều so với thiết kế vì có thể làm giảm hiệu quả vệ sinh đường ống.

Chú ý áp lực khi mở van xả đáy

Một lỗi thường gặp là xem van xả đáy như tuyến phụ nên chọn van không chú ý áp lực. Thực tế, van xả cặn vẫn có thể chịu áp lực của toàn bộ hệ thống, đặc biệt khi lắp ở tuyến chính, sau bơm, trong trạm bơm hoặc hệ thống cấp nước cao tầng.

Khi mở van xả, nước có thể phun ra mạnh nếu hệ thống còn áp. Nếu không kiểm soát tốt, dòng xả có thể gây nguy hiểm, làm ngập khu vực kỹ thuật hoặc cuốn cặn bắn ra ngoài.

Vì vậy, van AUT dùng cho xả đáy cần phù hợp áp lực vận hành và áp lực thử. Trước khi mở xả, cần xác định tuyến đã được cô lập hay chưa, áp lực còn lại bao nhiêu và điểm thoát nước có đủ khả năng tiếp nhận không.

Cần bố trí đường thoát nước xả an toàn

Van xả đáy chỉ hiệu quả khi nước xả có đường thoát phù hợp. Nếu mở van xả mà nước không thoát kịp, khu vực hố van, phòng bơm, tầng hầm hoặc nền nhà xưởng có thể bị ngập.

Đường xả nên được dẫn về rãnh thoát nước, hố thu, hệ thống xử lý hoặc vị trí xả được phép theo thiết kế. Không nên xả trực tiếp vào khu vực có thiết bị điện, máy bơm, tủ điều khiển, nền trơn hoặc nơi có người qua lại thường xuyên.

Với nước xả có nhiều bùn cặn, cần tránh xả vào đường thoát quá nhỏ vì có thể gây tắc nghẽn. Nếu cần, nên có hố lắng hoặc điểm gom cặn trước khi đưa nước ra hệ thống thoát chung.

Chú ý cặn làm van đóng không kín sau khi xả

Sau khi mở van xả cặn, một số hạt cát, rỉ sét hoặc mảnh cặn có thể mắc lại tại bề mặt làm kín của van. Khi đóng van, cặn này có thể làm van đóng không kín, gây rò nước nhỏ nhưng kéo dài.

Hiện tượng này thường gặp ở các hệ thống đường ống cũ, nước có nhiều cặn hoặc vừa sửa chữa cải tạo. Nếu sau khi xả van vẫn rò, cần thao tác đóng mở nhẹ vài lần để dòng nước cuốn cặn ra ngoài. Nếu vẫn không kín, cần kiểm tra bên trong theo điều kiện thực tế.

Để hạn chế lỗi này, nên xả cặn theo quy trình, không đóng van quá vội khi dòng nước còn nhiều cặn lớn. Sau khi nước xả trong hơn, mới đóng van lại và kiểm tra rò rỉ.

Có nên dùng Y lọc AUT trong hệ thống nhiều cặn không?

Y lọc AUT rất nên được cân nhắc trước các thiết bị quan trọng như máy bơm, đồng hồ, van điều khiển, van giảm áp hoặc thiết bị trao đổi nhiệt. Tuy nhiên, Y lọc không thay thế hoàn toàn cho điểm xả đáy, vì Y lọc giữ cặn tại lưới lọc, còn van xả đáy giúp loại bỏ cặn lắng tại vị trí thấp của đường ống.

Trong hệ thống nhiều cặn, nên kết hợp cả hai: điểm xả cặn tại vị trí thấp và Y lọc tại vị trí bảo vệ thiết bị. Như vậy, cặn lớn hoặc bùn lắng được xả ra ngoài, còn cặn nhỏ đi theo dòng nước sẽ được Y lọc giữ lại trước khi vào thiết bị.

Khi lắp Y lọc AUT, cần chừa không gian tháo nắp lọc. Nếu lưới lọc bị đầy mà không vệ sinh, hệ thống có thể bị tụt áp, nước yếu hoặc máy bơm làm việc nặng hơn.

Chú ý van xả đáy tại bể chứa nước

Với bể chứa, van xả đáy AUT nên được bố trí tại vị trí thấp để xả cặn, vệ sinh bể hoặc tháo nước khi cần sửa chữa. Đường xả đáy cần có van khóa chắc chắn, dễ thao tác và không bị chôn lấp hoặc che kín.

Nếu bể chứa có nhiều cặn, nên định kỳ mở xả để tránh bùn lắng quá dày. Tuy nhiên, trước khi xả cần kiểm tra điểm thoát nước, tránh xả làm ngập phòng kỹ thuật hoặc khu vực xung quanh.

Van xả đáy bể chứa ít vận hành nhưng rất quan trọng. Vì vậy, cần vận hành thử định kỳ để tránh kẹt khi cần vệ sinh bể.

Chú ý van xả cặn trên tuyến ống dài

Trên tuyến ống dài, cặn có thể lắng ở nhiều vị trí khác nhau, nhất là đoạn thấp, cuối tuyến hoặc vị trí dòng chảy yếu. Nếu chỉ xả ở một điểm cuối tuyến, chưa chắc toàn bộ cặn trong hệ thống được loại bỏ.

Do đó, tuyến ống dài nên có các điểm xả cặn theo từng đoạn nếu thiết kế yêu cầu. Van AUT tại các điểm này cần dễ tiếp cận, có hố van hoặc hộp bảo vệ và có đường thoát nước rõ ràng.

Ngoài ra, cần đánh dấu vị trí từng van xả để đội vận hành biết điểm nào cần mở khi súc rửa tuyến, thử áp hoặc bảo trì.

Chú ý an toàn khi thao tác van xả

Khi mở van xả đáy, nước có thể mang theo cặn, bùn và áp lực lớn. Người vận hành cần mở từ từ, đứng ở vị trí an toàn và tránh hướng nước phun trực tiếp. Không nên mở đột ngột van xả trên tuyến còn áp cao.

Nếu van lâu ngày không vận hành, cần thao tác nhẹ nhàng, không dùng lực quá mạnh ngay từ đầu. Nếu tay quay hoặc tay gạt bị kẹt, cần kiểm tra nguyên nhân thay vì cố vặn, vì có thể làm hỏng ty van hoặc bộ phận vận hành.

Sau khi xả, cần kiểm tra van có đóng kín không, mặt bích có rò không và khu vực thoát nước có bị tắc do cặn không.

Chú ý không gian bảo trì và vệ sinh khu vực xả

Van xả đáy thường được lắp ở vị trí thấp, gần nền, trong hố van hoặc khu vực khó thao tác. Nếu không tính trước không gian bảo trì, sau này việc đóng mở, thay van, siết bulong hoặc xử lý rò rỉ sẽ rất khó khăn.

Cần chừa đủ khoảng trống để thao tác tay quay, tay gạt, tháo mặt bích và vệ sinh cặn quanh van. Với hố van, cần có nắp an toàn, thoát nước tốt và không để bùn đất lấp kín van.

Nếu van xả đặt trong tầng hầm hoặc phòng kỹ thuật, cần đảm bảo khi mở xả không làm nước bắn vào thiết bị điện, tủ điều khiển hoặc máy móc xung quanh.

Checklist chọn và lắp van AUT cho xả đáy, xả cặn

Những lỗi thường gặp khi bố trí van xả đáy, xả cặn

Lỗi đầu tiên là đặt van xả không đúng điểm thấp, khiến cặn vẫn nằm lại trong đường ống. Lỗi thứ hai là chọn van xả quá nhỏ, làm dòng xả yếu và không kéo được cặn ra ngoài.

Lỗi thứ ba là không có đường thoát nước phù hợp, khiến khi mở van xả gây ngập hố van, phòng kỹ thuật hoặc khu vực vận hành. Lỗi thứ tư là để van xả lâu ngày không vận hành, khi cần mở thì van bị kẹt.

Lỗi thứ năm là đóng van ngay khi nước còn nhiều cặn lớn, khiến cặn mắc vào bề mặt làm kín và gây rò sau khi đóng. Đây là lỗi rất thường gặp ở các hệ thống nước có nhiều cặn hoặc đường ống cũ.

Kết luận

Van AUT trong hệ thống xả đáy, xả cặn đường ống cần được chọn theo vị trí lắp, mức độ cặn, DN, áp lực, loại van, đường thoát nước và khả năng bảo trì. Vị trí xả nên đặt tại điểm thấp, cuối tuyến, đáy bể hoặc nơi dễ lắng cặn. Van cổng AUT và van bướm AUT có thể được dùng tùy kích cỡ và không gian lắp đặt.

Khi vận hành, cần mở van từ từ, kiểm soát áp lực, đảm bảo nước xả thoát an toàn và kiểm tra van có đóng kín sau khi xả hay không. Với hệ thống nhiều cặn, nên kết hợp điểm xả cặn với Y lọc AUT để vừa xả cặn lắng, vừa bảo vệ thiết bị quan trọng phía sau.

Nếu hệ thống có nhiều cặn, mạt hàn, rỉ sét hoặc rác nhỏ cần bảo vệ máy bơm, đồng hồ và thiết bị phía sau, bạn có thể tham khảo thêm nhóm Y lọc AUT ↗ để chọn đúng kích cỡ, áp lực và kiểu kết nối phù hợp.
