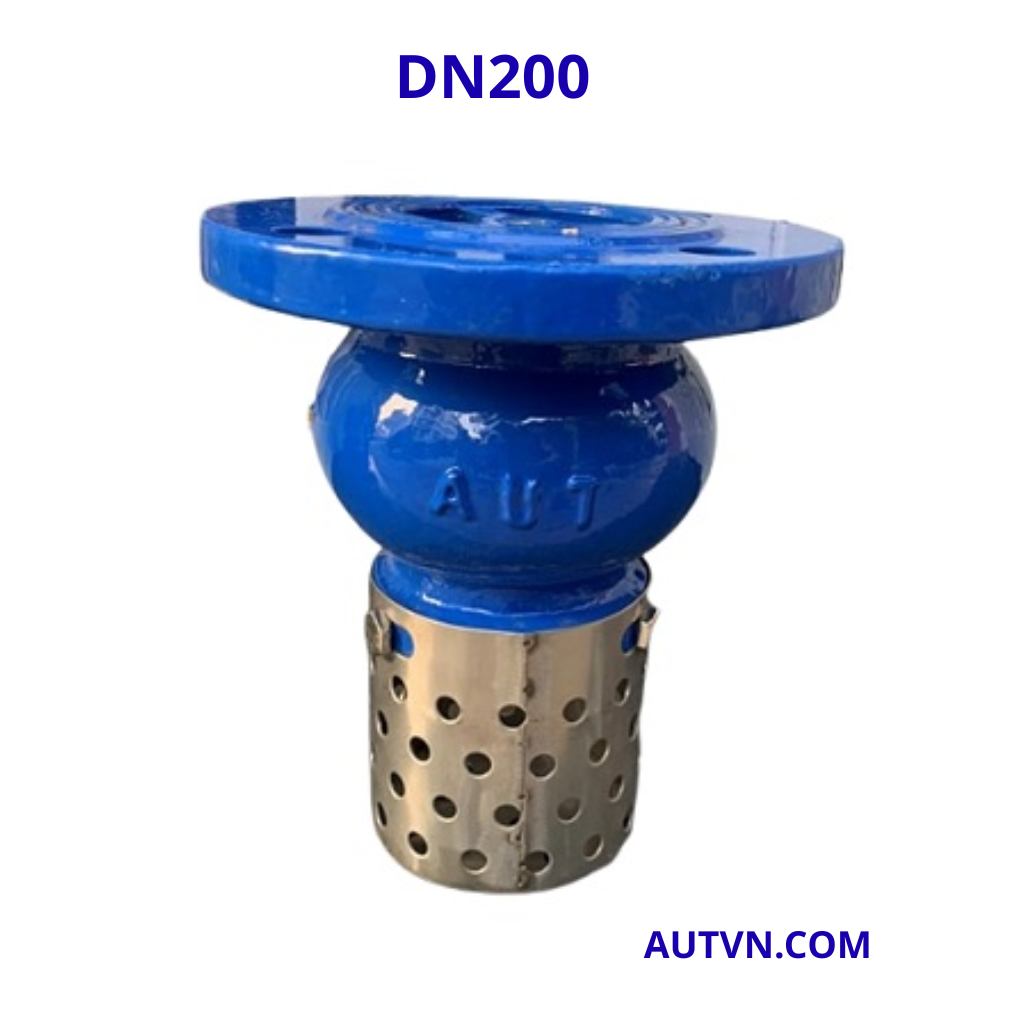

Rọ bơm AUT DN200 là gì?
Rọ bơm AUT DN200 là thiết bị được lắp tại đầu hút của đường ống bơm, thường đặt dưới bể nước, hồ chứa, ao, giếng hoặc đường hút của trạm bơm. Sản phẩm có chức năng chính là cho nước đi vào theo một chiều, giữ lại nước trong đường ống sau khi máy bơm dừng và ngăn rác thô đi vào buồng bơm.
Dòng rọ bơm này thuộc model AUT FIG04 – Foot Valve Flanged End, nghĩa là rọ bơm dạng mặt bích. Khi máy bơm hoạt động, lực hút tạo ra dòng chảy đi qua lưới lọc, đẩy đĩa van mở để nước đi vào đường ống. Khi máy bơm dừng, đĩa van sẽ đóng lại nhờ trọng lượng, lò xo và áp lực nước phía trên, giúp giữ nước mồi trong ống hút và hạn chế tình trạng máy bơm phải mồi lại nhiều lần.
Với kích cỡ DN200 – 8 inch, rọ bơm AUT DN200 phù hợp cho các hệ thống bơm lưu lượng lớn như trạm cấp nước, hệ thống PCCC, nhà máy xử lý nước, bơm nước thô, bơm tuần hoàn và các công trình công nghiệp cần đầu hút ổn định, giảm nguy cơ hút rác vào máy bơm.
Với thiết kế mặt bích chắc chắn và lưới lọc inox bảo vệ đầu hút, rọ bơm AUT DN200 thường được sử dụng cho các hệ thống bơm có lưu lượng lớn, cần hạn chế tụt nước mồi và bảo vệ máy bơm khỏi rác, cặn, lá cây hoặc dị vật trong nguồn nước. Khách hàng đang cần chọn đúng dòng rọ hút cho hệ thống bơm có thể tham khảo thêm nhóm rọ bơm AUT để đối chiếu kích cỡ, kiểu kết nối và thông số lắp đặt phù hợp.
Kích cỡ DN200 phù hợp với hệ thống nào?
DN200 là kích cỡ danh nghĩa của rọ bơm, tương đương khoảng 8 inch. Đây là size lớn, thường được dùng cho các tuyến hút chính, trạm bơm công suất lớn hoặc hệ thống có nhu cầu lấy nước với lưu lượng cao. So với các size nhỏ như DN100, DN125 hoặc DN150, rọ bơm DN200 cần không gian lắp đặt rộng hơn, đường ống hút lớn hơn và mặt bích phải đồng bộ đúng tiêu chuẩn.
Một số cách gọi thường gặp của sản phẩm:
- Rọ bơm AUT DN200.
- Rọ hút AUT DN200.
- Rọ bơm mặt bích AUT DN200.
- Foot valve AUT DN200.
- Rọ bơm gang AUT DN200.
- Rọ hút nước mặt bích AUT 8 inch.
Theo bảng kích thước catalogue, rọ bơm AUT DN200 có kích thước H = 470 mm, ØB = 268 mm, ØK = 295 mm, ØD = 340 mm, số lỗ bích 12-Ø23, thông số C = 20 mm và f = 3 mm. Khi chọn mua, cần kiểm tra đúng tiêu chuẩn mặt bích, khoảng không gian lắp đặt dưới bể và kích thước đầu hút để tránh sai lệch khi thi công.
Cấu tạo và vật liệu của rọ bơm AUT DN200
Rọ bơm AUT DN200 có cấu tạo gồm thân van, đĩa van, gioăng làm kín, lò xo, trục vít, lưới lọc, bu lông, ê-cu và các vòng đệm liên kết. Cấu tạo này giúp sản phẩm vừa đóng vai trò van một chiều ở đầu hút, vừa lọc rác thô trước khi nước đi vào hệ thống bơm.
- Thân rọ bơm: Làm bằng gang cầu Ductile Iron GGG50, có độ bền cơ học tốt, phù hợp cho hệ thống nước và trạm bơm.
- Guide seat: Làm bằng gang cầu GGG50, hỗ trợ dẫn hướng và ổn định quá trình đóng mở của cụm đĩa van.
- Gasket: Vật liệu PTFE, hỗ trợ làm kín tại vị trí lắp ghép.
- Lead screw: Làm bằng inox SS420, tăng độ cứng và khả năng chịu lực cho cụm cơ cấu bên trong.
- Spring: Làm bằng inox SS304, hỗ trợ đĩa van đóng lại sau khi máy bơm dừng.
- Valve plate: Làm bằng gang cầu bọc cao su EPDM, giúp đóng kín tốt hơn và hạn chế nước chảy ngược.
- Sealing ring: Làm bằng brass, hỗ trợ khả năng làm kín tại vị trí tiếp xúc.
- Filter screen: Làm bằng inox SS304, dùng để chắn rác, lá cây, cặn thô và dị vật trước khi nước vào máy bơm.
- Bolt, nut, washer: Theo catalogue sử dụng vật liệu inox, hỗ trợ liên kết các chi tiết chắc chắn trong quá trình vận hành.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | AUT FIG04 |
| Tên dòng sản phẩm | Foot Valve – Flanged End |
| Kích thước | DN200 – 8 inch |
| Kiểu van | Rọ bơm / foot valve |
| Kiểu kết nối | Mặt bích |
| Dải kích cỡ catalogue | DN50 – DN400 |
| Áp lực làm việc | PN10 – PN16 |
| Tiêu chuẩn thiết kế | EN 1092-2 |
| Tiêu chuẩn mặt bích | BS 4504 |
| Tiêu chuẩn kiểm tra | BS 6755 |
| Pressure class | PN10 / PN16 |
| Bảo vệ bề mặt | Electrostatic Powder Epoxy |
| Thân van | Ductile Iron – GGG50 |
| Guide seat | Ductile Iron – GGG50 |
| Gasket | PTFE |
| Lead screw | Stainless Steel SS420 |
| Spring | Stainless Steel SS304 |
| Valve plate | Ductile Iron covered with rubber – DI + EPDM |
| Sealing ring | Brass |
| Filter screen | Stainless Steel SS304 |
| Kích thước H | 470 mm |
| Kích thước ØB | 268 mm |
| Kích thước ØK | 295 mm |
| Kích thước ØD | 340 mm |
| Số lỗ bích | 12-Ø23 |
| Kích thước C | 20 mm |
| Kích thước f | 3 mm |
| Xuất xứ | AUT – Malaysia |
| Hồ sơ đi kèm | CO, CQ, Invoice, Packing list |
Ưu điểm của rọ bơm AUT DN200
Rọ bơm AUT DN200 được lựa chọn cho các hệ thống bơm lớn nhờ khả năng giữ nước mồi, ngăn dòng chảy ngược và bảo vệ máy bơm khỏi rác thô. Với kích cỡ DN200, sản phẩm phù hợp cho các tuyến hút có lưu lượng cao và yêu cầu độ ổn định tốt trong quá trình vận hành.
- Giữ nước mồi cho máy bơm: Khi bơm dừng, đĩa van đóng lại giúp hạn chế nước tụt ngược về nguồn.
- Ngăn dòng chảy ngược: Hoạt động giống một van một chiều tại đầu hút, giúp hệ thống bơm vận hành ổn định hơn.
- Lọc rác thô trước khi vào bơm: Lưới lọc inox SS304 giúp hạn chế lá cây, cặn lớn hoặc dị vật đi vào buồng bơm.
- Kết nối mặt bích chắc chắn: Phù hợp cho tuyến hút DN200, dễ lắp đặt và tháo bảo trì khi cần.
- Thân gang cầu GGG50: Có độ bền cơ học tốt, phù hợp cho hệ thống nước, trạm bơm và công trình công nghiệp.
- Đĩa van bọc EPDM: Hỗ trợ đóng kín tốt hơn, giảm nguy cơ tụt nước mồi sau khi máy bơm dừng.
- Lò xo inox SS304: Giúp cụm đĩa van đóng ổn định hơn trong quá trình vận hành.
- Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu nghiệm thu.
Khi nào nên chọn rọ bơm AUT DN200?
Rọ bơm AUT DN200 nên được chọn khi hệ thống sử dụng đường ống hút DN200, cần giữ nước mồi cho máy bơm và hạn chế rác thô đi vào thiết bị. Đây là lựa chọn phù hợp cho các công trình có trạm bơm lớn, hệ thống cấp nước, PCCC hoặc xử lý nước.
Nên chọn sản phẩm này khi:
- Tuyến hút sử dụng kích cỡ DN200 – 8 inch.
- Hệ thống cần rọ bơm kết nối mặt bích chắc chắn.
- Máy bơm cần giữ nước mồi sau khi dừng.
- Nguồn nước có nguy cơ lẫn rác thô, lá cây, cặn lớn hoặc dị vật.
- Hệ thống làm việc với nước sạch, nước thô, nước kỹ thuật hoặc nước cấp thoát thông dụng.
- Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
- Cần thiết bị có lưới lọc inox và thân gang cầu bền chắc.
Không nên dùng rọ bơm cho môi trường hóa chất mạnh, nước có độ ăn mòn cao, bùn đặc hoặc lưu chất nhiều sợi nếu chưa kiểm tra kỹ độ phù hợp của vật liệu gang cầu, EPDM, PTFE và inox bên trong.
Ứng dụng thực tế của rọ bơm AUT DN200
Rọ bơm AUT DN200 được sử dụng phổ biến trong các hệ thống bơm nước có yêu cầu giữ nước mồi và lọc rác đầu hút. Với thiết kế mặt bích, sản phẩm phù hợp cho các công trình dân dụng, công nghiệp và hạ tầng có đường ống hút lớn.
Các ứng dụng phổ biến gồm:
- Trạm bơm cấp nước sạch.
- Hệ thống bơm nước thô trong nhà máy.
- Hệ thống PCCC dùng bơm hút nước từ bể chứa.
- Nhà máy xử lý nước, nước tuần hoàn, nước kỹ thuật.
- Hệ thống bơm tưới tiêu, thủy lợi, cấp nước sản xuất.
- Đường ống hút tại hồ chứa, bể ngầm, bể nước kỹ thuật.
- Các tuyến bơm cần hạn chế tụt nước mồi và bảo vệ cánh bơm.
Lưu ý khi chọn mua rọ bơm AUT DN200
Khi chọn rọ bơm AUT DN200, khách hàng cần kiểm tra đúng kích cỡ, tiêu chuẩn mặt bích, điều kiện nguồn nước và vị trí lắp đặt. Với size DN200, sản phẩm có kích thước lớn nên cần đối chiếu bản vẽ trước khi thi công để tránh sai lệch mặt bích hoặc thiếu không gian lắp đặt.
- Kiểm tra đúng kích cỡ đường ống hút là DN200 – 8 inch.
- Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
- Kiểm tra kích thước mặt bích ØD 340 mm, ØK 295 mm, 12-Ø23.
- Đảm bảo chiều cao lắp đặt phù hợp với kích thước H = 470 mm.
- Kiểm tra nguồn nước có nhiều rác, cặn hoặc dị vật hay không.
- Chọn vị trí lắp sao cho lưới lọc luôn ngập nước khi vận hành.
- Nên bố trí khoảng trống xung quanh để dễ vệ sinh lưới lọc.
- Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.
Lưu ý khi lắp đặt và bảo trì
Rọ bơm AUT DN200 cần được lắp đúng tại đầu hút của máy bơm, đảm bảo lưới lọc được đặt trong nguồn nước và không bị tắc nghẽn bởi bùn, rác hoặc dị vật. Nếu lắp sai vị trí, đặt quá sát đáy bể hoặc không vệ sinh định kỳ, máy bơm có thể bị thiếu nước, tụt nước mồi hoặc giảm hiệu suất hút.
- Lắp rọ bơm ở đầu hút, đúng chiều dòng chảy vào máy bơm.
- Đảm bảo rọ bơm luôn ngập trong nước khi hệ thống vận hành.
- Không đặt lưới lọc quá sát đáy bể để tránh hút bùn, cát và cặn nặng.
- Căn chỉnh mặt bích đồng tâm, đặt gioăng đúng vị trí trước khi siết bulong.
- Siết bulong đều theo đường chéo, không siết lệch một phía.
- Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn và giảm lưu lượng hút.
- Kiểm tra đĩa van, lò xo, gioăng và các chi tiết làm kín nếu có hiện tượng tụt nước mồi.
- Nếu nguồn nước nhiều rác, nên tăng tần suất kiểm tra lưới lọc.
- Khi bảo trì, cần cô lập hệ thống và đảm bảo an toàn trước khi tháo rọ bơm.
Câu hỏi thường gặp về rọ bơm AUT DN200
Khách hàng có thể xem thêm các kích cỡ khác trong danh mục rọ bơm AUT để lựa chọn đúng size theo đường ống hút, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van dùng cho hệ thống nước, trạm bơm hoặc PCCC, có thể xem nhóm van công nghiệp AUT để chọn thêm sản phẩm phù hợp.
