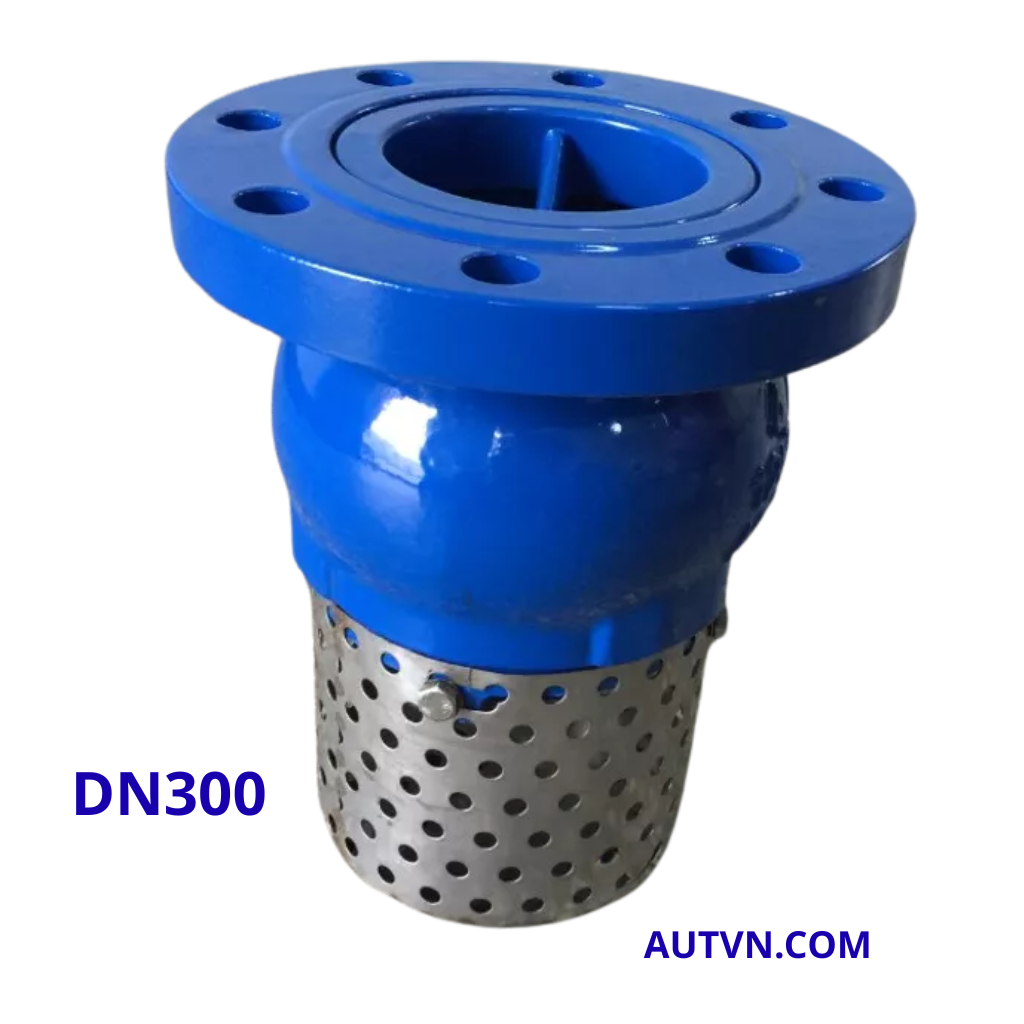

Rọ bơm AUT DN300 là gì?
Rọ bơm AUT DN300 là thiết bị lắp ở đầu hút của đường ống bơm, thường đặt trong bể chứa, bể ngầm, hồ nước, ao kỹ thuật hoặc vị trí hút nước của trạm bơm. Sản phẩm có vai trò giữ nước mồi trong đường ống sau khi máy bơm dừng, đồng thời ngăn rác thô, cặn lớn, lá cây hoặc dị vật đi vào buồng bơm.
Dòng rọ bơm này thuộc model AUT FIG04 – Foot Valve Flanged End, tức rọ bơm dạng mặt bích. Khi máy bơm hoạt động, lực hút sẽ kéo nước đi qua lưới lọc inox, sau đó đẩy đĩa van mở để nước đi vào đường ống hút. Khi máy bơm dừng, đĩa van đóng lại để hạn chế nước tụt ngược về nguồn, giúp máy bơm dễ khởi động lại hơn và giảm tình trạng phải mồi nước nhiều lần.
Với kích cỡ DN300 – 12 inch, rọ bơm AUT DN300 phù hợp cho các hệ thống bơm có lưu lượng lớn như trạm cấp nước, hệ thống PCCC, nhà máy xử lý nước, bơm nước thô, bơm tuần hoàn, thủy lợi và các công trình công nghiệp cần đầu hút ổn định, chắc chắn và dễ bảo trì.
Với kích cỡ DN300, sản phẩm thường được sử dụng cho các tuyến hút chính, trạm bơm công suất lớn, hệ thống cấp nước tập trung hoặc các công trình cần lượng nước hút ổn định trong thời gian dài. Khách hàng đang cần chọn đúng dòng rọ hút cho hệ thống bơm có thể tham khảo thêm nhóm rọ bơm AUT để đối chiếu kích cỡ, kiểu kết nối và thông số lắp đặt phù hợp.
Kích cỡ DN300 phù hợp với hệ thống nào?
DN300 là kích cỡ danh nghĩa của rọ bơm, tương đương khoảng 12 inch. Đây là size lớn, thường dùng cho các tuyến hút chính, trạm bơm công suất cao hoặc hệ thống cần lấy nước với lưu lượng lớn. So với DN200 và DN250, rọ bơm DN300 có kích thước lớn hơn, cần không gian lắp đặt rộng hơn và phải được đối chiếu kỹ mặt bích trước khi thi công.
Một số cách gọi thường gặp của sản phẩm:
- Rọ bơm AUT DN300.
- Rọ hút AUT DN300.
- Rọ bơm mặt bích AUT DN300.
- Foot valve AUT DN300.
- Rọ bơm gang AUT DN300.
- Rọ hút nước mặt bích AUT 12 inch.
Theo bảng kích thước catalogue, rọ bơm AUT DN300 có kích thước H = 653 mm, ØB = 373 mm, ØK = 410 mm, ØD = 460 mm, số lỗ bích 16-Ø28, thông số C = 26.5 mm và f = 3 mm. Khi chọn mua, cần kiểm tra đúng tiêu chuẩn mặt bích, kích thước đầu hút, khoảng không gian đặt rọ và độ ngập nước thực tế trong bể hoặc hồ chứa.
Cấu tạo và vật liệu của rọ bơm AUT DN300
Rọ bơm AUT DN300 có cấu tạo gồm thân rọ, đĩa van, gioăng làm kín, lò xo, trục vít, lưới lọc, bu lông, ê-cu và các vòng đệm liên kết. Cấu tạo này giúp sản phẩm vừa đóng vai trò van một chiều tại đầu hút, vừa bảo vệ máy bơm khỏi rác thô trong nguồn nước.
- Thân rọ bơm: Làm bằng gang cầu Ductile Iron GGG50, có độ bền cơ học tốt, phù hợp cho hệ thống nước và trạm bơm.
- Guide seat: Làm bằng gang cầu GGG50, hỗ trợ dẫn hướng và ổn định cụm đĩa van khi đóng mở.
- Gasket: Vật liệu PTFE, hỗ trợ làm kín tại vị trí lắp ghép.
- Lead screw: Làm bằng inox SS420, có độ cứng tốt, hỗ trợ cụm cơ cấu bên trong hoạt động ổn định.
- Spring: Làm bằng inox SS304, hỗ trợ đĩa van đóng lại sau khi máy bơm dừng.
- Valve plate: Làm bằng gang cầu bọc cao su EPDM, giúp tăng khả năng đóng kín và hạn chế nước chảy ngược.
- Sealing ring: Làm bằng brass, hỗ trợ khả năng làm kín tại vị trí tiếp xúc.
- Filter screen: Làm bằng inox SS304, dùng để chắn rác, lá cây, cặn thô và dị vật trước khi nước đi vào máy bơm.
- Bolt, nut, washer: Theo catalogue sử dụng vật liệu inox, giúp liên kết các chi tiết chắc chắn trong quá trình vận hành.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | AUT FIG04 |
| Tên dòng sản phẩm | Foot Valve – Flanged End |
| Kích thước | DN300 – 12 inch |
| Kiểu van | Rọ bơm / Foot valve |
| Kiểu kết nối | Mặt bích |
| Dải kích cỡ catalogue | DN50 – DN400 |
| Áp lực làm việc | PN10 – PN16 |
| Tiêu chuẩn thiết kế | EN 1092-2 |
| Tiêu chuẩn mặt bích | BS 4504 |
| Tiêu chuẩn kiểm tra | BS 6755 |
| Pressure class | PN10 / PN16 |
| Bảo vệ bề mặt | Electrostatic Powder Epoxy |
| Thân van | Ductile Iron – GGG50 |
| Guide seat | Ductile Iron – GGG50 |
| Gasket | PTFE |
| Lead screw | Stainless Steel SS420 |
| Spring | Stainless Steel SS304 |
| Valve plate | Ductile Iron covered with rubber – DI + EPDM |
| Sealing ring | Brass |
| Filter screen | Stainless Steel SS304 |
| Kích thước H | 653 mm |
| Kích thước ØB | 373 mm |
| Kích thước ØK | 410 mm |
| Kích thước ØD | 460 mm |
| Số lỗ bích | 16-Ø28 |
| Kích thước C | 26.5 mm |
| Kích thước f | 3 mm |
| Xuất xứ | AUT – Malaysia |
| Hồ sơ đi kèm | CO, CQ, Invoice, Packing list |
Ưu điểm của rọ bơm AUT DN300
Rọ bơm AUT DN300 được lựa chọn cho các hệ thống bơm lớn nhờ khả năng giữ nước mồi, ngăn dòng chảy ngược và bảo vệ máy bơm khỏi rác thô. Với kích cỡ DN300, sản phẩm phù hợp cho các tuyến hút lưu lượng cao, nơi yêu cầu đầu hút ổn định và hạn chế tối đa tình trạng máy bơm bị thiếu nước đầu vào.
- Giữ nước mồi cho máy bơm: Khi bơm dừng, đĩa van đóng lại giúp hạn chế nước tụt ngược về bể hoặc nguồn hút.
- Ngăn dòng chảy ngược: Hoạt động như một van một chiều tại đầu hút, giúp hệ thống bơm vận hành ổn định hơn.
- Lọc rác thô trước khi vào bơm: Lưới lọc inox SS304 giúp hạn chế lá cây, cặn lớn hoặc dị vật đi vào buồng bơm.
- Phù hợp tuyến hút DN300: Size 12 inch đáp ứng tốt cho trạm bơm công suất lớn, hệ cấp nước chính, xử lý nước và PCCC.
- Kết nối mặt bích chắc chắn: Dễ lắp đặt, dễ tháo kiểm tra và phù hợp với các công trình cần nghiệm thu kỹ thuật.
- Thân gang cầu GGG50: Có độ bền cơ học tốt, phù hợp cho hệ thống nước và các công trình công nghiệp.
- Đĩa van bọc EPDM: Hỗ trợ đóng kín tốt hơn, giảm nguy cơ tụt nước mồi sau khi máy bơm dừng.
- Lớp phủ epoxy tĩnh điện: Giúp bảo vệ bề mặt thân van tốt hơn trong môi trường nước thông dụng.
Khi nào nên chọn rọ bơm AUT DN300?
Rọ bơm AUT DN300 nên được chọn khi hệ thống sử dụng đường ống hút DN300, cần giữ nước mồi cho máy bơm và hạn chế rác thô đi vào thiết bị. Đây là lựa chọn phù hợp cho các công trình có trạm bơm lớn, hệ thống cấp nước công nghiệp, bơm PCCC, xử lý nước hoặc tuyến hút nước thô có lưu lượng cao.
Nên chọn sản phẩm này khi:
- Tuyến hút sử dụng kích cỡ DN300 – 12 inch.
- Hệ thống cần rọ bơm kết nối mặt bích chắc chắn.
- Máy bơm cần giữ nước mồi sau khi dừng.
- Nguồn nước có nguy cơ lẫn rác thô, lá cây, cặn lớn hoặc dị vật.
- Hệ thống làm việc với nước sạch, nước thô, nước kỹ thuật hoặc nước cấp thoát thông dụng.
- Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
- Cần thiết bị có lưới lọc inox, thân gang cầu và đĩa van bọc EPDM.
Không nên dùng rọ bơm cho môi trường hóa chất mạnh, nước có độ ăn mòn cao, bùn đặc hoặc lưu chất nhiều sợi nếu chưa kiểm tra kỹ độ phù hợp của vật liệu gang cầu, EPDM, PTFE và inox bên trong.
Ứng dụng thực tế của rọ bơm AUT DN300
Rọ bơm AUT DN300 được sử dụng phổ biến trong các hệ thống bơm nước có yêu cầu giữ nước mồi và lọc rác đầu hút. Với kết nối mặt bích và kích cỡ lớn, sản phẩm phù hợp cho các công trình dân dụng, công nghiệp và hạ tầng có đường ống hút lưu lượng cao.
Các ứng dụng phổ biến gồm:
- Trạm bơm cấp nước sạch công suất lớn.
- Hệ thống bơm nước thô trong nhà máy.
- Hệ thống PCCC dùng bơm hút nước từ bể chứa.
- Nhà máy xử lý nước, nước tuần hoàn, nước kỹ thuật.
- Hệ thống bơm tưới tiêu, thủy lợi, cấp nước sản xuất.
- Đường ống hút tại hồ chứa, bể ngầm, bể nước kỹ thuật.
- Các tuyến bơm cần hạn chế tụt nước mồi và bảo vệ cánh bơm.
Lưu ý khi chọn mua rọ bơm AUT DN300
Khi chọn rọ bơm AUT DN300, khách hàng cần kiểm tra đúng kích cỡ, tiêu chuẩn mặt bích, điều kiện nguồn nước và vị trí lắp đặt. Với size DN300, sản phẩm có kích thước lớn nên cần đối chiếu kỹ bản vẽ trước khi thi công để tránh sai lệch mặt bích hoặc thiếu không gian lắp đặt dưới bể.
- Kiểm tra đúng kích cỡ đường ống hút là DN300 – 12 inch.
- Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
- Kiểm tra kích thước mặt bích ØD 460 mm, ØK 410 mm, 16-Ø28.
- Đảm bảo chiều cao lắp đặt phù hợp với kích thước H = 653 mm.
- Kiểm tra nguồn nước có nhiều rác, cặn, bùn hoặc dị vật hay không.
- Chọn vị trí lắp sao cho lưới lọc luôn ngập nước khi vận hành.
- Không đặt rọ bơm quá sát đáy bể để tránh hút bùn, cát và cặn nặng.
- Nên bố trí khoảng trống xung quanh để dễ vệ sinh lưới lọc.
- Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.
Lưu ý khi lắp đặt và bảo trì
Rọ bơm AUT DN300 cần được lắp đúng tại đầu hút của máy bơm, đảm bảo lưới lọc được đặt trong nguồn nước và không bị tắc nghẽn bởi bùn, rác hoặc dị vật. Nếu lắp sai vị trí, đặt quá sát đáy bể hoặc không vệ sinh định kỳ, máy bơm có thể bị thiếu nước, tụt nước mồi hoặc giảm hiệu suất hút.
- Lắp rọ bơm ở đầu hút, đúng chiều dòng chảy vào máy bơm.
- Đảm bảo rọ bơm luôn ngập trong nước khi hệ thống vận hành.
- Không đặt lưới lọc quá sát đáy bể để tránh hút bùn, cát và cặn nặng.
- Căn chỉnh mặt bích đồng tâm, đặt gioăng đúng vị trí trước khi siết bulong.
- Siết bulong đều theo đường chéo, không siết lệch một phía.
- Với DN300, nên chuẩn bị thiết bị nâng hạ và không gian thao tác phù hợp.
- Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn và giảm lưu lượng hút.
- Kiểm tra đĩa van, lò xo, gioăng và các chi tiết làm kín nếu có hiện tượng tụt nước mồi.
- Nếu nguồn nước nhiều rác, nên tăng tần suất kiểm tra lưới lọc.
- Khi bảo trì, cần cô lập hệ thống và đảm bảo an toàn trước khi tháo rọ bơm.
Câu hỏi thường gặp về rọ bơm AUT DN300
Khách hàng có thể xem thêm các kích cỡ khác trong danh mục rọ bơm AUT để lựa chọn đúng size theo đường ống hút, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van dùng cho hệ thống nước, trạm bơm hoặc PCCC, có thể xem nhóm van công nghiệp AUT để chọn thêm sản phẩm phù hợp.
