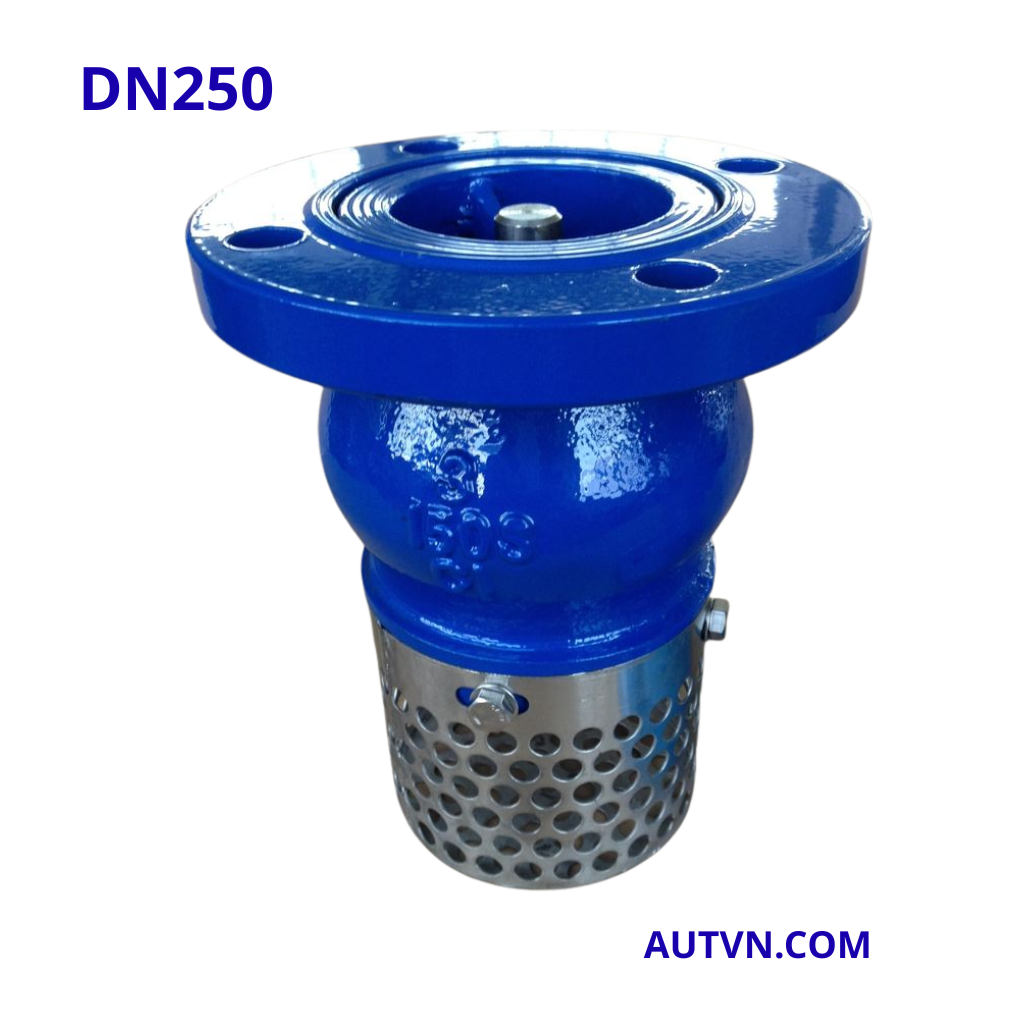

Rọ bơm AUT DN250 là gì?
Rọ bơm AUT DN250 là thiết bị lắp ở đầu hút của máy bơm, thường đặt trong bể chứa, hồ nước, bể ngầm, ao hồ kỹ thuật hoặc tuyến hút nước của trạm bơm. Sản phẩm có hai nhiệm vụ chính: thứ nhất là hoạt động như một van một chiều để giữ nước trong đường ống hút sau khi máy bơm dừng; thứ hai là dùng lưới lọc để ngăn rác thô, lá cây, cặn lớn hoặc dị vật đi vào buồng bơm.
Dòng rọ bơm này thuộc model AUT FIG04 – Foot Valve Flanged End, nghĩa là rọ bơm dạng mặt bích. Khi máy bơm hoạt động, lực hút sẽ kéo nước đi qua lưới lọc, sau đó đẩy đĩa van mở để nước đi vào đường ống. Khi máy bơm dừng, đĩa van sẽ đóng lại, giúp hạn chế nước trong ống hút tụt ngược về nguồn. Nhờ đó, máy bơm dễ khởi động lại hơn, giảm tình trạng phải mồi nước nhiều lần và hỗ trợ hệ thống vận hành ổn định hơn.
Với kích cỡ DN250 – 10 inch, rọ bơm AUT DN250 thường được sử dụng cho các hệ thống bơm lưu lượng lớn như trạm cấp nước, hệ thống PCCC, nhà máy xử lý nước, tuyến hút nước thô, bơm tuần hoàn và các công trình công nghiệp cần đầu hút ổn định, chắc chắn, dễ kiểm tra và bảo trì.
Với kích cỡ DN250, sản phẩm thường được dùng cho các tuyến hút chính, trạm bơm công suất lớn hoặc hệ thống cần duy trì nước mồi ổn định sau khi máy bơm dừng. Khách hàng đang cần chọn đúng dòng rọ hút cho hệ thống bơm có thể tham khảo thêm nhóm rọ bơm AUT để đối chiếu kích cỡ, kiểu kết nối và thông số lắp đặt phù hợp.
Kích cỡ DN250 phù hợp với hệ thống nào?
DN250 là kích cỡ danh nghĩa của rọ bơm, tương đương khoảng 10 inch. Đây là size lớn, thường được dùng cho các tuyến hút chính hoặc các trạm bơm có công suất cao hơn nhóm DN150, DN200. Với đường kính lớn, rọ bơm DN250 cần được lắp đặt tại vị trí có đủ không gian, đảm bảo lưới lọc luôn ngập nước và không bị che lấp bởi bùn, rác hoặc vật cản dưới đáy bể.
Một số cách gọi thường gặp của sản phẩm:
- Rọ bơm AUT DN250.
- Rọ hút AUT DN250.
- Rọ bơm mặt bích AUT DN250.
- Foot valve AUT DN250.
- Rọ bơm gang AUT DN250.
- Rọ hút nước mặt bích AUT 10 inch.
Theo bảng kích thước catalogue, rọ bơm AUT DN250 có kích thước H = 568 mm, ØB = 318 mm, ØK = 355 mm, ØD = 405 mm, số lỗ bích 12-Ø28, thông số C = 24.5 mm và f = 3 mm. Khi chọn mua, cần đối chiếu đúng tiêu chuẩn mặt bích, không gian lắp đặt và kích thước đầu hút để tránh sai lệch khi thi công.
Cấu tạo và vật liệu của rọ bơm AUT DN250
Rọ bơm AUT DN250 có cấu tạo gồm thân rọ, đĩa van, gioăng làm kín, lò xo, trục vít, lưới lọc, bu lông, ê-cu và các vòng đệm liên kết. Cấu tạo này giúp sản phẩm vừa làm nhiệm vụ giữ nước mồi như van một chiều, vừa lọc rác thô trước khi nước đi vào máy bơm.
- Thân rọ bơm: Làm bằng gang cầu Ductile Iron GGG50, có độ bền cơ học tốt, phù hợp cho hệ thống nước và trạm bơm.
- Guide seat: Làm bằng gang cầu GGG50, hỗ trợ dẫn hướng và ổn định quá trình đóng mở của cụm đĩa van.
- Gasket: Vật liệu PTFE, hỗ trợ làm kín tại vị trí lắp ghép.
- Lead screw: Làm bằng inox SS420, tăng độ cứng và khả năng chịu lực cho cụm cơ cấu bên trong.
- Spring: Làm bằng inox SS304, hỗ trợ đĩa van đóng lại sau khi máy bơm dừng.
- Valve plate: Làm bằng gang cầu bọc cao su EPDM, giúp đóng kín tốt hơn và hạn chế nước chảy ngược.
- Sealing ring: Làm bằng brass, hỗ trợ khả năng làm kín tại vị trí tiếp xúc.
- Filter screen: Làm bằng inox SS304, dùng để chắn rác, lá cây, cặn thô và dị vật trước khi nước vào máy bơm.
- Bolt, nut, washer: Theo catalogue sử dụng vật liệu inox, hỗ trợ liên kết các chi tiết chắc chắn trong quá trình vận hành.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | AUT FIG04 |
| Tên dòng sản phẩm | Foot Valve – Flanged End |
| Kích thước | DN250 – 10 inch |
| Kiểu van | Rọ bơm / Foot valve |
| Kiểu kết nối | Mặt bích |
| Dải kích cỡ catalogue | DN50 – DN400 |
| Áp lực làm việc | PN10 – PN16 |
| Tiêu chuẩn thiết kế | EN 1092-2 |
| Tiêu chuẩn mặt bích | BS 4504 |
| Tiêu chuẩn kiểm tra | BS 6755 |
| Pressure class | PN10 / PN16 |
| Bảo vệ bề mặt | Electrostatic Powder Epoxy |
| Thân van | Ductile Iron – GGG50 |
| Guide seat | Ductile Iron – GGG50 |
| Gasket | PTFE |
| Lead screw | Stainless Steel SS420 |
| Spring | Stainless Steel SS304 |
| Valve plate | Ductile Iron covered with rubber – DI + EPDM |
| Sealing ring | Brass |
| Filter screen | Stainless Steel SS304 |
| Kích thước H | 568 mm |
| Kích thước ØB | 318 mm |
| Kích thước ØK | 355 mm |
| Kích thước ØD | 405 mm |
| Số lỗ bích | 12-Ø28 |
| Kích thước C | 24.5 mm |
| Kích thước f | 3 mm |
| Xuất xứ | AUT – Malaysia |
| Hồ sơ đi kèm | CO, CQ, Invoice, Packing list |
Ưu điểm của rọ bơm AUT DN250
Rọ bơm AUT DN250 được lựa chọn cho các hệ thống bơm lớn nhờ khả năng giữ nước mồi, ngăn dòng chảy ngược và bảo vệ máy bơm khỏi rác thô. Với kích cỡ DN250, sản phẩm phù hợp cho các tuyến hút lưu lượng cao, nơi yêu cầu đầu hút ổn định và hạn chế tối đa tình trạng máy bơm bị thiếu nước đầu vào.
- Giữ nước mồi cho máy bơm: Khi bơm dừng, đĩa van đóng lại giúp hạn chế nước tụt ngược về nguồn.
- Ngăn dòng chảy ngược: Hoạt động giống một van một chiều tại đầu hút, giúp hệ thống bơm vận hành ổn định hơn.
- Lọc rác thô trước khi vào bơm: Lưới lọc inox SS304 giúp hạn chế lá cây, cặn lớn hoặc dị vật đi vào buồng bơm.
- Phù hợp tuyến hút DN250: Size 10 inch đáp ứng tốt cho trạm bơm, hệ cấp nước lớn, xử lý nước và PCCC.
- Kết nối mặt bích chắc chắn: Dễ lắp đặt, dễ tháo kiểm tra và phù hợp với các công trình cần nghiệm thu kỹ thuật.
- Thân gang cầu GGG50: Có độ bền cơ học tốt, phù hợp cho hệ thống nước và các công trình công nghiệp.
- Đĩa van bọc EPDM: Hỗ trợ đóng kín tốt hơn, giảm nguy cơ tụt nước mồi sau khi máy bơm dừng.
- Phù hợp hồ sơ dự án: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu nghiệm thu.
Khi nào nên chọn rọ bơm AUT DN250?
Rọ bơm AUT DN250 nên được chọn khi hệ thống sử dụng đường ống hút DN250, cần giữ nước mồi cho máy bơm và hạn chế rác thô đi vào thiết bị. Đây là lựa chọn phù hợp cho các công trình có trạm bơm lớn, hệ thống cấp nước công nghiệp, bơm PCCC, xử lý nước hoặc tuyến hút nước thô có lưu lượng cao.
Nên chọn sản phẩm này khi:
- Tuyến hút sử dụng kích cỡ DN250 – 10 inch.
- Hệ thống cần rọ bơm kết nối mặt bích chắc chắn.
- Máy bơm cần giữ nước mồi sau khi dừng.
- Nguồn nước có nguy cơ lẫn rác thô, lá cây, cặn lớn hoặc dị vật.
- Hệ thống làm việc với nước sạch, nước thô, nước kỹ thuật hoặc nước cấp thoát thông dụng.
- Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
- Cần thiết bị có lưới lọc inox và thân gang cầu bền chắc.
Không nên dùng rọ bơm cho môi trường hóa chất mạnh, nước có độ ăn mòn cao, bùn đặc hoặc lưu chất nhiều sợi nếu chưa kiểm tra kỹ độ phù hợp của vật liệu gang cầu, EPDM, PTFE và inox bên trong.
Ứng dụng thực tế của rọ bơm AUT DN250
Rọ bơm AUT DN250 được sử dụng phổ biến trong các hệ thống bơm nước có yêu cầu giữ nước mồi và lọc rác đầu hút. Với kết nối mặt bích và kích cỡ lớn, sản phẩm phù hợp cho các công trình dân dụng, công nghiệp và hạ tầng có đường ống hút lưu lượng cao.
Các ứng dụng phổ biến gồm:
- Trạm bơm cấp nước sạch công suất lớn.
- Hệ thống bơm nước thô trong nhà máy.
- Hệ thống PCCC dùng bơm hút nước từ bể chứa.
- Nhà máy xử lý nước, nước tuần hoàn, nước kỹ thuật.
- Hệ thống bơm tưới tiêu, thủy lợi, cấp nước sản xuất.
- Đường ống hút tại hồ chứa, bể ngầm, bể nước kỹ thuật.
- Các tuyến bơm cần hạn chế tụt nước mồi và bảo vệ cánh bơm.
Lưu ý khi chọn mua rọ bơm AUT DN250
Khi chọn rọ bơm AUT DN250, khách hàng cần kiểm tra đúng kích cỡ, tiêu chuẩn mặt bích, điều kiện nguồn nước và vị trí lắp đặt. Với size DN250, sản phẩm có kích thước lớn nên cần đối chiếu bản vẽ trước khi thi công để tránh sai lệch mặt bích hoặc thiếu không gian lắp đặt dưới bể.
- Kiểm tra đúng kích cỡ đường ống hút là DN250 – 10 inch.
- Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
- Kiểm tra kích thước mặt bích ØD 405 mm, ØK 355 mm, 12-Ø28.
- Đảm bảo chiều cao lắp đặt phù hợp với kích thước H = 568 mm.
- Kiểm tra nguồn nước có nhiều rác, cặn hoặc dị vật hay không.
- Chọn vị trí lắp sao cho lưới lọc luôn ngập nước khi vận hành.
- Không đặt rọ bơm quá sát đáy bể để tránh hút bùn, cát và cặn nặng.
- Nên bố trí khoảng trống xung quanh để dễ vệ sinh lưới lọc.
- Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.
Lưu ý khi lắp đặt và bảo trì
Rọ bơm AUT DN250 cần được lắp đúng tại đầu hút của máy bơm, đảm bảo lưới lọc được đặt trong nguồn nước và không bị tắc nghẽn bởi bùn, rác hoặc dị vật. Nếu lắp sai vị trí, đặt quá sát đáy bể hoặc không vệ sinh định kỳ, máy bơm có thể bị thiếu nước, tụt nước mồi hoặc giảm hiệu suất hút.
- Lắp rọ bơm ở đầu hút, đúng chiều dòng chảy vào máy bơm.
- Đảm bảo rọ bơm luôn ngập trong nước khi hệ thống vận hành.
- Không đặt lưới lọc quá sát đáy bể để tránh hút bùn, cát và cặn nặng.
- Căn chỉnh mặt bích đồng tâm, đặt gioăng đúng vị trí trước khi siết bulong.
- Siết bulong đều theo đường chéo, không siết lệch một phía.
- Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn và giảm lưu lượng hút.
- Kiểm tra đĩa van, lò xo, gioăng và các chi tiết làm kín nếu có hiện tượng tụt nước mồi.
- Nếu nguồn nước nhiều rác, nên tăng tần suất kiểm tra lưới lọc.
- Khi bảo trì, cần cô lập hệ thống và đảm bảo an toàn trước khi tháo rọ bơm.
