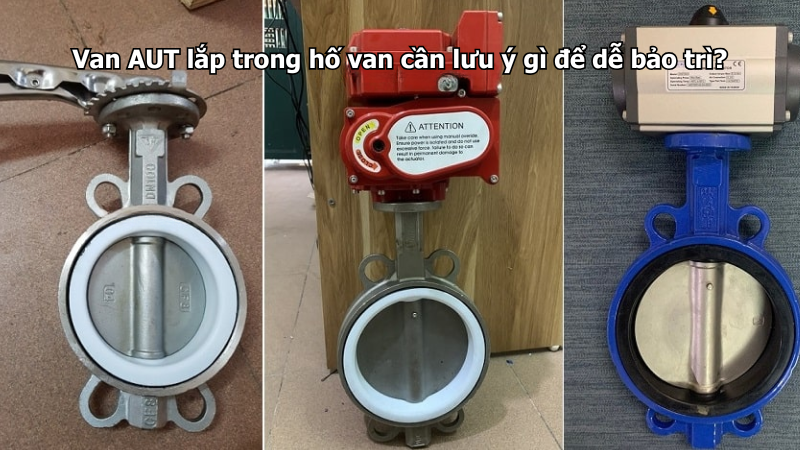

Van AUT lắp trong hố van cần lưu ý gì để dễ bảo trì?

Van AUT lắp trong hố van cần chú ý đến không gian thao tác, khả năng thoát nước, chống ngập, vị trí tay quay, tiêu chuẩn mặt bích, độ đồng tâm đường ống, nhãn nhận diện và kế hoạch bảo trì định kỳ. Hố van là vị trí thường dùng để đặt van khóa tuyến chính, van nhánh, van xả cặn, van trước đồng hồ, van cấp cho từng khu vực hoặc các cụm van cần bảo vệ dưới mặt đất. Nếu thiết kế hố van quá chật hoặc bố trí van không hợp lý, việc đóng mở, thay gioăng, siết bulong, xử lý rò rỉ và bảo trì sau này sẽ rất khó khăn.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong thực tế, hố van thường nằm ngoài trời, trong sân nhà máy, khu dân cư, tầng hầm, đường nội bộ, khu kỹ thuật hoặc gần tuyến ống chôn ngầm. Đây là khu vực dễ bị ẩm, đọng nước, bùn đất, thiếu ánh sáng và khó thao tác. Vì vậy, khi lắp van AUT trong hố van, cần tính đến việc vận hành lâu dài chứ không chỉ lắp sao cho vừa vị trí ban đầu.

Hố van có vai trò gì trong hệ thống đường ống?

Hố van là không gian kỹ thuật dùng để đặt và bảo vệ các van quan trọng trên tuyến đường ống. Thay vì để van chôn trực tiếp dưới đất hoặc nằm lộ thiên, hố van giúp người vận hành có thể tiếp cận van khi cần đóng mở, kiểm tra rò rỉ hoặc bảo trì.

Trong hệ thống cấp nước, hố van thường bố trí tại đầu tuyến, cuối tuyến, điểm chia nhánh, gần đồng hồ nước, gần bể chứa, trên tuyến ống chôn ngầm hoặc tại vị trí cần cô lập từng khu vực. Với hệ thống nhà máy, khu dân cư, tòa nhà, trường học, bệnh viện hoặc trạm bơm, hố van giúp quản lý tuyến ống thuận tiện hơn.

Nếu hố van được thiết kế tốt, việc bảo trì rất nhanh. Ngược lại, nếu hố quá nhỏ, thường xuyên ngập nước hoặc van đặt sai hướng, mỗi lần sửa chữa có thể phải hút nước, đào mở, tháo nhiều phụ kiện hoặc thậm chí cắt sửa lại đường ống.

Chọn đúng loại van AUT khi lắp trong hố van

Trong hố van, loại van thường gặp nhất là van khóa tuyến như van cổng AUT hoặc van bướm AUT. Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, ít đóng mở, thường vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với tuyến ống vừa và lớn, cần thiết kế gọn, thao tác nhanh và không gian lắp đặt hạn chế.

Nếu hố van nằm trên tuyến có máy bơm hoặc cần chống nước hồi, có thể có thêm van 1 chiều AUT. Nếu hố van đặt trước đồng hồ, thiết bị điều khiển hoặc hệ thống có nhiều cặn, có thể cân nhắc Y lọc AUT. Nếu là điểm thấp của tuyến, hố van có thể chứa van xả cặn.

Điều quan trọng là phải xác định chức năng của hố van trước khi chọn loại van. Không nên dùng một loại van cho mọi vị trí nếu chức năng vận hành khác nhau.

Chú ý kích thước hố van để thao tác dễ dàng

Kích thước hố van là yếu tố ảnh hưởng trực tiếp đến khả năng bảo trì. Hố van cần đủ rộng để người bảo trì có thể đưa tay vào đóng mở van, siết bulong, thay gioăng, kiểm tra mặt bích và vệ sinh khu vực xung quanh.

Van cổng AUT cần không gian phía trên để quay tay. Van bướm AUT cần khoảng trống cho tay gạt hoặc tay quay hoạt động hết hành trình. Nếu có Y lọc AUT, cần thêm không gian để tháo nắp lọc và lấy lưới lọc ra ngoài.

Không nên thiết kế hố van chỉ vừa khít thân van. Khi mới lắp nhìn có thể gọn, nhưng về sau chỉ cần rò mặt bích hoặc cần thay van là sẽ rất khó thao tác. Hố van nên có khoảng trống hợp lý xung quanh cụm van để phục vụ bảo trì lâu dài.

Chú ý nắp hố van và lối tiếp cận

Nắp hố van cần đủ chắc chắn, dễ mở và phù hợp với vị trí lắp đặt. Nếu hố nằm ở khu vực xe chạy qua, nắp hố cần chịu tải phù hợp. Nếu nằm trong khu kỹ thuật, nắp cần dễ thao tác để đội bảo trì mở kiểm tra định kỳ.

Không nên để nắp hố bị hàng hóa, thiết bị, cây cối, vật liệu xây dựng hoặc xe cộ che kín. Khi có sự cố cần khóa nước gấp, việc tìm và mở hố van chậm có thể làm rò rỉ lan rộng hoặc ảnh hưởng nhiều khu vực.

Với hố van quan trọng, nên đánh dấu vị trí trên mặt bằng, sơn ký hiệu hoặc gắn biển nhận diện để dễ tìm kiếm. Đây là việc đơn giản nhưng rất hữu ích khi hệ thống có nhiều hố van.

Chú ý thoát nước trong hố van

Hố van rất dễ bị đọng nước do mưa, rửa sàn, nước ngầm, rò rỉ nhẹ hoặc nước thấm từ đất xung quanh. Nếu nước đọng lâu ngày, van AUT, bulong, tay quay, mặt bích và các chi tiết kim loại có thể bị gỉ, kẹt hoặc nhanh xuống cấp.

Hố van nên có đáy thoát nước, lớp sỏi, rãnh thoát hoặc phương án bơm hút nếu nằm ở vị trí dễ ngập. Không nên để hố van trở thành điểm chứa nước thường xuyên. Nếu van bị ngâm nước lâu ngày, khi cần đóng mở có thể rất nặng hoặc không thao tác được.

Khi bảo trì, cần kiểm tra xem hố có nước đọng không, nước đến từ rò rỉ van hay từ thấm bên ngoài. Nếu là rò rỉ tại mặt bích hoặc thân van, cần xử lý sớm để tránh hư hỏng nặng hơn.

Chú ý chống bùn đất và rác lọt vào hố van

Hố van ngoài trời hoặc gần đường nội bộ rất dễ bị bùn đất, lá cây, rác nhỏ và cát lọt vào. Khi bùn đất tích tụ lâu ngày, phần tay quay, bulong, mặt bích hoặc thân van có thể bị lấp một phần, gây khó thao tác và khó phát hiện rò rỉ.

Nắp hố cần kín vừa đủ để hạn chế rác lọt xuống, nhưng vẫn phải thuận tiện khi mở kiểm tra. Thành hố cần chắc chắn, tránh đất sạt vào trong. Nếu hố nằm ở khu vực nền thấp, cần có biện pháp tránh nước mưa kéo bùn đất chảy vào.

Khi kiểm tra định kỳ, nên dọn sạch bùn đất quanh van, đặc biệt quanh mặt bích và bulong. Một hố van sạch sẽ giúp phát hiện rò rỉ nhanh hơn và kéo dài tuổi thọ thiết bị.

Chú ý vị trí tay quay, tay gạt và hướng thao tác

Van AUT lắp trong hố van cần bố trí tay quay hoặc tay gạt ở hướng dễ thao tác. Với van cổng AUT, tay quay không nên quá sát nắp hố, sát thành hố hoặc bị vướng đường ống khác. Với van bướm AUT, tay gạt cần đủ khoảng để gạt hết hành trình đóng mở.

Nếu tay van quay vào tường hố hoặc bị đặt quá thấp, người vận hành sẽ rất khó thao tác. Khi cần đóng nhanh trong sự cố, việc này càng bất tiện.

Trước khi cố định cụm van, nên kiểm tra thử thao tác đóng mở trong không gian hố. Không nên chỉ nhìn theo bản vẽ mà bỏ qua thực tế người bảo trì có thể đứng hoặc đưa dụng cụ vào thao tác được hay không.

Chú ý tiêu chuẩn mặt bích và độ đồng tâm đường ống

Van AUT lắp trong hố van thường dùng kết nối mặt bích, nhất là trên các tuyến ống DN vừa và lớn. Khi lắp đặt, cần kiểm tra đúng tiêu chuẩn mặt bích, số lỗ bulong, đường kính ngoài mặt bích, gioăng và khoảng cách lắp đặt.

Đường ống hai bên van cần đồng tâm. Không nên dùng bulong để kéo ép hai đầu ống lệch nhau về vị trí, vì cách này làm thân van và mặt bích chịu lực không đều. Ban đầu có thể chưa rò, nhưng sau thời gian vận hành, rung động và áp lực thay đổi có thể làm gioăng thấm nước.

Trong hố van, việc sửa mặt bích lệch thường khó hơn nhiều so với khu vực thông thoáng. Vì vậy, cần căn chỉnh kỹ ngay từ giai đoạn lắp đặt.

Chú ý giá đỡ và lực tác động lên van

Van AUT không nên chịu toàn bộ trọng lượng của đường ống, đất lấp, phụ kiện hoặc các đoạn ống lệch. Với tuyến ống chôn ngầm, khu vực hố van thường là điểm chuyển tiếp giữa ống trong đất và cụm van hở, rất dễ phát sinh lực lệch nếu không có gối đỡ phù hợp.

Cần bố trí giá đỡ hoặc gối đỡ đường ống để giảm tải cho thân van và mặt bích. Đặc biệt với van DN lớn, van nặng hoặc tuyến có áp lực cao, việc đỡ ống đúng cách giúp hạn chế rò rỉ và tránh biến dạng mối nối.

Nếu sau một thời gian thấy mặt bích bị thấm nước, bulong lỏng hoặc van đóng mở nặng bất thường, cần kiểm tra cả giá đỡ và độ lệch đường ống, không chỉ kiểm tra riêng thân van.

Chú ý đánh dấu mã van và chức năng van

Hệ thống có nhiều hố van rất cần đánh dấu rõ ràng. Mỗi van nên có mã số, chức năng, hướng dòng chảy và khu vực mà van đang kiểm soát. Ví dụ: van tổng cấp khu A, van khóa nhánh bể chứa, van xả cặn cuối tuyến hoặc van cấp nước khu sản xuất.

Nhãn van có thể gắn trong hố, trên nắp hố hoặc ghi trong sơ đồ quản lý. Nếu hố van nằm ngoài trời, nhãn cần chịu ẩm và khó bong tróc. Khi nhãn mất hoặc mờ, nên thay ngay để tránh nhầm lẫn.

Việc đánh dấu giúp đội vận hành tìm đúng van khi cần cô lập tuyến, đặc biệt trong hệ thống cấp nước khu dân cư, nhà máy, bệnh viện, trường học hoặc khu công nghiệp.

Chú ý trạng thái thường mở và thường đóng

Không phải van nào trong hố van cũng luôn mở. Van khóa tuyến cấp nước thường ở trạng thái mở. Van xả cặn, van xả đáy hoặc van dự phòng có thể ở trạng thái đóng. Vì vậy, cần ghi rõ trạng thái vận hành bình thường của từng van.

Nếu van thường mở bị đóng nhầm, khu vực phía sau có thể mất nước hoặc nước yếu. Nếu van thường đóng bị mở nhầm, có thể gây xả nước, thất thoát hoặc làm áp lực hệ thống thay đổi.

Khi kiểm tra định kỳ, cần đối chiếu trạng thái thực tế của van với trạng thái tiêu chuẩn trong hồ sơ vận hành. Đây là bước rất quan trọng với hệ thống có nhiều hố van.

Chú ý an toàn khi xuống hố van kiểm tra

Một số hố van có kích thước sâu hoặc nằm ở khu vực kín, ẩm thấp. Khi cần xuống hố kiểm tra, cần chú ý an toàn thao tác. Không nên xuống hố ngập nước, hố có mùi lạ, thiếu thông gió hoặc không có người hỗ trợ bên ngoài.

Trước khi thao tác, nên mở nắp hố để thông thoáng, kiểm tra nước đọng, bùn đất và độ chắc chắn của nắp hố. Nếu hố sâu, cần có dụng cụ phù hợp và biện pháp an toàn theo quy định công trình.

Với các van có thể thao tác từ trên bằng trục nối dài hoặc tay khóa chuyên dụng, nên thiết kế ngay từ đầu để giảm nhu cầu xuống hố.

Chú ý bảo trì định kỳ van AUT trong hố van

Van trong hố van thường ít được nhìn thấy nên rất dễ bị bỏ quên. Tuy nhiên, đây lại là nhóm van quan trọng khi cần cô lập tuyến. Vì vậy, cần có lịch kiểm tra định kỳ.

Các nội dung cần kiểm tra gồm hố có ngập nước không, nắp hố có dễ mở không, van có đóng mở được không, mặt bích có rò không, bulong có gỉ không, tay quay có kẹt không và nhãn van còn rõ không.

Với van ít sử dụng, nên vận hành thử định kỳ để tránh kẹt. Không nhất thiết phải đóng mở nhiều lần, nhưng cần đảm bảo khi có sự cố, van vẫn thao tác được.

Checklist lắp van AUT trong hố van để dễ bảo trì

Những lỗi thường gặp khi lắp van AUT trong hố van

Lỗi đầu tiên là hố van quá nhỏ, chỉ đủ đặt van nhưng không đủ không gian bảo trì. Khi cần thay gioăng hoặc siết bulong, đội kỹ thuật không thể thao tác thuận tiện. Lỗi thứ hai là hố không thoát nước, khiến van thường xuyên bị ngâm trong nước và nhanh gỉ.

Lỗi thứ ba là tay quay hoặc tay gạt bị vướng thành hố, không đóng mở hết hành trình. Lỗi thứ tư là không đánh dấu van, làm người vận hành không biết van đó cấp cho khu vực nào.

Lỗi thứ năm là không kiểm tra định kỳ. Van nằm trong hố lâu ngày bị bùn đất lấp, bulong gỉ, mặt bích thấm nước hoặc tay quay kẹt nhưng không được phát hiện sớm.

Kết luận

Van AUT lắp trong hố van cần được bố trí sao cho dễ tiếp cận, dễ đóng mở, dễ kiểm tra rò rỉ và dễ bảo trì lâu dài. Khi thiết kế hố van, cần chú ý kích thước hố, nắp hố, thoát nước, chống bùn đất, vị trí tay quay, độ đồng tâm mặt bích, giá đỡ đường ống, nhãn nhận diện và trạng thái vận hành bình thường.

Một hố van tốt không chỉ giúp bảo vệ van mà còn giúp đội vận hành xử lý sự cố nhanh hơn. Nếu hố van quá chật, thường xuyên ngập nước hoặc không có nhãn rõ ràng, chi phí bảo trì về sau sẽ tăng lên rất nhiều.

Nếu hệ thống cần van khóa chắc chắn trong hố van, dùng cho tuyến chính, tuyến nhánh hoặc vị trí cô lập khi bảo trì, bạn có thể tham khảo thêm nhóm van cổng AUT ↗ để chọn đúng kích cỡ và tiêu chuẩn kết nối phù hợp.

Câu hỏi thường gặp về van AUT lắp trong hố van
