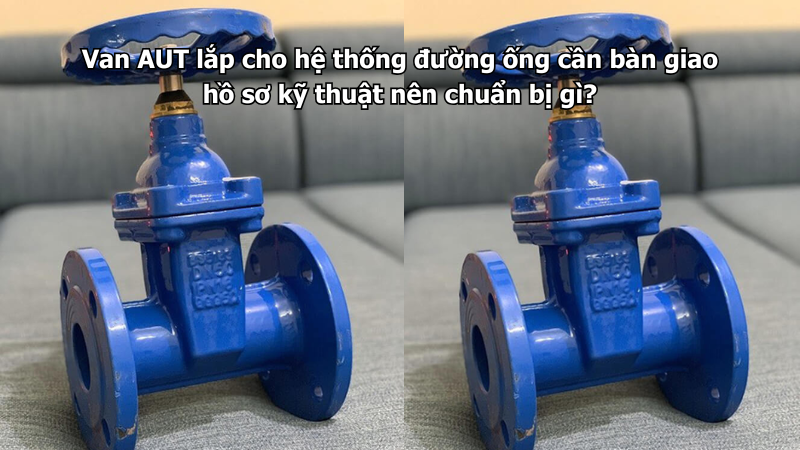

Van AUT lắp cho hệ thống đường ống cần bàn giao hồ sơ kỹ thuật nên chuẩn bị gì?

Van AUT lắp cho hệ thống đường ống cần bàn giao hồ sơ kỹ thuật thì không chỉ chuẩn bị van đúng chủng loại, đúng DN và đúng áp lực. Đơn vị thi công hoặc bộ phận kỹ thuật còn cần chuẩn bị đầy đủ tài liệu sản phẩm, bản vẽ hoàn công, biên bản thử áp, hình ảnh lắp đặt, danh sách vị trí van, hướng dẫn vận hành và hồ sơ bảo trì ban đầu để chủ đầu tư hoặc bộ phận vận hành tiếp nhận hệ thống rõ ràng.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với hệ thống đường ống có yêu cầu bàn giao hồ sơ kỹ thuật, nếu chỉ lắp xong rồi bàn giao bằng miệng thì về sau rất dễ phát sinh rối. Khi cần sửa chữa, thay van, đóng nước, xả cặn hoặc kiểm tra sự cố, đội vận hành sẽ không biết van nào cấp cho khu nào, thông số ra sao và cần thao tác theo trình tự nào.

Vì sao hồ sơ kỹ thuật quan trọng khi lắp van AUT?

Hồ sơ kỹ thuật giúp chứng minh hệ thống đã được lắp đặt theo đúng chủng loại vật tư, đúng vị trí, đúng thông số và đã được kiểm tra trước khi bàn giao. Đây là căn cứ để nghiệm thu, vận hành, bảo trì và truy xuất khi có sự cố.

Với van AUT, hồ sơ càng rõ thì việc quản lý sau này càng thuận lợi. Đội vận hành có thể biết van nào là van khóa tổng, van nào là van nhánh, van nào nằm trước Y lọc, van nào là van 1 chiều sau bơm và van nào cần kiểm tra định kỳ.

Nếu thiếu hồ sơ, sau một thời gian sử dụng, hệ thống rất dễ bị “mất dấu”. Người mới tiếp nhận không biết tuyến ống đi đâu, van nào đang thường mở, van nào thường đóng và vị trí nào cần bảo trì.

Cần chuẩn bị danh mục vật tư van AUT đã lắp

Hạng mục đầu tiên cần chuẩn bị là danh mục vật tư van AUT đã lắp trên hệ thống. Danh mục nên ghi rõ tên van, DN, áp lực làm việc, kiểu kết nối, số lượng, vị trí lắp và chức năng của từng van.

Ví dụ: van cổng AUT DN100 lắp tại tuyến cấp chính, van bướm AUT DN150 lắp tại nhánh khu sản xuất, van 1 chiều AUT DN80 lắp sau bơm, Y lọc AUT DN50 lắp trước đồng hồ, van xả khí AUT lắp tại điểm cao của tuyến.

Danh mục này giúp đối chiếu giữa thực tế thi công và hồ sơ thiết kế. Khi nghiệm thu, chỉ cần nhìn bảng danh mục là có thể kiểm tra vật tư đã lắp có đúng chủng loại và số lượng hay không.

Cần có bản vẽ hoàn công thể hiện vị trí van

Bản vẽ hoàn công là tài liệu rất quan trọng khi bàn giao hệ thống đường ống. Bản vẽ cần thể hiện tuyến ống thực tế sau thi công, vị trí van AUT, hướng dòng chảy, DN đường ống, vị trí bơm, đồng hồ, Y lọc, van 1 chiều, van xả khí, điểm xả cặn và các nhánh cấp nước.

Không nên chỉ bàn giao bản vẽ thiết kế ban đầu nếu trong quá trình thi công đã có thay đổi. Thực tế công trình thường có điều chỉnh vị trí van, đổi hướng tuyến, thêm nhánh hoặc chuyển vị trí hố van. Những thay đổi này phải được cập nhật vào bản vẽ hoàn công.

Bản vẽ càng rõ thì vận hành càng dễ. Khi cần đóng nước một khu, đội kỹ thuật có thể xác định nhanh van cần thao tác và phạm vi bị ảnh hưởng.

Cần đánh mã van khớp với bản vẽ

Mỗi van AUT trên hệ thống nên có mã nhận diện. Mã van trên thực tế cần khớp với bản vẽ hoàn công và danh mục vật tư. Ví dụ: V-01 là van tổng, V-02 là van nhánh khu A, V-03 là van sau bơm, V-04 là van xả cặn cuối tuyến.

Khi có mã van rõ, việc bàn giao và bảo trì trở nên chuyên nghiệp hơn. Người vận hành không cần mô tả kiểu “van gần bơm bên trái” hay “van trong hố cạnh tường”, vì những mô tả này rất dễ nhầm.

Mã van nên được gắn bằng nhãn bền, dễ đọc, không bị nước, nắng, bụi hoặc hóa chất vệ sinh làm mờ nhanh.

Cần chuẩn bị tài liệu kỹ thuật của van

Hồ sơ bàn giao nên có tài liệu kỹ thuật liên quan đến van AUT đã sử dụng. Tài liệu có thể gồm catalogue, thông số kỹ thuật, kích thước lắp đặt, vật liệu thân van, kiểu kết nối, cấp áp lực và hướng dẫn vận hành cơ bản.

Tài liệu kỹ thuật giúp chủ đầu tư hoặc bộ phận bảo trì biết van đang dùng có thông số gì, thay thế bằng loại nào khi cần và cần lưu ý gì khi vận hành. Với các van như van 1 chiều, Y lọc, van xả khí hoặc van thủy lực, tài liệu càng cần rõ vì mỗi loại có chức năng riêng.

Không nên bàn giao hệ thống chỉ bằng ảnh chụp van. Ảnh giúp kiểm tra vị trí, nhưng không thay thế được thông số kỹ thuật.

Cần chuẩn bị chứng từ CO, CQ nếu dự án yêu cầu

Một số công trình, nhà máy hoặc dự án có yêu cầu chứng từ nguồn gốc và chất lượng như CO, CQ hoặc tài liệu tương đương theo bộ hồ sơ vật tư. Nếu dự án yêu cầu, các chứng từ này cần được chuẩn bị trước khi nghiệm thu.

CO, CQ giúp bên nhận bàn giao có cơ sở lưu hồ sơ vật tư, đối chiếu với danh mục đã lắp và phục vụ các bước kiểm tra nội bộ. Với các công trình có quy trình quản lý chặt, thiếu chứng từ có thể làm chậm nghiệm thu.

Cần lưu ý rằng yêu cầu hồ sơ có thể khác nhau tùy từng dự án. Vì vậy, ngay từ khi chào hàng hoặc trước khi lắp đặt, nên xác nhận rõ chủ đầu tư cần những giấy tờ nào.

Cần có biên bản nghiệm thu vật tư đầu vào

Trước khi lắp van AUT, nên có biên bản nghiệm thu vật tư đầu vào nếu công trình yêu cầu. Biên bản này ghi nhận van được đưa vào công trình đúng chủng loại, đúng kích cỡ, đúng số lượng và tình trạng bên ngoài đạt yêu cầu trước khi lắp.

Nội dung nên có gồm tên vật tư, DN, số lượng, vị trí dự kiến lắp, tình trạng bề mặt, phụ kiện đi kèm, gioăng, bulong nếu có và kết luận chấp nhận đưa vào lắp đặt.

Biên bản vật tư đầu vào giúp tránh tranh cãi sau này, nhất là khi công trình có nhiều đợt giao hàng, nhiều đội thi công hoặc nhiều loại van khác nhau.

Cần có biên bản thử áp đường ống

Với hệ thống đường ống cấp nước, biên bản thử áp là tài liệu rất quan trọng. Biên bản này thể hiện hệ thống đã được kiểm tra áp lực, thời gian giữ áp, phạm vi thử và tình trạng rò rỉ sau khi thử.

Khi có van AUT trên tuyến, cần kiểm tra các vị trí như mặt bích, đầu nối, thân van, nắp Y lọc, van xả, điểm đấu nối bơm và các đoạn ống hai bên van. Nếu có rò, cần xử lý trước khi nghiệm thu.

Biên bản thử áp nên ghi rõ áp lực thử, thời gian thử, khu vực thử, người thực hiện, người chứng kiến và kết quả. Đây là căn cứ quan trọng khi bàn giao hệ thống.

Cần có biên bản kiểm tra vận hành van

Ngoài thử áp, nên có biên bản kiểm tra vận hành van. Biên bản này ghi nhận van đóng mở bình thường, đúng chiều dòng chảy, đúng trạng thái vận hành và không bị kẹt sau khi lắp.

Các van cần kiểm tra gồm van khóa tổng, van khóa nhánh, van 1 chiều, Y lọc, van xả khí, van xả cặn và van trước sau thiết bị. Với van 1 chiều, cần kiểm tra chiều mũi tên. Với Y lọc, cần kiểm tra hướng lắp và khoảng tháo nắp lọc.

Biên bản này giúp bên nhận bàn giao yên tâm rằng van không chỉ lắp đúng vị trí mà còn thao tác được khi cần.

Cần chuẩn bị ảnh chụp thực tế vị trí lắp đặt

Ảnh chụp thực tế là phần rất hữu ích trong hồ sơ bàn giao. Nên chụp từng cụm van, hố van, tuyến chính, tuyến nhánh, vị trí van sau bơm, van trước thiết bị, Y lọc, đồng hồ, điểm xả cặn và van xả khí nếu có.

Ảnh nên chụp rõ toàn cảnh và cận cảnh. Toàn cảnh giúp xác định vị trí van trong không gian. Cận cảnh giúp đọc nhãn van, DN, chiều mũi tên hoặc trạng thái lắp đặt.

Với tuyến đi ngầm hoặc hố van ngoài trời, ảnh trước khi lấp nền cũng rất quan trọng. Sau này khi cần sửa chữa, ảnh sẽ giúp xác định tuyến ống nhanh hơn.

Cần có sơ đồ thao tác vận hành cơ bản

Hồ sơ kỹ thuật nên có sơ đồ hoặc hướng dẫn thao tác cơ bản. Nội dung cần thể hiện van nào thường mở, van nào thường đóng, van nào dùng khi xả cặn, van nào dùng khi bảo trì Y lọc, van nào dùng khi cô lập bơm hoặc thiết bị.

Ví dụ, khi vệ sinh Y lọc cần đóng van trước lọc, đóng van sau lọc, xả áp đoạn giữa, tháo nắp lọc, vệ sinh lưới, lắp lại, mở nước từ từ và kiểm tra rò. Nếu có hướng dẫn rõ, đội vận hành sẽ thao tác an toàn hơn.

Không nên bàn giao hệ thống mà không nói rõ trạng thái vận hành bình thường của các van. Một van bypass mở nhầm hoặc một van xả đóng không kín có thể gây lỗi vận hành.

Cần có danh sách van thường mở và thường đóng

Trong hệ thống đường ống, có van thường mở và van thường đóng. Van cấp nước chính, van nhánh đang sử dụng thường mở. Van xả cặn, van xả nước, van bypass hoặc van dự phòng thường đóng.

Danh sách này nên được đưa vào hồ sơ bàn giao. Mỗi van cần ghi mã, vị trí, chức năng và trạng thái bình thường. Đây là tài liệu rất hữu ích cho đội vận hành nhiều ca hoặc công trình có nhiều người phụ trách.

Sau mỗi lần bảo trì, đội kỹ thuật có thể dựa vào danh sách này để kiểm tra lại hệ thống đã trở về trạng thái đúng chưa.

Cần có hướng dẫn bảo trì định kỳ

Van AUT sau khi bàn giao vẫn cần được kiểm tra định kỳ. Hồ sơ kỹ thuật nên có hướng dẫn bảo trì cơ bản như kiểm tra rò rỉ, đóng mở thử van, vệ sinh Y lọc, kiểm tra van 1 chiều, kiểm tra van xả khí, siết kiểm tra bulong nếu cần và theo dõi đồng hồ nước.

Tần suất bảo trì tùy môi trường vận hành. Van ngoài trời, van trong hố ẩm, van gần bơm, van khu hóa chất hoặc van hệ thống nhiều cặn cần được kiểm tra thường xuyên hơn vị trí khô ráo.

Có hướng dẫn bảo trì ngay từ đầu giúp hệ thống không bị bỏ quên sau nghiệm thu.

Cần ghi rõ vị trí điểm xả cặn và xả áp

Điểm xả cặn và xả áp là hạng mục nhỏ nhưng rất quan trọng khi vận hành. Hồ sơ bàn giao cần ghi rõ vị trí các điểm này, chức năng của từng điểm và cách thao tác an toàn.

Điểm xả cặn thường nằm cuối tuyến hoặc vị trí thấp. Điểm xả áp thường nằm giữa hai van khóa trước sau thiết bị như Y lọc, đồng hồ, bơm hoặc van 1 chiều.

Nếu không ghi rõ, đội vận hành có thể tháo thiết bị khi đoạn ống còn áp hoặc xả nước sai vị trí, gây tràn nước vào khu sản xuất, tủ điện hoặc khu thành phẩm.

Cần kiểm tra nhãn van trước khi bàn giao

Trước khi bàn giao, cần kiểm tra toàn bộ nhãn van. Nhãn phải đúng mã, đúng chức năng, đúng hướng tuyến và không bị che khuất. Những van nằm trong hố, trên trần, ngoài trời hoặc khu ít người qua lại càng cần nhãn rõ.

Nếu nhãn van chưa đầy đủ, nên hoàn thiện trước khi nghiệm thu. Đừng xem đây là việc phụ. Trong vận hành thực tế, nhãn van giúp tiết kiệm rất nhiều thời gian khi có sự cố.

Nhãn nên bền với môi trường lắp đặt. Van ngoài trời cần nhãn chịu nắng mưa. Van khu ẩm cần nhãn không dễ bong. Van khu hóa chất cần nhãn phù hợp môi trường hơn nhãn giấy thông thường.

Cần kiểm tra khả năng tiếp cận van

Hồ sơ bàn giao không chỉ ghi van đã lắp ở đâu, mà còn nên kiểm tra thực tế van có thao tác được không. Có những trường hợp van lắp đúng bản vẽ nhưng sau khi đặt máy, làm vách hoặc xếp hàng hóa thì không còn chỗ thao tác.

Trước khi bàn giao, cần kiểm tra van tổng, van nhánh, van trong hố, van trên cao, van sau thiết bị và van xả cặn đều có lối tiếp cận. Nếu cần cửa thăm, nắp hố, khoảng tháo lọc hoặc sàn thao tác, phải hoàn thiện trước khi bàn giao.

Van không tiếp cận được thì gần như không có giá trị khi xảy ra sự cố.

Cần chuẩn bị danh sách vật tư thay thế khuyến nghị

Với hệ thống cần vận hành lâu dài, nên có danh sách vật tư thay thế khuyến nghị. Danh sách này có thể gồm gioăng mặt bích, bulong, lưới lọc Y, tay van, phụ kiện nối, van dự phòng theo DN phổ biến hoặc vật tư bảo trì thường dùng.

Không phải dự án nào cũng cần bàn giao sẵn vật tư dự phòng, nhưng nên có danh sách để bộ phận vận hành chủ động mua khi cần. Đặc biệt với hệ thống có nhiều van cùng DN, việc chuẩn bị trước sẽ giúp giảm thời gian dừng khi có sự cố.

Danh sách nên ghi rõ mã van, DN, kiểu kết nối và vị trí sử dụng để tránh mua nhầm.

Cần bàn giao quy trình xử lý sự cố cơ bản

Hồ sơ kỹ thuật nên có phần hướng dẫn xử lý sự cố cơ bản liên quan đến van và đường ống. Ví dụ: khi rò mặt bích cần đóng van nào, khi nước yếu cần kiểm tra Y lọc nào, khi bơm tụt áp cần kiểm tra van 1 chiều nào, khi có khí trong tuyến cần kiểm tra van xả khí nào.

Quy trình không cần quá dài nhưng phải rõ. Người vận hành cần biết bước đầu tiên là cô lập khu vực, xả áp an toàn, kiểm tra vị trí lỗi và ghi nhận lại sau xử lý.

Nếu hệ thống phục vụ sản xuất liên tục, quy trình xử lý sự cố càng quan trọng vì mỗi phút dừng nước đều ảnh hưởng đến vận hành.

Cần có nhật ký bàn giao và người phụ trách tiếp nhận

Khi bàn giao hệ thống, nên có biên bản hoặc nhật ký bàn giao ghi rõ ngày bàn giao, phạm vi bàn giao, danh sách tài liệu kèm theo, tình trạng hệ thống, các điểm cần theo dõi và người phụ trách tiếp nhận.

Người tiếp nhận nên được hướng dẫn trực tiếp vị trí các van quan trọng. Không nên chỉ gửi hồ sơ rồi coi như xong. Với hệ thống có nhiều van, việc đi thực địa cùng nhau giúp bên vận hành hiểu nhanh hơn.

Nếu còn hạng mục tồn tại, cần ghi rõ trong biên bản để xử lý sau, tránh nhầm giữa lỗi vận hành và hạng mục chưa hoàn thiện.

Cần lưu hồ sơ dạng giấy và dạng mềm

Hồ sơ kỹ thuật nên được lưu cả bản giấy và bản mềm. Bản giấy có thể để tại phòng kỹ thuật, phòng bảo trì hoặc tủ hồ sơ công trình. Bản mềm giúp tra cứu nhanh, gửi cho đội bảo trì hoặc cập nhật khi hệ thống thay đổi.

File bản mềm nên đặt tên rõ ràng theo công trình, khu vực và ngày bàn giao. Ví dụ: hồ sơ van AUT tuyến cấp nước khu sản xuất, bản vẽ hoàn công, danh mục van, biên bản thử áp, ảnh nghiệm thu.

Khi có thay đổi về đường ống hoặc thay van, bản mềm cần được cập nhật. Hồ sơ cũ không cập nhật sẽ gây nhầm lẫn sau này.

Checklist hồ sơ kỹ thuật cần chuẩn bị khi bàn giao van AUT

Những lỗi thường gặp khi bàn giao hồ sơ kỹ thuật

Lỗi đầu tiên là chỉ bàn giao van và đường ống đã lắp, nhưng không có bản vẽ hoàn công. Khi cần sửa, đội vận hành không biết tuyến đi thực tế ra sao.

Lỗi thứ hai là không đánh mã van và không gắn nhãn. Sau một thời gian, người phụ trách mới không biết van nào cấp cho khu nào. Lỗi thứ ba là thiếu biên bản thử áp, khiến việc nghiệm thu không có căn cứ rõ ràng.

Lỗi thứ tư là thiếu hướng dẫn trạng thái van thường mở, thường đóng. Lỗi thứ năm là không bàn giao ảnh thực tế, đặc biệt với tuyến đi ngầm, hố van hoặc van nằm sau thiết bị.

Kết luận

Van AUT lắp cho hệ thống đường ống cần bàn giao hồ sơ kỹ thuật thì nên chuẩn bị đầy đủ ngay từ giai đoạn thi công, không đợi đến cuối công trình mới làm. Hồ sơ cần có danh mục van, bản vẽ hoàn công, mã van, nhãn thực tế, tài liệu kỹ thuật, chứng từ nếu dự án yêu cầu, biên bản thử áp, biên bản vận hành, ảnh nghiệm thu, hướng dẫn bảo trì và quy trình xử lý sự cố cơ bản.

Làm kỹ phần hồ sơ giúp hệ thống dễ nghiệm thu, dễ vận hành, dễ bảo trì và giảm rủi ro thao tác nhầm sau này. Với các vị trí cần khóa tuyến chính, cô lập từng khu hoặc bàn giao rõ trạng thái vận hành lâu dài, bạn có thể tham khảo thêm nhóm Van cổng AUT ↗ để chọn đúng kích cỡ, áp lực và kiểu kết nối phù hợp cho hệ thống đường ống kỹ thuật.
