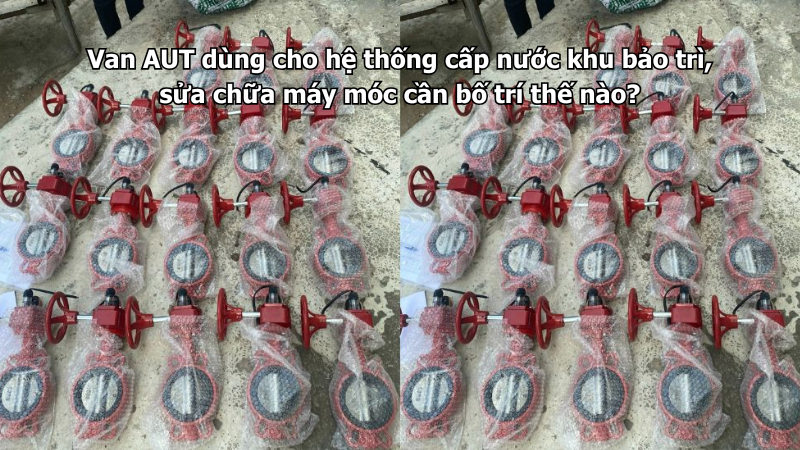

Van AUT dùng cho hệ thống cấp nước khu bảo trì, sửa chữa máy móc cần bố trí thế nào?

Van AUT dùng cho hệ thống cấp nước khu bảo trì, sửa chữa máy móc cần được bố trí theo hướng dễ cô lập từng điểm, dễ thao tác khi có sự cố, bảo vệ thiết bị khỏi cặn, kiểm soát áp lực và đảm bảo an toàn cho khu vực có máy móc, tủ điện, dụng cụ sửa chữa. Đây là khu vực thường có nhiều hoạt động như rửa chi tiết, vệ sinh dụng cụ, cấp nước cho máy rửa, cấp nước cho bơm thử, rửa sàn, làm mát thiết bị hoặc hỗ trợ bảo trì sau ca sản xuất.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với khu bảo trì, sửa chữa máy móc, hệ thống cấp nước không nên bố trí đơn giản như một tuyến nước sinh hoạt. Van cần được chia theo từng điểm sử dụng, từng cụm thiết bị và từng khu thao tác để khi sửa chữa, vệ sinh hoặc thử máy, đội kỹ thuật có thể kiểm soát nước nhanh, gọn và an toàn.

Đặc điểm hệ thống cấp nước khu bảo trì, sửa chữa máy móc

Khu bảo trì, sửa chữa máy móc thường có nhiều điểm dùng nước khác nhau. Có thể là vòi rửa tay, vòi rửa dụng cụ, bồn rửa chi tiết, máy rửa áp lực, điểm cấp nước thử bơm, khu vệ sinh sàn, khu rửa dầu mỡ nhẹ hoặc điểm cấp nước cho thiết bị phụ trợ.

Đây cũng là khu vực có nhiều thiết bị điện, motor, máy tháo lắp, bàn nguội, dụng cụ cơ khí, dầu mỡ, bụi kim loại và xe đẩy dụng cụ. Vì vậy, vị trí van phải được bố trí cẩn thận để không gây vướng, không dễ bị va chạm và không làm nước rò vào khu thiết bị điện.

Nếu hệ thống không có van khóa rõ, khi một điểm rò hoặc một máy rửa cần sửa, cả khu bảo trì có thể phải dừng nước. Điều này làm việc sửa chữa bị gián đoạn và gây bất tiện cho đội kỹ thuật.

Nên có van khóa tổng cho khu bảo trì

Đầu tuyến cấp nước vào khu bảo trì, sửa chữa máy móc nên có van khóa tổng AUT. Van này giúp cô lập toàn bộ khu khi cần sửa tuyến chính, thay đường ống, xử lý rò lớn, vệ sinh hệ thống hoặc cải tạo mặt bằng.

Van khóa tổng nên đặt ở vị trí dễ tiếp cận, không bị máy móc, tủ đồ nghề, xe đẩy dụng cụ, pallet hoặc thùng dầu che khuất. Khi có sự cố nước chảy mạnh, người vận hành cần đóng được van nhanh.

Tùy DN và không gian, có thể chọn van cổng AUT hoặc van bướm AUT. Van cổng phù hợp với vị trí khóa chắc, ít thao tác. Van bướm phù hợp với tuyến DN vừa và lớn, cần thao tác nhanh và không gian lắp gọn.

Nên chia van theo từng khu chức năng

Khu bảo trì có thể chia thành khu rửa chi tiết, khu sửa máy, khu thử bơm, khu vệ sinh dụng cụ, khu rửa sàn, khu để tủ điện và khu chứa vật tư. Mỗi khu nên có van khóa riêng để dễ cô lập khi cần.

Ví dụ, nếu khu rửa chi tiết cần sửa vòi hoặc thay đầu phun, chỉ cần đóng van khu đó. Khu sửa máy và khu thử thiết bị vẫn có thể sử dụng nước nếu cần.

Cách chia này giúp giảm phạm vi mất nước, tránh dừng toàn bộ khu bảo trì và giúp đội kỹ thuật xử lý sự cố nhanh hơn trong giờ sản xuất.

Van khóa riêng trước từng thiết bị dùng nước

Các thiết bị như máy rửa chi tiết, máy rửa áp lực, bồn rửa dụng cụ, điểm cấp nước thử bơm, bộ làm mát hoặc cụm cấp nước cho thiết bị sửa chữa nên có van khóa riêng. Van này giúp cô lập từng thiết bị khi cần bảo trì hoặc thay phụ kiện.

Trong khu sửa chữa máy móc, đầu nối, ống mềm, đầu phun và dây cấp thường bị kéo, xoắn hoặc tháo lắp nhiều lần. Nếu không có van khóa riêng, một lỗi nhỏ cũng có thể làm nước chảy tràn và phải đóng van phạm vi lớn.

Van trước thiết bị nên đặt gần điểm sử dụng nhưng không nằm sát tủ điện, không nhô ra lối đi và không bị che bởi thân máy.

Y lọc AUT nếu nguồn nước có cặn hoặc thiết bị nhạy

Y lọc AUT nên được cân nhắc nếu nguồn nước có cặn hoặc phía sau có máy rửa, đầu phun nhỏ, đồng hồ nước, van điện từ, thiết bị làm mát hoặc cụm thử máy. Cặn như cát, rỉ sét, mạt hàn, vụn gioăng có thể làm tắc thiết bị và giảm hiệu quả rửa.

Trong khu bảo trì, nếu đầu phun yếu hoặc máy rửa hoạt động không đều, nguyên nhân thường không chỉ do máy mà có thể do cặn trên tuyến cấp nước. Y lọc giúp hạn chế tạp chất đi vào thiết bị phía sau.

Y lọc cần đặt ở vị trí dễ tháo nắp, dễ vệ sinh lưới và có đủ khoảng trống thao tác. Không nên lắp Y lọc sát nền bẩn, trong góc khuất hoặc gần khu có dầu mỡ đọng.

Van 1 chiều AUT nếu có bơm, máy rửa hoặc cụm thử áp

Van 1 chiều AUT nên được cân nhắc nếu khu bảo trì có bơm tăng áp, máy rửa áp lực, bơm thử, bồn chứa phụ hoặc nhiều vùng áp lực khác nhau. Van 1 chiều giúp hạn chế nước hồi, giữ dòng chảy đúng chiều và bảo vệ bơm khi dừng.

Trong khu sửa chữa, thiết bị có thể đóng mở nước liên tục, thử áp ngắt quãng hoặc vận hành không đều. Nếu thiếu van 1 chiều phù hợp, hệ thống có thể tụt áp, nước hồi về bơm hoặc phát sinh tiếng đập trong đường ống.

Khi lắp van 1 chiều, cần kiểm tra mũi tên trên thân van. Mũi tên phải cùng chiều nước đi thực tế từ nguồn cấp hoặc từ bơm ra thiết bị.

Khớp nối mềm nếu tuyến gần máy rung hoặc bơm

Khu bảo trì, sửa chữa máy móc thường có thiết bị rung như bơm, motor, máy rửa áp lực, máy nén hoặc cụm thử máy. Nếu đường ống nối cứng trực tiếp vào thiết bị rung, lực rung có thể truyền vào cụm van, mặt bích và đầu nối.

Khớp nối mềm có thể được cân nhắc tại vị trí phù hợp để giảm truyền rung, hỗ trợ căn chỉnh nhẹ và hạn chế lực tác động lên đường ống. Tuy nhiên, khớp nối mềm không dùng để bù sai lệch lắp đặt quá mức.

Dù có khớp nối mềm, đường ống vẫn cần giá đỡ chắc, đúng tâm và không để van chịu lực võng hoặc lực kéo từ tuyến ống.

Chọn đúng DN theo lưu lượng sử dụng

Van AUT cho khu bảo trì cần chọn đúng DN theo lưu lượng thực tế. Tuyến chính cấp cho nhiều điểm rửa, máy rửa và điểm thử thiết bị cần DN lớn hơn nhánh cấp một vòi đơn lẻ.

Nếu chọn van nhỏ hơn đường ống, nước có thể yếu khi nhiều điểm sử dụng cùng lúc. Nếu chọn van quá lớn cho nhánh nhỏ, chi phí tăng và lắp đặt cồng kềnh không cần thiết.

Khi thay van cũ, cần kiểm tra DN thực tế, kiểu kết nối, tiêu chuẩn mặt bích hoặc ren, chiều dài lắp đặt và khoảng trống đóng mở van.

Chọn đúng áp lực theo thiết bị sử dụng nước

Khu bảo trì có thể dùng nước áp lực thường cho rửa tay, rửa dụng cụ, rửa sàn nhưng cũng có thể dùng áp lực cao hơn cho máy rửa hoặc cụm thử thiết bị. Vì vậy, cần xác định áp lực làm việc trước khi chọn van.

Van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu tuyến gần bơm hoặc máy rửa áp lực, cần chú ý dao động áp khi thiết bị đóng mở liên tục.

Không nên chọn van chỉ theo DN. DN đúng nhưng áp lực không phù hợp vẫn có thể gây rò, rung hoặc giảm tuổi thọ phụ kiện.

Cần có điểm xả cặn và xả áp

Hệ thống cấp nước khu bảo trì nên có điểm xả cặn tại cuối tuyến hoặc vị trí thấp. Khu bảo trì thường có nhiều thiết bị tháo lắp, sửa chữa và có thể phát sinh cặn sau khi thay đường ống, sửa bơm hoặc đấu nối thêm thiết bị.

Điểm xả cặn giúp súc rửa tuyến trước khi nước đi vào đầu phun, máy rửa hoặc thiết bị nhạy. Nếu thiếu điểm xả, cặn có thể dồn vào Y lọc hoặc đi thẳng vào thiết bị.

Ngoài ra, trước khi tháo Y lọc, đồng hồ, van 1 chiều hoặc máy rửa, cần có điểm xả áp để xả nước còn lại trong đoạn ống. Việc này giúp bảo trì an toàn và sạch hơn.

Không đặt van và điểm xả gần tủ điện

Khu bảo trì máy móc thường có nhiều ổ cắm, tủ điều khiển, motor, máy hàn, máy khoan, máy nén khí hoặc thiết bị điện cầm tay. Van, Y lọc, điểm xả cặn và điểm xả áp không nên đặt ngay phía trên hoặc sát các thiết bị này.

Khi bảo trì, nước có thể chảy ra từ cụm van. Nếu bố trí sai, nước có thể vào tủ điện, ổ cắm hoặc dây nguồn, gây mất an toàn nghiêm trọng.

Nếu không thể tránh hoàn toàn, cần có hướng xả nước an toàn, khay hứng, che chắn và khoảng cách phù hợp giữa tuyến nước với thiết bị điện.

Chú ý nền trơn, dầu mỡ và nước rửa

Khu sửa chữa máy móc có thể có dầu mỡ, bụi kim loại, nước rửa và hóa chất vệ sinh nhẹ. Nếu van đặt ở vị trí nước thường xuyên đọng hoặc dầu mỡ bám, việc thao tác sẽ khó và có nguy cơ trượt ngã.

Van nên đặt ở vị trí khô tương đối, có thể vệ sinh được và không nằm ngay điểm nước bẩn dồn về. Nếu có hố van, hố cần thoát nước và không bị bùn, dầu hoặc cặn che lấp.

Khi xả nước bảo trì, cần dẫn nước về rãnh thoát phù hợp, không xả ra khu sửa máy, khu điện hoặc nơi công nhân thường đứng thao tác.

Chú ý va chạm từ xe đẩy và thiết bị sửa chữa

Khu bảo trì thường có xe đẩy dụng cụ, xe nâng tay, pallet, máy tháo lắp, bình khí, thùng dầu và linh kiện lớn di chuyển. Van lắp nổi, tay van, đồng hồ, nắp Y lọc và đầu xả rất dễ bị va chạm nếu đặt sai vị trí.

Van không nên đặt tại góc quay xe đẩy, sát lối kéo máy hoặc vị trí thường tập kết linh kiện. Nếu bắt buộc đặt gần khu di chuyển, cần có khung bảo vệ hoặc đặt van trong hộp kỹ thuật.

Bảo vệ van khỏi va chạm giúp tránh gãy tay van, lệch mặt bích, rò đầu nối và dừng nước ngoài kế hoạch.

Nhãn van phải rõ theo từng điểm cấp nước

Mỗi van AUT trong khu bảo trì nên có nhãn rõ. Nhãn nên ghi chức năng và khu vực cấp nước như van tổng khu bảo trì, van cấp máy rửa chi tiết, van cấp khu thử bơm, van trước Y lọc, van sau bơm, van xả cặn cuối tuyến hoặc van cấp bồn rửa dụng cụ.

Nhãn rõ giúp đội kỹ thuật đóng đúng van khi có sự cố. Trong khu bảo trì có nhiều máy và nhiều tuyến ống, nếu không có nhãn, người vận hành rất dễ đóng nhầm hoặc mất thời gian dò tuyến.

Nhãn nên bền với ẩm, bụi, dầu mỡ nhẹ và nước bắn. Không nên dùng nhãn dễ bong, dễ mờ trong khu làm việc cường độ cao.

Nên có sơ đồ tuyến nước khu bảo trì

Khu bảo trì, sửa chữa máy móc nên có sơ đồ tuyến nước đơn giản. Sơ đồ cần thể hiện van tổng, van nhánh, bơm, Y lọc, van 1 chiều, máy rửa, điểm xả cặn, điểm xả áp và các khu sử dụng nước.

Sơ đồ giúp đội bảo trì biết cần đóng van nào khi sửa một thiết bị. Khi thêm máy rửa, thêm bồn rửa hoặc thay đổi layout, sơ đồ cần được cập nhật lại.

Nếu không có sơ đồ, hệ thống sau vài lần cải tạo rất dễ bị rối. Van có thể vẫn còn trên tuyến nhưng không ai biết cấp cho thiết bị nào.

Cần quản lý trạng thái van thường mở và thường đóng

Trong khu bảo trì, có van thường mở như van cấp nước chính, van cấp khu rửa, van cấp thiết bị đang sử dụng. Cũng có van thường đóng như van xả cặn, van xả áp, van bypass hoặc van dự phòng.

Trạng thái này cần ghi trên nhãn hoặc checklist vận hành. Sau mỗi lần bảo trì, đội kỹ thuật cần kiểm tra lại để tránh quên mở van cấp hoặc quên đóng van xả.

Một van xả đóng không kín có thể làm thất thoát nước. Một van cấp chưa mở hết có thể làm máy rửa yếu và khiến người vận hành tưởng thiết bị bị lỗi.

Bảo trì định kỳ van AUT trong khu sửa chữa máy móc

Van AUT trong khu bảo trì cần được kiểm tra định kỳ vì môi trường có rung, nước, dầu mỡ, bụi và nguy cơ va chạm. Các hạng mục cần kiểm tra gồm khả năng đóng mở, rò rỉ, mặt bích, bulong, nhãn van, Y lọc, van 1 chiều, khớp nối mềm, đồng hồ nước và điểm xả cặn.

Y lọc cần vệ sinh khi máy rửa yếu hoặc đầu phun tắc. Van 1 chiều cần kiểm tra nếu có nước hồi, tụt áp hoặc tiếng đập khi bơm dừng. Khớp nối mềm cần kiểm tra nếu có nứt, phồng, lệch hoặc rò.

Bảo trì định kỳ giúp hệ thống cấp nước khu sửa chữa vận hành ổn định, giảm rò rỉ và hỗ trợ công việc bảo trì máy móc nhanh hơn.

Checklist bố trí van AUT cho hệ thống cấp nước khu bảo trì, sửa chữa máy móc

Những lỗi thường gặp khi bố trí van cho khu bảo trì máy móc

Lỗi đầu tiên là không chia van theo từng điểm sử dụng. Khi một máy rửa hoặc một bồn rửa cần sửa, cả khu bảo trì phải dừng nước.

Lỗi thứ hai là thiếu Y lọc trước thiết bị nhạy cặn, làm đầu phun, máy rửa hoặc đồng hồ nhanh tắc. Lỗi thứ ba là thiếu van 1 chiều trong hệ thống có bơm, gây nước hồi, tụt áp hoặc tiếng đập khi bơm dừng.

Lỗi thứ tư là đặt van gần tủ điện, ổ cắm hoặc motor mà không có hướng xả nước an toàn. Lỗi thứ năm là để van nhô ra lối xe đẩy, dễ bị va chạm trong quá trình sửa chữa máy móc.

Kết luận

Van AUT dùng cho hệ thống cấp nước khu bảo trì, sửa chữa máy móc cần được bố trí theo hướng chia khu rõ, dễ cô lập, dễ bảo trì và an toàn khi thao tác. Nên có van khóa tổng, van khóa từng khu, van riêng trước thiết bị, Y lọc nếu nguồn nước có cặn, van 1 chiều nếu có bơm, điểm xả cặn, điểm xả áp, nhãn van và sơ đồ tuyến nước.

Với khu bảo trì có bơm, máy rửa áp lực, cụm thử thiết bị hoặc nguy cơ nước hồi khi thiết bị đóng mở liên tục, bạn có thể tham khảo thêm nhóm Van 1 chiều AUT ↗ để chọn đúng kích cỡ, áp lực và vị trí lắp phù hợp cho hệ thống cấp nước khu sửa chữa máy móc.
