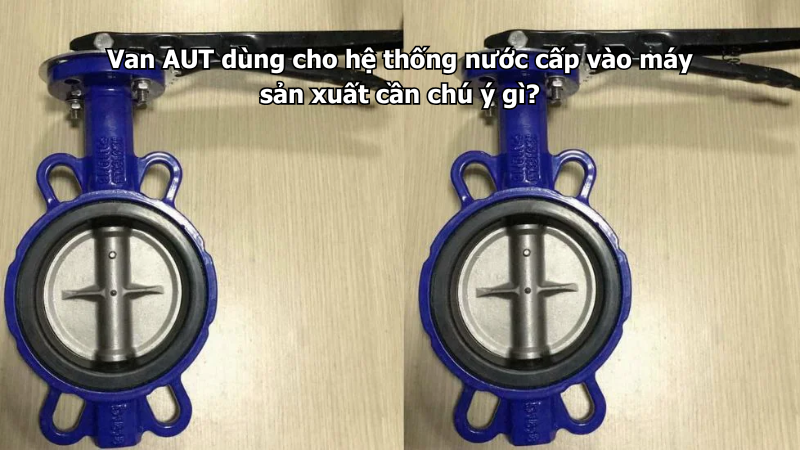

Van AUT dùng cho hệ thống nước cấp vào máy sản xuất cần chú ý gì?

Van AUT dùng cho hệ thống nước cấp vào máy sản xuất cần chú ý đến yêu cầu lưu lượng, áp lực đầu vào, chất lượng nước, vị trí van khóa, Y lọc bảo vệ thiết bị, van 1 chiều chống nước hồi, khớp nối mềm giảm rung, điểm xả áp và khả năng bảo trì nhanh khi máy cần dừng sửa. Đây là tuyến nước quan trọng vì nếu cấp nước không ổn định, máy sản xuất có thể báo lỗi, giảm hiệu suất hoặc phải dừng ngoài kế hoạch.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với tuyến nước cấp vào máy sản xuất, van không chỉ để đóng mở nước. Van còn giúp bảo vệ máy, cô lập khi bảo trì, kiểm soát dòng nước, hạn chế cặn đi vào thiết bị và giảm ảnh hưởng rung động giữa máy với đường ống.

Đặc điểm tuyến nước cấp vào máy sản xuất

Tuyến nước cấp vào máy sản xuất thường phục vụ các mục đích như làm mát, rửa, cấp nước công nghệ, cấp nước phụ trợ, cấp nước cho bộ trao đổi nhiệt, cấp nước cho đầu phun, cấp nước cho bồn trung gian hoặc cấp nước cho thiết bị xử lý bên trong máy.

Tùy từng loại máy, yêu cầu nước đầu vào có thể khác nhau. Có máy cần lưu lượng lớn nhưng áp lực vừa phải. Có máy cần áp lực ổn định. Có máy nhạy với cặn, chỉ cần một lượng nhỏ tạp chất cũng có thể làm tắc đầu phun, van điện từ hoặc bộ lọc bên trong.

Vì vậy, khi chọn và bố trí van AUT, cần xem kỹ yêu cầu kỹ thuật của máy, không nên chỉ chọn theo kích cỡ ống có sẵn.

Cần đọc yêu cầu nước đầu vào của máy

Trước khi lắp van AUT, nên kiểm tra tài liệu kỹ thuật hoặc thông số của máy sản xuất. Các thông tin cần quan tâm gồm lưu lượng nước yêu cầu, áp lực tối thiểu, áp lực tối đa, nhiệt độ nước, chất lượng nước và kiểu kết nối đầu vào.

Nếu áp lực nước thấp hơn yêu cầu, máy có thể báo lỗi thiếu nước hoặc hoạt động không ổn định. Nếu áp lực quá cao, các chi tiết bên trong như van điện từ, ống mềm, đầu nối hoặc bộ lọc có thể nhanh hư hơn.

Van AUT cần được chọn theo điều kiện làm việc thực tế của tuyến nước cấp vào máy. Không nên dùng chung một cách chọn cho tất cả máy nếu mỗi máy có yêu cầu khác nhau.

Nên có van khóa trước mỗi máy sản xuất

Mỗi máy sản xuất nên có một van khóa riêng trên đường nước đầu vào. Van này giúp cô lập máy khi cần vệ sinh, bảo trì, thay ống mềm, thay bộ lọc, thay van điện từ hoặc xử lý rò rỉ.

Nếu nhiều máy dùng chung một nhánh nhưng không có van khóa riêng, khi một máy cần sửa có thể phải dừng nước cả cụm máy. Điều này ảnh hưởng đến sản xuất và làm tăng thời gian dừng dây chuyền.

Van khóa trước máy nên đặt ở vị trí dễ thao tác, dễ nhìn và không bị che bởi thân máy, tủ điện, băng tải hoặc vật tư sản xuất.

Nên có van khóa trước và sau cụm thiết bị phụ trợ

Nếu trước máy có cụm thiết bị phụ trợ như Y lọc, đồng hồ nước, van giảm áp, van 1 chiều, bộ lọc tinh hoặc thiết bị đo, nên bố trí van khóa trước và sau cụm. Cách này giúp tháo thiết bị phụ trợ để bảo trì mà không phải xả nước toàn bộ tuyến.

Khi cần vệ sinh Y lọc hoặc thay đồng hồ, chỉ cần đóng hai van khóa, xả áp đoạn giữa và tháo thiết bị. Việc bảo trì sẽ nhanh hơn và sạch hơn.

Với hệ thống sản xuất liên tục, cách bố trí này rất cần thiết vì giảm thời gian dừng máy và giảm ảnh hưởng đến các nhánh khác.

Y lọc AUT giúp bảo vệ máy khỏi cặn

Y lọc AUT nên được cân nhắc trên tuyến nước trước khi vào máy sản xuất, nhất là khi máy có đầu phun nhỏ, van điện từ, bộ trao đổi nhiệt, bộ lọc bên trong hoặc các chi tiết nhạy với cặn. Cặn như cát, rỉ sét, mạt hàn, vụn gioăng hoặc tạp chất nhỏ có thể làm máy hoạt động kém ổn định.

Nếu không có lọc cặn phù hợp, cặn có thể đi vào máy và gây tắc đầu phun, giảm lưu lượng nước làm mát, làm van điện từ đóng không kín hoặc khiến thiết bị báo lỗi. Khi đó, chi phí sửa máy thường cao hơn nhiều so với chi phí bảo vệ tuyến nước đầu vào.

Y lọc cần lắp ở vị trí dễ tháo nắp và vệ sinh lưới. Không nên lắp lọc sát thân máy hoặc trong vị trí quá chật khiến việc bảo trì khó thực hiện.

Van 1 chiều AUT nếu cần chống nước hồi từ máy

Van 1 chiều AUT nên được cân nhắc nếu máy sản xuất có bơm phụ, bồn chứa bên trong, vùng áp lực riêng hoặc nguy cơ nước hồi ngược về tuyến cấp chung. Van giúp nước đi theo một chiều và hạn chế ảnh hưởng chéo giữa máy với hệ thống cấp nước.

Nước hồi có thể làm tụt áp, gây tiếng đập, ảnh hưởng máy khác trên cùng tuyến hoặc làm nước trong máy chảy ngược về đường cấp. Với hệ thống có nhiều máy hoạt động song song, vấn đề này càng cần chú ý.

Khi lắp van 1 chiều, phải kiểm tra mũi tên trên thân van. Mũi tên cần trùng với chiều nước đi vào máy. Lắp sai chiều có thể làm máy không nhận nước hoặc nước cấp rất yếu.

Khớp nối mềm AUT giúp giảm rung giữa máy và đường ống

Máy sản xuất có thể phát sinh rung trong quá trình vận hành, đặc biệt là máy có bơm, motor, đầu phun áp lực, cụm quay, máy rửa, máy làm mát hoặc thiết bị hoạt động theo chu kỳ. Nếu đường ống nối cứng trực tiếp vào máy, rung có thể truyền sang tuyến ống và cụm van.

Khớp nối mềm AUT có thể được cân nhắc tại vị trí phù hợp để giảm truyền rung, hỗ trợ căn chỉnh và hạn chế lực kéo lệch lên van, mặt bích hoặc đầu nối. Đây là hạng mục rất hữu ích khi tuyến nước cấp nằm gần máy đang hoạt động liên tục.

Tuy nhiên, khớp nối mềm không dùng để bù sai lệch lắp đặt quá mức. Đường ống vẫn cần đúng tâm, có giá đỡ chắc và không để khớp nối mềm chịu kéo, xoắn hoặc lệch quá giới hạn.

Chọn đúng DN theo lưu lượng máy yêu cầu

Van AUT cấp vào máy sản xuất cần chọn đúng DN theo lưu lượng yêu cầu của máy và kích cỡ đường ống. Nếu chọn van nhỏ hơn tuyến ống, lưu lượng có thể bị nghẽn, máy thiếu nước và hoạt động không ổn định.

Nếu nhiều máy dùng chung một tuyến cấp, tuyến chính phải được tính theo lưu lượng dùng đồng thời. Nhánh cấp từng máy có thể nhỏ hơn, nhưng không được nhỏ đến mức làm máy thiếu nước khi hoạt động tải cao.

Khi thay van cũ, cần kiểm tra DN thực tế, kiểu kết nối, tiêu chuẩn mặt bích hoặc ren, chiều dài lắp đặt và khoảng không gian để thao tác van sau khi lắp.

Chọn đúng áp lực cấp nước vào máy

Áp lực nước đầu vào là yếu tố rất quan trọng với máy sản xuất. Nếu áp lực quá thấp, máy có thể báo lỗi, nước làm mát không đủ hoặc đầu phun hoạt động yếu. Nếu áp lực quá cao, các chi tiết đầu vào có thể bị ảnh hưởng.

Van AUT cần phù hợp với áp lực vận hành và áp lực thử của tuyến. Nếu tuyến cấp gần bơm tăng áp, bồn áp lực hoặc cụm điều áp, cần chú ý dao động áp khi máy đóng mở nước.

Nếu máy yêu cầu áp lực ổn định, có thể cần đồng hồ áp, van điều áp hoặc giải pháp kiểm soát áp theo thiết kế. Không nên dùng van khóa mở hé để thay thế cho thiết bị điều áp nếu hệ thống cần kiểm soát chính xác.

Cần có điểm xả áp trước khi tháo thiết bị

Trước khi tháo Y lọc, đồng hồ, van 1 chiều, ống mềm hoặc đầu nối cấp vào máy, cần xả áp đoạn ống đã cô lập. Nếu trong đoạn ống vẫn còn áp, nước có thể phun ra khi tháo, gây nguy hiểm và làm ướt khu vực máy.

Nên bố trí điểm xả áp nhỏ tại cụm van trước máy hoặc có phương án xả nước an toàn. Nước xả nên dẫn về rãnh thoát, phễu thu hoặc khu vực được phép xả.

Không nên xả nước vào tủ điện, motor, bảng điều khiển, khu nguyên liệu, khu đóng gói hoặc vị trí có thiết bị điện gần đó.

Chú ý vị trí van không được vướng thao tác máy

Van AUT cấp vào máy nên đặt ở vị trí dễ thao tác nhưng không cản trở vận hành. Không nên để tay van nhô ra lối đi, vướng cửa mở máy, vướng khu thay khuôn, vướng băng tải hoặc vướng khu bảo trì thiết bị.

Nếu van đặt phía sau máy quá sâu, khi có sự cố người vận hành không thể đóng nhanh. Nếu van đặt quá thấp sát nền, nước bẩn và bụi sản xuất có thể bám vào khiến van khó kiểm tra.

Vị trí tốt là gần máy, dễ nhận biết, có nhãn rõ và vẫn đủ khoảng trống để thao tác dụng cụ khi cần tháo lắp.

Cần có giá đỡ đường ống quanh cụm van

Đường ống cấp vào máy không nên dồn lực lên thân van hoặc đầu nối của máy. Trước và sau cụm van AUT cần có giá đỡ, kẹp ống hoặc gối đỡ phù hợp để giữ tuyến ống ổn định.

Nếu ống bị võng, lệch hoặc rung, mặt bích có thể bị hở gioăng, van khó đóng mở hoặc đầu nối vào máy bị nứt. Với máy rung, giá đỡ càng quan trọng để giảm lực truyền vào cụm van.

Khi tháo thiết bị hoặc thay van, giá đỡ cũng giúp đường ống không bị xê dịch. Điều này làm việc bảo trì nhanh hơn và giảm nguy cơ rò sau khi lắp lại.

Chú ý nước có nhiệt độ cao hoặc nước làm mát tuần hoàn

Một số máy sản xuất dùng nước làm mát hoặc nước tuần hoàn có nhiệt độ thay đổi. Nếu nước nóng hơn nước cấp thông thường, cần kiểm tra nhiệt độ làm việc của van, gioăng và phụ kiện liên quan.

Nước tuần hoàn cũng có thể mang theo cặn, rỉ sét hoặc tạp chất từ hệ thống. Vì vậy, Y lọc, điểm xả cặn và lịch vệ sinh cần được chú ý hơn.

Không nên mặc định tuyến nước cấp vào máy nào cũng là nước sạch lạnh thông thường. Cần xác định đúng loại nước, nhiệt độ và điều kiện vận hành trước khi chọn van.

Nên có đồng hồ nước hoặc đồng hồ áp nếu cần theo dõi máy

Nếu máy sản xuất cần kiểm soát lượng nước sử dụng, có thể bố trí đồng hồ nước trên tuyến cấp vào máy hoặc cụm máy. Đồng hồ giúp theo dõi tiêu thụ, phát hiện rò rỉ và đánh giá mức dùng nước theo ca.

Nếu máy cần áp lực ổn định, nên có đồng hồ áp tại vị trí phù hợp để kiểm tra nhanh khi máy báo lỗi thiếu nước. Khi áp lực đầu vào giảm, đội kỹ thuật có thể kiểm tra van, Y lọc, bơm hoặc tuyến cấp nhanh hơn.

Đồng hồ nước và đồng hồ áp nên được lắp ở vị trí dễ đọc, không bị che bởi máy móc hoặc tủ điện. Nếu cần tháo bảo trì, nên có van khóa trước và sau.

Cần đánh nhãn van theo từng máy

Mỗi van AUT cấp vào máy sản xuất nên có nhãn rõ. Nhãn nên ghi tên máy, mã máy, chức năng van, trạng thái vận hành bình thường và chiều dòng nước nếu cần.

Ví dụ: van cấp nước máy rửa số 1, van trước Y lọc máy làm mát, van sau bơm cấp máy A, van bypass thường đóng, van xả áp cụm máy đóng gói hoặc van cấp nước đầu phun dây chuyền 2.

Nhãn rõ giúp người vận hành đóng đúng van khi máy báo lỗi hoặc khi cần bảo trì. Với nhà máy có nhiều máy giống nhau, nhãn van là yếu tố rất quan trọng để tránh thao tác nhầm.

Cần có quy trình đóng mở khi bảo trì máy

Tuyến nước cấp vào máy sản xuất nên có quy trình thao tác rõ. Quy trình có thể gồm các bước: dừng máy, đóng van cấp nước, xả áp, kiểm tra áp lực, tháo thiết bị, lắp lại, mở nước từ từ, kiểm tra rò và chạy thử máy.

Nếu có van bypass, van xả hoặc van cấp phụ, cần ghi rõ trạng thái bình thường của từng van. Không nên để nhân sự vận hành mở nhầm bypass hoặc quên mở lại van chính sau bảo trì.

Với nhà máy nhiều ca, mọi thao tác đóng mở van liên quan đến máy nên được ghi vào nhật ký để ca sau nắm được tình trạng.

Cấp nước lại từ từ sau khi bảo trì

Sau khi vệ sinh Y lọc, thay van, thay ống mềm hoặc bảo trì máy, không nên mở van cấp nước quá nhanh. Nếu đoạn ống còn khí hoặc đang rỗng nước, mở van đột ngột có thể gây va đập nước, rung ống hoặc rò tại gioăng mới lắp.

Nên mở van từ từ, quan sát đồng hồ áp nếu có, kiểm tra mặt bích, đầu nối, nắp lọc và điểm vào máy. Nếu có tiếng đập hoặc rung bất thường, cần dừng lại kiểm tra.

Sau khi máy chạy thử, cần kiểm tra lại một lần nữa vì một số điểm rò nhỏ chỉ xuất hiện khi máy hoạt động đủ tải.

Bảo trì định kỳ van AUT trên tuyến cấp vào máy

Van AUT trên tuyến nước cấp vào máy sản xuất cần được kiểm tra định kỳ vì đây là vị trí liên quan trực tiếp đến thiết bị. Các hạng mục cần kiểm tra gồm khả năng đóng mở, rò rỉ, mặt bích, đầu nối, Y lọc, van 1 chiều, khớp nối mềm, đồng hồ áp, nhãn van và điểm xả.

Y lọc cần vệ sinh khi máy báo thiếu nước, lưu lượng giảm hoặc áp lực sau lọc thấp. Van 1 chiều cần kiểm tra nếu có nước hồi, tụt áp hoặc tiếng đập khi máy dừng. Khớp nối mềm cần kiểm tra nếu có dấu hiệu nứt, phồng, xoắn, lệch hoặc rò.

Bảo trì định kỳ giúp máy sản xuất nhận nước ổn định, giảm lỗi vận hành và hạn chế dừng máy ngoài kế hoạch.

Checklist chọn van AUT cho hệ thống nước cấp vào máy sản xuất

Những lỗi thường gặp khi lắp van cấp nước vào máy sản xuất

Lỗi đầu tiên là không lắp van khóa riêng cho từng máy, khiến khi một máy cần sửa phải dừng nước cả cụm. Lỗi thứ hai là thiếu Y lọc trước máy nhạy cặn, làm đầu phun, van điện từ hoặc bộ lọc bên trong nhanh tắc.

Lỗi thứ ba là không lắp van 1 chiều tại vị trí có nguy cơ nước hồi, gây tụt áp hoặc ảnh hưởng máy khác trên cùng tuyến. Lỗi thứ tư là nối cứng đường ống vào máy rung mà không có giải pháp giảm rung phù hợp.

Lỗi thứ năm là đặt van ở vị trí khó thao tác, không có nhãn hoặc không có điểm xả áp. Khi máy cần bảo trì nhanh, đội kỹ thuật mất nhiều thời gian xử lý và dễ làm nước chảy vào khu vực không an toàn.

Kết luận

Van AUT dùng cho hệ thống nước cấp vào máy sản xuất cần được chọn và bố trí theo yêu cầu thực tế của máy, gồm lưu lượng, áp lực, nhiệt độ, chất lượng nước, DN, kiểu kết nối và không gian bảo trì. Nên có van khóa riêng trước từng máy, Y lọc bảo vệ thiết bị nhạy cặn, van 1 chiều nếu có nguy cơ nước hồi, điểm xả áp và nhãn van rõ ràng.

Với các máy có rung, bơm phụ, motor, cụm phun hoặc đường ống nối gần thiết bị hoạt động liên tục, cần chú ý thêm giải pháp giảm rung và giữ ổn định đường ống. Bạn có thể tham khảo nhóm Khớp nối mềm AUT ↗ để chọn đúng kích cỡ, áp lực và vị trí lắp phù hợp cho tuyến nước cấp vào máy sản xuất.
