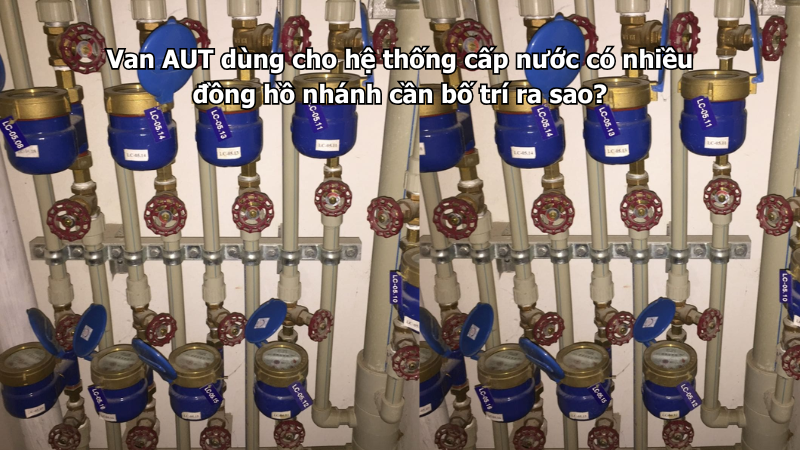

Van cổngVan AUT dùng cho hệ thống cấp nước có nhiều đồng hồ nhánh cần được bố trí theo nguyên tắc dễ cô lập từng nhánh, bảo vệ đồng hồ khỏi cặn, kiểm soát chiều dòng chảy, thuận tiện ghi chỉ số và dễ bảo trì khi có sự cố. Hệ thống nhiều đồng hồ nhánh thường gặp trong nhà máy, khu dân cư, tòa nhà, trường học, bệnh viện, khách sạn, khu thương mại hoặc cụm phòng trọ, nơi mỗi khu vực cần đo lượng nước sử dụng riêng.
Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.
Trong hệ thống có nhiều đồng hồ nhánh, van không chỉ dùng để đóng mở nước. Van còn giúp tách riêng từng đồng hồ khi thay thế, vệ sinh Y lọc, kiểm tra rò rỉ, chống nước hồi và hạn chế ảnh hưởng đến các nhánh khác khi một khu vực cần bảo trì.
Hệ thống nhiều đồng hồ nhánh là gì?
Hệ thống nhiều đồng hồ nhánh là hệ thống cấp nước có một tuyến chính, sau đó chia ra nhiều nhánh nhỏ, mỗi nhánh lắp một đồng hồ để đo lượng nước sử dụng riêng. Mỗi đồng hồ có thể cấp cho một tầng, một khu sản xuất, một căn hộ, một khu vệ sinh, một cụm phòng, một khu thuê mặt bằng hoặc một khu chức năng riêng.
Mục tiêu của việc lắp nhiều đồng hồ nhánh là quản lý lượng nước theo từng khu vực. Nhờ đó, đơn vị vận hành có thể theo dõi tiêu thụ nước, phát hiện bất thường, phân bổ chi phí và xử lý rò rỉ nhanh hơn.
Tuy nhiên, nếu cụm van quanh đồng hồ không được bố trí đúng, việc thay đồng hồ, kiểm tra chỉ số hoặc xử lý sự cố sẽ rất bất tiện. Vì vậy, van AUT cần được bố trí đồng bộ với từng nhánh đồng hồ.
Nên có van khóa trước mỗi đồng hồ nhánh
Mỗi đồng hồ nhánh nên có một van khóa phía trước. Van này giúp đóng nước vào đồng hồ khi cần thay đồng hồ, kiểm định, sửa rò rỉ, vệ sinh lọc hoặc kiểm tra tuyến phía sau.
Nếu không có van khóa trước đồng hồ, khi một đồng hồ gặp sự cố có thể phải đóng van tổng hoặc đóng cả một cụm nhiều nhánh. Điều này làm phạm vi ngắt nước rộng hơn cần thiết và gây ảnh hưởng đến các khu vực không liên quan.
Tùy DN đường ống và không gian lắp đặt, có thể chọn van cổng AUT hoặc van bướm AUT làm van khóa. Van cổng phù hợp vị trí cần khóa chắc chắn, ít đóng mở. Van bướm phù hợp tuyến ống vừa và lớn, cần thao tác nhanh, gọn và dễ bố trí trong phòng kỹ thuật.
Nên có van khóa sau đồng hồ nếu cần bảo trì độc lập
Ngoài van khóa trước đồng hồ, nhiều hệ thống nên có thêm van khóa sau đồng hồ. Van này giúp cô lập đồng hồ từ cả hai phía khi cần tháo thay hoặc kiểm tra. Đặc biệt với tuyến phía sau có nước còn tồn trong ống, van sau đồng hồ giúp hạn chế nước chảy ngược về vị trí đang bảo trì.
Cách bố trí van trước và sau đồng hồ giúp việc bảo trì sạch hơn, nhanh hơn và ít ảnh hưởng đến hệ thống. Khi cần thay đồng hồ, đội kỹ thuật chỉ cần đóng hai van của nhánh đó, xả áp đoạn ngắn rồi tháo đồng hồ.
Với hệ thống nhiều đồng hồ đặt sát nhau, bố trí van khóa sau đồng hồ cũng giúp quản lý từng nhánh rõ hơn, tránh nhầm lẫn khi sửa chữa.
Y lọc AUT nên lắp trước đồng hồ nhánh
Y lọc AUT rất nên được cân nhắc lắp trước đồng hồ nhánh, nhất là khi nguồn nước có cặn, đường ống cũ, bể chứa lâu ngày chưa vệ sinh hoặc hệ thống mới thi công. Y lọc giúp giữ lại cát, rỉ sét, mạt hàn, rác nhỏ và tạp chất trước khi nước đi qua đồng hồ.
Đồng hồ nước là thiết bị đo lưu lượng, bên trong có cơ cấu đo nhạy với cặn. Nếu cặn đi vào đồng hồ, đồng hồ có thể quay không chính xác, kẹt cơ cấu đo, giảm lưu lượng hoặc nhanh hư hơn. Với hệ thống nhiều đồng hồ, một vài đồng hồ bị cặn cũng có thể làm việc quản lý số liệu thiếu ổn định.
Khi lắp Y lọc AUT, cần đặt đúng chiều dòng chảy và chừa đủ không gian tháo nắp lọc. Nếu lưới lọc bị tắc mà không vệ sinh được, nhánh phía sau sẽ bị nước yếu.
Thứ tự bố trí van và đồng hồ nhánh tham khảo
Một cụm đồng hồ nhánh có thể bố trí theo thứ tự: tuyến chính → tê chia nhánh → van khóa AUT → Y lọc AUT nếu cần → đồng hồ nước → van khóa sau đồng hồ → tuyến cấp ra khu vực sử dụng.
Trong một số hệ thống có nguy cơ nước chảy ngược, có thể bổ sung van 1 chiều AUT sau đồng hồ hoặc sau nhánh cấp tùy bản vẽ thiết kế. Nếu nhánh có bơm phụ, bồn chứa riêng hoặc áp lực khác với tuyến chính, van 1 chiều càng cần được xem xét kỹ hơn.
Thứ tự cụ thể có thể thay đổi theo thiết kế, nhưng nguyên tắc quan trọng là đồng hồ cần có khả năng cô lập, được bảo vệ khỏi cặn và có đủ không gian để đọc chỉ số, tháo lắp, kiểm định.
Van 1 chiều AUT có cần cho từng đồng hồ nhánh không?
Van 1 chiều AUT không phải lúc nào cũng bắt buộc cho mọi đồng hồ nhánh. Thiết bị này cần được cân nhắc khi có nguy cơ nước chảy ngược từ nhánh về tuyến chính hoặc giữa các nhánh với nhau.
Các trường hợp thường cần van 1 chiều gồm nhánh có bể chứa riêng, nhánh có bơm tăng áp riêng, nhánh có thiết bị tạo áp, nhánh có nhiều vùng áp lực khác nhau hoặc nhánh cần tránh nước hồi làm sai lệch đo đếm.
Nếu lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi từ tuyến chính qua đồng hồ vào khu vực sử dụng. Lắp sai chiều có thể làm nước không cấp được hoặc làm áp lực giảm bất thường.
Chọn đúng DN cho từng đồng hồ và từng van
Van AUT trong hệ thống nhiều đồng hồ nhánh cần chọn đúng DN theo đường ống và đồng hồ tương ứng. Không nên lấy DN tuyến chính để chọn cho toàn bộ van nhánh nếu nhánh có kích thước nhỏ hơn.
Ví dụ, tuyến chính có thể là DN100 hoặc DN150, nhưng từng nhánh đồng hồ có thể là DN25, DN32, DN50 hoặc DN80. Van lắp trên nhánh nào phải chọn theo DN của nhánh đó và phù hợp với đồng hồ nước lắp trên cùng tuyến.
Chọn sai DN có thể làm không lắp vừa, phải dùng thêm côn chuyển không cần thiết, gây cản dòng hoặc làm sai bố trí mặt bằng cụm đồng hồ.
Chọn đúng áp lực làm việc
Hệ thống nhiều đồng hồ nhánh có thể nằm sau bơm tăng áp, sau bể mái, sau tuyến cấp chính hoặc trong hệ thống nhiều tầng áp. Vì vậy, áp lực tại từng cụm đồng hồ có thể khác nhau.
Van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu chọn sai cấp áp, van có thể rò mặt bích, thấm gioăng hoặc không đảm bảo độ kín khi hệ thống tăng áp.
Với các cụm đồng hồ ở tầng thấp, phòng bơm, tầng hầm hoặc gần tuyến sau bơm, cần kiểm tra áp lực kỹ hơn. Không nên chỉ chọn theo DN mà bỏ qua thông số áp lực.
Chú ý khoảng cách lắp đặt để đọc đồng hồ dễ dàng
Cụm đồng hồ nhánh cần được bố trí sao cho dễ đọc chỉ số. Nếu van, Y lọc, đồng hồ và ống nhánh lắp quá sát nhau hoặc bị che khuất, việc ghi chỉ số sẽ rất khó, nhất là khi có nhiều đồng hồ trong cùng một phòng kỹ thuật.
Đồng hồ nên quay mặt hiển thị về phía dễ quan sát. Van khóa cần đặt ở vị trí thao tác được. Y lọc cần có khoảng trống tháo nắp. Không nên lắp cụm đồng hồ quá cao, quá thấp hoặc sát tường đến mức người vận hành khó tiếp cận.
Với hệ thống có nhiều đồng hồ đặt thành hàng, nên bố trí cùng hướng, cùng cao độ và có nhãn rõ để dễ đối chiếu.
Chú ý không gian bảo trì từng cụm đồng hồ
Khi có nhiều đồng hồ nhánh, nhu cầu bảo trì sẽ phát sinh theo thời gian. Có thể phải thay đồng hồ, kiểm định, thay gioăng, siết mặt bích, vệ sinh Y lọc hoặc xử lý rò rỉ tại van.
Vì vậy, mỗi cụm đồng hồ cần đủ không gian thao tác. Van cổng cần đủ chỗ quay tay. Van bướm cần đủ hành trình tay gạt hoặc tay quay. Y lọc cần đủ khoảng tháo lưới lọc. Đồng hồ cần đủ khoảng để tháo ra khỏi tuyến khi cần thay thế.
Không nên lắp các cụm đồng hồ quá sát nhau. Khi một đồng hồ cần tháo, người bảo trì phải có đủ không gian dùng dụng cụ mà không ảnh hưởng các cụm bên cạnh.
Chú ý hướng dòng chảy qua đồng hồ và thiết bị có chiều
Đồng hồ nước, Y lọc AUT và van 1 chiều AUT đều là các thiết bị có chiều lắp đặt. Nếu lắp sai chiều, hệ thống có thể không hoạt động đúng hoặc số liệu đo không chính xác.
Trên thân đồng hồ, Y lọc và van 1 chiều thường có ký hiệu hướng dòng chảy. Khi lắp, cần đối chiếu với hướng nước đi từ tuyến chính vào nhánh sử dụng. Sau khi lắp xong, nên kiểm tra lại một lần nữa trước khi cấp nước chính thức.
Với hệ thống nhiều đồng hồ, chỉ cần một cụm lắp sai chiều cũng có thể gây nước yếu, đồng hồ không quay đúng hoặc không cấp được nước cho nhánh đó.
Chú ý chống nước hồi làm sai lệch quản lý
Trong một số hệ thống, nước có thể hồi ngược từ nhánh này sang nhánh khác nếu các nhánh có áp lực khác nhau hoặc có bơm phụ. Điều này không chỉ ảnh hưởng vận hành mà còn có thể làm sai lệch việc đo nước theo từng đồng hồ.
Van 1 chiều AUT có thể hỗ trợ kiểm soát dòng chảy một chiều ở các nhánh có nguy cơ nước hồi. Tuy nhiên, không nên lắp đại trà nếu không cần thiết, vì van 1 chiều cũng tạo thêm tổn thất áp lực và cần bảo trì.
Cần đánh giá từng nhánh: nhánh nào chỉ cấp nước một chiều ổn định, nhánh nào có bể phụ, bơm phụ, áp lực cao hơn hoặc khả năng hồi nước. Từ đó chọn vị trí lắp van 1 chiều phù hợp.
Chú ý đánh dấu từng đồng hồ và từng van
Hệ thống nhiều đồng hồ nhánh rất dễ nhầm nếu không đánh dấu rõ. Mỗi đồng hồ và van đi kèm nên có mã số, tên khu vực cấp nước, hướng dòng chảy và trạng thái vận hành bình thường.
Ví dụ: đồng hồ khu sản xuất A, van trước đồng hồ khu vệ sinh tầng 2, Y lọc nhánh bếp, van sau đồng hồ khu thuê số 3. Cách ghi rõ giúp đội vận hành đóng đúng van, đọc đúng đồng hồ và xử lý đúng nhánh khi có sự cố.
Ngoài nhãn trực tiếp, nên có sơ đồ tuyến ống và bảng danh sách đồng hồ để quản lý. Khi thay đổi nhánh cấp hoặc đổi chức năng khu vực, cần cập nhật lại ngay.
Chú ý kiểm tra rò rỉ quanh cụm đồng hồ
Cụm đồng hồ nhánh có nhiều mối nối hơn đoạn ống thông thường, gồm van, Y lọc, đồng hồ, gioăng, mặt bích hoặc rắc co. Vì vậy, nguy cơ rò rỉ cũng cao hơn nếu lắp không đúng hoặc không bảo trì định kỳ.
Sau khi lắp đặt hoặc thay đồng hồ, cần kiểm tra rò tại hai đầu van, nắp Y lọc, đầu nối đồng hồ, gioăng và bulong. Nếu thấy thấm nước nhẹ, cần xử lý sớm để tránh rò lớn hơn.
Với cụm đồng hồ đặt trong hộp kỹ thuật hoặc hố van, rò rỉ nhỏ có thể khó phát hiện. Nên kiểm tra định kỳ và giữ khu vực quanh đồng hồ sạch, khô để dễ quan sát.
Bảo trì Y lọc và van quanh đồng hồ định kỳ
Y lọc trước đồng hồ cần được vệ sinh định kỳ, nhất là sau khi súc rửa đường ống, thay đoạn ống, vệ sinh bể chứa hoặc khi phát hiện nhánh phía sau bị nước yếu. Lưới lọc tắc là nguyên nhân rất phổ biến làm đồng hồ nhánh có lưu lượng thấp.
Van khóa trước và sau đồng hồ cũng nên được thao tác thử theo lịch. Nếu lâu ngày không dùng, van có thể bị kẹt, đặc biệt trong môi trường ẩm hoặc nước có nhiều cặn.
Bảo trì định kỳ giúp cụm đồng hồ hoạt động ổn định, số liệu đo chính xác hơn và giảm thời gian xử lý khi cần thay thế.
Checklist bố trí van AUT cho hệ thống nhiều đồng hồ nhánh
| Hạng mục cần kiểm tra | Nội dung cần lưu ý |
|---|---|
| Van trước đồng hồ | Nên có để cô lập nguồn nước vào đồng hồ |
| Van sau đồng hồ | Cân nhắc để tháo thay đồng hồ dễ hơn |
| Y lọc | Nên lắp trước đồng hồ nếu nguồn nước có cặn |
| Van 1 chiều | Cần nếu có nguy cơ nước hồi từ nhánh về tuyến chính |
| DN van | Chọn theo DN từng nhánh, không nhầm với DN tuyến chính |
| Áp lực | Phù hợp áp lực vận hành và áp lực thử |
| Chiều dòng chảy | Kiểm tra đồng hồ, Y lọc và van 1 chiều |
| Không gian đọc số | Đồng hồ dễ nhìn, không bị che khuất |
| Không gian bảo trì | Đủ chỗ tháo đồng hồ, vệ sinh lọc, đóng mở van |
| Nhãn quản lý | Ghi rõ mã đồng hồ, khu vực cấp và van tương ứng |
Những lỗi thường gặp khi bố trí nhiều đồng hồ nhánh
Lỗi đầu tiên là không có van khóa riêng trước từng đồng hồ, khiến khi thay một đồng hồ phải dừng nước nhiều khu vực. Lỗi thứ hai là không lắp Y lọc khi nguồn nước có cặn, làm đồng hồ nhanh kẹt hoặc đo không ổn định.
Lỗi thứ ba là chọn sai DN do nhầm giữa tuyến chính và tuyến nhánh. Lỗi thứ tư là lắp đồng hồ, Y lọc hoặc van 1 chiều sai chiều dòng chảy.
Lỗi thứ năm là không đánh dấu đồng hồ và van theo khu vực. Khi có nhiều đồng hồ đặt gần nhau, việc thiếu nhãn khiến người vận hành dễ đọc nhầm, đóng nhầm hoặc bảo trì sai nhánh.
Kết luận
Van AUT dùng cho hệ thống cấp nước có nhiều đồng hồ nhánh cần được bố trí rõ ràng theo từng cụm đồng hồ. Mỗi nhánh nên có van khóa trước đồng hồ, có thể thêm van khóa sau đồng hồ nếu cần bảo trì độc lập, lắp Y lọc AUT trước đồng hồ nếu nguồn nước có cặn và cân nhắc van 1 chiều AUT nếu có nguy cơ nước hồi.
Khi lựa chọn, cần chú ý đúng DN, đúng áp lực, đúng chiều dòng chảy, không gian đọc chỉ số, không gian tháo lắp và nhãn nhận diện từng nhánh. Bố trí đúng sẽ giúp quản lý nước dễ hơn, bảo trì nhanh hơn, hạn chế đọc nhầm chỉ số và giảm ảnh hưởng khi một đồng hồ cần thay thế.
