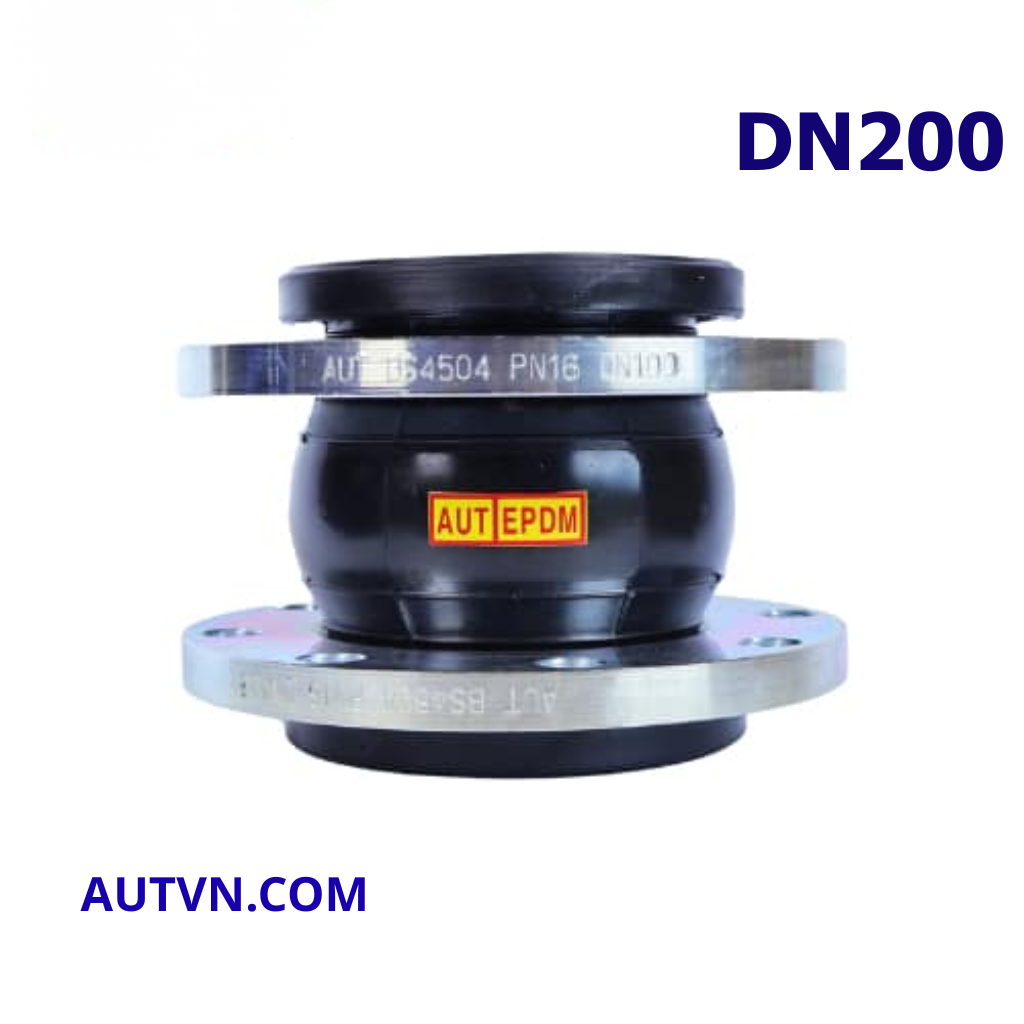

Khớp nối mềm AUT DN200

Khớp nối mềm AUT DN200 là gì?

Khớp nối mềm AUT DN200 là phụ kiện nối ống có phần thân bằng cao su đàn hồi, hai đầu kết nối mặt bích, dùng để lắp giữa các đoạn ống hoặc giữa đường ống với thiết bị như máy bơm, van, chiller, tháp giải nhiệt, hệ thống cấp nước và PCCC. Khác với đoạn ống kim loại cứng, khớp nối mềm có khả năng co giãn, hấp thụ rung và giảm truyền lực từ thiết bị sang đường ống.

Trong thực tế vận hành, máy bơm, dòng chảy, thay đổi áp lực và thay đổi nhiệt độ có thể tạo ra rung động hoặc dịch chuyển nhỏ trên tuyến ống. Nếu toàn bộ hệ thống chỉ dùng ống cứng, lực rung có thể truyền thẳng sang van, mặt bích, giá đỡ hoặc thiết bị phía sau. Lâu dài, điều này có thể gây ồn, nứt mối ghép, lỏng bulong, rò rỉ gioăng hoặc làm giảm tuổi thọ thiết bị.

Dòng AUT FIG05 – Rubber Expansion Joint được thiết kế để xử lý các vấn đề trên. Khi hệ thống làm việc, thân cao su EPDM có thể đàn hồi trong giới hạn cho phép, giúp giảm rung, giảm tiếng ồn và bù một phần chuyển vị nhỏ của đường ống.

Với kích cỡ DN200, sản phẩm thường được lắp gần máy bơm, giữa hai đoạn ống mặt bích hoặc tại các vị trí cần giảm rung và bù sai lệch nhỏ trong quá trình vận hành. Khách hàng cần chọn đúng loại khớp nối cho hệ thống có thể tham khảo thêm danh mục khớp nối mềm AUT để đối chiếu kích cỡ, kiểu kết nối, áp lực làm việc và thông số lắp đặt phù hợp trước khi đặt hàng.

Kích cỡ DN200 phù hợp với hệ thống nào?

DN200 là kích cỡ danh nghĩa của khớp nối mềm, tương đương khoảng 8 inch. Đây là size lớn, thường dùng cho tuyến ống chính hoặc các hệ thống có lưu lượng cao. So với DN100, DN125 hoặc DN150, khớp nối mềm DN200 có đường kính lớn hơn, lực tác động khi vận hành cũng lớn hơn, vì vậy cần kiểm tra kỹ áp lực, tiêu chuẩn mặt bích, khoảng cách lắp đặt và không gian thao tác khi thi công.

Một số cách gọi thường gặp của sản phẩm:

• Khớp nối mềm AUT DN200.
• Khớp nối cao su AUT DN200.
• Khớp nối mềm cao su AUT DN200.
• Rubber Expansion Joint AUT DN200.
• Khớp nối mềm mặt bích AUT DN200.
• Khớp nối chống rung AUT DN200.
• Khớp nối mềm AUT 8 inch.

Theo bảng kích thước catalogue, khớp nối mềm AUT DN200 có D = 338 mm, D1 = 295 mm, số lỗ bulong 12 lỗ Ø23 mm, độ dày mặt bích b = 18 mm, chiều dài lắp đặt L = 210 mm, độ giãn dài cho phép 12 mm và độ nén cho phép 25 mm. Khi chọn mua, cần đối chiếu các thông số này với bản vẽ hệ thống để đảm bảo lắp vừa mặt bích và không bị ép sai chiều dài khi thi công.

Cấu tạo và vật liệu của khớp nối mềm AUT DN200

Khớp nối mềm AUT DN200 có cấu tạo gồm thân cao su đàn hồi, lớp vải gia cường, vòng chịu áp bên trong và hai mặt bích thép carbon. Các bộ phận này kết hợp với nhau để tạo nên một cụm nối mềm vừa có khả năng đàn hồi, vừa đủ độ bền khi làm việc trong hệ thống đường ống áp lực.

• Thân cao su EPDM: Là phần chính của khớp nối, có khả năng đàn hồi, hấp thụ rung động và phù hợp với môi trường nước thông dụng.
• Lớp vải gia cường nylon: Nằm bên trong thân cao su, giúp tăng độ bền, hạn chế biến dạng quá mức khi khớp nối làm việc dưới áp lực.
• Vòng chịu áp steel wire rope: Hỗ trợ tăng khả năng chịu áp, giữ form thân cao su khi hệ thống vận hành.
• Mặt bích carbon steel: Dùng để kết nối với mặt bích đường ống, van hoặc thiết bị. Mặt bích được xử lý bảo vệ bề mặt bằng sơn epoxy tĩnh điện.
• Thiết kế thân bầu cao su: Giúp khớp nối có khả năng bù giãn nở, giảm rung và giảm truyền lực tốt hơn so với đoạn nối kim loại cứng.
• Kết nối mặt bích: Phù hợp cho các hệ thống công nghiệp, dễ lắp đặt, dễ tháo kiểm tra và thuận tiện cho bảo trì.

Thông số kỹ thuật

Ưu điểm của khớp nối mềm AUT DN200

Khớp nối mềm AUT DN200 được lựa chọn cho nhiều hệ thống đường ống nhờ khả năng giảm rung, giảm ồn và hỗ trợ bảo vệ thiết bị. Với phần thân EPDM đàn hồi và kết nối mặt bích chắc chắn, sản phẩm phù hợp cho các tuyến ống lớn cần độ ổn định trong quá trình vận hành.

• Giảm rung động từ máy bơm: Khớp nối giúp hấp thụ một phần rung động phát sinh từ máy bơm, hạn chế truyền lực sang đường ống.
• Giảm tiếng ồn trong hệ thống: Khi rung động được hấp thụ tốt hơn, tiếng ồn do va đập và dao động cơ học cũng được hạn chế.
• Bù giãn nở đường ống: Thân cao su EPDM có khả năng co giãn trong giới hạn cho phép, hỗ trợ bù chuyển vị nhỏ.
• Bảo vệ van và thiết bị: Giúp giảm lực tác động lên van, mặt bích, đồng hồ và các cụm thiết bị phía sau.
• Kết nối mặt bích chắc chắn: Phù hợp cho đường ống DN200, dễ lắp đặt và dễ tháo bảo trì khi cần.
• Thân EPDM phù hợp môi trường nước: Dùng tốt cho nước sạch, nước kỹ thuật, nước tuần hoàn và nhiều hệ thống thông dụng.
• Mặt bích carbon steel: Có độ cứng tốt, phù hợp cho các hệ thống cần liên kết chắc chắn.
• Có hồ sơ công trình: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu dự án.

Khi nào nên chọn khớp nối mềm AUT DN200?

Khớp nối mềm AUT DN200 nên được chọn khi hệ thống sử dụng đường ống DN200 và cần giảm rung, giảm ồn hoặc bù chuyển vị nhỏ giữa hai đoạn ống. Đây là phụ kiện rất nên lắp tại các vị trí gần máy bơm, cụm thiết bị hoặc các đoạn ống có nguy cơ chịu rung trong quá trình vận hành.

Nên chọn sản phẩm này khi:

• Tuyến ống sử dụng kích cỡ DN200 – 8 inch.
• Hệ thống cần khớp nối mềm kết nối mặt bích.
• Vị trí lắp gần máy bơm, chiller, tháp giải nhiệt hoặc cụm thiết bị tạo rung.
• Cần giảm truyền lực từ thiết bị sang đường ống.
• Hệ thống làm việc với nước sạch, nước kỹ thuật, nước tuần hoàn hoặc nước PCCC.
• Công trình cần sản phẩm có thông số rõ ràng để phục vụ nghiệm thu.
• Cần thiết bị có khả năng co giãn, giảm ồn và dễ thay thế khi bảo trì.

Không nên dùng khớp nối mềm AUT DN200 cho hóa chất mạnh, dầu, dung môi, môi trường có nhiệt độ hoặc áp lực vượt quá giới hạn cho phép nếu chưa kiểm tra kỹ độ phù hợp của vật liệu EPDM và cấu hình mặt bích.

Ứng dụng thực tế của khớp nối mềm AUT DN200

Khớp nối mềm AUT DN200 được sử dụng phổ biến trong các hệ thống đường ống có máy bơm hoặc thiết bị tạo rung. Với kích cỡ DN200, sản phẩm phù hợp cho các tuyến ống lớn trong công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

Các ứng dụng phổ biến gồm:

• Hệ thống trạm bơm cấp nước sạch.
• Hệ thống PCCC trong nhà máy, tòa nhà, khu công nghiệp.
• Hệ thống HVAC, chiller, tháp giải nhiệt, nước tuần hoàn.
• Hệ thống xử lý nước, nước kỹ thuật, nước sản xuất.
• Đường ống gần máy bơm cần giảm rung và giảm ồn.
• Tuyến ống có yêu cầu bù giãn nở hoặc bù sai lệch nhỏ.
• Các công trình cần bảo vệ mặt bích, van, đồng hồ và thiết bị khỏi rung động cơ học.

Lưu ý khi chọn mua khớp nối mềm AUT DN200

Khi chọn khớp nối mềm AUT DN200, khách hàng cần kiểm tra đúng kích cỡ, áp lực làm việc, tiêu chuẩn mặt bích, chiều dài lắp đặt và môi trường sử dụng. Với khớp nối mềm, nếu chọn sai chiều dài hoặc lắp sai khoảng cách, thân cao su có thể bị kéo căng, ép nén quá mức hoặc làm việc không ổn định.

• Kiểm tra đúng kích cỡ đường ống là DN200 – 8 inch.
• Đối chiếu áp lực làm việc của hệ thống với PN10 – PN16.
• Kiểm tra tiêu chuẩn mặt bích BS4504 hoặc tiêu chuẩn thực tế của công trình.
• Đối chiếu kích thước D = 338 mm, D1 = 295 mm, 12 lỗ Ø23 mm.
• Kiểm tra chiều dài lắp đặt L = 210 mm trước khi thi công.
• Xác nhận môi trường sử dụng có phù hợp với cao su EPDM hay không.
• Không chọn khớp nối mềm để thay thế cho đoạn ống chịu lực chính nếu hệ thống chưa có giá đỡ phù hợp.
• Với công trình dự án, nên yêu cầu đầy đủ CO, CQ, Invoice, Packing list.

Lưu ý khi lắp đặt và bảo trì

Khớp nối mềm AUT DN200 cần được lắp đúng chiều dài thiết kế, đúng tiêu chuẩn mặt bích và không được ép lệch quá mức. Nếu lắp sai, thân cao su có thể bị xoắn, bị kéo căng hoặc chịu tải không đều, làm giảm tuổi thọ sản phẩm.

• Căn chỉnh hai mặt bích đồng tâm trước khi lắp.
• Không dùng khớp nối mềm để kéo lệch hai đoạn ống không thẳng hàng.
• Không ép nén hoặc kéo giãn thân cao su vượt quá giới hạn cho phép.
• Siết bulong đều theo đường chéo, tránh siết lệch một phía.
• Không để thân cao su chịu lực treo của đường ống; hệ thống cần có giá đỡ riêng.
• Không để vật sắc nhọn, tia hàn hoặc nhiệt cao tác động trực tiếp lên thân cao su.
• Sau khi lắp, chạy thử áp để kiểm tra độ kín tại mặt bích.
• Định kỳ kiểm tra bề mặt cao su, mặt bích, bulong và dấu hiệu rò rỉ.
• Nếu thân cao su phồng, nứt, biến dạng bất thường hoặc rò rỉ, cần dừng hệ thống để kiểm tra và thay thế kịp thời.

Câu hỏi thường gặp về khớp nối mềm AUT DN200

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục khớp nối mềm AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van, Y lọc, rọ bơm hoặc thiết bị bảo vệ đường ống, có thể xem nhóm van công nghiệp AUT để chọn thêm sản phẩm phù hợp.
