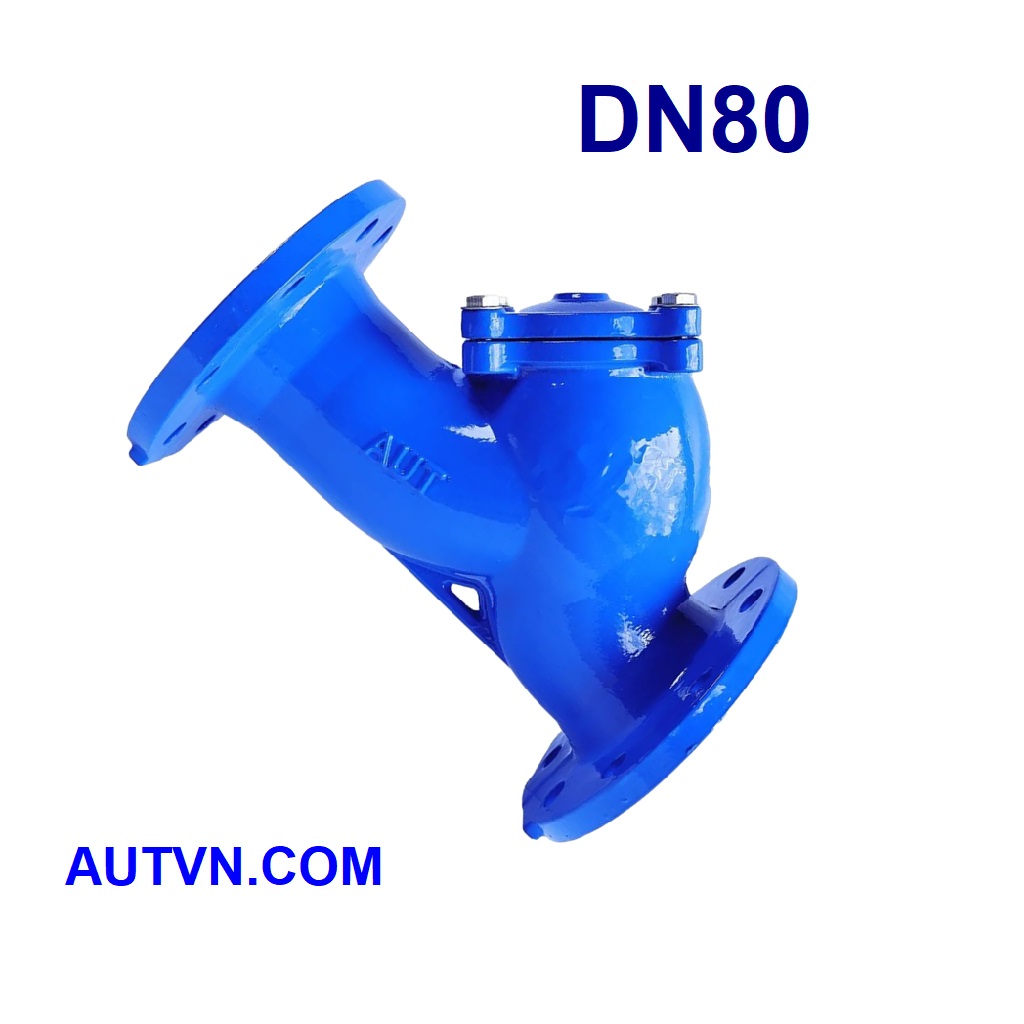

Y lọc AUT DN80 – Model FIG03
Y lọc AUT DN80 là bộ lọc rác lắp mặt bích dùng để giữ lại cát, rỉ sét, mảnh vụn… trước khi lưu chất đi vào bơm, van điều khiển hay thiết bị đo. Thân gang dẻo phủ epoxy cho độ bền cơ học cao và chống ăn mòn tốt; lưới inox 304 giúp lọc ổn định, tuổi thọ dài và vệ sinh nhanh.
Sản phẩm thuộc model FIG03 – DIN 3202-F1, làm việc ổn định ở PN10–PN16, phù hợp các hệ thống cấp nước, nước thải, HVAC, PCCC và dây chuyền công nghiệp.
Xem thêm chi tiết danh muc sản phẩm: Y lọc AUT
Kích cỡ DN80 nghĩa là gì
- DN80 tương đương 3 inch, quy đổi Phi ~90 mm.
- Lưu lượng lớn hơn DN65 rõ rệt, thường dùng cho tuyến ống cấp chính, trước bơm PCCC/HVAC, hoặc các nhánh công nghệ cần lưu lượng trung bình – lớn.
Kích thước thực tế (theo catalogue AUT – Model FIG03)
| Thông số | DN80 |
|---|---|
| L – Chiều dài thân | 310 mm |
| H – Chiều cao tổng | 280 mm |
| ØB | 132 mm |
| ØK – PCD | 160 mm |
| ØD – Đường kính ngoài mặt bích | 200 mm |
| n–Ød – Số lỗ × đường kính | 8 × Ø19 |
| C | 80 mm |
| f | 80 mm |
Ghi chú: số đo có thể sai khác nhỏ theo chuẩn PN/lô sản xuất; khi đặt hàng nên xin bản vẽ duyệt đúng lô hàng.
Thông số kỹ thuật
| Mục | Giá trị |
|---|---|
| Model | FIG03 – Y Strainer |
| Kích cỡ | DN80 (3″ – Phi 90) |
| Kết nối/tiêu chuẩn | Mặt bích PN10/PN16 · DIN 3202-F1 (chiều dài) · BS 4504 (khoan lỗ) |
| Áp lực làm việc | PN10 – PN16 |
| Thử áp vỏ/kín | 15/24 bar (Shell) · 11/17.6 bar (Seal) |
| Nhiệt độ tối đa | ~70 °C |
| Thân/Nắp | Gang dẻo (Ductile Iron) phủ epoxy |
| Lưới lọc | Inox 304 (mesh theo ứng dụng) |
| Gioăng | EPDM/NBR (tùy lô) |
| Chứng chỉ | CO/CQ đầy đủ |
| Bảo hành | 12–24 tháng |
Ưu điểm nổi bật
-
Lưu lượng tốt – tổn thất áp thấp nhờ kết cấu chữ Y và 8 lỗ bulông PN16 giúp ghép bích chắc chắn.
-
Kinh tế & bền bỉ: thân gang dẻo – giá hợp lý; epoxy chịu khí hậu nóng ẩm Việt Nam.
-
Bảo vệ thiết bị hiệu quả: giảm mài mòn bơm, van điều khiển, đồng hồ đo → giảm chi phí dừng máy/bảo trì.
-
Bảo trì thuận tiện: nắp chụp dễ tháo; tùy chọn van xả đáy để xả cặn mà không cần tháo nắp.
Ứng dụng
-
Cấp nước sạch cho tòa nhà, khu công nghiệp; nước thải sau lắng.
-
PCCC: lắp trước bơm/van chính. HVAC: bảo vệ bộ trao đổi nhiệt và van điều khiển.
-
Trạm bơm lấy nước sông/hồ/kênh, dây chuyền sản xuất cần lưu lượng DN80.
Lưu ý lắp đặt & bảo trì
-
Lắp đúng chiều FLOW; chừa không gian mở nắp vệ sinh.
-
Theo dõi chênh áp ΔP; khi tăng bất thường cần vệ sinh lưới.
-
Gợi ý mesh: 40–80 cho nước thô; 80–120 cho nước sạch/tuần hoàn.
-
Tuân thủ PN & nhiệt độ trong catalogue; kiểm tra gioăng/bulông sau mỗi lần vệ sinh.
