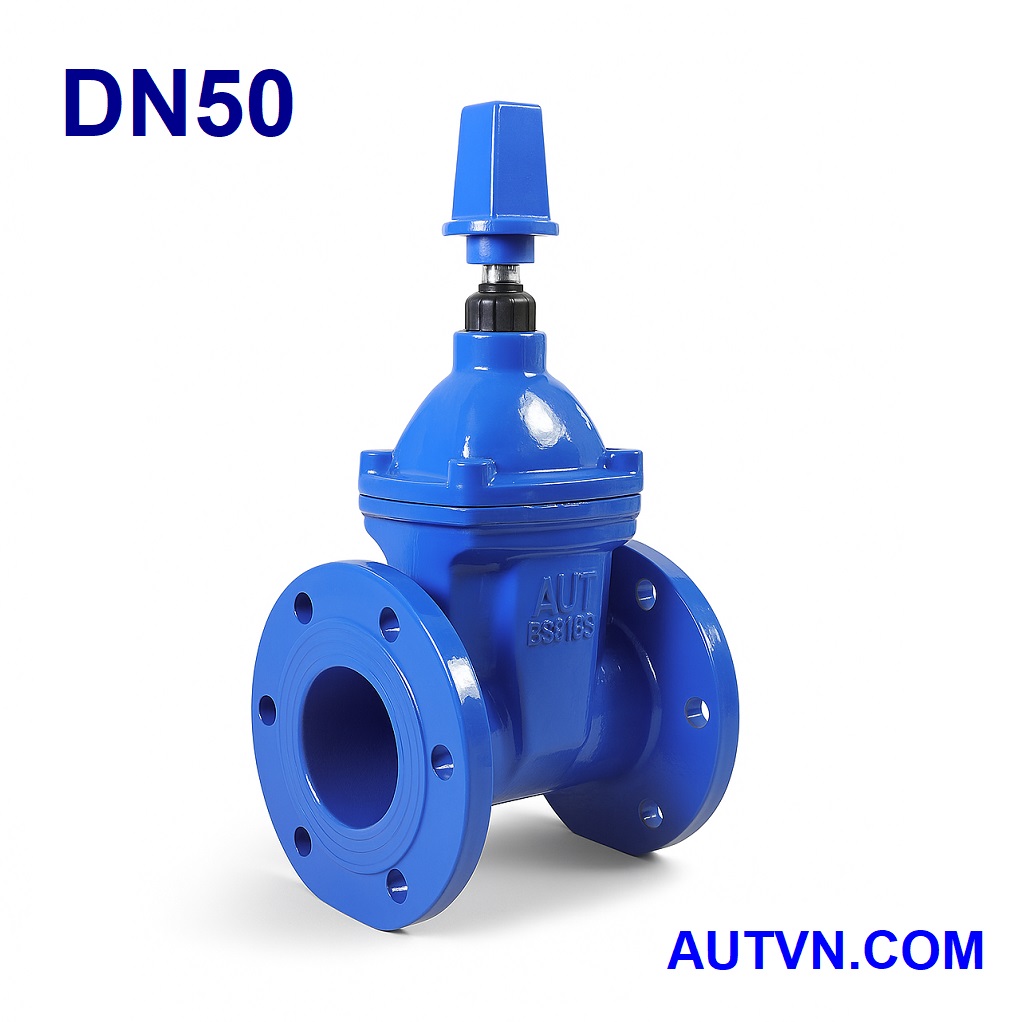

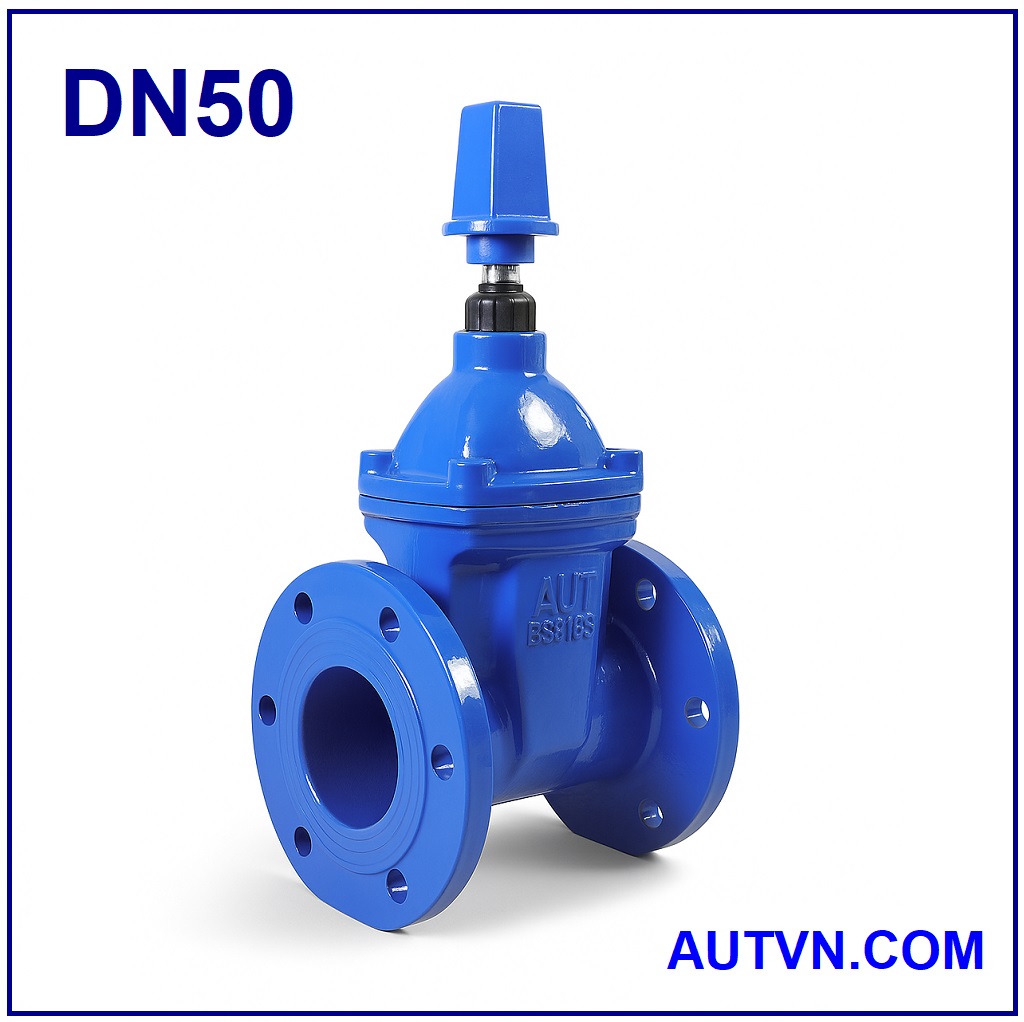

Van cổng ty chìm nắp chụp AUT DN50
Van cổng ty chìm nắp chụp AUT DN50 là dòng van cổng công nghiệp chất lượng cao, được sản xuất bởi thương hiệu AUT – Malaysia, nổi tiếng trong lĩnh vực van và phụ kiện đường ống. Thiết kế ty chìm (non-rising stem) giúp tiết kiệm không gian khi lắp đặt, phù hợp cho hệ thống có chiều cao hạn chế. Phần nắp chụp bảo vệ chống bụi bẩn, nước mưa, giúp kéo dài tuổi thọ và duy trì khả năng vận hành ổn định.
Sản phẩm DN50 (phi 60 ~ 2 inch) là kích thước phổ biến, thường sử dụng trong hệ thống cấp thoát nước, PCCC, công nghiệp xử lý chất thải và các hệ thống đường ống ngầm cần độ bền cao.
Xem thêm các sản phẩm khác: Van cổng AUT | Van cổng ty chìm nắp chụp AUT

Kích cỡ DN50 nghĩa là gì?
-
DN50 tương ứng với đường kính danh nghĩa 50 mm.
-
Kích thước ngoài thực tế của mặt bích theo tiêu chuẩn BS, JIS hoặc DIN khoảng 60 mm (phi 60).
-
Quy đổi hệ inch: DN50 ≈ 2″.
-
Đây là size tầm trung, vừa đảm bảo lưu lượng dòng chảy tốt, vừa dễ thi công lắp đặt.
Kích thước thực tế
-
Đường kính trong: 50 mm
-
Đường kính ngoài mặt bích: 165 – 170 mm (tùy chuẩn BS/JIS/DIN)
-
Chiều cao van: khoảng 280 – 320 mm
-
Trọng lượng: 9 – 12 kg (tùy vật liệu và tiêu chuẩn)
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Van cổng ty chìm nắp chụp AUT DN50 |
| Thương hiệu | AUT – Malaysia |
| Kích cỡ | DN50 – Phi 60 – 2 inch |
| Kiểu kết nối | Mặt bích, tiêu chuẩn BS 4504 / JIS 10K / DIN PN16 |
| Áp lực làm việc | PN10 – PN16 (10–16 bar) |
| Nhiệt độ tối đa | 120°C |
| Vật liệu thân van | Gang cầu hoặc gang xám phủ epoxy |
| Ty van | Inox 304 chống gỉ |
| Gioăng làm kín | EPDM chịu nhiệt, chống mài mòn |
| Kiểu ty | Ty chìm (Non-rising stem) |
| Nắp chụp | Có, chống bụi và chống nước |
Ưu điểm
-
Ưu điểm thiết kế ty chìm: Tiết kiệm không gian, vận hành nhẹ, không bị hạn chế bởi chiều cao trần hoặc không gian hầm ngầm.
-
Ưu điểm nắp chụp: Bảo vệ trục van và bộ phận truyền động, chống bụi, bùn đất, nước mưa – đặc biệt phù hợp cho hệ thống chôn ngầm ngoài trời.
-
Ưu điểm thương hiệu AUT: Sản phẩm nhập khẩu chính hãng từ Malaysia, đảm bảo chất lượng, độ bền, đạt chuẩn quốc tế.
-
Vật liệu bền bỉ: Thân gang phủ epoxy chống ăn mòn, ty inox 304 chống gỉ, gioăng EPDM an toàn cho nước sạch.
Ứng dụng
-
Hệ thống cấp thoát nước đô thị và khu công nghiệp.
-
Lắp đặt trong hệ thống PCCC với khả năng chịu áp lực cao.
-
Đường ống chôn ngầm, khu vực hạn chế không gian.
-
Nhà máy xử lý nước thải, hóa chất nhẹ.
-
Các hệ thống đường ống công nghiệp yêu cầu độ kín và độ bền cao.
Lưu ý lắp đặt & bảo trì
-
Kiểm tra tiêu chuẩn mặt bích trước khi lắp đặt (BS, JIS hoặc DIN).
-
Đặt van ở vị trí thẳng đứng, tránh để trục van bị lệch hoặc chịu lực ngoài.
-
Khi lắp đặt dưới hố ga, nên để nắp chụp nhô lên để tiện thao tác.
-
Đóng/mở từ từ để tránh gây sốc áp.
-
Bảo trì định kỳ: bôi trơn ty van, kiểm tra gioăng, vệ sinh nắp chụp.
-
Không để van hoạt động trong môi trường chứa hóa chất mạnh vượt quá khuyến cáo.
