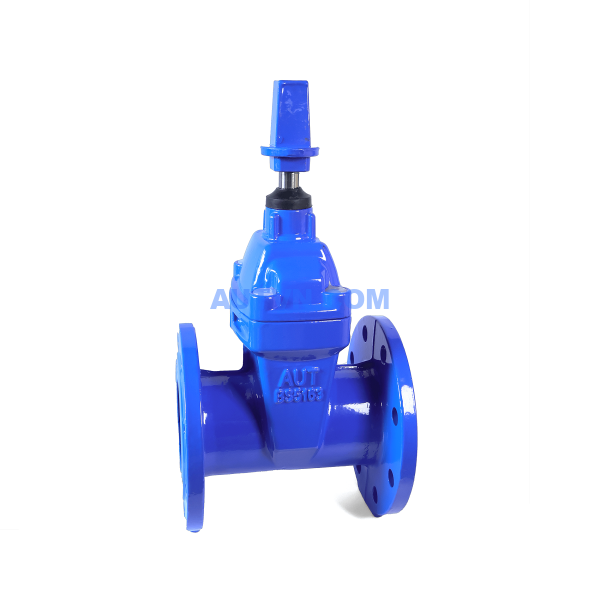

Van cổng ty chìm nắp chụp AUT là gì?

Van cổng ty chìm nắp chụp AUT là một dòng van cổng gang do hãng AUT – Malaysia sản xuất, thiết kế đặc biệt cho hệ thống lắp đặt ngầm dưới đất hoặc trong các hố van. Điểm khác biệt của dòng van này là cơ cấu vận hành ty chìm kết hợp với nắp chụp, cho phép thao tác đóng/mở thông qua tay vặn T hoặc cần chuyên dụng, thay vì dùng vô lăng trên mặt van như các loại van cổng thông thường.

Đặc điểm nổi bật của van cổng ty chìm nắp chụp AUT

• Thiết kế ty chìm: phần ty van nằm bên trong thân, không lộ ra ngoài nên tiết kiệm không gian lắp đặt, hạn chế va chạm cơ khí.

• Nắp chụp bảo vệ: che kín bộ phận ty van, giúp chống bụi, chống nước khi lắp đặt ngầm.

• Vật liệu: thường làm từ gang cầu (ductile iron), phủ sơn epoxy dày, chống ăn mòn tốt trong môi trường ẩm ướt.

• Vận hành: sử dụng tay quay chữ T (key wrench) để đóng mở, thuận tiện trong hệ thống ngầm.

• Kết nối: dạng mặt bích tiêu chuẩn PN10/PN16, dễ dàng lắp đặt trên đường ống.

Van cổng ty chìm nắp chụp AUT là giải pháp lý tưởng cho hệ thống ngầm cần độ bền cao, chống bụi/nước và thao tác thuận tiện bằng tay khóa chuyên dụng. Đây là loại van được nhiều nhà thầu tin dùng trong các dự án cấp thoát nước và PCCC tại Việt Nam nhờ chất lượng ổn định, giá thành hợp lý và sẵn hàng.

Cấu tạo và nguyên lý hoạt động

Cấu tạo

Sản phẩm van cổng ty chìm nắp chụp AUT được cấu tạo gồm các bộ phận chính sau:

• Thân van: Thường được làm từ gang, thép hoặc inox, có độ bền cao và khả năng chống ăn mòn tốt.
• Nắp van: Có chức năng bảo vệ trục van và các bộ phận bên trong khỏi bụi bẩn và tác động của môi trường.
• Trục van: Kết nối tay quay với cánh van, truyền chuyển động quay để đóng mở van.
• Cánh van: Có dạng đĩa, di chuyển lên xuống để đóng mở dòng chảy.
• Gioăng làm kín: Đảm bảo độ kín khít giữa cánh van và thân van, ngăn chặn rò rỉ.
• Nắp chụp: Bảo vệ phần đầu trục van, thường được đặt ngang bằng với mặt đất.

Nguyên lý hoạt động:

Van cổng AUT hoạt động theo cơ chế nâng/hạ đĩa van (cổng van) để cho phép hoặc ngăn chặn dòng chảy trong đường ống:

Khi mở van

• Người vận hành quay vô lăng (đối với ty nổi/ty chìm tay quay) hoặc dùng tay khóa chữ T (đối với nắp chụp).

• Trục van (ty van) truyền chuyển động xoay thành chuyển động nâng đĩa van lên.

• Khi đĩa van được nâng hoàn toàn, dòng chất lỏng đi qua gần như không bị cản trở → tổn thất áp lực nhỏ, dòng chảy thẳng.

Khi đóng van

• Quay vô lăng hoặc tay khóa theo chiều ngược lại, trục van hạ xuống.

• Đĩa van hạ dần và ép sát vào gioăng kín ở đáy thân van.

• Dòng chảy bị chặn lại hoàn toàn → đảm bảo kín khít, không rò rỉ.

Thông số kỹ thuật – Cataloge

Thương hiệu van: AUT – Malaysia

Vật liệu:

• Thân van: Gang dẻo, thép carbon, inox (tùy thuộc vào ứng dụng và môi trường làm việc).
• Nắp van: gang dẻo.
• Trục van: Thép không gỉ.
• Cánh van: gang dẻo, inox.
• Gioăng làm kín: Cao su EPDM, Teflon (PTFE), NBR.

Kích thước danh nghĩa (DN): Phạm vi rộng, từ DN50 (2 inch) đến DN1000 (40 inch) hoặc lớn hơn, tùy theo nhà sản xuất.

Áp suất làm việc (PN): PN16, PN25, hoặc các mức áp suất khác theo tiêu chuẩn quốc tế.

Nhiệt độ làm việc: Từ -10°C đến 80°C (cho cao su EPDM), hoặc cao hơn đối với các vật liệu chịu nhiệt như Teflon.

Kiểu kết nối: Mặt bích (flanged), theo các tiêu chuẩn như DIN, BS, JIS, ANSI.

Tiêu chuẩn thiết kế: BS 5163, EN 1074, ISO 7259.

Tiêu chuẩn khoảng cách mặt bích: EN 558, ISO 5752.

Môi trường làm việc: Nước sạch, nước thải, hóa chất, dầu, khí nén, gas.

Lưu ý:

Các thông số kỹ thuật có thể thay đổi tùy thuộc vào nhà sản xuất và ứng dụng cụ thể.

Khi lựa chọn van cổng nắp chụp, cần đảm bảo rằng các thông số kỹ thuật phù hợp với yêu cầu của hệ thống đường ống.

Ưu điểm vượt trội

Thiết kế ty chìm – gọn gàng, tiết kiệm không gian

• Khác với van ty nổi, van cổng ty chìm AUT giữ toàn bộ trục nằm bên trong thân van.

• Giúp tiết kiệm diện tích lắp đặt, đặc biệt trong hố ga, đường ống ngầm.

• Tránh va chạm cơ khí, hạn chế hỏng hóc, an toàn hơn cho hệ thống.

Nắp chụp bảo vệ – vận hành an toàn trong môi trường ngầm

• Thay thế vô lăng truyền thống bằng nắp chụp kín kết hợp tay khóa chữ T.

• Ngăn bụi, bùn đất, nước mưa xâm nhập, bảo vệ ty van không bị gỉ sét hay kẹt cứng.

• Thuận tiện cho công tác bảo trì và vận hành khi đặt van ngầm dưới lòng đất.

Chất lượng ổn định – thương hiệu AUT uy tín

• Van được sản xuất bởi AUT – Malaysia, thương hiệu uy tín trong lĩnh vực van công nghiệp Đông Nam Á.

• Vật liệu gang cầu phủ epoxy dày, gioăng EPDM đạt chuẩn nước sạch, tuổi thọ cao.

• Giá thành cạnh tranh hơn so với các thương hiệu Nhật Bản hoặc châu Âu, nhưng vẫn đảm bảo tiêu chuẩn quốc tế (ISO, BS, DIN, JIS).

• Ưu thế lớn là luôn có sẵn hàng tại Việt Nam, đáp ứng nhanh tiến độ dự án.

Độ kín khít cao – vận hành dễ dàng

• Cổng van đóng mở dứt khoát, ngăn rò rỉ tuyệt đối.

• Dễ dàng thao tác bằng tay khóa chuyên dụng, không cần không gian lớn để quay vô lăng.

Ứng dụng đa dạng – phù hợp hạ tầng ngầm

• Được ưa chuộng trong cấp thoát nước đô thị, hệ thống PCCC, xử lý nước thải và khu công nghiệp.

• Đặc biệt hiệu quả ở các công trình hạ tầng ngầm cần độ bền cao và chống ăn mò

Vì sao nên chọn van cổng ty chìm nắp chụp AUT để sử dụng

Giải pháp tối ưu cho hệ thống ngầm

• Thiết kế ty chìm giúp tiết kiệm không gian, tránh va chạm, phù hợp lắp đặt trong hố ga, ống ngầm.

• Nắp chụp kín bảo vệ cơ cấu bên trong, chống bụi bẩn, nước mưa và bùn đất – điều mà các loại van cổng thông thường khó đáp ứng khi chôn ngầm.

Độ bền và độ kín khít cao

• Thân van gang cầu phủ epoxy dày ≥250µm, chống ăn mòn hiệu quả.

• Gioăng kín bằng EPDM đạt chuẩn nước sạch, đảm bảo độ kín khít tuyệt đối, hạn chế tối đa rò rỉ.

• Tuổi thọ cao, vận hành ổn định nhiều năm trong môi trường khắc nghiệt.

Thương hiệu AUT – cân bằng giữa chất lượng và giá thành

• Sản phẩm của AUT – Malaysia, thương hiệu nổi tiếng về van công nghiệp tại Đông Nam Á, được nhiều nhà thầu và công ty cấp nước tin dùng.

• Chất lượng ổn định – tiêu chuẩn quốc tế, nhưng giá thành hợp lý hơn so với các thương hiệu Nhật, châu Âu.

• Hàng luôn sẵn kho tại Việt Nam, giúp tiến độ công trình không bị gián đoạn.

Dễ dàng vận hành và bảo trì

• Đóng mở đơn giản bằng tay khóa chữ T chuyên dụng, thao tác nhanh gọn.

• Không cần không gian lớn để xoay vô lăng, rất tiện lợi trong điều kiện ngầm chật hẹp.

• Ít hư hỏng vặt, bảo trì đơn giản.

Ứng dụng rộng rãi và thực tế

• Lý tưởng cho các hệ thống cấp nước đô thị, khu công nghiệp, PCCC, thoát nước và xử lý nước thải.

• Phù hợp với cả công trình hạ tầng kỹ thuật quy mô lớn và dự án dân dụng.

Bảng so sánh loại ty chìm nắp chụp với các loại van cổng AUT
