Chi tiết danh mục sản phẩm Van cổng tín hiệu điện AUT

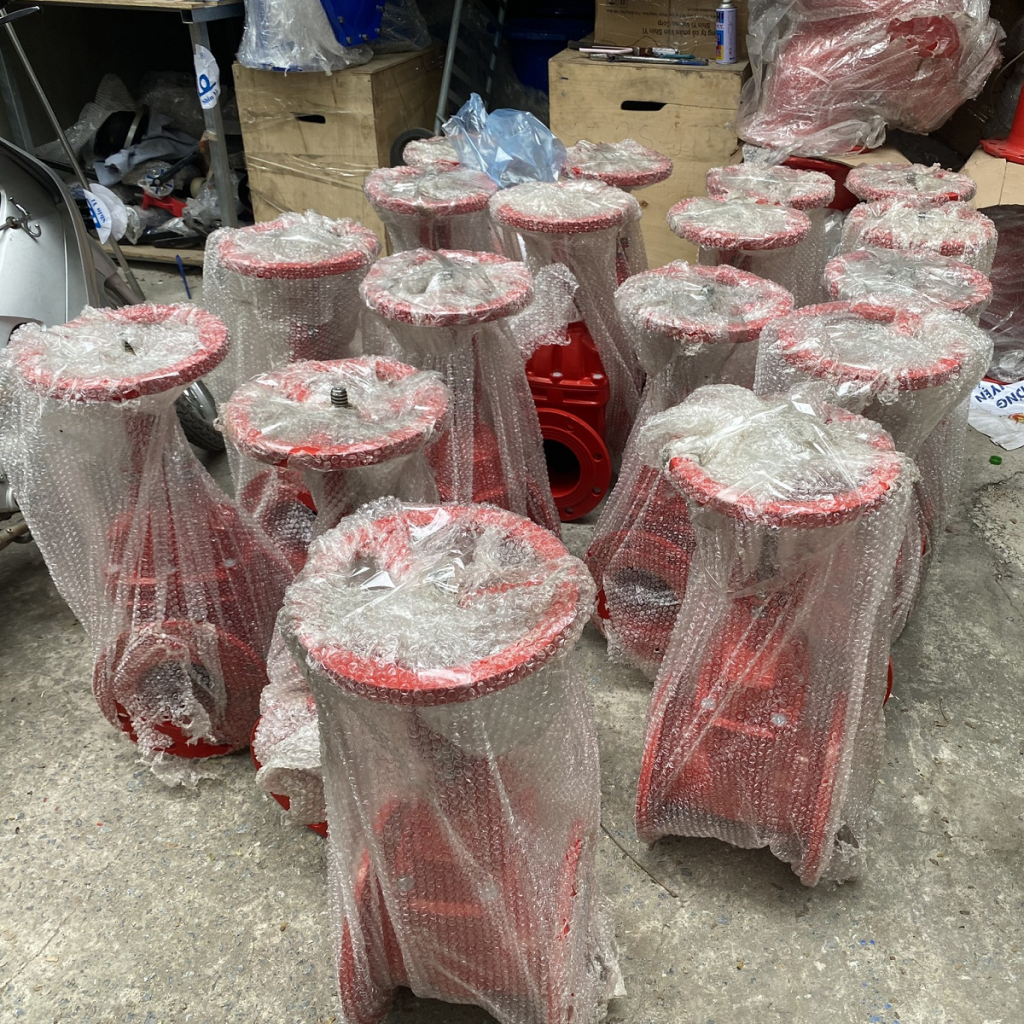

Giới thiệu van cổng tín hiệu điện AUT

Van cổng ty nổi tín hiệu điện AUT (Rising Stem Gate Valve with Signal Switch – Model FIG015) là một loại van chuyên dụng được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC) và các hệ thống cấp thoát nước công nghiệp. Điểm khác biệt lớn nhất của dòng van này là được trang bị bộ công tắc tín hiệu điện (signal switch), giúp giám sát trạng thái đóng/mở của van và truyền tín hiệu về trung tâm điều khiển. Nhờ đó, người vận hành có thể dễ dàng theo dõi tình trạng hoạt động của hệ thống, đảm bảo an toàn và kịp thời xử lý khi có sự cố.

Van được thiết kế theo tiêu chuẩn BS 5163, kết nối mặt bích BS 6755, áp lực làm việc PN10 – PN16, phù hợp với nhiều hệ thống ống khác nhau. Thân van làm từ gang dẻo (ductile iron), đĩa van bọc cao su EPDM, trục bằng inox, bền bỉ và chống ăn mòn tốt. Lớp sơn epoxy tĩnh điện bên ngoài giúp tăng khả năng chống gỉ, kéo dài tuổi thọ sản phẩm.

Van cổng tín hiệu điện AUT thường được lắp đặt tại các tòa nhà cao tầng, nhà máy, khu công nghiệp, kho bãi… nhằm kiểm soát nguồn nước chữa cháy, vừa đảm bảo lưu lượng dòng chảy lớn, vừa nâng cao tính an toàn và quản lý hệ thống hiệu quả.

Tham khảo thêm toàn bộ sản phẩm: van cổng AUT

Bảng giá

Áp lực PN10/PN16 Hàng sẵn kho

Cấu tạo và nguyên lý hoạt động

Cấu tạo:

Van cổng ty nổi tín hiệu điện AUT có cấu tạo gồm nhiều chi tiết, được sản xuất từ vật liệu bền bỉ, chống ăn mòn, đảm bảo tuổi thọ cao trong môi trường công nghiệp và PCCC:

• Thân van (Body): Làm từ gang cầu EN GJS 500-7, phủ epoxy chống gỉ, chịu áp lực cao.
• Ty van (Stem): Inox AISI 420/431, có độ cứng cao, chống mài mòn, truyền động trực tiếp cho đĩa van.
• Đĩa van (Valve plate): Gang cầu bọc cao su EPDM, đảm bảo độ kín tuyệt đối khi đóng.
• Nắp van (Bonnet): Gang cầu, liên kết với thân van bằng bulong, dễ tháo lắp bảo trì.
• Vòng làm kín (Sealing ring, O-ring): Cao su EPDM, ngăn rò rỉ lưu chất ra ngoài.
• Đai ốc, bulong, long đen: Làm từ thép carbon hoặc đồng thau, giúp cố định chắc chắn các chi tiết.
• Tay quay (Handwheel): Gang cầu, giúp thao tác đóng mở thủ công dễ dàng.
• Bộ tín hiệu điện (Signal switch): Cảm biến gắn trên ty van, truyền tín hiệu trạng thái đóng/mở về trung tâm điều khiển.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay, ty van (stem) sẽ chuyển động tịnh tiến lên hoặc xuống theo dạng ty nổi. Khi ty van nâng lên, đĩa van cũng được nâng lên khỏi dòng chảy → van mở, cho phép lưu chất (nước, khí) đi qua. Khi ty van hạ xuống, đĩa van ép chặt vào vòng làm kín → van đóng, ngăn chặn hoàn toàn dòng chảy.

Điểm đặc biệt là bộ công tắc tín hiệu điện sẽ nhận biết trạng thái của van:

• Khi van mở hoàn toàn hoặc đóng hoàn toàn, tín hiệu sẽ được gửi về tủ điều khiển trung tâm.
• Từ đó, người quản lý hệ thống PCCC có thể giám sát từ xa, kịp thời phát hiện sự cố và đảm bảo hệ thống luôn sẵn sàng hoạt động.

Nhờ thiết kế này, van cổng ty nổi tín hiệu điện AUT vừa đảm bảo lưu lượng dòng chảy lớn, tổn thất áp suất thấp, vừa đáp ứng yêu cầu giám sát an toàn trong hệ thống chữa cháy tự động.

Thông tin quan trọng cần biết về sản phẩm

Thương hiệu van: AUT – Malaysia

Thân van từ vật liệu:

• Gang cầu (Ductile Iron): Độ bền cao, chịu áp lực tốt, chống ăn mòn.
• Thép không gỉ (Stainless Steel): Chống ăn mòn tuyệt vời, phù hợp với nhiều loại môi chất.

Vật liệu đĩa van:

• Gang cầu phủ EPDM: Đảm bảo độ kín khít và độ bền.
• Thép không gỉ: Chống ăn mòn, chịu nhiệt độ cao.

Vật liệu ty van: Thép không gỉ (Stainless Steel): Chống ăn mòn, độ bền cao.

Áp suất van (PN): PN10, PN16, PN25 (tùy theo model và ứng dụng).

Nhiệt độ làm việc: -10°C đến 120°C (tùy theo vật liệu gioăng làm kín).

Kích thước danh nghĩa (DN): DN50 – DN300

Kiểu kết nối: Mặt bích (Flanged).

Loại tín hiệu: Tín hiệu đóng/mở, tín hiệu vị trí van.

Tiêu chuẩn chế tạo: DIN, ANSI, JIS.

Tính năng bổ sung:

• Công tắc giới hạn hành trình.
• Bộ hiển thị vị trí van.
• Khả năng chống cháy nổ.

Ưu điểm vượt trội

Van cổng ty nổi tín hiệu điện AUT được sử dụng rộng rãi trong hệ thống PCCC và công nghiệp nhờ những ưu điểm nổi bật sau:

Kết hợp cơ và điện:

Không chỉ đóng/mở bằng tay quay thông thường, van còn được gắn thêm bộ tín hiệu điện, giúp giám sát trạng thái van từ xa. Điều này đặc biệt quan trọng trong hệ thống phòng cháy chữa cháy tại tòa nhà, nhà xưởng, nơi cần theo dõi liên tục.

Đảm bảo độ kín tuyệt đối:

Đĩa van bằng gang cầu được bọc cao su EPDM chất lượng cao, chống ăn mòn, đảm bảo khả năng đóng kín, không rò rỉ.

Vận hành an toàn, trực quan:

Kiểu ty nổi (rising stem) cho phép quan sát trực tiếp trạng thái đóng/mở của van thông qua độ nâng hạ của ty van, kết hợp tín hiệu điện giúp tăng tính an toàn và độ tin cậy.

Độ bền cao:

Thân và nắp van làm từ gang cầu EN GJS 500-7, trục inox AISI 420/431 chịu lực và chống mài mòn, lớp phủ epoxy chống gỉ, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt.

Dễ dàng lắp đặt, bảo trì:

Cấu tạo mặt bích chuẩn BS 6755, tháo lắp thuận tiện, phụ tùng thay thế sẵn có, giúp tiết kiệm thời gian và chi phí bảo trì.

Hiệu quả thủy lực tốt:

Khi mở hoàn toàn, cửa van không cản trở dòng chảy, giúp lưu lượng qua van lớn, tổn thất áp suất thấp, phù hợp cho hệ thống cấp thoát nước lưu lượng cao.

Ứng dụng của van cổng ty nổi tín hiệu điện AUT (Model FIG015)

Van cổng ty nổi tín hiệu điện AUT được thiết kế chuyên dụng cho những hệ thống cần giám sát và kiểm soát dòng chảy an toàn, đặc biệt trong lĩnh vực phòng cháy chữa cháy. Một số ứng dụng tiêu biểu:

• Hệ thống PCCC trong tòa nhà cao tầng, trung tâm thương mại, bệnh viện, kho xưởng: Van được lắp đặt trên các tuyến ống chính để kiểm soát nguồn nước chữa cháy, đồng thời truyền tín hiệu trạng thái về trung tâm giám sát, giúp người quản lý dễ dàng kiểm tra tình trạng sẵn sàng của hệ thống.

• Khu công nghiệp, nhà máy sản xuất: Được dùng trong các tuyến cấp nước, hệ thống làm mát hoặc các dây chuyền sản xuất có yêu cầu lưu lượng lớn và khả năng theo dõi từ xa.

• Hệ thống cấp thoát nước đô thị: Nhờ khả năng đóng mở hoàn toàn, van đảm bảo lưu lượng lớn, phù hợp lắp đặt trong các tuyến ống cấp nước chính hoặc trạm bơm.

• Hệ thống xử lý nước sạch – nước thải: Chịu được môi trường có tính ăn mòn nhẹ, kết hợp tín hiệu điện giúp giám sát hoạt động liên tục, nâng cao tính an toàn vận hành.

• Khu lưu trữ, kho hàng dễ cháy nổ: Việc giám sát trạng thái đóng/mở van từ xa qua tín hiệu điện giúp nâng cao mức độ an toàn, hỗ trợ xử lý kịp thời trong các tình huống khẩn cấp.

Nhờ sự kết hợp giữa cấu tạo chắc chắn – khả năng đóng mở hiệu quả – giám sát từ xa, van cổng ty nổi tín hiệu điện AUT là lựa chọn tối ưu cho các công trình cần cả lưu lượng dòng chảy lớn và khả năng quản lý an toàn hiện đại.

So sánh với các thương hiệu khác

Để khách hàng dễ dàng hình dung, dưới đây là bảng so sánh tổng quan giữa van cổng ty nổi tín hiệu điện AUT (Malaysia) và các thương hiệu phổ biến khác trên thị trường:

Vì sao nên chọn van cổng tín hiệu AUT để sử dụng

Van cổng ty nổi tín hiệu điện AUT (Model FIG015) là lựa chọn tối ưu cho các công trình nhờ hội tụ nhiều yếu tố vượt trội về chất lượng – an toàn – hiệu quả vận hành. Những lý do chính để khách hàng tin tưởng lựa chọn:

Đảm bảo giám sát an toàn tuyệt đối:

Nhờ bộ tín hiệu điện nhạy bén, trạng thái đóng/mở của van luôn được truyền về trung tâm điều khiển, giúp hệ thống PCCC và cấp nước được giám sát liên tục, giảm thiểu rủi ro sự cố.

Chất lượng vật liệu cao cấp:

Thân van gang cầu EN-GJS-500-7, trục inox chống mài mòn, đĩa van bọc EPDM kín tuyệt đối, lớp phủ epoxy dày chống gỉ → tuổi thọ cao, chịu áp lực PN10/PN16 ổn định.

Dễ dàng nhận biết và vận hành:

Kiểu ty nổi cho phép quan sát trực tiếp tình trạng van, kết hợp tay quay thao tác nhẹ nhàng, thuận tiện trong kiểm tra và bảo trì.

Giá thành cạnh tranh:

So với các thương hiệu ARV, Shinyi hay ARITA, van AUT có mức giá hợp lý nhưng vẫn đảm bảo đầy đủ tiêu chuẩn quốc tế (BS 5163, BS 6755).

Ứng dụng linh hoạt:

Sử dụng rộng rãi trong hệ thống PCCC, cấp thoát nước, khu công nghiệp, nhà máy, kho bãi, tòa nhà cao tầng… đáp ứng đa dạng nhu cầu công trình.

Nhờ sự kết hợp giữa công nghệ hiện đại, độ bền vượt trội và giá trị kinh tế, van cổng tín hiệu điện AUT được đánh giá là giải pháp đáng tin cậy, giúp chủ đầu tư tối ưu chi phí nhưng vẫn đảm bảo an toàn và hiệu quả lâu dài.

Các lưu ý quan trọng

Để van cổng tín hiệu điện AUT hoạt động hiệu quả, bền bỉ và đảm bảo an toàn trong hệ thống, cần chú ý những điểm quan trọng sau:

1. Lưu ý khi lắp đặt

• Kiểm tra sản phẩm trước khi lắp: Đảm bảo van còn nguyên vẹn, không nứt vỡ, bộ tín hiệu điện hoạt động bình thường.

• Lựa chọn vị trí lắp đặt hợp lý: Van nên được lắp trên đường ống thẳng, tránh gần các đoạn cong gấp khúc hoặc vị trí rung động mạnh.

• Hướng lắp đặt: Ty van phải được bố trí thẳng đứng, tay quay hướng lên trên để dễ quan sát và thao tác.

• Kết nối mặt bích: Siết đều các bulong theo hình sao, tránh siết lệch gây biến dạng thân van hoặc rò rỉ.

• Đấu nối tín hiệu điện: Thực hiện đúng sơ đồ kỹ thuật, đảm bảo tiếp xúc tốt, tránh hở mạch làm sai lệch trạng thái giám sát.

• Thử áp lực trước khi vận hành: Sau khi lắp đặt, cần thử áp theo tiêu chuẩn để kiểm tra độ kín và độ ổn định.

2. Lưu ý khi sử dụng

• Mở/đóng từ từ: Tránh tác động lực quá mạnh hoặc xoay nhanh gây hư hại đĩa van.

• Theo dõi tín hiệu điện: Đảm bảo tín hiệu từ van được truyền chính xác về trung tâm điều khiển. Nếu có sai lệch, cần kiểm tra ngay hệ thống dây và công tắc tín hiệu.

• Tránh chất lỏng ăn mòn mạnh: Van phù hợp với nước sạch, nước PCCC hoặc nước thải nhẹ; không dùng cho hóa chất đậm đặc nếu không có lớp bảo vệ chuyên dụng.

3. Lưu ý khi bảo trì

• Bảo dưỡng định kỳ: Kiểm tra hoạt động của ty van, bôi trơn phần ren và cơ cấu truyền động 6–12 tháng/lần.

• Kiểm tra lớp epoxy: Nếu phát hiện bong tróc, cần xử lý sơn lại để tránh gỉ sét.

• Thay thế vòng làm kín (O-ring, gioăng) khi cần: Nếu van có hiện tượng rò rỉ, cần thay mới để đảm bảo độ kín.

• Kiểm định bộ tín hiệu điện: Thử đóng/mở van và quan sát tín hiệu báo về trung tâm ít nhất 1–2 lần/năm để đảm bảo hệ thống luôn sẵn sàng hoạt động.
