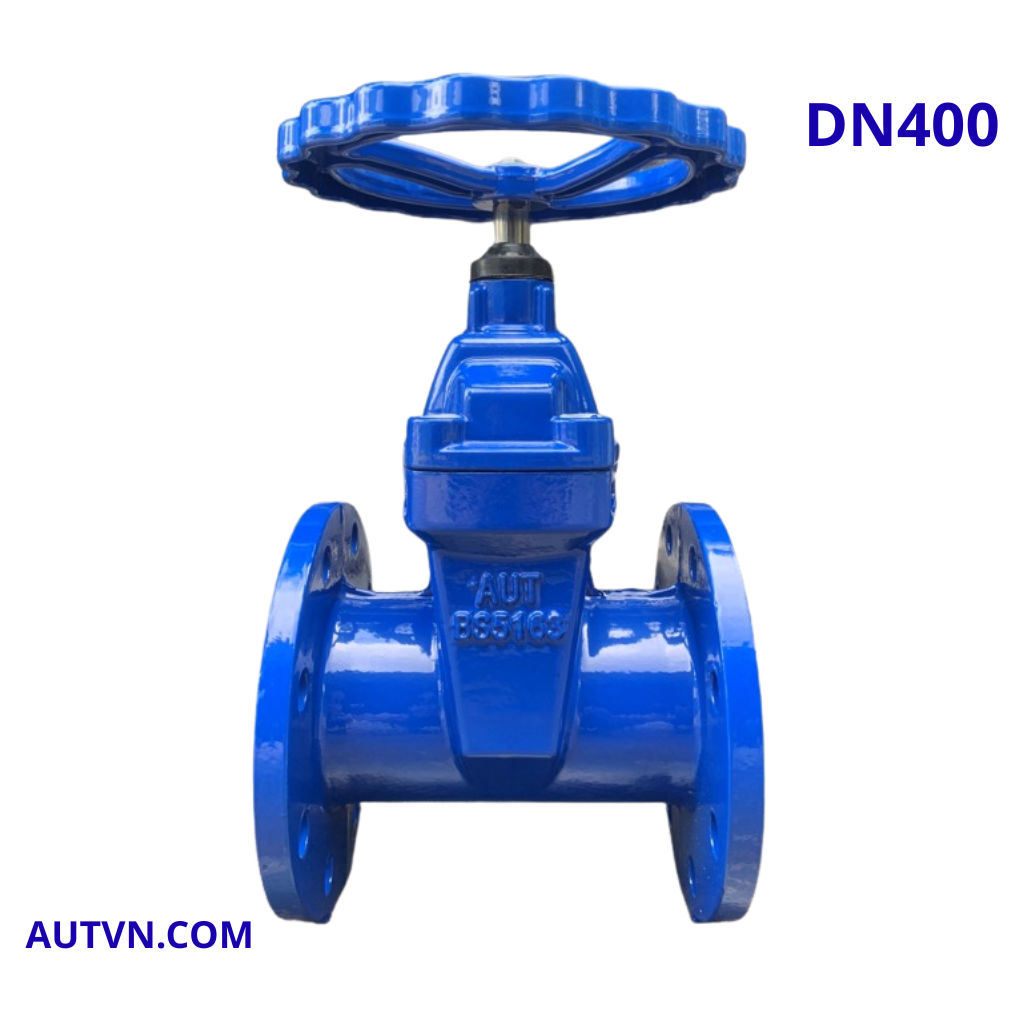

Giới thiệu van cổng tay quay DN400
Van cổng ty chìm tay quay AUT DN400 là dòng van cổng công nghiệp kích thước lớn, chuyên dùng cho các hệ thống đường ống tải lưu lượng cực lớn trong ngành cấp thoát nước, PCCC, thủy lợi và công nghiệp nặng. Với kích thước DN400 (φ406 mm ~ 16 inch), sản phẩm thường được lắp đặt tại các tuyến ống chính, trạm bơm trung tâm, nhà máy xử lý nước và các công trình hạ tầng quy mô lớn yêu cầu khả năng vận hành ổn định trong thời gian dài.
Van được thiết kế theo kiểu ty chìm (non-rising stem), giúp phần ty hoạt động hoàn toàn bên trong thân van, hạn chế chiếm diện tích và giảm nguy cơ hư hỏng do va đập bên ngoài. Tay quay tròn (handwheel) được thiết kế chắc chắn, hỗ trợ thao tác đóng mở nhẹ nhàng dù kích thước van lớn. Toàn bộ thân van được chế tạo từ gang cầu phủ epoxy chống ăn mòn, đĩa van bọc EPDM kín nước tuyệt đối, kết hợp cùng ty inox 304/431 cho khả năng chống gỉ sét và tuổi thọ cao. Sản phẩm đáp ứng tiêu chuẩn BS 5163, EN 1171 và được cung cấp đầy đủ CO, CQ phục vụ nghiệm thu dự án.
Kích cỡ DN400 nghĩa là gì?
- DN400 = đường kính danh nghĩa 400 mm.
- Đường kính ngoài ống tương ứng: φ406 mm.
- Hệ inch tương đương: 16 inch.
- Kết nối: mặt bích PN10 – PN16.
- Trọng lượng thực tế: khoảng 480 kg.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | AUT FIG01 – Handwheel |
| Kích thước | DN400 (16 inch) |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ tối đa | 0 ~ 70°C |
| Thiết kế | BS 5163:1993 / EN 1171 |
| Kết nối | Mặt bích BS 4504 / EN 1092-2 |
| Kiểm tra | BS 6755 / EN 12266-1 |
| Áp lực thử kín | 17.6 bar |
| Áp lực thử thân | 24 bar |
| Thân van | Gang cầu phủ epoxy ≥ 250 µm |
| Đĩa van | Gang cầu bọc EPDM |
| Ty van | Inox 304 / 431 |
| Gioăng làm kín | EPDM – EN 681-1 |
| Tay quay | Gang cầu (Ductile Iron) |
| Xuất xứ | AUT – Malaysia |
| Chứng chỉ | CO, CQ, Packing list |
Vật liệu cấu tạo
- Thân van: gang cầu EN GJS 500-7.
- Nắp van: gang cầu phủ epoxy + EPDM.
- Đĩa van: gang cầu bọc EPDM kín nước.
- Ty van: inox 304/431.
- Gioăng kín: EPDM EN 681-1.
- Bushing: đồng thau CZ132.
- Tay quay: gang cầu đúc nguyên khối.
- Bulong – ê-cu: inox 304/316.
Kích thước thực tế DN400
- Chiều dài (L): 406 mm.
- Đường kính bích (ØD): 580 mm.
- Khoảng cách lỗ bulong (ØK): 525 mm.
- Số lỗ bulong (n-Ød): 16 lỗ – Ø31 mm.
- Chiều cao (H1): 1080 mm.
- Trọng lượng: ~480 kg.
Ưu điểm
- Thiết kế chắc chắn, phù hợp cho hệ thống áp lực và lưu lượng lớn.
- Đĩa van bọc EPDM giúp đóng kín hoàn toàn, giảm thất thoát nước.
- Thân gang cầu phủ epoxy chống gỉ và ăn mòn hiệu quả.
- Ty inox vận hành ổn định, tuổi thọ cao trong môi trường ẩm ướt.
- Tay quay lớn hỗ trợ thao tác nhẹ hơn khi vận hành van cỡ lớn.
- Kết cấu ty chìm giúp tiết kiệm không gian lắp đặt.
Ứng dụng
- Hệ thống cấp nước sạch đô thị quy mô lớn.
- Trạm bơm công nghiệp và nhà máy xử lý nước.
- Mạng lưới PCCC trung tâm.
- Hệ thống thủy lợi và công trình hạ tầng kỹ thuật.
- Nhà máy điện, xi măng, hóa chất và khu công nghiệp lớn.
Lưu ý lắp đặt và bảo trì
- Đảm bảo đúng tiêu chuẩn mặt bích PN10 hoặc PN16 trước khi lắp.
- Sử dụng thiết bị nâng hạ phù hợp do trọng lượng van lớn.
- Căn chỉnh đồng tâm đường ống để tránh lệch mặt bích.
- Kiểm tra định kỳ lớp epoxy, gioăng và trục van.
- Bảo trì định kỳ bằng cách bôi trơn ty van và siết bulong đúng lực.
