Van bướm kèm công tắc giám sát AUT
Van bướm kèm công tắc giám sát là thiết bị không thể thiếu được trong rất nhiều hệ thống đường ống công nghiệp, dân dụng, giúp cho quá trình tự động hoá cao, đảm bảo hoạt động ổn định an toàn hơn rất nhiều.
1. Van bướm kèm công tắc giám sát là gì?
Điều quan trọng đầu tiên các bạn cần biết là khái niệm Van bướm kèm công tắc giám sát là gì? nó có cấu tạo và nguyên lý hoạt động như thế nào? Để làm rõ các bạn hãy tham khảo những chia sẻ dưới đây của chúng tôi:
1.1 Tổng quan van bướm:
Van bướm là loại van công nghiệp được sử dụng để điều tiết hoặc chặn dòng chảy của chất lỏng, khí hoặc hơi trong đường ống.
Cấu tạo cơ bản:
- Thân van (Body): Dạng hình trụ, kết nối với đường ống.
- Đĩa van (Disc): Dạng hình tròn hoặc oval, xoay quanh trục để đóng/mở.
- Trục van (Stem): Kết nối đĩa van với bộ phận vận hành.
- Gioăng (Seat): Tạo độ kín giữa đĩa van và thân van.
- Bộ phận vận hành (Actuator): Tay quay, tay gạt (cho vận hành bằng tay) hoặc bộ truyền động (điện, khí nén) cho điều khiển tự động
Nguyên lý hoạt động:
Van bướm là loại van quay một phần tư vòng (90°) được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Nguyên lý hoạt động của van bướm dựa trên sự quay của một đĩa (hoặc cánh bướm) quanh trục, từ đó điều chỉnh mức độ mở/đóng dòng chảy.
Cơ chế hoạt động:
- Trạng thái đóng hoàn toàn:
Khi đĩa van nằm vuông góc với dòng chảy, van hoàn toàn đóng.
Điều này ngăn cản dòng chất lỏng hoặc khí đi qua.
- Trạng thái mở hoàn toàn:
Khi đĩa van xoay 90° (song song với dòng chảy), van hoàn toàn mở.
Lúc này, dòng chảy di chuyển qua van với rất ít trở lực.
- Trạng thái mở một phần:
Đĩa van có thể dừng ở các vị trí khác nhau (từ 0° đến 90°), cho phép kiểm soát lưu lượng dòng chảy theo nhu cầu.
Vị trí này thường được sử dụng trong các hệ thống điều tiết.
Ưu điểm:
- Vận hành nhanh chóng: Chỉ cần xoay 90° để đóng hoặc mở van.
- Thiết kế đơn giản: Ít chi tiết chuyển động, giảm nguy cơ hỏng hóc.
- Linh hoạt: Có thể sử dụng trong nhiều ứng dụng từ điều tiết đến đóng/mở hoàn toàn.
- Chi phí hợp lý.
1.2 Vai trò và chức năng công tắc giám sát van bướm
Công tắc giám sát (valve monitor switch) là một thiết bị quan trọng được lắp đặt trên van bướm để theo dõi trạng thái đóng/mở của van.
Chức năng:
- Cung cấp tín hiệu điện để báo hiệu vị trí của van (đóng hoặc mở).
- Cho phép giám sát từ xa hoặc tích hợp vào hệ thống điều khiển tự động.
- Tăng cường an toàn và hiệu quả vận hành.
Ứng dụng:
- Hệ thống phòng cháy chữa cháy.
- Hệ thống xử lý nước.
- Hệ thống công nghiệp tự động.
2. Vài trò và chức năng lớn của Van bướm kết hợp công tắc giám sát
Kết hợp van bướm với công tắc giám sát mang đến giải pháp toàn diện và mang lại nhiều lợi ích:
- Kiểm soát chính xác: Biết được chính xác trạng thái của van, tránh sai sót.
- Tự động hóa: Dễ dàng tích hợp vào hệ thống điều khiển tự động.
- An toàn: Phát hiện nhanh chóng các sự cố hoặc thao tác không đúng

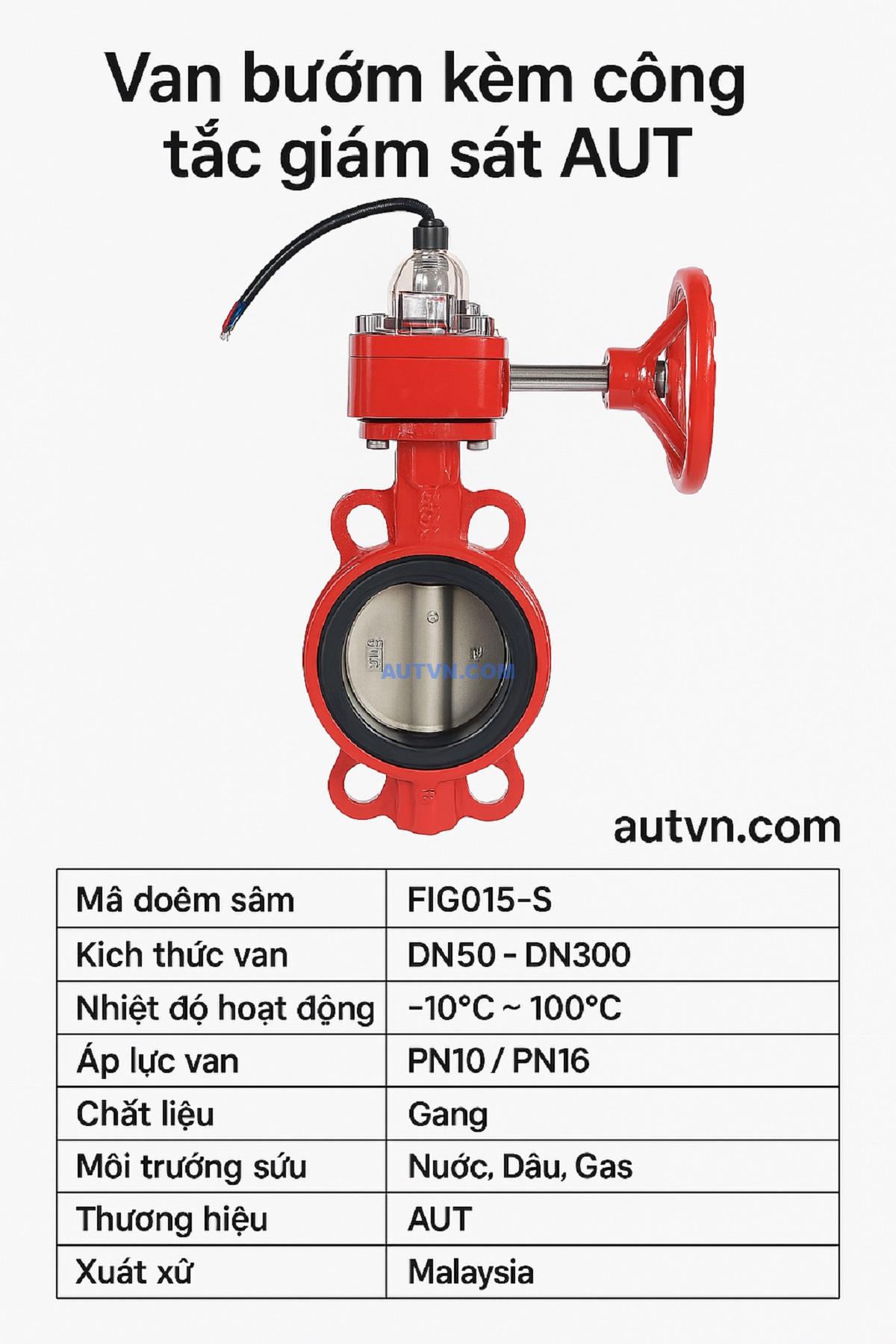

3. Van bướm kèm công tắc giám sát AUT
Thông số kỹ thuật
- Mã sản phẩm: FIG015
- Kích thước van: DN50 – DN300
- Nhiệt độ hoạt động: -10°C ~ 100°C
- Áp lực hoạt động: PN10 / PN16
- Chất liệu:
- Thân van: Gang
- Đĩa van: Thép không gỉ CF8
- Môi trường sử dụng: Nước, Dầu, Gas
- Thương hiệu: AUT
- Xuất xứ: Malaysia
- Chứng từ: CO, CQ đầy đủ
- Tình trạng kho: Có sẵn tại Hà Nội và Hồ Chí Minh
- Bảo hành: 12 tháng
Ưu điểm nổi bật:
- Thiết kế hiện đại: Màu đỏ nổi bật, phù hợp với các hệ thống công nghiệp và PCCC.
- Dễ dàng vận hành: Kết hợp tay quay cơ học và công tắc giám sát tiện lợi.
- Độ bền cao: Chống ăn mòn, chịu được nhiệt độ và áp lực lớn.
- Tích hợp giám sát: Công tắc báo trạng thái đóng/mở chính xác, hỗ trợ quản lý từ xa.
- Ứng dụng đa dạng: Sử dụng hiệu quả trong các hệ thống nước, dầu, khí và PCCC.
Tên gọi khác:
Quý khách hàng lưu ý rằng sản phẩm van bướm kèm công tắc giám sát AUT này còn có tên gọi khác là: van bướm tín hiệu điện AUT
