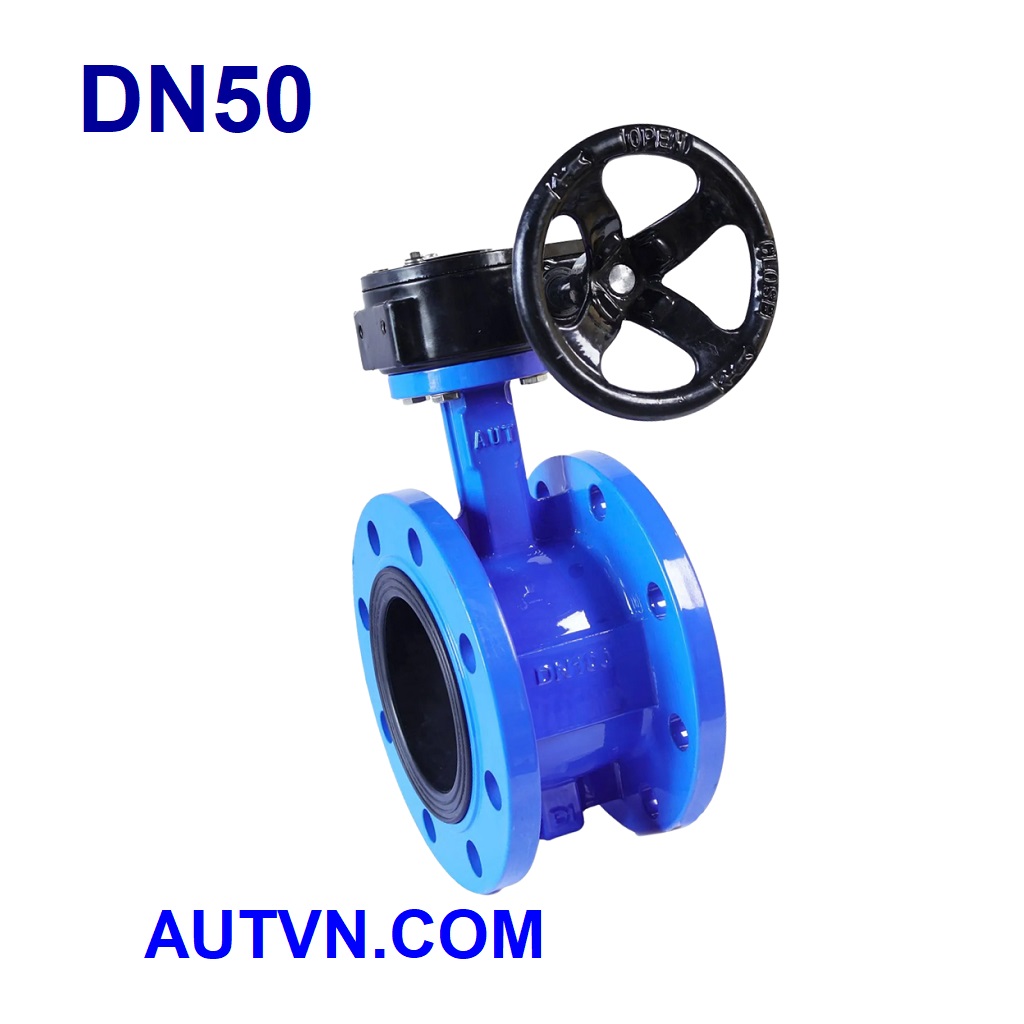

Van bướm 2 mặt bích AUT DN50 – 2 inch – Phi 60
Van bướm 2 mặt bích AUT DN50 là thiết bị butterfly valve chuyên dùng trong hệ thống cấp thoát nước, PCCC và công nghiệp. Khác với các loại van bướm kẹp (wafer), van bướm 2 mặt bích có cấu tạo chắc chắn, kết nối trực tiếp vào đường ống bằng bulong qua hai mặt bích, giúp vận hành ổn định và hạn chế rung lắc.
Model FIG063 thuộc thương hiệu van bướm AUT – Malaysia, thiết kế theo tiêu chuẩn BS 5155, mặt bích DIN 2501, áp lực PN10/PN16. Với kích cỡ DN50 (2 inch – Phi 60), van phù hợp cho các tuyến ống nhỏ, nơi yêu cầu điều tiết hoặc đóng mở dòng chảy linh hoạt nhưng vẫn đảm bảo độ kín cao.
Kích cỡ DN50 nghĩa là gì?
-
DN50 = đường kính danh nghĩa 50 mm, tương đương 2 inch – Phi 60.
-
Đây là kích cỡ nhỏ nhất trong dải van bướm 2 mặt bích AUT, thường được lắp đặt ở nhánh phụ hoặc hệ thống cục bộ.
-
DN50 giúp kiểm soát dòng chảy gọn nhẹ, đặc biệt phù hợp cho ống cấp nước sinh hoạt, PCCC nội bộ, đường ống phụ trong nhà máy.
Kích thước thực tế
| Thông số | Giá trị |
|---|---|
| Đường kính danh nghĩa (DN) | 50 mm (2 inch) |
| Chiều dài L | 108 mm |
| Đường kính mặt bích D (PN16) | 165 mm |
| Đường kính vòng bulong (K) | 125 mm |
| Số lỗ bulong | 4 lỗ Ø19 |
| Chiều cao H | 95 mm |
| Áp lực làm việc | PN10/PN16 |
| Nhiệt độ tối đa | 70°C |
Thông số kỹ thuật
| Bộ phận | Vật liệu | Tiêu chuẩn |
|---|---|---|
| Thân van (Body) | Gang dẻo EN-GJS | BS |
| Đĩa van (Disc) | Thép không gỉ CF8 | ASTM |
| Trục dưới (Bottom shaft) | Inox SS410 | ASTM |
| Trục trên (Upper shaft) | Inox SS304 | ASTM |
| Ghế van (Seat) | Cao su EPDM | EN |
| Ống lót (Bushing) | Polymer | Commercial |
| Vòng chữ O (O-ring) | EPDM | EN |
| Tay đòn (Lever) | Gang dẻo | BS |
| Bánh vít (Wormgear – tùy chọn) | Gang dẻo | BS |
Ưu điểm
-
Kích thước nhỏ gọn: dễ lắp đặt trong không gian hạn chế.
-
Kín nước tuyệt đối: ghế van EPDM đàn hồi, đảm bảo không rò rỉ.
-
Chất liệu bền bỉ: đĩa inox chống gỉ, thân gang cầu chịu áp lực.
-
Đa dạng điều khiển: có thể dùng tay gạt hoặc bộ truyền động.
-
Thi công nhanh chóng: kết nối 2 mặt bích giúp cố định chắc chắn, chống rung.
Ứng dụng
-
Đường ống cấp nước sạch, hệ thống sinh hoạt.
-
Hệ thống PCCC trong tòa nhà, khu dân cư.
-
Nhà máy sản xuất, khu công nghiệp vừa và nhỏ.
-
Hệ thống xử lý nước thải, nước lạnh.
Lưu ý khi lắp đặt & bảo trì
-
Đảm bảo hai mặt bích trên đường ống song song và thẳng hàng trước khi lắp đặt.
-
Siết bulong theo hình chữ thập để tránh lệch van.
-
Không lắp van ở vị trí có dị vật, tránh hỏng gioăng EPDM.
-
Khi dùng cho PCCC, nên kiểm tra định kỳ công tắc điều khiển.
-
Bảo dưỡng thường xuyên: tra mỡ cho trục, kiểm tra lớp sơn epoxy, thay gioăng khi có dấu hiệu lão hóa.
So sánh DN50 với DN65 và DN80
-
DN50: nhỏ nhất, lưu lượng hạn chế, thích hợp cho nhánh phụ hoặc ống nhỏ.
-
DN65: lớn hơn ~30%, đáp ứng tốt hơn cho hệ thống PCCC nội bộ.
-
DN80: phổ biến hơn trong công nghiệp, lưu lượng lớn hơn DN50 gần gấp đôi.
✅ Kết luận: DN50 phù hợp cho hệ thống nhỏ và gọn nhẹ; DN65 và DN80 dành cho lưu lượng lớn hơn và các công trình công nghiệp.
