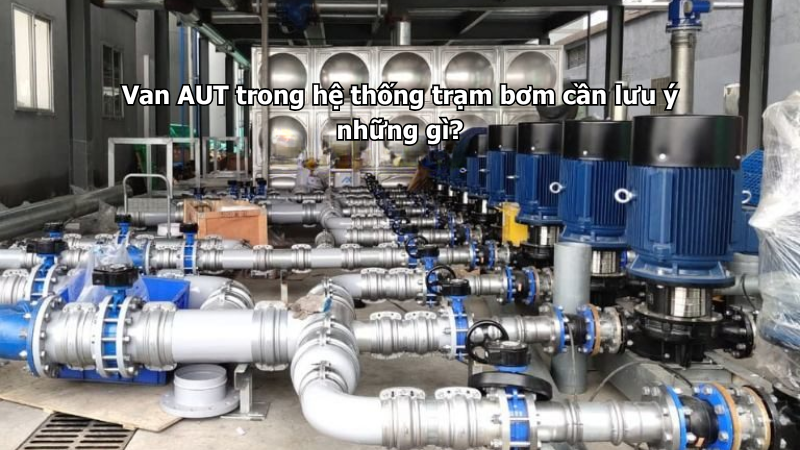

Van AUT trong hệ thống trạm bơm cần được lựa chọn và lắp đặt đúng vị trí để đảm bảo máy bơm vận hành ổn định, hạn chế nước chảy ngược, giảm rung đường ống, bảo vệ thiết bị phía sau và giúp quá trình bảo trì thuận tiện hơn. Trạm bơm là khu vực có áp lực, lưu lượng và rung động lớn hơn nhiều đoạn ống thông thường, vì vậy việc chọn sai van hoặc lắp sai vị trí có thể gây rò rỉ, va đập nước, tụt áp, kẹt van hoặc ảnh hưởng trực tiếp đến tuổi thọ máy bơm.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong một hệ thống trạm bơm, van không chỉ có nhiệm vụ đóng mở dòng nước. Mỗi loại van sẽ đảm nhận một vai trò riêng như khóa tuyến, chống nước hồi ngược, lọc cặn, xả khí, bảo vệ đầu hút, giảm rung hoặc hỗ trợ cô lập thiết bị khi cần sửa chữa. Vì vậy, khi sử dụng van AUT cho trạm bơm, cần quan tâm đến cả loại van, kích cỡ DN, áp lực làm việc, tiêu chuẩn mặt bích, chiều dòng chảy và không gian bảo trì thực tế.

Vì sao trạm bơm cần chọn van AUT đúng loại?

Trạm bơm là nơi nước được hút, đẩy và phân phối đến các tuyến ống phía sau. Khi máy bơm hoạt động, dòng nước thường có áp lực lớn, tốc độ dòng chảy cao và dễ phát sinh rung động. Nếu van lắp trong khu vực này không phù hợp, hệ thống có thể gặp tình trạng rung ống, va đập nước, đóng mở nặng, rò mặt bích hoặc nước hồi ngược về bơm khi dừng máy.

Van AUT được dùng trong trạm bơm cần đảm bảo đúng chức năng của từng vị trí. Ví dụ, van 1 chiều AUT thường lắp sau bơm để ngăn nước chảy ngược. Van cổng AUT hoặc van bướm AUT được dùng để khóa nước khi cần bảo trì. Y lọc AUT có thể dùng để giữ lại cặn bẩn trước thiết bị quan trọng. Khớp nối mềm AUT hỗ trợ giảm rung và hạn chế lực tác động lên đường ống.

Nếu chọn đúng ngay từ đầu, trạm bơm sẽ dễ vận hành hơn, giảm rủi ro sự cố và thuận tiện khi bảo trì. Ngược lại, nếu chỉ chọn van theo giá hoặc chọn chung chung mà không xét vị trí lắp, hệ thống có thể phải sửa chữa nhiều lần sau khi đưa vào sử dụng.

Lưu ý vị trí lắp van trước và sau máy bơm

Trong trạm bơm, vị trí lắp van trước và sau máy bơm rất quan trọng. Ở đầu hút, cần đảm bảo dòng nước vào bơm ổn định, không bị thiếu nước, không bị tắc nghẽn và hạn chế rác lớn đi vào bơm. Ở đầu đẩy, cần kiểm soát áp lực, chống nước hồi ngược và có khả năng cô lập bơm khi cần sửa chữa.

Thông thường, trên tuyến đầu hút có thể cần rọ bơm, y lọc hoặc van khóa tùy thiết kế hệ thống. Ở tuyến đầu đẩy, thường cần van 1 chiều để chống nước chảy ngược, sau đó có thể bố trí van cổng hoặc van bướm để đóng mở tuyến ống khi bảo trì. Với các trạm bơm lớn, có thể cần thêm khớp nối mềm để giảm rung và bảo vệ mặt bích.

Không nên lắp van quá sát cửa hút hoặc cửa đẩy của bơm nếu thiết kế không cho phép. Dòng nước vừa ra khỏi bơm thường còn xoáy và chưa ổn định, nếu van đặt quá gần có thể gây rung, tiếng ồn hoặc làm van hoạt động không êm.

Lưu ý khi dùng van 1 chiều AUT sau máy bơm

Van 1 chiều AUT là một trong những loại van quan trọng nhất trong hệ thống trạm bơm. Nhiệm vụ chính của van là cho nước đi theo một chiều và ngăn nước hồi ngược về máy bơm khi bơm dừng hoạt động. Nếu không có van 1 chiều hoặc van 1 chiều hoạt động không đúng, nước có thể chảy ngược, gây va đập nước, làm quay ngược cánh bơm hoặc ảnh hưởng đến tuổi thọ thiết bị.

Khi lắp van 1 chiều AUT, cần kiểm tra đúng chiều mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi từ bơm ra hệ thống. Nếu lắp ngược, van sẽ không cho nước đi qua hoặc không chống được dòng hồi ngược.

Ngoài ra, cần chú ý đến vị trí lắp đặt. Van 1 chiều không nên lắp ở nơi dòng nước quá rối, quá sát co, tê hoặc đầu ra bơm nếu điều kiện thực tế có thể gây va đập mạnh. Nếu sau khi vận hành thấy van phát tiếng đập lớn khi bơm dừng, cần kiểm tra áp lực, tốc độ dòng chảy, vị trí lắp và tình trạng bên trong van.

Lưu ý khi dùng van cổng AUT trong trạm bơm

Van cổng AUT thường được dùng tại các vị trí cần khóa tuyến nước để bảo trì máy bơm, thay thế thiết bị hoặc cô lập một đoạn ống. Dòng van này phù hợp với trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không nên dùng để điều tiết lưu lượng thường xuyên.

Trong trạm bơm, van cổng AUT có thể được lắp ở trước bơm, sau bơm hoặc trên các tuyến ống chính tùy thiết kế. Khi mở hoàn toàn, dòng nước đi qua tương đối thông thoáng, phù hợp với các vị trí cần đảm bảo lưu lượng ổn định.

Khi chọn van cổng AUT cho trạm bơm, cần chú ý kích cỡ DN, áp lực làm việc, tiêu chuẩn mặt bích và không gian thao tác tay quay. Với van kích cỡ lớn, cần có đủ khoảng trống phía trên để vận hành và bảo trì. Không nên lắp van ở vị trí quá sát tường, quá sát thiết bị hoặc bị che khuất khiến việc thao tác sau này gặp khó khăn.

Lưu ý khi dùng van bướm AUT trong trạm bơm

Van bướm AUT thường được lựa chọn trong trạm bơm khi cần một dòng van gọn, nhẹ, dễ lắp đặt và thao tác nhanh. So với van cổng cùng kích cỡ, van bướm thường tiết kiệm không gian hơn, đặc biệt phù hợp với phòng bơm, hố kỹ thuật hoặc các tuyến ống có diện tích lắp đặt hạn chế.

Van bướm AUT có thể dùng cho tuyến ống cấp nước, tuyến đẩy, tuyến nhánh hoặc các vị trí cần đóng mở nhanh. Với kích cỡ lớn, loại tay quay thường giúp thao tác nhẹ hơn so với tay gạt và dễ kiểm soát trạng thái đóng mở hơn.

Tuy nhiên, khi lắp van bướm cần chú ý đến không gian xoay của đĩa van. Nếu lắp sai kiểu mặt bích, lắp quá sát phụ kiện hoặc đường ống bị lệch tâm, đĩa van có thể bị cấn, không mở hết hoặc làm hỏng gioăng. Vì vậy, trước khi siết chặt bulong, nên kiểm tra độ đồng tâm của đường ống và khả năng đóng mở của van.

Lưu ý khi dùng y lọc AUT trong trạm bơm

Y lọc AUT có vai trò giữ lại cặn bẩn, rác nhỏ, cát, mạt hàn hoặc tạp chất trong đường ống để bảo vệ bơm, đồng hồ, van điều khiển và các thiết bị phía sau. Trong trạm bơm, y lọc đặc biệt hữu ích ở các hệ thống mới thi công, hệ thống nước có nhiều cặn hoặc những vị trí cần bảo vệ thiết bị quan trọng.

Khi lắp y lọc AUT, cần chú ý đúng chiều dòng chảy. Ngoài ra, phải bố trí phần nắp lọc ở vị trí có thể tháo ra vệ sinh. Nhiều công trình lắp y lọc quá sát sàn, sát tường hoặc sát thiết bị khác khiến việc tháo lưới lọc rất khó khăn.

Sau khi hệ thống chạy thử, nên kiểm tra và vệ sinh lưới lọc sớm vì giai đoạn đầu thường có nhiều cặn trong đường ống. Nếu y lọc bị tắc, lưu lượng nước sẽ giảm, áp lực phía sau yếu đi và máy bơm có thể phải làm việc nặng hơn.

Lưu ý về rung động trong trạm bơm

Trạm bơm thường phát sinh rung động trong quá trình vận hành, nhất là ở những hệ thống có bơm công suất lớn, đường ống dài hoặc áp lực thay đổi liên tục. Rung động nếu truyền trực tiếp vào van và mặt bích có thể làm lỏng bulong, lệch gioăng, rò nước hoặc giảm tuổi thọ của thiết bị.

Khi sử dụng van AUT trong trạm bơm, cần kiểm tra hệ thống giá đỡ đường ống. Van kích cỡ lớn không nên để toàn bộ tải trọng treo trên mặt bích. Cần có giá đỡ trước và sau van, đặc biệt ở các vị trí gần máy bơm.

Nếu hệ thống rung mạnh, nên xem xét dùng khớp nối mềm tại vị trí phù hợp để giảm truyền rung từ máy bơm sang đường ống. Tuy nhiên, khớp nối mềm cũng cần lắp đúng kỹ thuật, không nên dùng để bù lệch đường ống quá mức hoặc thay thế cho giá đỡ cơ khí.

Lưu ý về áp lực làm việc và áp lực thử

Van AUT trong trạm bơm cần có cấp áp lực phù hợp với hệ thống. Trạm bơm thường có áp lực vận hành thay đổi theo chế độ chạy bơm, số lượng bơm hoạt động và tình trạng đóng mở các tuyến phía sau. Nếu chọn van có áp lực không phù hợp, van có thể nhanh xuống cấp, rò rỉ hoặc không đảm bảo an toàn khi thử áp.

Trước khi chọn van, cần kiểm tra áp lực làm việc bình thường, áp lực cao nhất có thể xảy ra và áp lực thử của hệ thống. Không nên chỉ chọn van theo kích cỡ DN mà bỏ qua thông số áp lực.

Với các hệ thống PCCC, cấp nước tổng, xử lý nước hoặc trạm bơm công nghiệp, cần đối chiếu kỹ bản vẽ thiết kế và hồ sơ kỹ thuật. Nếu công trình yêu cầu chứng từ như CO/CQ, catalogue hoặc thông số áp lực cụ thể, cần chuẩn bị đầy đủ trước khi nghiệm thu.

Lưu ý về tiêu chuẩn mặt bích và gioăng làm kín

Trong trạm bơm, các mối nối mặt bích thường chịu áp lực và rung động nhiều hơn. Vì vậy, việc chọn đúng tiêu chuẩn mặt bích và gioăng làm kín là rất quan trọng. Cùng một kích cỡ DN nhưng nếu tiêu chuẩn mặt bích khác nhau, van có thể không khớp lỗ bulong hoặc không ép kín gioăng đúng cách.

Trước khi lắp van AUT, cần kiểm tra tiêu chuẩn mặt bích như PN10, PN16, JIS, BS, DIN hoặc ANSI tùy hệ thống. Cần kiểm tra số lỗ bulong, khoảng cách tâm lỗ, đường kính mặt bích và độ phẳng của bề mặt tiếp xúc.

Gioăng mặt bích phải đặt đúng tâm, không bị lệch, gấp mép hoặc kẹt vật lạ. Khi siết bulong, nên siết đối xứng từng lượt để gioăng được ép đều. Nếu siết lệch một phía, mối nối có thể bị rò ngay khi thử áp hoặc sau một thời gian vận hành.

Lưu ý không gian vận hành và bảo trì

Một trạm bơm tốt không chỉ lắp được van vào đúng vị trí mà còn phải đảm bảo sau này dễ vận hành và bảo trì. Các van AUT như van cổng, van bướm, van 1 chiều, y lọc đều cần có khoảng trống để thao tác, kiểm tra, siết bulong hoặc tháo lắp khi cần.

Với van cổng, cần khoảng trống để quay tay và kiểm tra ty van. Với van bướm, cần không gian cho tay gạt, tay quay hoặc bộ điều khiển. Với y lọc, cần đủ chỗ để tháo nắp và lấy lưới lọc ra vệ sinh. Với van 1 chiều, cần đủ không gian để tháo kiểm tra khi có tiếng va đập hoặc nghi ngờ đóng không kín.

Không nên đặt van ở vị trí quá sát tường, quá sát sàn, dưới gầm thiết bị hoặc sau các ống khác khiến người vận hành không tiếp cận được. Nếu van lắp trong hố kỹ thuật, cần có cửa thăm, ánh sáng và lối thao tác an toàn.

Checklist nhanh khi dùng van AUT trong trạm bơm

Kết luận

Van AUT trong hệ thống trạm bơm cần được lựa chọn và lắp đặt đúng theo từng vị trí thực tế. Van 1 chiều AUT giúp chống nước chảy ngược sau bơm, van cổng AUT và van bướm AUT hỗ trợ đóng mở, cô lập tuyến ống khi bảo trì, y lọc AUT bảo vệ thiết bị khỏi cặn bẩn, còn khớp nối mềm giúp giảm rung và hạn chế lực tác động lên đường ống.

Khi lựa chọn van AUT cho trạm bơm, không nên chỉ quan tâm đến kích cỡ DN mà cần kiểm tra thêm áp lực làm việc, tiêu chuẩn mặt bích, chiều dòng chảy, vị trí lắp đặt, không gian bảo trì và tình trạng rung động của hệ thống. Chọn đúng ngay từ đầu sẽ giúp trạm bơm vận hành ổn định, giảm sự cố và tiết kiệm chi phí sửa chữa về sau.

Nếu trạm bơm có nguy cơ lẫn cặn, rác nhỏ hoặc tạp chất trong đường ống, bạn có thể tham khảo thêm nhóm Y lọc AUT ↗ để bảo vệ máy bơm, đồng hồ nước và các thiết bị phía sau.

Câu hỏi thường gặp về van AUT trong hệ thống trạm bơm
