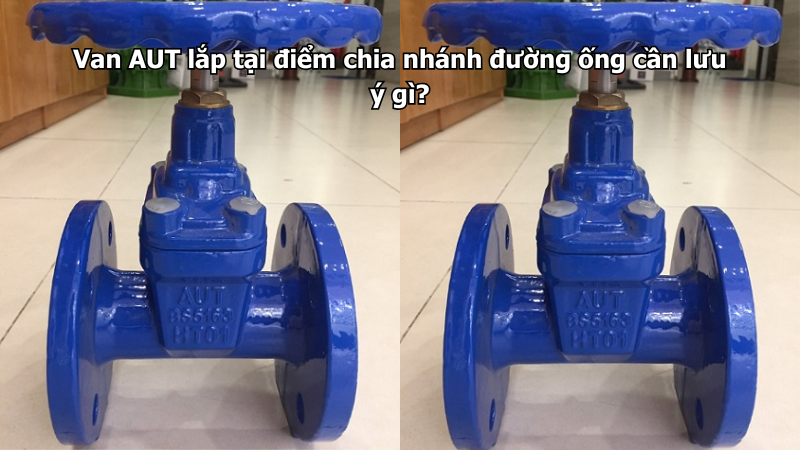

Van AUT lắp tại điểm chia nhánh đường ống cần được bố trí đúng vị trí, đúng loại van, đúng kích cỡ DN, đúng áp lực và thuận tiện cho quá trình vận hành sau này. Điểm chia nhánh là nơi dòng nước từ tuyến chính được phân phối sang các tuyến phụ, khu vực sử dụng khác nhau hoặc từng cụm thiết bị riêng. Nếu chọn van không phù hợp, hệ thống có thể khó cô lập từng nhánh, nước phân phối không đều, áp lực bị thay đổi, van dễ rung hoặc khó bảo trì khi xảy ra sự cố.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong thực tế, điểm chia nhánh thường gặp ở hệ thống cấp nước nhà máy, khu dân cư, tòa nhà, trạm bơm, PCCC, xử lý nước, tưới tiêu, nước tuần hoàn hoặc hệ thống đường ống công nghiệp. Đây là vị trí cần quản lý tốt vì mỗi nhánh có thể có lưu lượng, áp lực, tần suất sử dụng và yêu cầu bảo trì khác nhau.

Vì sao điểm chia nhánh đường ống cần bố trí van AUT hợp lý?

Điểm chia nhánh là nơi dòng nước từ một tuyến chính được tách sang nhiều tuyến nhỏ hơn. Nếu không có van khóa tại từng nhánh, khi một nhánh bị rò rỉ, tắc nghẽn hoặc cần sửa chữa, người vận hành có thể phải dừng toàn bộ tuyến chính. Điều này gây gián đoạn cho nhiều khu vực không liên quan.

Bố trí van AUT hợp lý tại điểm chia nhánh giúp cô lập từng nhánh khi cần bảo trì, điều phối nước linh hoạt hơn và giảm ảnh hưởng khi có sự cố. Ví dụ, trong nhà máy, một nhánh cấp nước cho khu sản xuất có thể được khóa riêng mà không ảnh hưởng đến khu vệ sinh, phòng bơm hoặc khu phụ trợ.

Ngoài ra, điểm chia nhánh cũng là nơi dễ phát sinh thay đổi áp lực, xoáy dòng, rung động hoặc tích tụ cặn nếu thiết kế không tốt. Vì vậy, van lắp ở vị trí này cần được chọn đúng loại và đúng chức năng.

Nên lắp van khóa AUT tại từng nhánh rẽ

Tại mỗi điểm chia nhánh, nên có van khóa AUT trên từng tuyến nhánh quan trọng. Van khóa giúp người vận hành có thể đóng riêng nhánh đó khi cần sửa chữa, thay thiết bị, kiểm tra rò rỉ hoặc tạm ngừng cấp nước cho một khu vực.

Van cổng AUT hoặc van bướm AUT đều có thể được dùng tùy kích cỡ đường ống và không gian lắp đặt. Van cổng AUT phù hợp với vị trí cần khóa chắc chắn, thường mở hoàn toàn hoặc đóng hoàn toàn. Van bướm AUT phù hợp với các tuyến nhánh kích cỡ vừa và lớn, cần thiết kế gọn, thao tác nhanh và dễ bố trí trong hố van hoặc phòng kỹ thuật.

Không nên để nhiều nhánh dùng chung một van khóa duy nhất nếu các nhánh đó phục vụ khu vực khác nhau. Khi xảy ra sự cố, việc thiếu van khóa riêng sẽ làm quá trình xử lý kéo dài và ảnh hưởng rộng hơn.

Chọn đúng kích cỡ DN cho van tại điểm chia nhánh

Khi đường ống chia nhánh, kích cỡ tuyến nhánh có thể nhỏ hơn tuyến chính. Vì vậy, van AUT cần được chọn đúng DN theo từng đoạn ống thực tế. Không nên lấy DN của tuyến chính để áp cho toàn bộ các nhánh.

Ví dụ, tuyến chính có thể là DN150 nhưng nhánh rẽ chỉ là DN80 hoặc DN100. Nếu chọn sai DN, van có thể không lắp vừa, gây cản dòng hoặc làm tăng chi phí không cần thiết.

Trước khi đặt van, cần kiểm tra bản vẽ, đo đường ống thực tế, xác định DN từng nhánh và tiêu chuẩn kết nối. Với hệ thống cải tạo, nên kiểm tra trực tiếp tại công trình vì đường ống cũ có thể đã thay đổi so với bản vẽ ban đầu.

Chọn đúng áp lực làm việc tại từng nhánh

Áp lực tại điểm chia nhánh có thể thay đổi tùy vị trí trên tuyến chính, khoảng cách từ máy bơm, cao độ và số lượng nhánh đang mở cùng lúc. Một số nhánh gần bơm có thể chịu áp lực cao hơn, trong khi nhánh cuối tuyến có thể yếu hơn.

Van AUT tại điểm chia nhánh cần phù hợp với áp lực vận hành và áp lực thử của hệ thống. Nếu chọn van có cấp áp lực thấp hơn yêu cầu, van có thể rò tại mặt bích, nắp van hoặc gioăng khi hệ thống chạy áp cao.

Đặc biệt với hệ thống PCCC, bơm tăng áp, cấp nước tòa nhà hoặc khu công nghiệp, cần kiểm tra kỹ thông số PN, áp lực bơm và yêu cầu thiết kế trước khi chọn van.

Chú ý tiêu chuẩn mặt bích và kiểu kết nối

Tại điểm chia nhánh, đường ống có thể sử dụng nhiều loại kết nối khác nhau như mặt bích, ren, hàn hoặc nối với phụ kiện chuyển đổi. Với van AUT mặt bích, cần kiểm tra đúng tiêu chuẩn mặt bích như PN10, PN16, JIS, BS, DIN hoặc tiêu chuẩn theo thiết kế.

Cùng một DN nhưng mặt bích khác tiêu chuẩn có thể khác số lỗ bulong, đường kính ngoài và khoảng cách tâm lỗ. Nếu chọn sai, van sẽ không khớp với mặt bích đường ống hoặc dễ rò khi thử áp.

Khi lắp đặt, cần đặt gioăng đúng tâm, siết bulong đối xứng và kiểm tra độ đồng tâm của hai mặt bích. Không nên dùng van để kéo ép hai đầu ống lệch nhau.

Chú ý chiều dòng chảy nếu có van 1 chiều hoặc Y lọc AUT

Tại một số điểm chia nhánh, hệ thống có thể cần van 1 chiều AUT để ngăn nước hồi từ nhánh này sang nhánh khác hoặc từ tuyến phụ chảy ngược về tuyến chính. Trường hợp này thường gặp khi các nhánh có bơm riêng, bồn chứa riêng hoặc áp lực khác nhau.

Nếu có lắp van 1 chiều AUT, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều nước đi theo thiết kế. Lắp ngược chiều có thể làm nước không đi qua được hoặc không chống được nước hồi.

Y lọc AUT nếu lắp tại nhánh để bảo vệ đồng hồ, van điều khiển hoặc thiết bị phía sau cũng phải lắp đúng chiều dòng chảy. Nếu lắp sai chiều, hiệu quả giữ cặn giảm và việc vệ sinh lưới lọc không đúng như thiết kế.

Có nên lắp Y lọc AUT tại điểm chia nhánh không?

Y lọc AUT nên được cân nhắc tại các nhánh có thiết bị quan trọng phía sau như đồng hồ nước, van điều khiển, van giảm áp, máy bơm nhỏ, đầu tưới, thiết bị trao đổi nhiệt hoặc cụm máy móc cần bảo vệ. Y lọc giúp giữ lại cặn, cát, mạt hàn và rác nhỏ trước khi chúng đi vào thiết bị.

Tuy nhiên, không phải mọi nhánh đều cần lắp Y lọc. Nếu lắp quá nhiều lọc nhưng không có kế hoạch vệ sinh, hệ thống có thể tăng tổn thất áp lực và khó bảo trì hơn. Vì vậy, nên ưu tiên lắp tại các nhánh có thiết bị nhạy hoặc nguồn nước có nhiều cặn.

Khi lắp Y lọc AUT tại điểm chia nhánh, cần chừa khoảng trống tháo nắp lọc. Nếu đặt trong hố van hoặc góc hẹp, sau này việc vệ sinh lưới lọc sẽ rất bất tiện.

Chú ý áp lực phân phối giữa các nhánh

Điểm chia nhánh có thể làm lưu lượng và áp lực phân bổ không đều nếu thiết kế không hợp lý. Nhánh gần nguồn có thể nhận nước mạnh hơn, trong khi nhánh xa hoặc nhánh nhỏ có thể yếu hơn. Nếu van tại các nhánh không đúng DN hoặc có thiết bị gây cản dòng, tình trạng mất cân bằng càng rõ.

Khi lắp van AUT, cần tránh chọn van nhỏ hơn đường ống hoặc để van khóa mở lưng chừng nếu không có mục đích kỹ thuật rõ ràng. Van khóa như van cổng hoặc van bướm nên mở hoàn toàn trong quá trình vận hành bình thường.

Nếu hệ thống cần cân bằng lưu lượng giữa các nhánh, cần có thiết kế điều tiết riêng phù hợp. Không nên tùy tiện dùng van khóa thông thường để điều tiết trong thời gian dài vì có thể gây rung, ồn hoặc mòn bộ phận làm kín.

Chú ý rung động và va đập nước tại điểm chia nhánh

Điểm chia nhánh là nơi dòng nước đổi hướng, chia dòng và có thể tạo xoáy. Nếu lưu lượng lớn, áp lực cao hoặc van đóng mở nhanh, khu vực này có thể phát sinh rung động hoặc va đập nước.

Rung động có thể làm lỏng bulong mặt bích, rò gioăng hoặc khiến van đóng mở nặng sau một thời gian. Đặc biệt nếu điểm chia nhánh nằm gần máy bơm hoặc trên tuyến đẩy, hiện tượng rung càng cần được kiểm tra kỹ.

Khi vận hành, không nên đóng mở van quá nhanh trên các nhánh có lưu lượng lớn. Đường ống và van tại điểm chia nhánh cần có giá đỡ chắc chắn để không dồn lực lên mặt bích hoặc thân van.

Chú ý không gian bảo trì tại cụm chia nhánh

Cụm chia nhánh thường có nhiều van và phụ kiện lắp gần nhau. Nếu bố trí quá sát, sau này việc quay tay, gạt van, siết bulong, thay gioăng hoặc tháo Y lọc sẽ rất khó khăn.

Khi lắp van AUT tại điểm chia nhánh, cần chừa đủ không gian cho từng van. Van cổng cần không gian quay tay. Van bướm cần không gian cho tay gạt hoặc tay quay. Y lọc cần không gian tháo nắp và lấy lưới lọc.

Nếu cụm chia nhánh nằm trong hố van, hố cần đủ rộng, có nắp đậy, hạn chế ngập nước và dễ tiếp cận. Không nên đặt van ở vị trí bị đất, bùn, tường hoặc thiết bị khác che kín.

Chú ý đánh dấu từng van tại điểm chia nhánh

Với các hệ thống có nhiều nhánh, nên đánh dấu rõ từng van để người vận hành biết van nào cấp cho khu vực nào. Việc này rất quan trọng trong nhà máy, khu dân cư, tòa nhà, hệ thống PCCC hoặc các tuyến cấp nước phức tạp.

Nếu không đánh dấu, khi xảy ra sự cố, đội kỹ thuật có thể đóng nhầm van, làm gián đoạn khu vực không cần thiết hoặc không cô lập đúng nhánh bị lỗi. Nên ghi chú trên sơ đồ, bản vẽ hoàn công hoặc gắn nhãn trực tiếp tại hố van/phòng kỹ thuật.

Các thông tin nên thể hiện gồm tên nhánh, hướng dòng chảy, trạng thái bình thường của van và khu vực được cấp nước.

Chú ý bảo trì định kỳ các van ít sử dụng

Van tại điểm chia nhánh có thể ít khi đóng mở, nhất là các nhánh dự phòng hoặc nhánh chỉ dùng khi bảo trì. Nếu để lâu không vận hành, van có thể bị kẹt, tay quay nặng, gioăng bó hoặc bulong gỉ.

Vì vậy, cần có lịch vận hành thử định kỳ. Khi kiểm tra, nên đóng mở nhẹ nhàng, quan sát rò rỉ, kiểm tra gỉ sét, tiếng rung và tình trạng mặt bích. Nếu có Y lọc tại nhánh, cần vệ sinh lưới lọc theo mức độ cặn của hệ thống.

Việc kiểm tra định kỳ giúp đảm bảo khi cần cô lập một nhánh, van có thể hoạt động ngay mà không bị kẹt hoặc đóng không kín.

Checklist lắp van AUT tại điểm chia nhánh đường ống

Những lỗi thường gặp khi lắp van AUT tại điểm chia nhánh

Lỗi đầu tiên là không lắp van khóa riêng cho từng nhánh. Khi một nhánh cần sửa, toàn bộ hệ thống phải dừng nước. Lỗi thứ hai là chọn sai DN vì nhầm kích cỡ nhánh với kích cỡ tuyến chính.

Lỗi thứ ba là lắp van quá sát tê chia nhánh, co cút hoặc thiết bị khác, khiến thao tác bảo trì khó khăn. Lỗi thứ tư là lắp Y lọc hoặc van 1 chiều sai chiều dòng chảy.

Lỗi thứ năm là không đánh dấu chức năng từng van. Với cụm chia nhánh nhiều van, thiếu nhãn dễ gây đóng nhầm, mở nhầm hoặc xử lý sự cố chậm.

Kết luận

Van AUT lắp tại điểm chia nhánh đường ống cần được chọn và bố trí theo từng nhánh cụ thể. Mỗi nhánh quan trọng nên có van khóa riêng để cô lập khi bảo trì. Tùy kích cỡ và không gian, có thể chọn van cổng AUT hoặc van bướm AUT. Nếu nhánh có thiết bị quan trọng phía sau, nên cân nhắc Y lọc AUT. Nếu cần chống nước hồi giữa các nhánh, có thể dùng van 1 chiều AUT theo đúng chiều dòng chảy.

Khi lắp đặt, cần chú ý DN, áp lực, tiêu chuẩn mặt bích, chiều dòng chảy, giá đỡ, không gian bảo trì và nhãn nhận diện từng van. Một cụm chia nhánh được bố trí hợp lý sẽ giúp hệ thống dễ vận hành, dễ sửa chữa và hạn chế ảnh hưởng khi có sự cố ở từng khu vực.

Nếu điểm chia nhánh cần van khóa gọn, thao tác nhanh và phù hợp với các tuyến ống kích cỡ vừa đến lớn, bạn có thể tham khảo thêm nhóm van bướm AUT ↗ để lựa chọn đúng kích cỡ và kiểu vận hành phù hợp.
