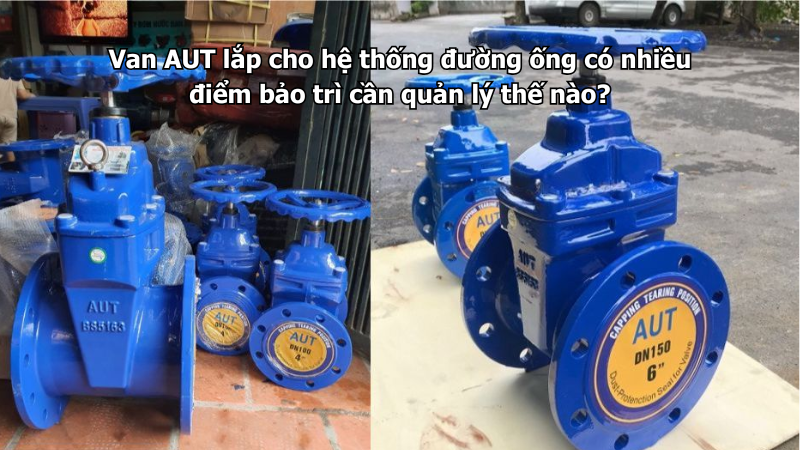

Van AUT lắp cho hệ thống đường ống có nhiều điểm bảo trì cần quản lý thế nào?

Van AUT lắp cho hệ thống đường ống có nhiều điểm bảo trì cần được quản lý bằng sơ đồ tuyến rõ ràng, nhãn van đầy đủ, phân chia khu vực cô lập, bố trí van khóa trước sau thiết bị, có điểm xả áp, có nhật ký thao tác và lịch kiểm tra định kỳ. Đây là dạng hệ thống thường gặp trong nhà máy, trạm bơm, khu xử lý nước, khu sản xuất nhiều dây chuyền, tòa nhà kỹ thuật, kho xưởng, khu rửa, khu vệ sinh công nhân hoặc hệ thống cấp nước vận hành nhiều ca.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với hệ thống có nhiều điểm bảo trì, van không chỉ dùng để đóng mở nước. Van còn giúp cô lập đúng khu vực, giảm thời gian dừng hệ thống, bảo vệ thiết bị, tránh thao tác nhầm và giúp đội kỹ thuật xử lý sự cố nhanh hơn.

Hệ thống có nhiều điểm bảo trì là gì?

Hệ thống có nhiều điểm bảo trì là hệ thống có nhiều vị trí cần kiểm tra, vệ sinh, thay thế hoặc sửa chữa định kỳ. Các điểm này có thể gồm bơm, Y lọc, đồng hồ nước, van 1 chiều, van giảm áp, van xả khí, van xả cặn, cụm thiết bị, đầu phun, bồn chứa, nhánh cấp nước hoặc các đoạn ống dễ rò rỉ.

Đặc điểm của hệ thống này là không thể quản lý bằng một van tổng duy nhất. Nếu chỉ có van tổng, mỗi lần sửa một thiết bị nhỏ đều phải dừng nước phạm vi lớn, gây ảnh hưởng đến sản xuất hoặc sinh hoạt.

Vì vậy, van AUT cần được bố trí và quản lý theo từng khu, từng nhánh, từng thiết bị và từng chức năng vận hành.

Cần có sơ đồ tuyến van rõ ràng

Sơ đồ tuyến là nền tảng quan trọng nhất khi quản lý hệ thống có nhiều điểm bảo trì. Sơ đồ cần thể hiện tuyến chính, tuyến nhánh, vị trí van khóa, Y lọc, đồng hồ, van 1 chiều, van xả khí, van xả cặn, bơm và các thiết bị liên quan.

Khi có sự cố, đội kỹ thuật có thể nhìn sơ đồ để biết cần đóng van nào, xả áp ở đâu và khu nào bị ảnh hưởng. Nếu không có sơ đồ, việc bảo trì thường phụ thuộc vào kinh nghiệm cá nhân, rất dễ nhầm lẫn khi đổi ca hoặc thay nhân sự.

Sau mỗi lần cải tạo, thêm nhánh, thay van hoặc đổi vị trí thiết bị, sơ đồ cần được cập nhật lại. Sơ đồ không cập nhật có thể gây sai lệch nghiêm trọng khi vận hành thực tế.

Mỗi van AUT cần có nhãn nhận diện rõ

Trong hệ thống nhiều điểm bảo trì, mỗi van AUT nên có nhãn riêng. Nhãn nên ghi mã van, chức năng, khu vực cấp nước, trạng thái vận hành bình thường và thiết bị liên quan nếu có.

Ví dụ: van tổng tuyến cấp khu A, van trước Y lọc số 1, van sau đồng hồ tầng 2, van xả cặn cuối tuyến, van khóa cụm bơm, van bypass thường đóng hoặc van cấp thiết bị sản xuất số 3.

Nhãn van phải khớp với sơ đồ tuyến. Nếu nhãn ghi một kiểu nhưng sơ đồ ghi kiểu khác, người vận hành rất dễ đóng nhầm van khi bảo trì.

Nên phân loại van theo chức năng bảo trì

Không phải van nào trong hệ thống cũng có cùng vai trò. Cần phân loại van thành các nhóm như van khóa tổng, van khóa khu vực, van khóa thiết bị, van xả cặn, van xả khí, van 1 chiều, van bypass và van phục vụ đo kiểm.

Van khóa tổng dùng khi cần cô lập phạm vi lớn. Van khu vực giúp sửa từng nhánh. Van trước sau thiết bị giúp tháo thiết bị nhanh. Van xả cặn và xả khí giúp duy trì hệ thống ổn định lâu dài.

Khi phân loại rõ, đội vận hành biết van nào được phép thao tác thường xuyên, van nào chỉ đóng khi có lệnh và van nào phải kiểm tra định kỳ kỹ hơn.

Cần chia hệ thống thành từng khu vực cô lập

Với hệ thống nhiều điểm bảo trì, nên chia tuyến thành từng khu hoặc từng đoạn có thể cô lập độc lập. Mỗi khu nên có van khóa đầu vào, và nếu cần thì có thêm van khóa đầu ra hoặc van cô lập hai phía.

Ví dụ, nhà máy có thể chia thành khu sản xuất, khu rửa, khu vệ sinh, khu bơm, khu xử lý nước và khu cấp nước phụ trợ. Mỗi khu có van riêng giúp bảo trì từng phần mà không dừng toàn bộ hệ thống.

Cách chia khu càng rõ, phạm vi ảnh hưởng khi sửa chữa càng nhỏ. Đây là yếu tố rất quan trọng với hệ thống vận hành liên tục hoặc có nhiều người sử dụng nước.

Thiết bị cần bảo trì nên có van khóa trước và sau

Các thiết bị như Y lọc, đồng hồ nước, van 1 chiều, van giảm áp, bơm, thiết bị lọc nước hoặc cụm đo nên có van khóa trước và sau. Hai van này giúp cô lập thiết bị khi cần tháo ra vệ sinh, kiểm định hoặc thay mới.

Nếu chỉ có van khóa một phía, nước từ phía còn lại vẫn có thể chảy ngược về vị trí đang tháo lắp. Điều này làm bảo trì lâu hơn, nước tràn nhiều hơn và tăng nguy cơ mất an toàn.

Bố trí van khóa hai phía giúp thao tác gọn hơn. Đóng hai van, xả áp đoạn giữa, tháo thiết bị và lắp lại thiết bị mới sẽ nhanh hơn rất nhiều.

Cần có điểm xả áp tại các cụm bảo trì

Sau khi đóng van trước và sau thiết bị, đoạn ống giữa hai van vẫn còn nước và áp lực. Nếu tháo thiết bị ngay, nước có thể phun ra hoặc chảy tràn. Vì vậy, cần có điểm xả áp tại các cụm bảo trì quan trọng.

Điểm xả áp nên dẫn nước về rãnh thoát, hố ga, phễu thu hoặc khu vực xả an toàn. Không nên xả nước vào tủ điện, nền trơn, khu hàng hóa, khu nguyên liệu hoặc lối đi.

Với hệ thống nhiều điểm bảo trì, điểm xả áp giúp đội kỹ thuật làm việc an toàn hơn và giảm thời gian xử lý sau mỗi lần tháo lắp.

Y lọc AUT cần có lịch vệ sinh rõ ràng

Y lọc AUT là thiết bị thường xuyên cần bảo trì nếu nguồn nước có cặn hoặc hệ thống có nhiều thiết bị nhạy phía sau. Lưới lọc có thể giữ lại cát, rỉ sét, mạt hàn, vụn gioăng hoặc tạp chất nhỏ.

Nếu không vệ sinh định kỳ, Y lọc sẽ làm nước yếu dần, thiết bị phía sau thiếu nước hoặc áp lực giảm bất thường. Vì vậy, mỗi Y lọc cần có vị trí trên sơ đồ, nhãn nhận diện và lịch vệ sinh cụ thể.

Khi lắp Y lọc, cần đảm bảo có khoảng trống tháo nắp lọc. Không nên lắp ở vị trí quá chật, quá sâu trong hố hoặc bị thiết bị khác che khuất.

Van 1 chiều AUT cần kiểm tra khi có dấu hiệu nước hồi

Van 1 chiều AUT thường được lắp sau bơm, tại khu có bể chứa, vùng áp lực khác nhau hoặc nơi cần chống dòng chảy ngược. Đây là thiết bị có vai trò quan trọng nhưng dễ bị bỏ quên nếu không có lịch kiểm tra.

Nếu van 1 chiều bị kẹt, đóng không kín hoặc mắc cặn, hệ thống có thể tụt áp, nước hồi, bơm đóng ngắt bất thường hoặc phát sinh tiếng đập. Khi có những dấu hiệu này, van 1 chiều là một trong các vị trí cần kiểm tra sớm.

Khi bảo trì, cần kiểm tra chiều mũi tên trên thân van, tiếng ồn khi bơm dừng, áp lực sau bơm và tình trạng rò qua van.

Van xả khí AUT cần quản lý tại các điểm cao

Nếu hệ thống có tuyến ống cao, tuyến dài, trục đứng hoặc nhiều đoạn đổi cao độ, van xả khí AUT cần được quản lý rõ. Van xả khí giúp loại bỏ khí tích tụ, hạn chế nước chảy không đều và giảm áp lực dao động.

Điểm cao thường khó tiếp cận, nên vị trí van xả khí cần có cửa thăm, sàn thao tác hoặc lối kiểm tra an toàn. Nếu van xả khí bị che kín, khi hệ thống phát sinh lỗi sẽ khó xử lý.

Sau khi sửa chữa, xả cạn hoặc cấp nước lại, cần kiểm tra các điểm xả khí để hệ thống nhanh ổn định.

Điểm xả cặn cần được đánh dấu và kiểm tra định kỳ

Hệ thống nhiều điểm bảo trì thường có tuyến dài, nhiều nhánh và nhiều đoạn thấp. Cặn dễ tích tụ tại cuối tuyến hoặc điểm thấp. Vì vậy, điểm xả cặn cần được bố trí, đánh dấu và kiểm tra định kỳ.

Nếu không có điểm xả cặn, cặn có thể đi vào Y lọc, đồng hồ, đầu phun, van 1 chiều hoặc thiết bị phía sau. Điều này làm hệ thống nước yếu và tăng số lần bảo trì không cần thiết.

Khi xả cặn, cần mở van từ từ, dẫn nước về nơi thoát phù hợp và kiểm tra lại van xả sau khi đóng để tránh rò nhẹ.

Cần quản lý trạng thái van thường mở và thường đóng

Trong hệ thống nhiều điểm bảo trì, có những van luôn mở, có những van thường đóng và có những van chỉ mở khi bảo trì. Nếu không quản lý rõ trạng thái này, hệ thống rất dễ vận hành sai.

Van tuyến chính và van cấp khu đang hoạt động thường mở. Van bypass, van xả cặn, van xả nước và một số van dự phòng thường đóng. Trạng thái này cần ghi trên nhãn, sơ đồ và checklist vận hành.

Sau mỗi lần bảo trì, cần xác nhận toàn bộ van đã trở lại đúng trạng thái. Một van xả đóng không kín hoặc một van nhánh chưa mở hết có thể làm hệ thống thất thoát nước hoặc nước yếu.

Nên có nhật ký thao tác van

Nhật ký thao tác van rất cần thiết với hệ thống có nhiều điểm bảo trì. Mỗi lần đóng mở van để sửa chữa, vệ sinh lọc, thay đồng hồ, kiểm tra bơm hoặc xả cặn nên được ghi lại.

Thông tin nên có gồm ngày giờ, mã van, người thao tác, lý do thao tác, trạng thái trước và sau, khu vực bị ảnh hưởng và kết quả kiểm tra sau khi cấp nước lại.

Nhật ký giúp các ca vận hành bàn giao rõ ràng hơn. Nếu ca trước đóng một van để sửa nhưng quên ghi lại, ca sau có thể mất nhiều thời gian tìm nguyên nhân nước yếu.

Cần quy định quyền thao tác van

Không phải ai cũng nên tự ý đóng mở van trong hệ thống nhiều điểm bảo trì. Cần quy định rõ ai được thao tác van tổng, ai được thao tác van khu vực, ai được mở bypass và ai được xả cặn.

Van quan trọng nên có biển cảnh báo hoặc niêm phong trạng thái nếu cần. Với van PCCC, van bơm, van tổng hoặc van cấp dây chuyền quan trọng, việc thao tác phải có quy trình rõ.

Quy định quyền thao tác giúp giảm lỗi vận hành, tránh đóng nhầm nước và đảm bảo hệ thống không bị thay đổi trạng thái ngoài kiểm soát.

Không để van bảo trì bị che khuất

Một lỗi rất thường gặp là van đã được bố trí đúng nhưng sau một thời gian lại bị che bởi hàng hóa, pallet, thiết bị, tủ đồ, vật tư hoặc vách che. Khi cần bảo trì, đội kỹ thuật không thể tiếp cận nhanh.

Cần quy định khu vực quanh van quan trọng không được đặt đồ. Có thể kẻ vạch, gắn biển hoặc làm khung bảo vệ để giữ lối thao tác.

Van phục vụ bảo trì phải luôn dễ nhìn, dễ tiếp cận và đủ không gian thao tác. Nếu van bị che khuất, giá trị vận hành của van giảm rất nhiều.

Chú ý không gian tháo lắp thiết bị

Hệ thống có nhiều điểm bảo trì cần tính trước không gian tháo thiết bị. Không chỉ có van khóa là đủ; còn phải có chỗ tháo bulong, rút Y lọc, thay đồng hồ, tháo van 1 chiều hoặc đưa thiết bị ra ngoài.

Với thiết bị lớn, cần tính đến xe nâng tay, pa lăng, giá đỡ tạm hoặc khoảng nâng. Nếu không gian quá chật, thời gian bảo trì sẽ kéo dài và dễ làm lệch mặt bích khi lắp lại.

Khi bố trí van AUT, cần chừa khoảng thao tác hợp lý quanh cụm thiết bị, đặc biệt ở hố van, trần kỹ thuật và phòng bơm.

Chọn đúng DN và áp lực cho từng vị trí

Van AUT trong hệ thống nhiều điểm bảo trì cần chọn đúng DN và áp lực theo từng vị trí. Tuyến chính, tuyến nhánh, tuyến xả cặn, tuyến bypass và tuyến cấp thiết bị có thể có kích cỡ khác nhau.

Không nên dùng một loại van cho mọi vị trí nếu điều kiện làm việc khác nhau. Van trên tuyến chính chịu lưu lượng lớn. Van gần bơm có thể chịu áp cao và dao động áp. Van cuối tuyến có thể cần kiểm tra cặn và xả nước thường xuyên.

Khi thay thế, cần kiểm tra DN, tiêu chuẩn mặt bích, số lỗ bulong, chiều dài lắp đặt, áp lực vận hành và không gian thao tác trước khi đặt van mới.

Cần kiểm tra rò rỉ sau mỗi lần bảo trì

Sau khi vệ sinh Y lọc, thay van, thay đồng hồ, tháo van 1 chiều hoặc sửa đường ống, cần cấp nước lại từ từ và kiểm tra rò rỉ. Các vị trí cần kiểm tra gồm mặt bích, gioăng, bulong, nắp lọc, điểm xả, thân van và đầu nối thiết bị.

Không nên mở nước nhanh ngay sau khi lắp lại. Nếu đoạn ống còn khí hoặc chưa ổn định, mở nước đột ngột có thể gây rung, va đập nước hoặc rò tại gioăng mới lắp.

Sau khi hệ thống chạy ổn định, nên kiểm tra lại thêm một lần. Rò nhỏ thường chỉ xuất hiện sau vài phút hoặc sau khi áp lực tăng đủ.

Cần đánh giá lại sau mỗi lần mở rộng hệ thống

Hệ thống đường ống có nhiều điểm bảo trì thường thay đổi theo thời gian. Nhà máy có thể thêm thiết bị, thêm nhánh, mở rộng dây chuyền, lắp thêm đồng hồ hoặc cải tạo khu sản xuất. Mỗi lần thay đổi như vậy cần đánh giá lại cách bố trí van.

Nếu thêm nhánh mà không thêm van khóa, hệ thống sẽ khó cô lập hơn. Nếu thêm thiết bị nhưng không có van trước sau, việc bảo trì thiết bị mới sẽ làm ảnh hưởng đến tuyến chung.

Sau mỗi lần mở rộng, cần cập nhật sơ đồ, nhãn van, nhật ký và danh sách điểm bảo trì. Đây là bước rất quan trọng để hệ thống không bị rối sau nhiều năm vận hành.

Bảo trì định kỳ van AUT trong hệ thống nhiều điểm bảo trì

Van AUT trong hệ thống nhiều điểm bảo trì cần được kiểm tra định kỳ theo nhóm chức năng. Van khóa cần đóng mở thử. Y lọc cần vệ sinh. Van 1 chiều cần kiểm tra nước hồi. Van xả khí cần kiểm tra khả năng xả. Van xả cặn cần kiểm tra độ kín sau khi đóng.

Ngoài ra, cần kiểm tra nhãn van, sơ đồ, hố van, nắp hố, khả năng tiếp cận và tình trạng rò rỉ. Nếu phát hiện van khó thao tác, nên xử lý sớm thay vì chờ đến khi cần đóng khẩn cấp.

Bảo trì định kỳ giúp hệ thống luôn sẵn sàng, giảm thời gian dừng nước và tránh sự cố phát sinh do van bị bỏ quên.

Checklist quản lý van AUT cho hệ thống nhiều điểm bảo trì

Những lỗi thường gặp khi quản lý hệ thống nhiều điểm bảo trì

Lỗi đầu tiên là không có sơ đồ tuyến hoặc sơ đồ không cập nhật sau khi mở rộng. Khi sự cố xảy ra, đội bảo trì không biết đóng van nào để cô lập đúng khu vực.

Lỗi thứ hai là thiếu nhãn van, làm thao tác nhầm giữa van khóa, van xả, van bypass và van thiết bị. Lỗi thứ ba là không có van khóa trước sau thiết bị, khiến mỗi lần thay lọc hoặc đồng hồ phải dừng nước phạm vi lớn.

Lỗi thứ tư là không ghi nhật ký thao tác, làm ca sau không biết van nào đang đóng hoặc thiết bị nào vừa bảo trì. Lỗi thứ năm là để van bị che khuất, khiến khi cần xử lý nhanh lại không thể tiếp cận.

Kết luận

Van AUT lắp cho hệ thống đường ống có nhiều điểm bảo trì cần được quản lý theo hướng rõ tuyến, rõ van, rõ trạng thái và rõ trách nhiệm thao tác. Cần có sơ đồ hệ thống, nhãn van, phân loại chức năng van, van khóa theo khu vực, van trước sau thiết bị, điểm xả áp, lịch bảo trì và nhật ký vận hành.

Khi quản lý tốt, hệ thống sẽ dễ cô lập từng khu, giảm thời gian dừng nước, tránh thao tác nhầm và giúp đội kỹ thuật xử lý sự cố nhanh hơn. Với các vị trí cần khóa chắc, cô lập đoạn ống hoặc bảo trì thiết bị mà không ảnh hưởng phạm vi lớn, bạn có thể tham khảo thêm nhóm Van cổng AUT ↗ để chọn đúng kích cỡ, áp lực và kiểu kết nối phù hợp.
